Aco CDNVS Video-Kombinator

CDNVS Video-System-Kombinator

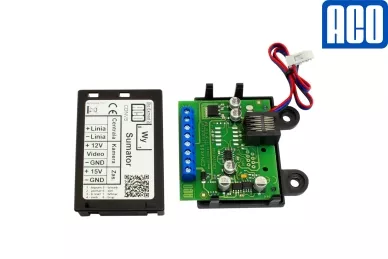

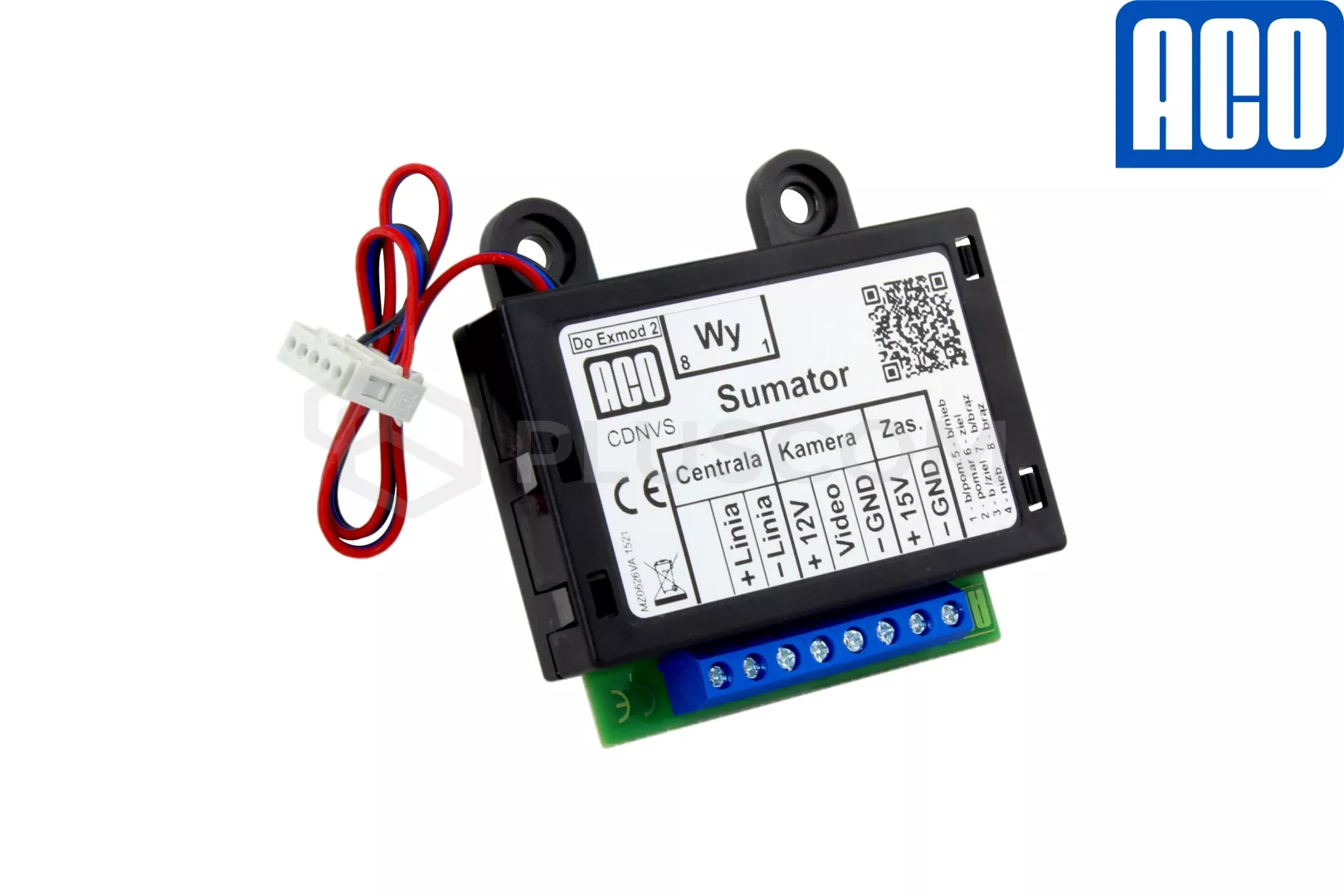

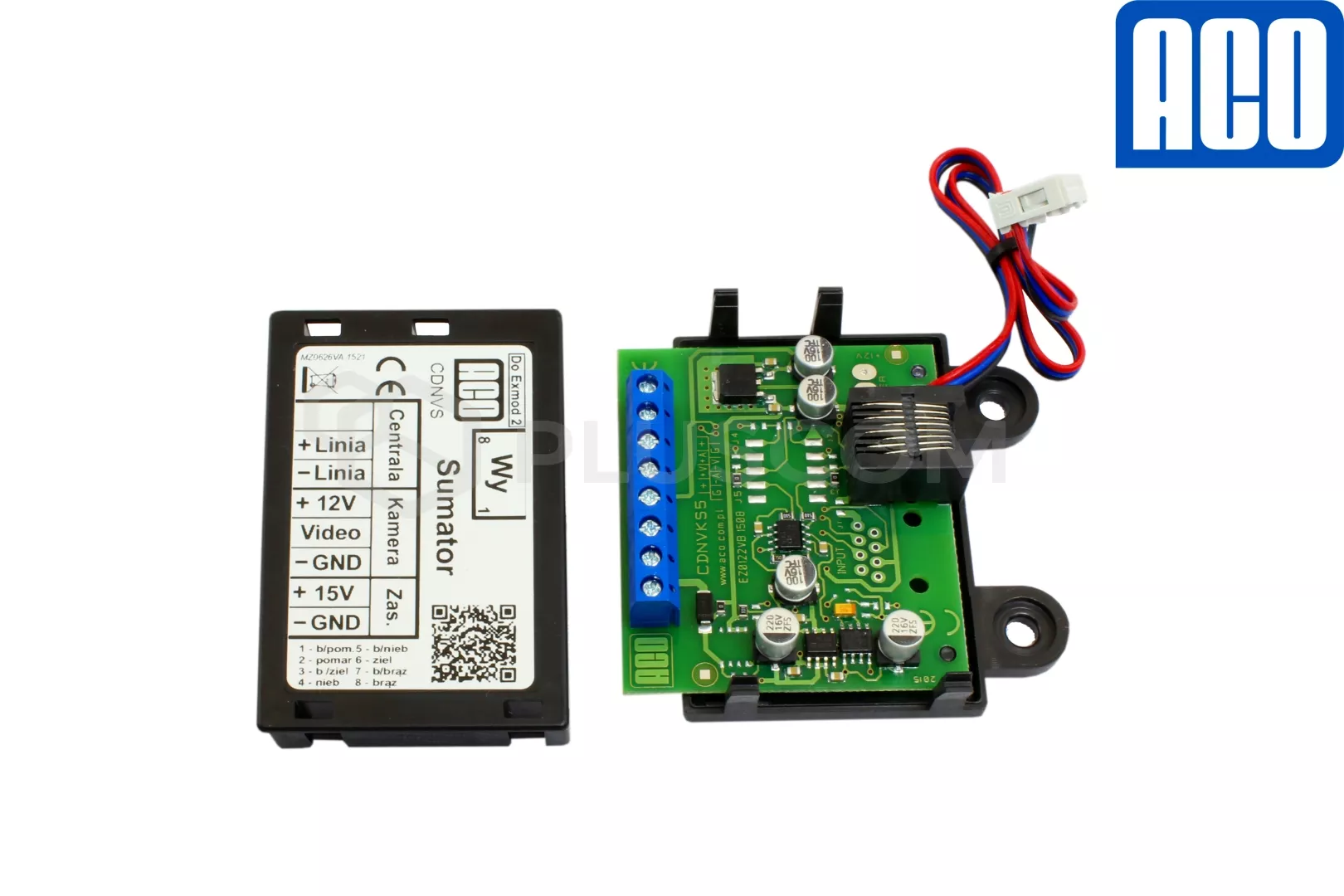

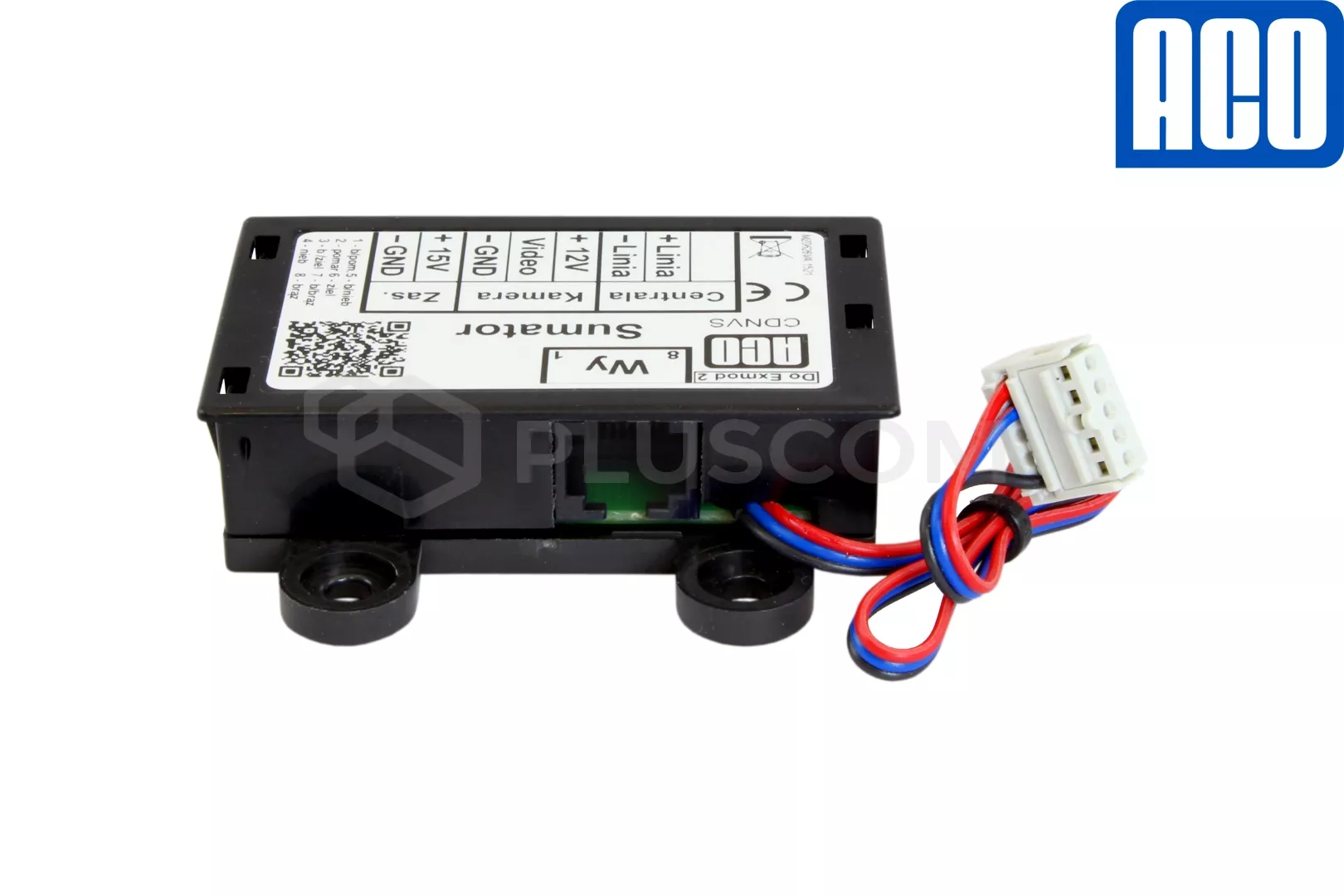

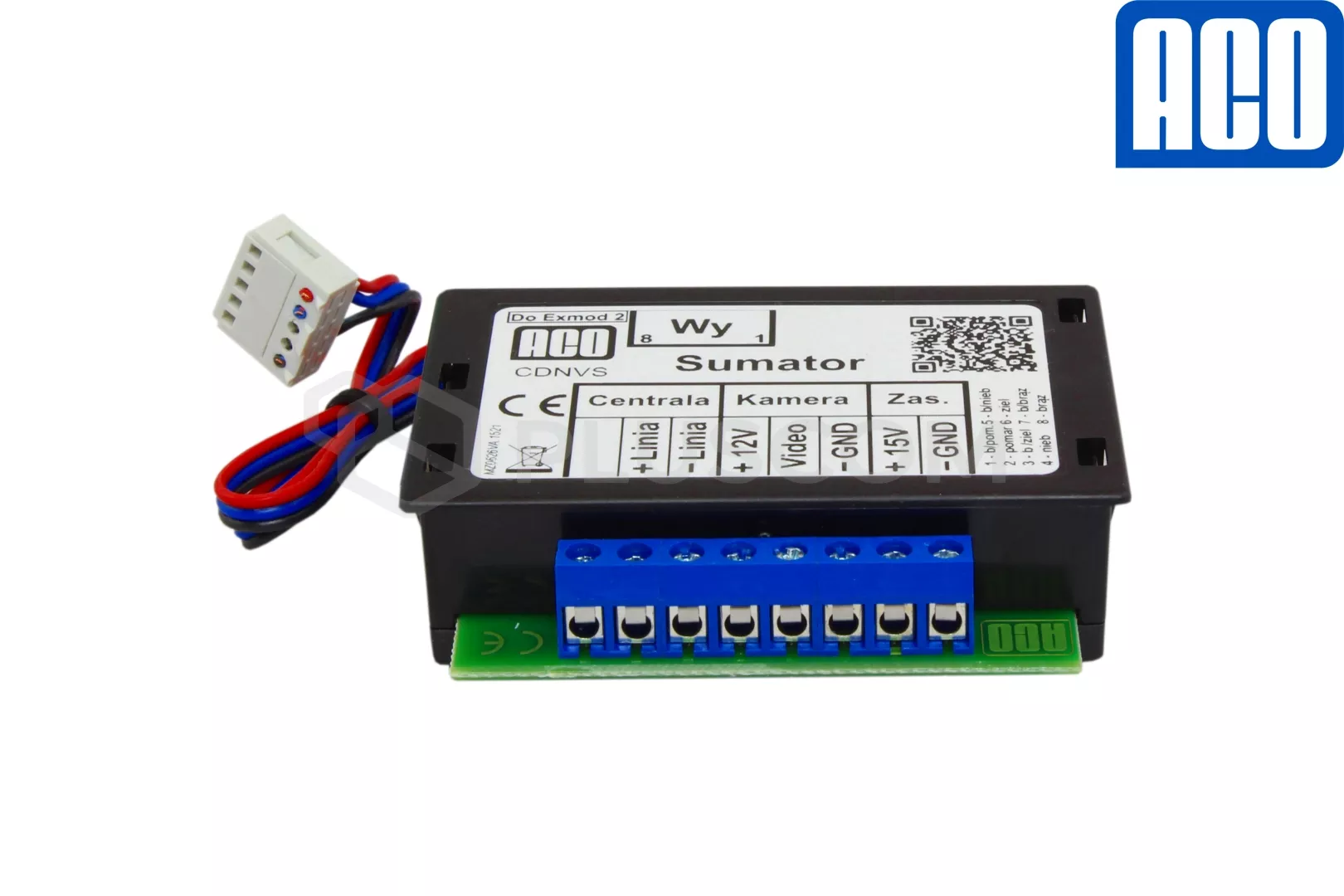

Das ACO CDNVS Kombinationsmodul ist ist der erste Baustein des digitalen Videobussystems. Es ermöglicht den Anschluss eines Kameramoduls, eines Panels und eines Netzteils. Es wird mit CDNP- und Inspiro-Master- und Familio P-Zentralen mit einer externen Kamera verwendet.

TECHNISCHE PARAMETER:

• Speisung: DC 15V
• Leistungsaufnahme im Standby: ~0,5W
• Installationsart: Digital: Twisted Pair Kat. 5e oder 6
• Ausgänge:
• • 1x RJ45-Buchse (Video-Bus-Ausgang)
  • 1x EXTMOD-Anschluss (für Bedienfeldanschluss)
• Eingänge:

  • 1x ARK-Schraubanschlüsse

    • Anschluss der Audioleitung vom Steuerpult oder Panel
    • Anschluss einer im Paneel eingebauten Kamera oder eines CDNVK-Moduls (75Ω/1Vp-p, 12V Versorgung)
    • Anschluss der Spannungsversorgung
• Abmessungen: 70,5x71x19,5mm
• ABS-Kunststoffgehäuse


BEFESTIGUNG:
Ausgewählte kompatible Gerätemodelle bieten die Möglichkeit, den Combiner direkt in einen Rahmen oder in eine Box einzubauen. Die Verwendung des ARK-RS-Moduls bietet die Möglichkeit, den Combiner von der Schalttafel zu entfernen.
Das Modul ist in der Farbe Weiß erhältlich
