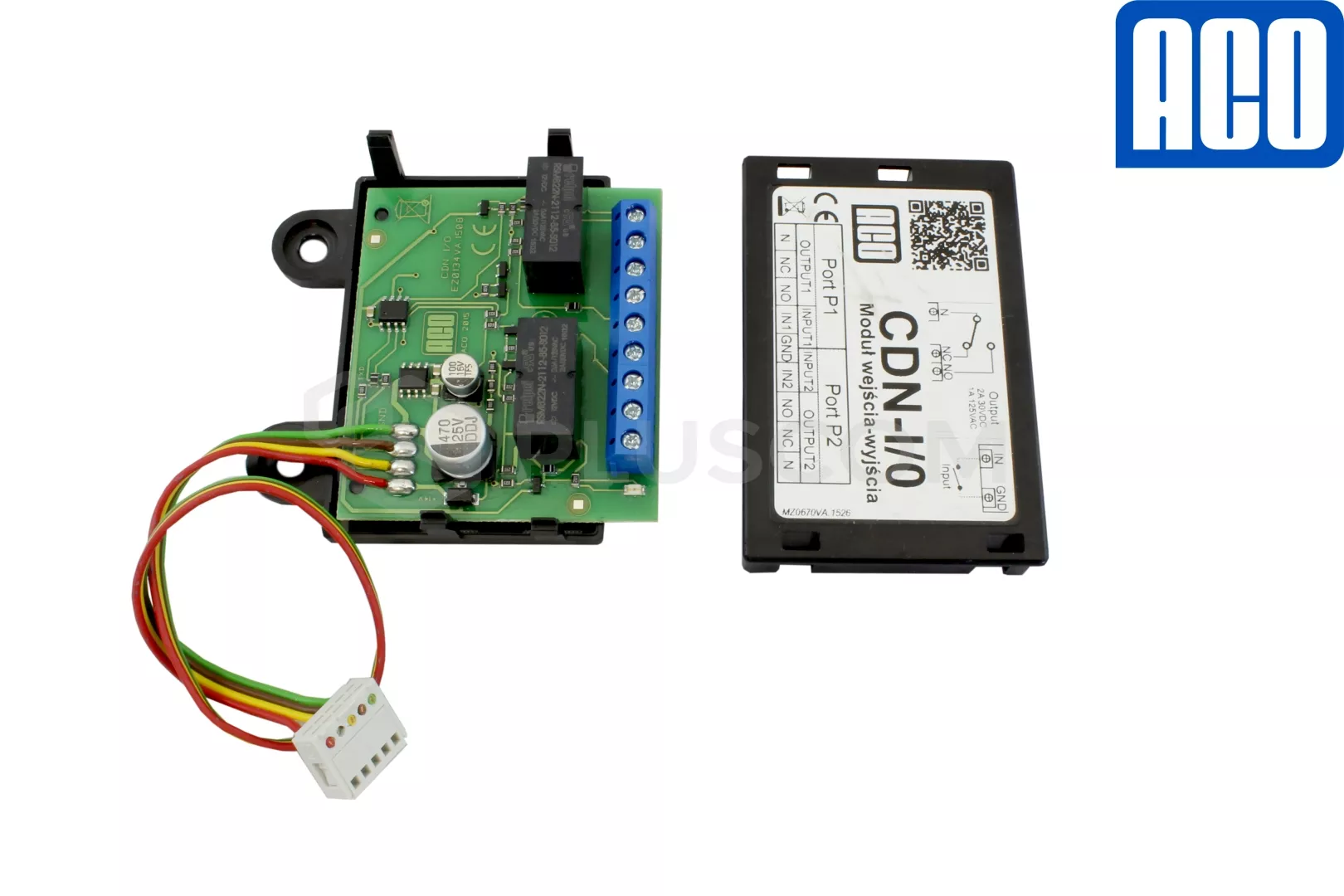

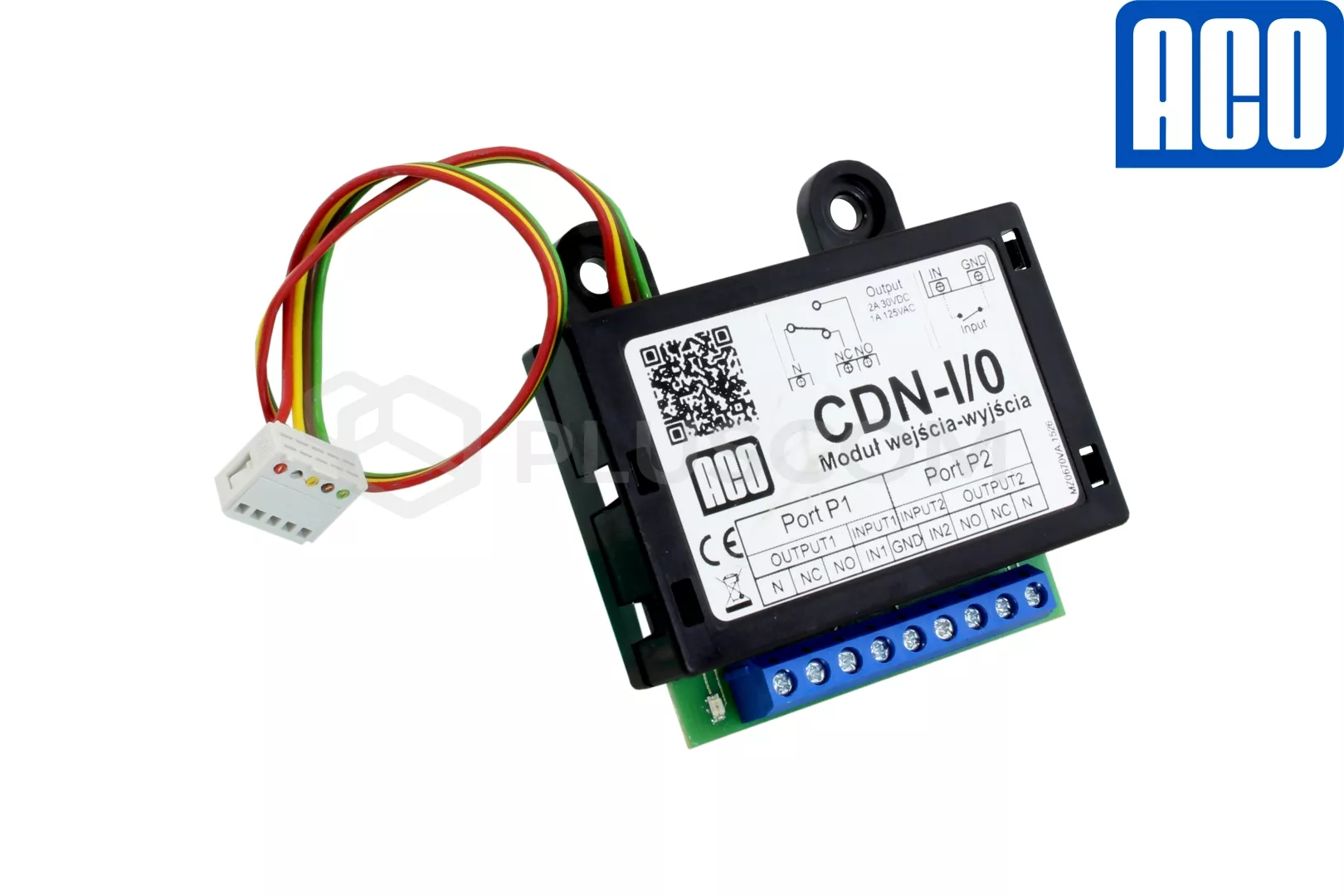

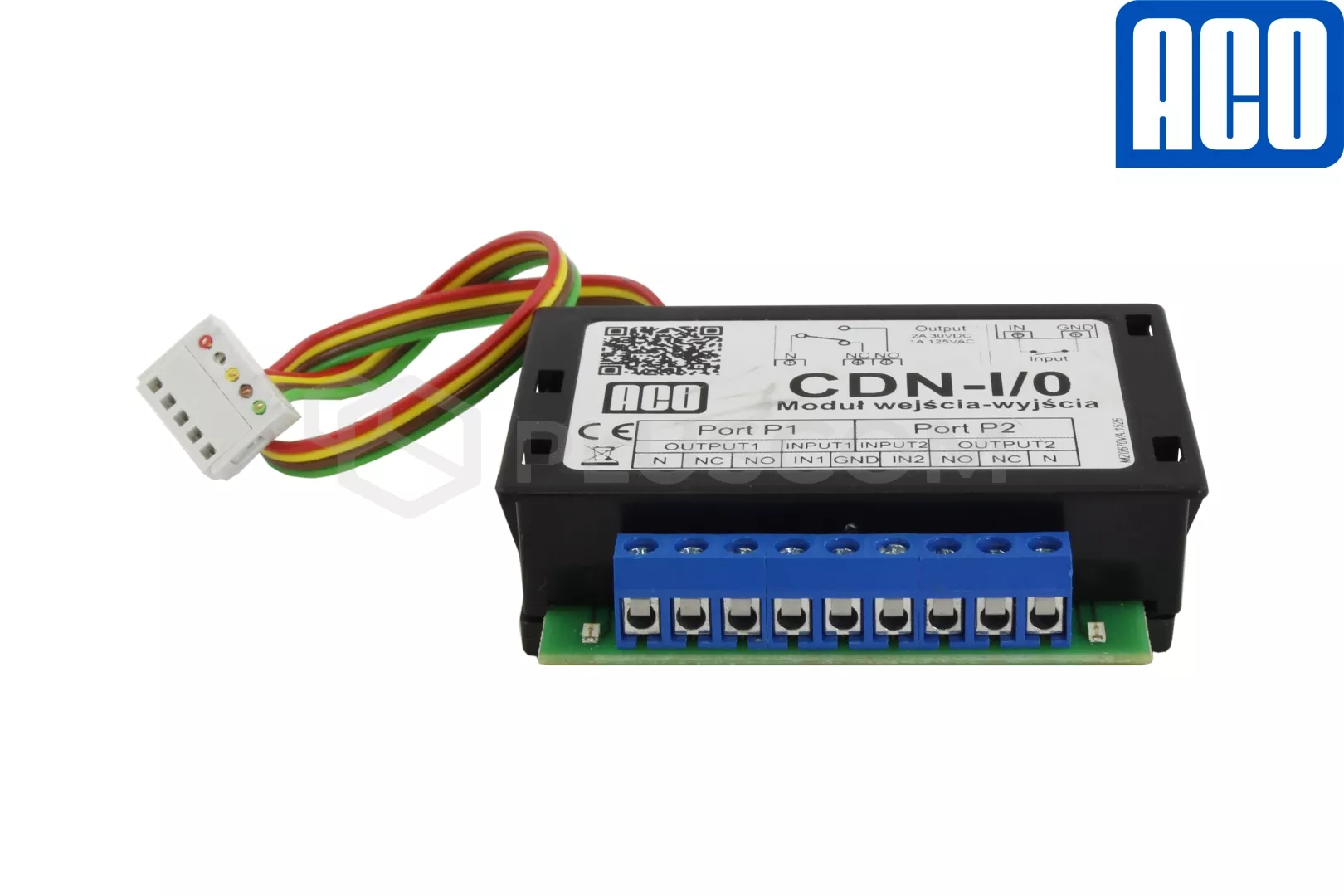

Aco CDN-I/O Relaismodul für die Automatisierungssteuerung

ACO CDN-I/O Modul zur Steuerung von Hausautomation und externen Geräten.

Das CDN-I/O Modul erweitert die Funktionalität der Gegensprechanlage um die Möglichkeit, zusätzliche externe Geräte zu bedienen. Es ermöglicht die Steuerung von Einfahrtstoren, Garagentoren, Beleuchtung oder Rollläden.
Es ist mit allen digitalen Geräten der Familien FAMILIO P / PV, Inspiro und CDN kompatibel.

Das Modul ist mit zwei NO / NC Relaisausgängen und zwei NO NO Eingängen ausgestattet.. Die Ein-/Ausgänge sind in Form von ARK-Schraubverbindern ausgeführt. Die Funktion und das Timing jedes Ausgangs und Eingangs kann unabhängig programmiert werden. Die Relais werden direkt von der Zentrale aus gesteuert (doppeltes Drücken der Schlüsseltaste und Eingabe des 4-stelligen Codes) oder über die Taste F2 auf den Telefonen oder Videomonitoren.

EINGANGSFUNKTIONEN:

• Direkte Aktivierung des elektrischen Türöffners, der an die Türsprechanlage (PBX) angeschlossen ist
• Anrufen der ausgewählten Räumlichkeiten

AUSGANGSFUNKTIONEN:

• Aktivierung des Ausgangs, wenn die Eingangskontakte kurzgeschlossen sind
• Aktivierung des Ausgangs bei gleichzeitiger Auslösung des an das Türpaneel angeschlossenen elektrischen Türöffners - PBX
• Einschalten des Ausgangs nach Drücken der Taste F2 am Empfänger oder des Symbols auf dem Videomonitor

• Einschalten des Ausgangs nach Betätigung einer beliebigen Taste an der Türsprechanlage
• Einschalten des Ausgangs ohne aktive Verbindung


TECHNISCHE PARAMETER:

• Stromversorgung: von der Zentrale/vom Bedienfeld: DC 15V
• Stromverbrauch im Standby-Modus: ~0,14W
• Max. Anzahl der Teilnehmer: 255
• Ausgänge:

  • ARK-Schraubanschlüsse

    • 2x NO/NC-Relais, max. 2A/30V DC
    • 1x EXTMOD-Stecker (für Steuergeräteanschluss)
• Eingänge:

  • ARK-Schraubanschlüsse

    • 2x Schließer (NO)
• Abmessungen: 70,5x71x19,5mm
• ABS-Kunststoffgehäuse


MONTAGE UND KONFIGURATION:

Ausgewählte kompatible Gerätemodelle bieten die Möglichkeit, das Modul direkt in einen Rahmen oder in eine Box einzubauen. Das Modul wird über den EXTMOD-Steckverbinder mit der Zentrale/dem Bedienfeld verbunden.
Die Verwendung des ARK-RS-Moduls bietet die Möglichkeit, das Erweiterungsmodul von der Zentrale zu entfernen.
Die Funktionen, die von den Ausgängen P1, P2 ausgeführt werden sollen, werden in der Konfigurationssoftware der Türsprechstelle (PBX) eingestellt. Es wird ein CDN-USB-Kabel und ein Panel mit angeschlossenem CDN-I/O-Modul benötigt.

Das Modul ist in der Farbe weiß erhältlich
