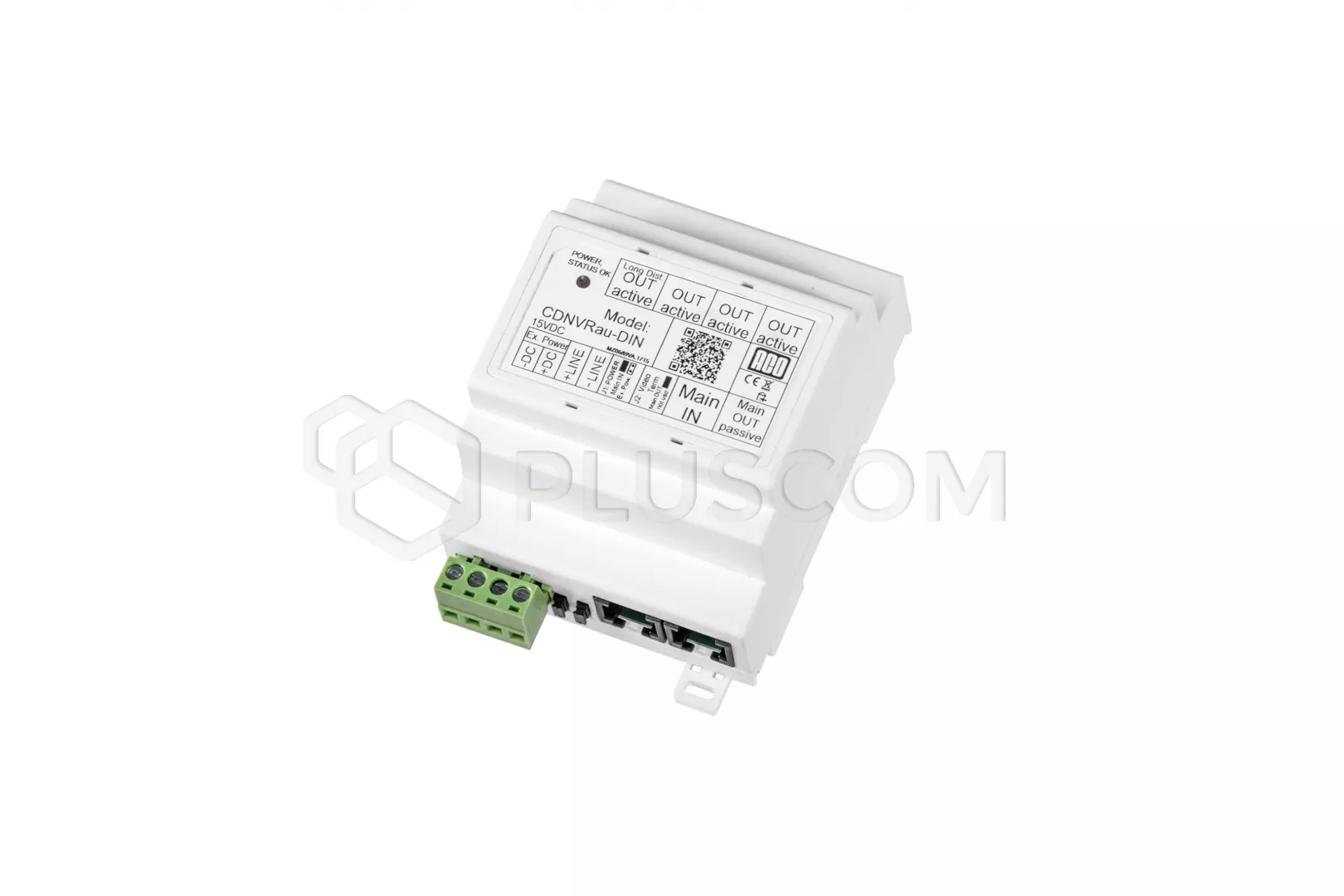

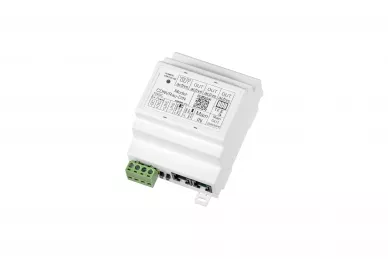

Aco CDNVRau-DIN VIDEO aktiver DIN-Schienensplitter

ACO CDNVRau-DIN DIN-Schiene Aktiv-VIDEO-Splitter

Der universelle aktive VIDEO-Splitter CDNVRau-DIN ist für digitale ACO Videosysteme konzipiert. Er ist ein Element, das den Anschluss von fünf Empfängern oder die Aufteilung des Hauptbusses in vier unabhängige Ausgänge ermöglicht. Er wird auch für den Anschluss eines weiteren Verteilers oder als Abschluss für den Hauptbus verwendet.

Bei entsprechender Systemkonfiguration können die Empfänger direkt über die aktiven Ausgänge in der Ferne angeschlossen werden. max. 70mund durch die zusätzliche Verstärkung eines der aktiven Ausgänge wird der Videosignalverlust eliminiert. Durch die Verwendung zusätzlicher Netzteile können die Entfernungen erhöht werden.

Der CDNVRau-DIN verfügt über einen Haupteingang (RJ45-Stecker - Bus: Video, Line, Power) und einen ARK-Schraubanschluss zum Anschluss einer zusätzlichen Stromversorgung.

Ausgänge:

• RJ45-Buchse (5 x Bus: Video, Leitung, Stromversorgung):
• • 4 x aktive Ausgänge (Verstärker)
  • 1 x passiver Ausgang (ohne Verstärker)
• ARK-Schraubanschlüsse:
• • Line-Signal-Anschluss (Audio-Empfänger)

Der Splitter kann entweder über den Hauptbus oder über eine externe Stromversorgung versorgt werden.
Er verfügt über eine LED-Anzeige für den Betriebszustand und die Spannungsversorgung. Das Gerät kann auf der Oberfläche oder auf einer DIN-Schiene montiert werden (belegt eine Breite von 4 DIN-Modulen).

TECHNISCHE DATEN:

• Spannungsversorgung: 15VDC / 80mA
• Stromverbrauch im Standby-Modus: ~1.2W
• Installationsart: Twisted Pair Kat. 5e oder 6
• Gehäuse: ABS-Kunststoff
• Abmessungen: 4 DIN-Module
