CAME Zestaw AXO do bram skrzydłowych o max
ciężarze skrzydła 300kg i max. długości 4m

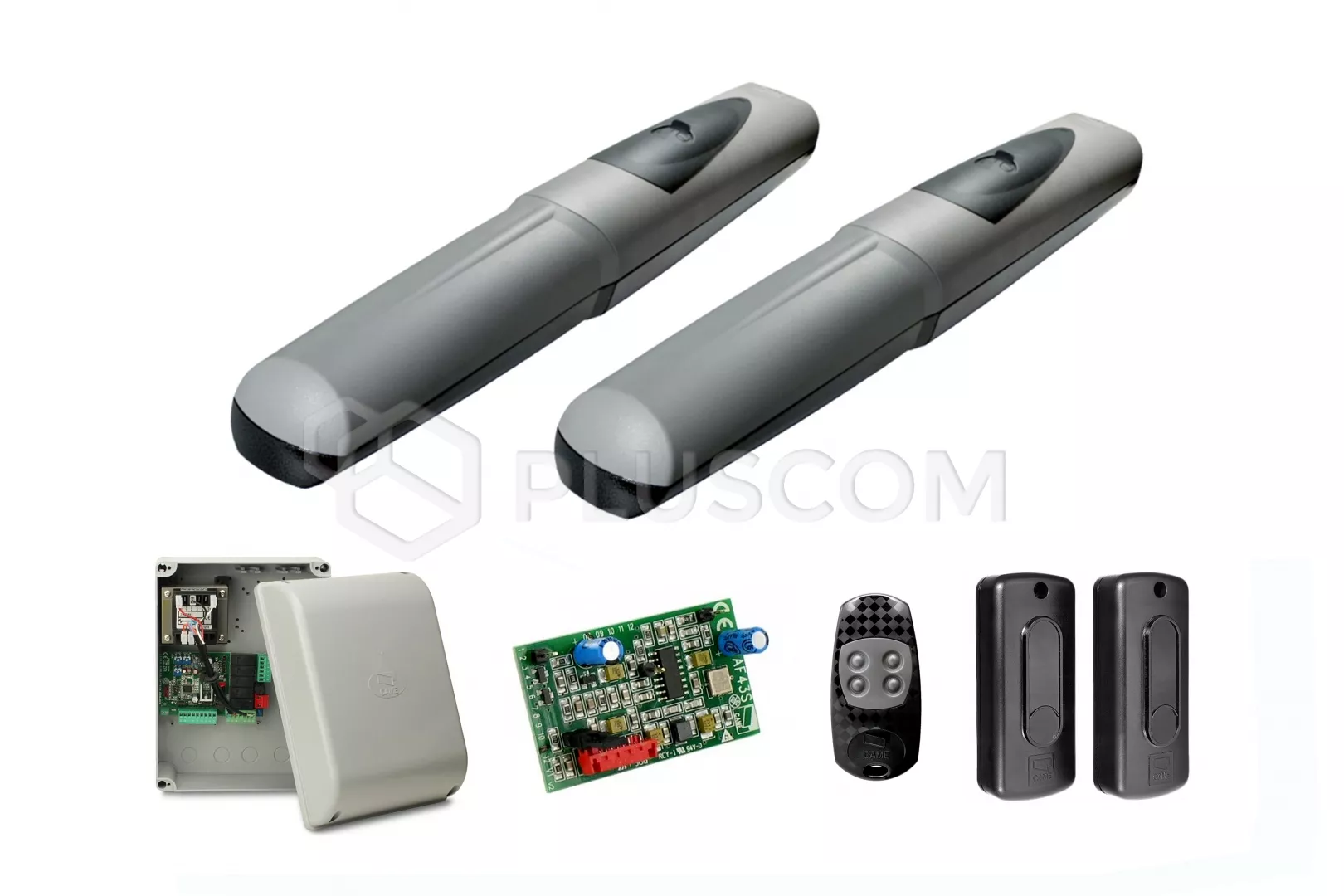

ZESTAW ZAWIERA:
|
CAME AXO Zestaw do bram dwuskrzydłowych do 8m
|

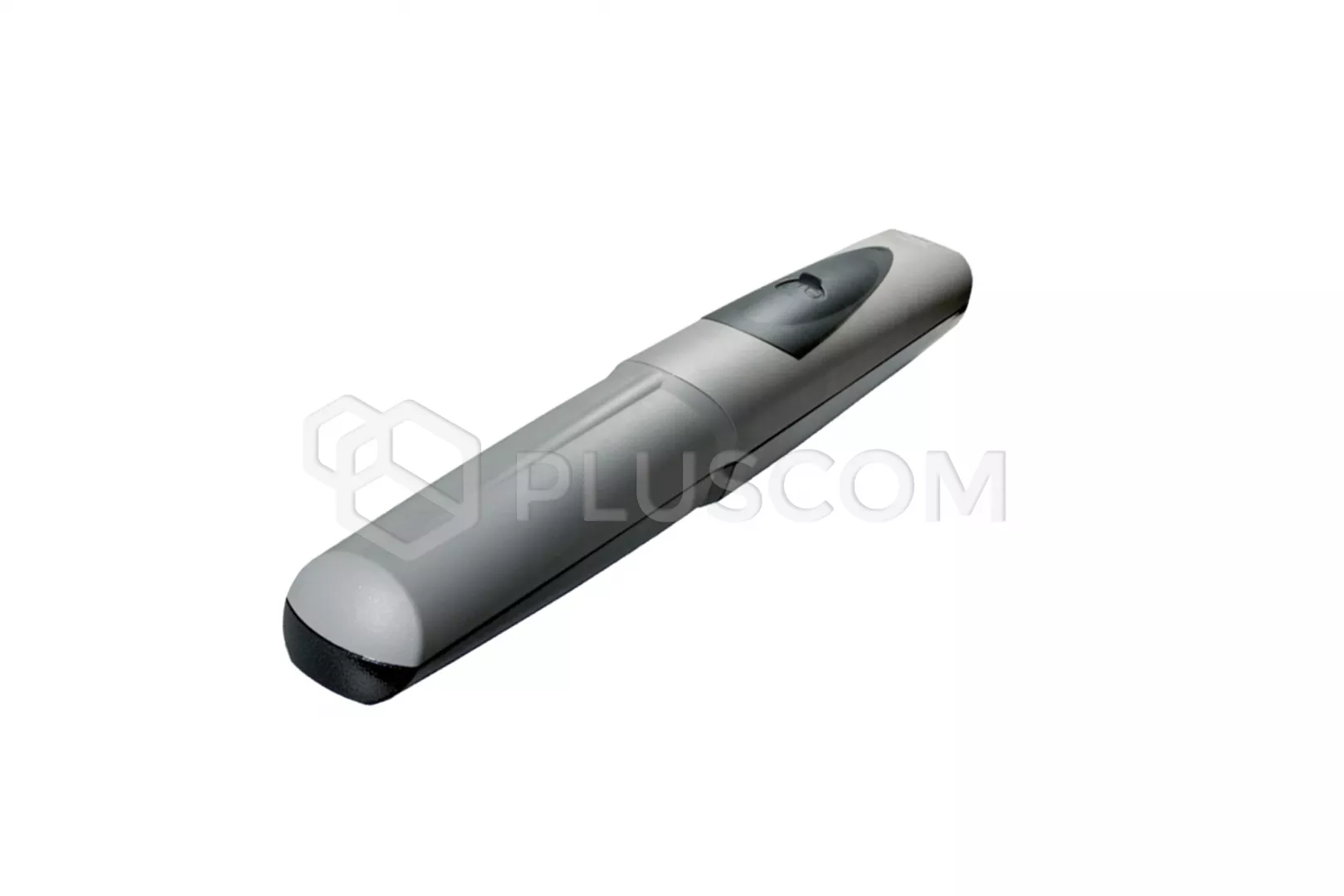

Samoblokujący siłownik elektromechaniczny AX402306
jest przeznaczony do automatyzacji bram skrzydłowych stosowanych w obiektach
mieszkalnych o średnich i dużych wymiarach, o max.długości skrzydła do 4m i
300kg. Zapewnia maksymalną trwałość i bezpieczeństwo.
Siłownik ma wbudowany enkoder, który kontroluje prędkość spowolnień
motoreduktora co pozwala panować nad wytwarzaną siłą. Siły uderzenia generowane
podczas ruchu bramy są zgodne ze standardami ustalonymi przez Normy
Europejskie.
ZALETY PRODUKTU
- zasilanie silnika: 230V
- system wysprzęglający z kluczem odblokowującym
- możliwość zarządzania ruchem i hamowaniem bramy
- bezpieczna i niezawodna praca
- technologia EN Tested
- wbudowany enkoder
- czas otwarcia skrzydła do 90°: 28s
- możliwość programowania dla częściowego otwarcia bramy
- test urządzeń bezpieczeństwa wykonywany przed każdym ruchem bramy
- ślimak z 2 początkami likwiduje zużycie tulei pociągowej
- zabezpieczenie termiczne silnika
Centrala ZF1N wyposażona jest w dwu-kanałowy dekoder
radiowy i zasilana jest napięciem 230V AC.
Umożliwia rozszerzenie instalacji o konieczne akcesoria sterujące i
zabezpieczające takie jak fotokomórki, lampę ostrzegawczą, elektrozamek, kartę
częstotliwości, antenę czy piloty. Łączna moc akcesoriów nie może przekraczać
20 W.
ZF1N posiada wejście na jedną linię fotokomórek oraz wyjście na elektrozamek.
Wszystkie połączenia chronione są przez bezpieczniki.
Pilot AT04EV zapewnia sterowanie radiowe kodem dynamicznie
zmiennym o częstotliwości 433,92 MHz, co daje wysoki poziom bezpieczeństwa
użytkowania, i czyni kod niemożliwym do skopiowania.
Po każdym naciśnięciu przycisku nadajnika wysyłany jest jeden z ponad 4
miliardów możliwych kombinacji kodu zgodnie ze skomplikowanym algorytmem, który
rozszyfrować może jedynie odbiornik. Technika ta uniemożliwia sklonowanie
wysyłanego kodu.
Fotokomórki DIR wyróżniają się nowoczesnym wyglądem i bardzo
małymi rozmiarami. Dzięki zastosowaniu klasy szczelności IP54 oraz odpowiednim
akcesoriom montażowym, fotokomórki DIR mogą być montowane zarówno wewnątrz jak
i na zewnątrz.
Maja modułową budowę, dzięki czemu ich montaż może być na różnych wysokościach.
Zasada działania fotokomórki DIR, polega na synchronizacji pomiędzy nadajnikiem
a odbiornikiem – zdarzenie to ma miejsce po podłączeniu zasilania. Oznacza to,
że każdy odbiornik współpracuje jedynie z odpowiednim nadajnikiem, eliminując
tym samym możliwości zakłócenia sygnału zewnętrznymi źródłami.
Karta częstotliwości AF43S, dołączona do zestawu, pracuje w
częstotliwości 433,92 MHz i obsługuje sterowanie kodem stałym TOP i TAM oraz
kodem zmiennym ATOMO.

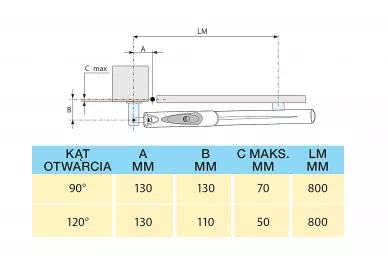

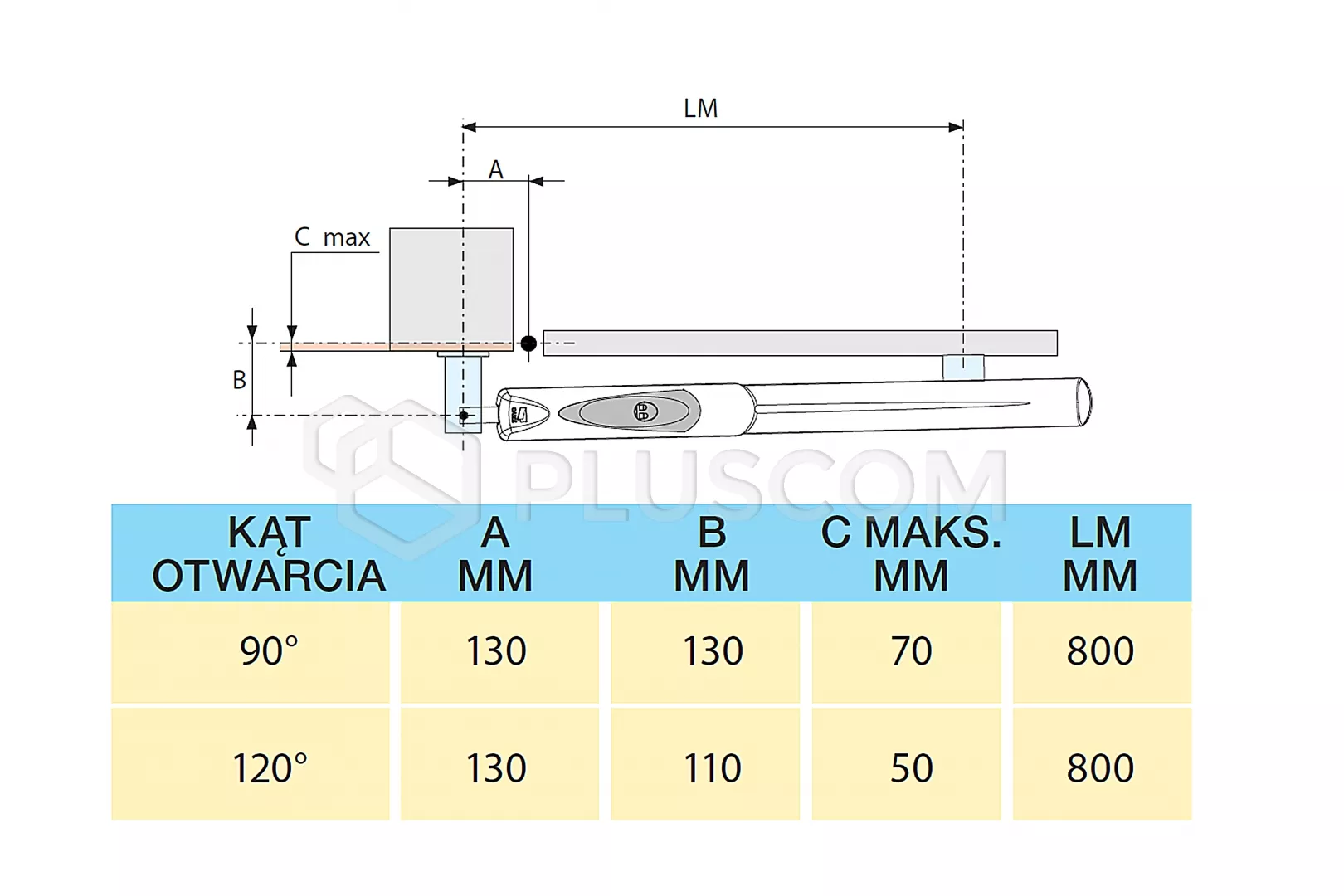

Specyfikacja instalacji
PARAMETRY TECHNICZNE:
- zasilanie: 230V 50/60 Hz
- zasilanie silnika: 230V
- pobór prądu silnika: 1.5A
- moc maksymalna: 175W
- cykl pracy: 30%
- siła ciągu: 500 ÷ 4500 N
- czas otwarcia (do 90°): 28s
- stopień zabezpieczenia: IP44

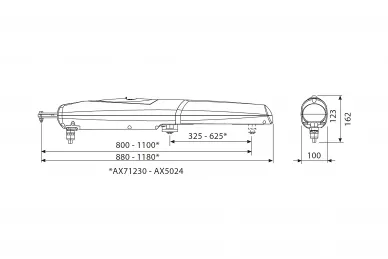

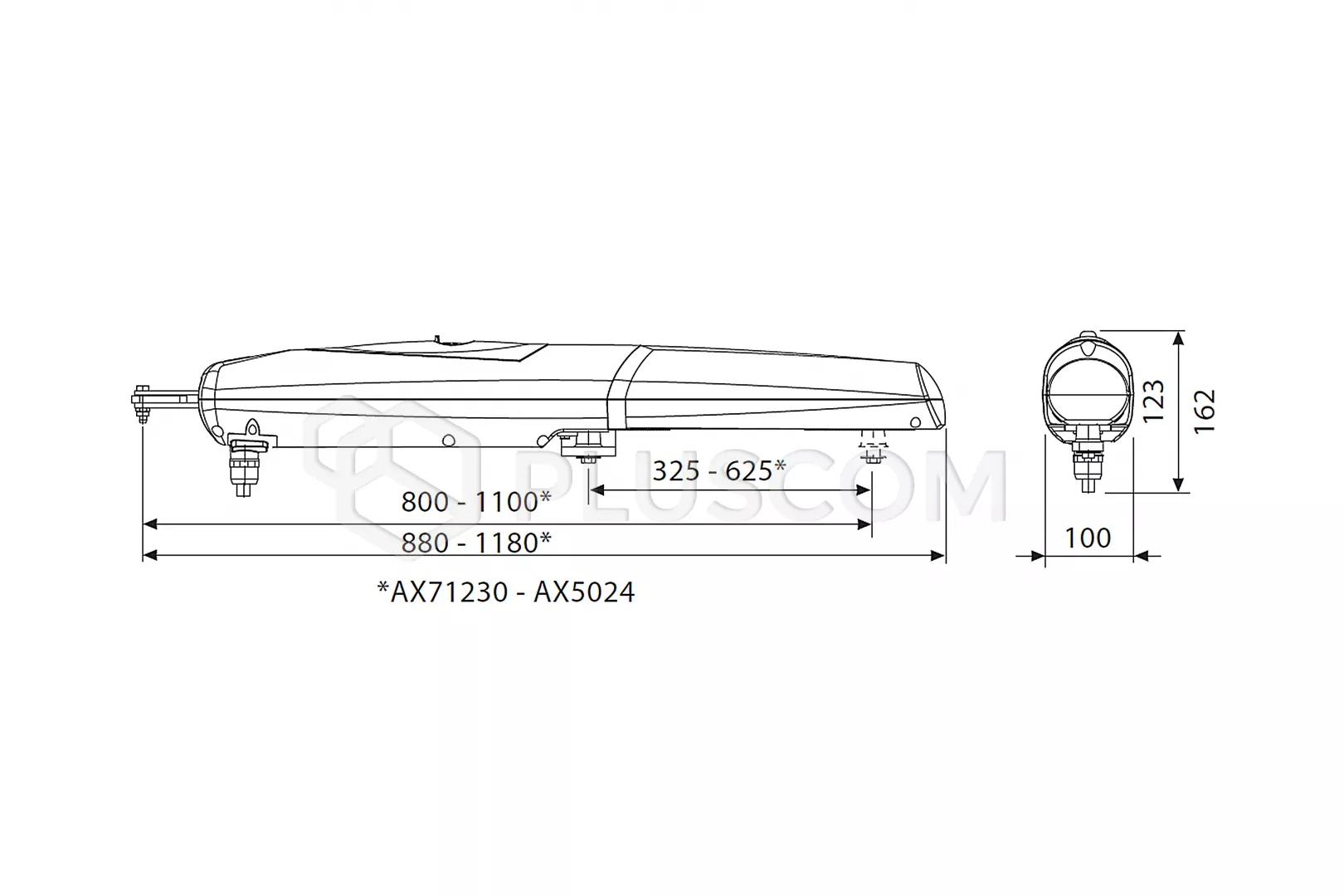

Wymiary:
Aby zapewnić skuteczne i niezawodne zamykanie oraz chronić przekładnie napędów,
zaleca się zainstalowanie elektrozamka. Jeżeli skrzydła mają ponad 3m,
elektrozamek jest obowiązkowy.
,
