CAME Zestaw ATI do bram skrzydłowych o max
ciężarze skrzydła 400kg i max. długości 5m

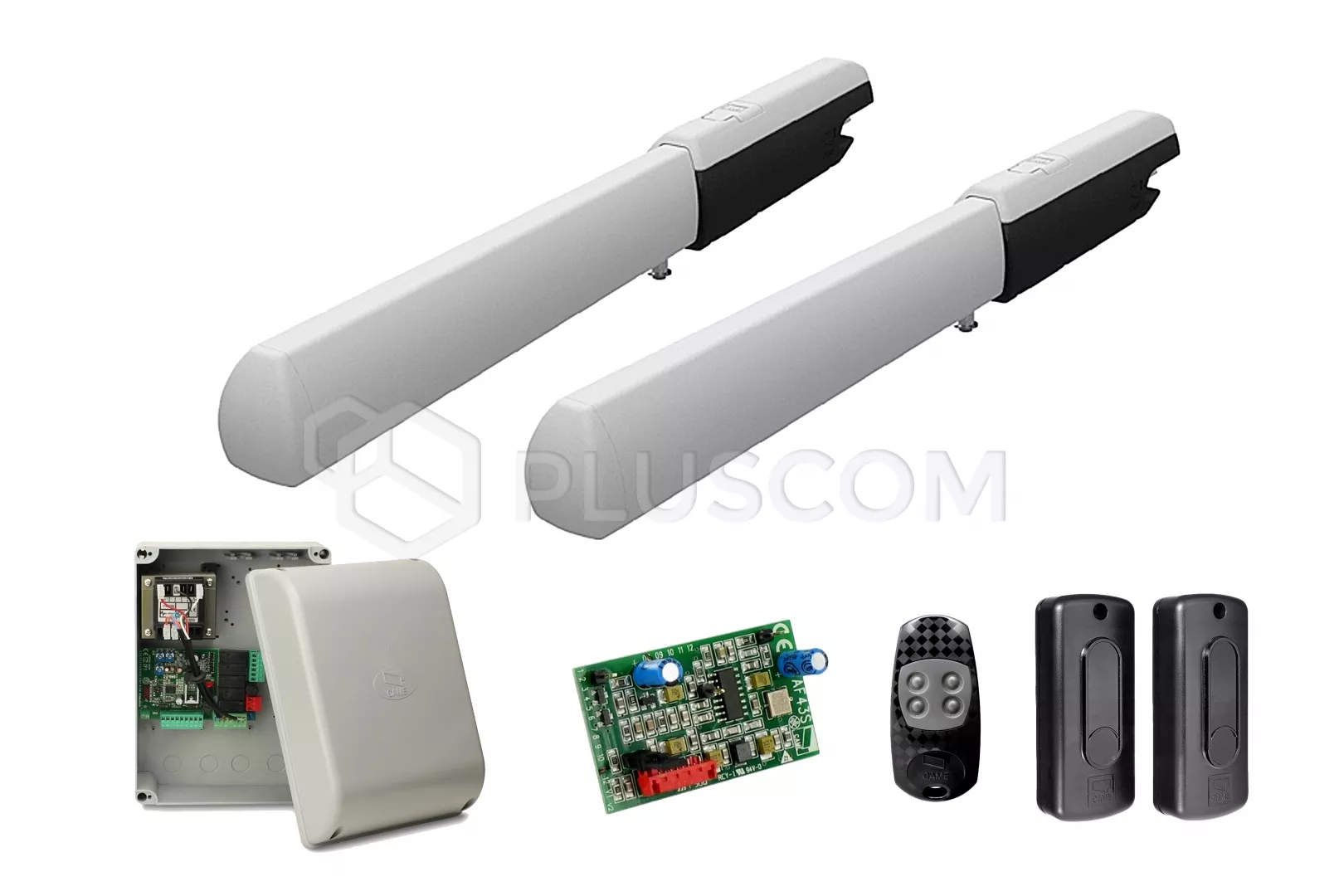

ZESTAW ZAWIERA:
|
CAME ATI Zestaw do bram dwuskrzydłowych do 5m
|
Samoblokujący siłownik elektromechaniczny A5000, łączy
wytrzymałość, kompaktowe kształty i niezawodną pracę. Stworzony jest do bram
posiadających skrzydła o szerokości do 5m.
Oprócz zwykłych funkcji związanych ze sterowaniem i bezpieczeństwem, A5000
oferuje praktyczną funkcję częściowego otwierania skrzydła. Centrala sterująca
wykonuje test urządzeń zabezpieczających przed każdym ruchem bramy, zarówno
przy otwieraniu, jak przy zamykaniu (autodiagnostyka).
Siłownik posiada wbudowany jeden wyłącznik krańcowy FA.

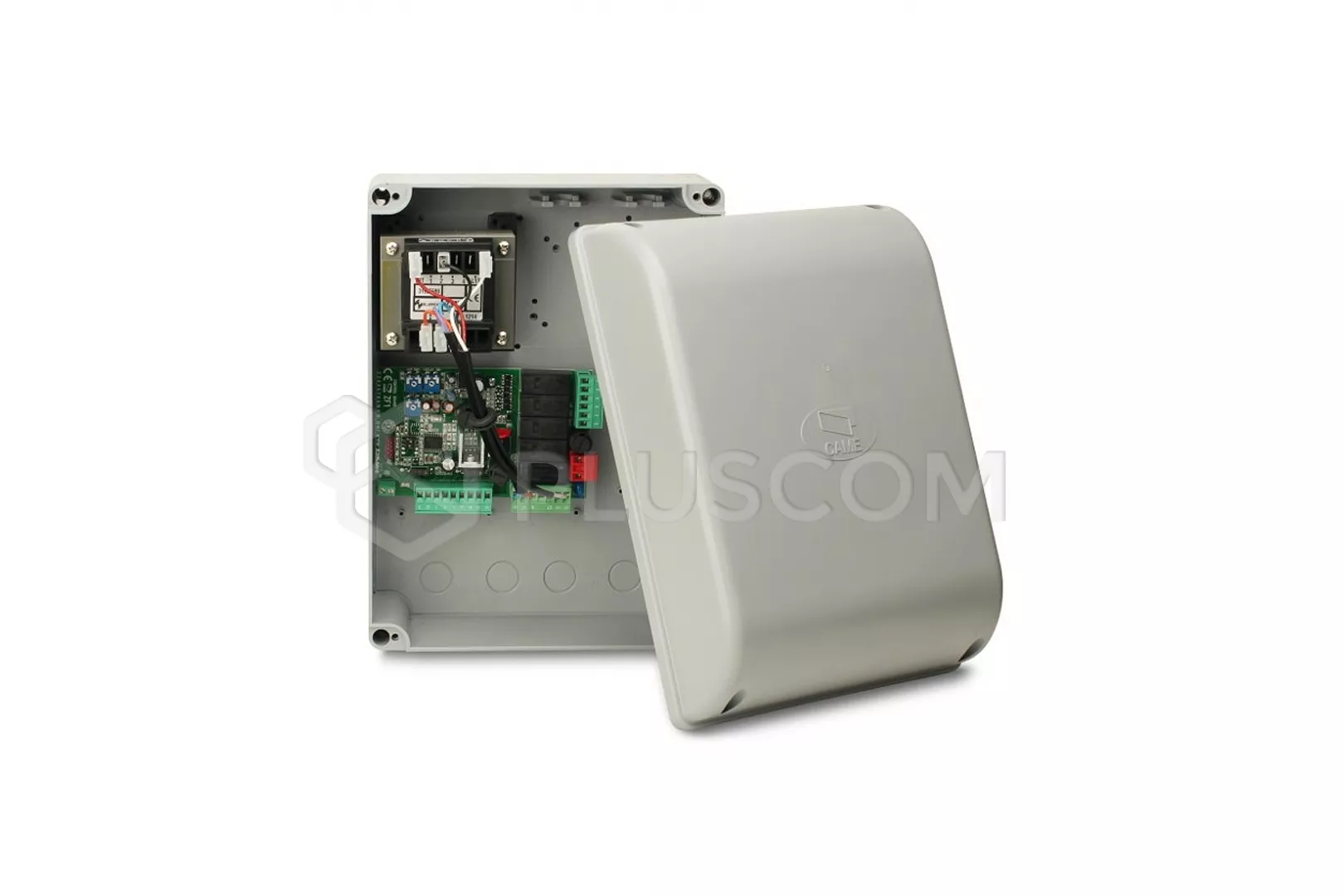

Centrala ZF1N do bram dwu-skrzydłowych dostarcza szeregu
rozwiązań oraz funkcji dostosowanych do konkretnych wymagań użytkownika.
Wyposażona jest w dwu-kanałowy dekoder radiowy i zasilana jest napięciem 230V
AC.
Łączna moc akcesoriów nie może przekraczać 20 W.
ZF1N posiada wejście na jedną linię fotokomórek oraz wyjście na elektrozamek.
Wszystkie połączenia chronione są przez bezpieczniki.

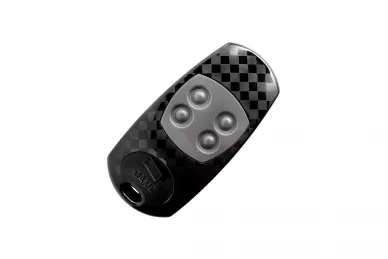

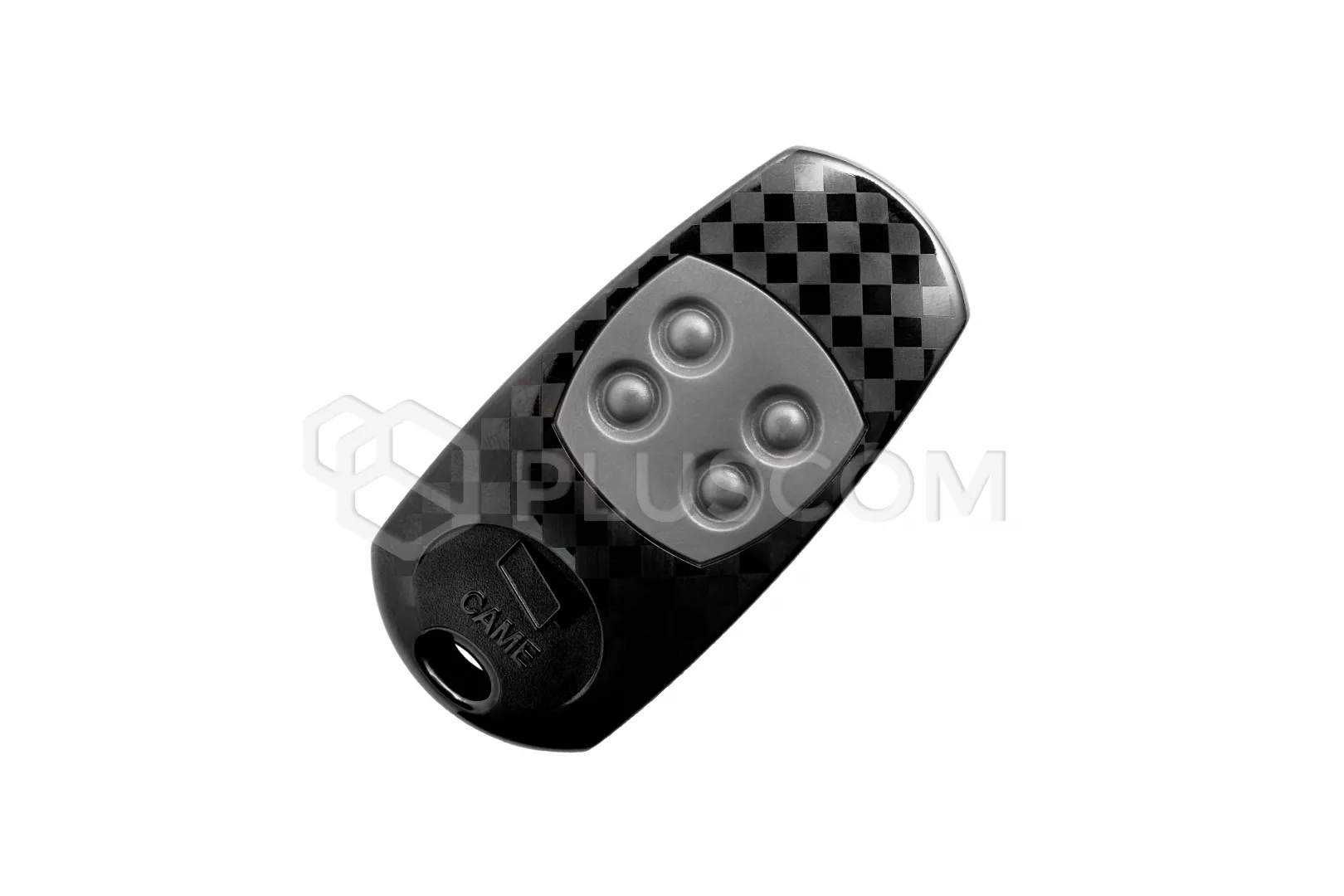

Pilot AT04EV zapewnia sterowanie radiowe kodem dynamicznie
zmiennym o częstotliwości 433,92 MHz, co daje wysoki poziom bezpieczeństwa
użytkowania, i czyni kod niemożliwym do skopiowania.
Po każdym naciśnięciu przycisku nadajnika wysyłany jest jeden z ponad 4
miliardów możliwych kombinacji kodu zgodnie ze skomplikowanym algorytmem, który
rozszyfrować może jedynie odbiornik. Technika ta uniemożliwia sklonowanie
wysyłanego kodu.

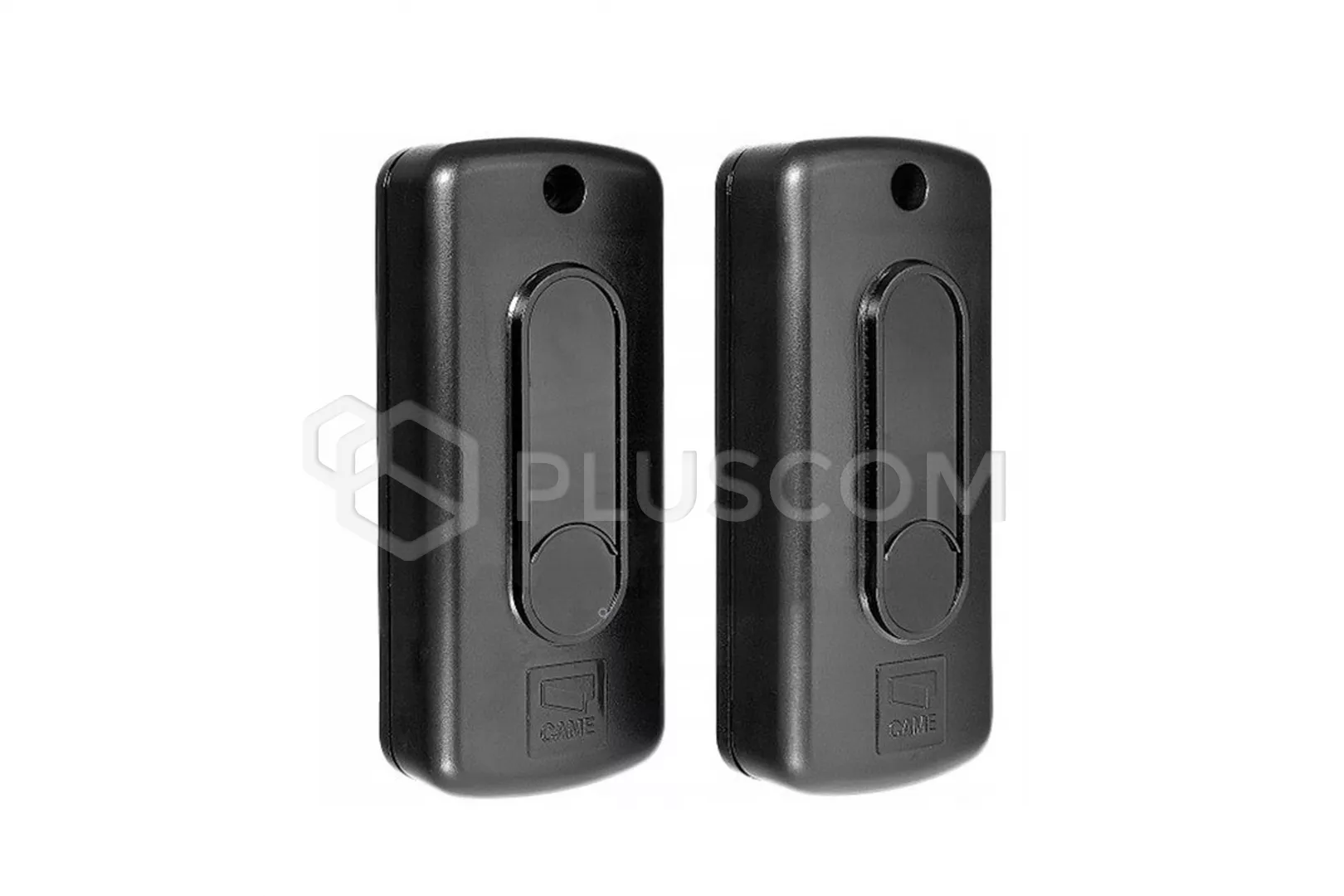

Fotokomórki DIR wyróżniają się nowoczesnym wyglądem i bardzo
małymi rozmiarami. Dzięki zastosowaniu klasy szczelności IP54 oraz odpowiednim
akcesoriom montażowym, fotokomórki DIR mogą być montowane zarówno wewnątrz jak
i na zewnątrz.
Maja modułową budowę, dzięki czemu ich montaż może być na różnych wysokościach.
Zasada działania fotokomórki DIR, polega na synchronizacji pomiędzy nadajnikiem
a odbiornikiem – zdarzenie to ma miejsce po podłączeniu zasilania. Oznacza to,
że każdy odbiornik współpracuje jedynie z odpowiednim nadajnikiem, eliminując
tym samym możliwości zakłócenia sygnału zewnętrznymi źródłami.

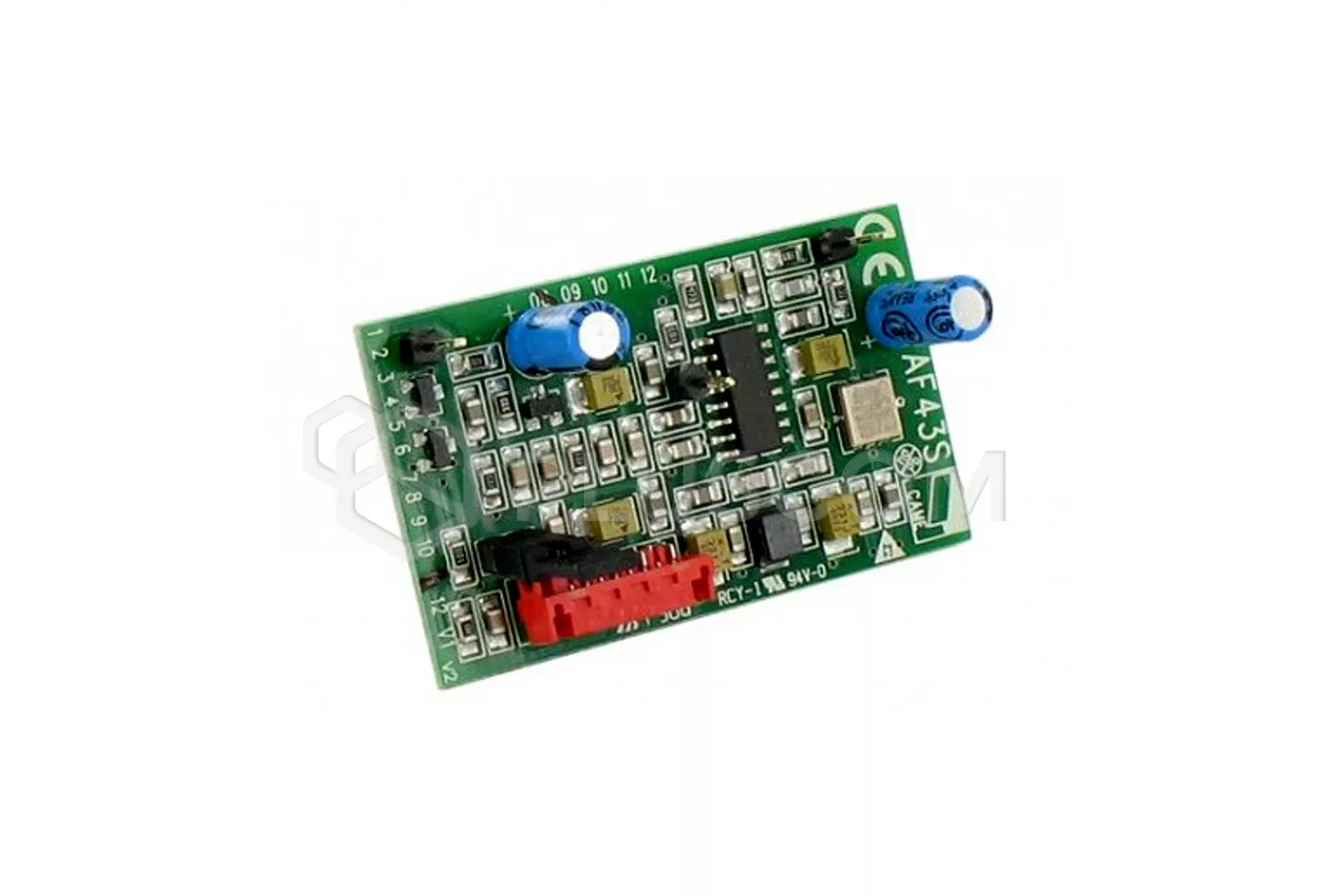

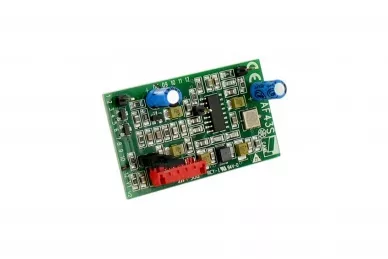

Karta częstotliwości AF43S, dołączona do zestawu, pracuje w
częstotliwości 433,92 MHz i obsługuje sterowanie kodem stałym TOP i TAM oraz
kodem zmiennym ATOMO.

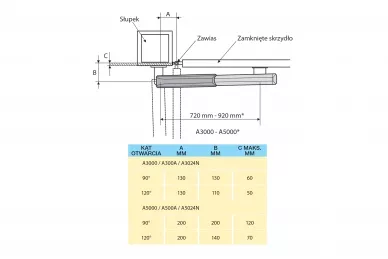

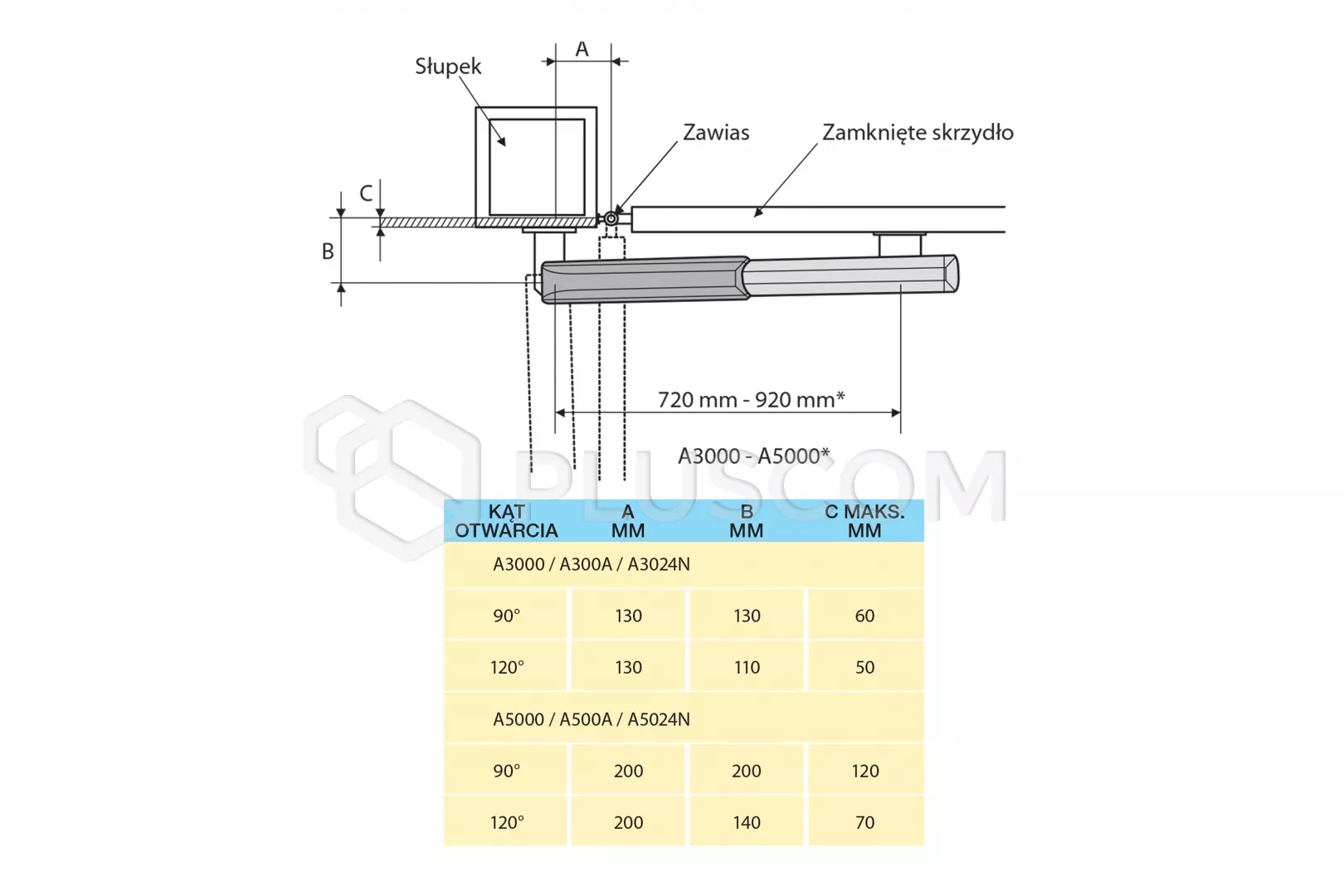

Specyfikacja instalacji:
PARAMETRY TECHNICZNE:
- zasilanie: 230V 50/60 Hz
- zasilanie silnika: 230V
- pobór prądu silnika: 1.2A
- moc maksymalna silnika: 150W
- cykl pracy: 50%
- siła ciągu: 400 ÷ 3000 N
- czas otwarcia (do 90°): 32s
- stopień zabezpieczenia: IP44
- wymiary: 126x88x933mm

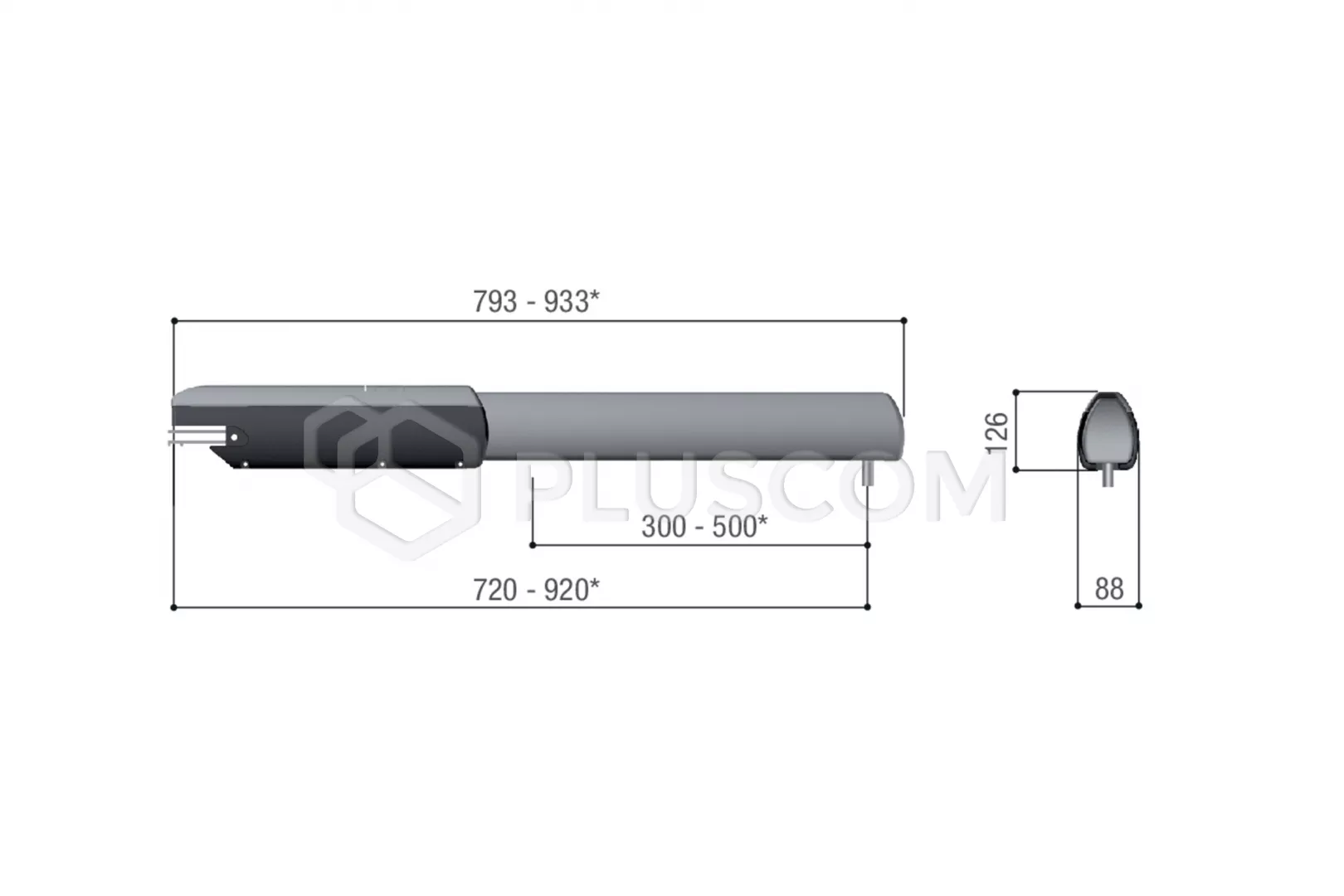

Wymiary:
Aby zapewnić skuteczne i niezawodne zamykanie oraz chronić przekładnie napędów,
zaleca się zainstalowanie elektrozamka. Jeżeli skrzydła mają ponad 3m,
elektrozamek jest obowiązkowy.
,
