Zewnętrzny czujnik ruchu Bosch OD850-F1
Przed
czujką pracującą na zewnątrz budynków lub w innych ciężkich warunkach
środowiskowych stawiane są szczególne wymagania dokładnej analizy ruchu i
rozróżniania czy poruszający się obiekt jest intruzem czy też elementem
otoczenia który nie powoduje zagrożenia i nie powinien wzbudzać alarmu. Nikt z
właścicieli nie chce być często informowany o wystąpieniu alarmu który okazuje
się fałszywy.
PARAMETRY:
- zasięg 15x15m
- typ czujnika ruchu: PIR+MW
- zalecana wysokość montażu: 2,1 - 2,7m
- napięcie zasilania: 10-15V DC
- pobór prądu: 22mA, max 62mA
- temperatura pracy: -35°C...54°C
- materiał: poliwenglan, kolor biały
- wymiary: 165x83x64mm
W czujniku ruchu Bosch OD 850 zaimplementowano dwa podsystemy wykrywania
ruchu oraz zaawansowany system analizy i przetwarzania sygnału.
- system PIR z technologią przetwarzania sygnału Motion Analyzer II
- system MW z technologią przetwarzania sygnału na podstawie
przemieszczenia liniowego LTD

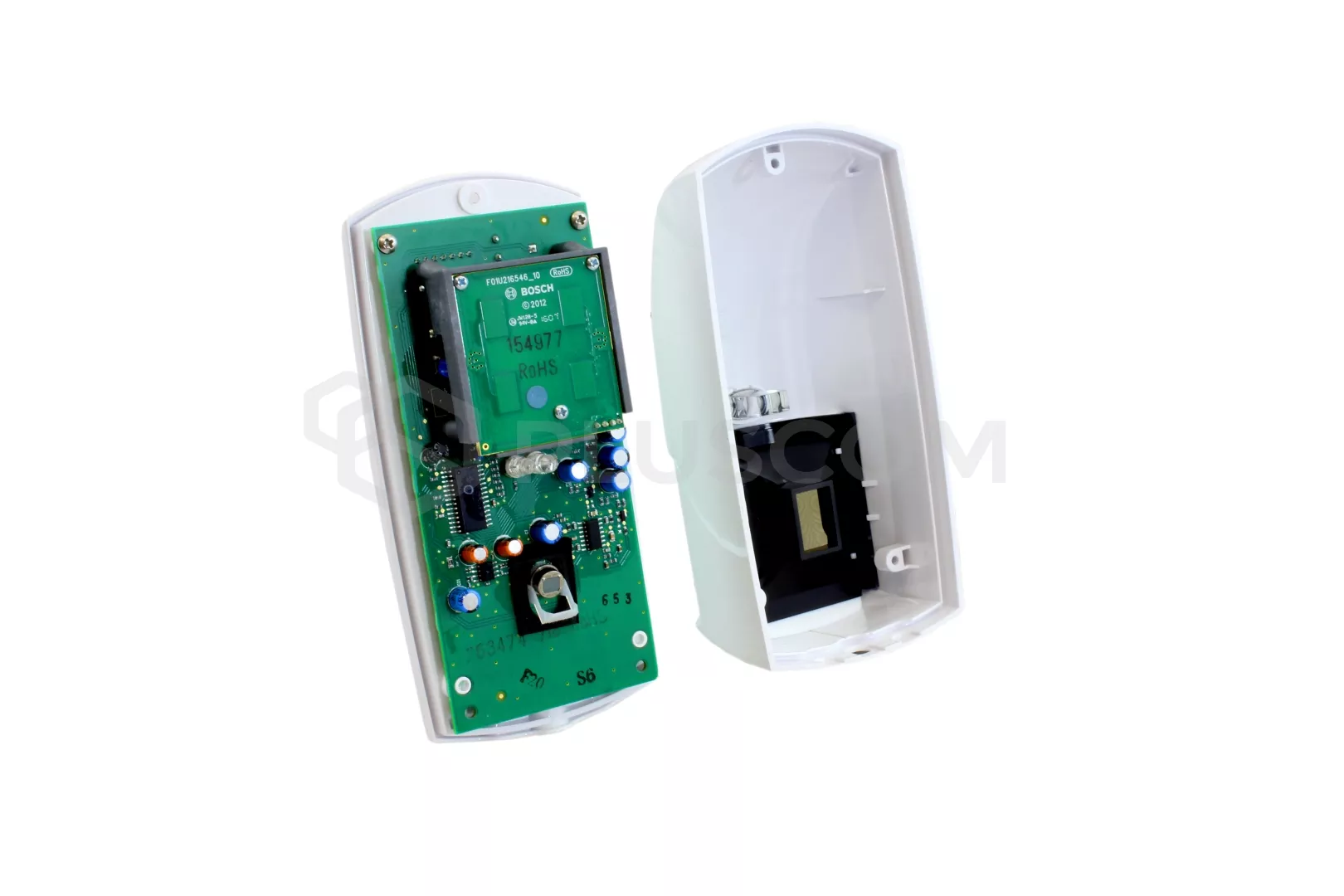

Wnętrze czujki: dwa podsystemy wykrywania ruchu PIR, MW
|

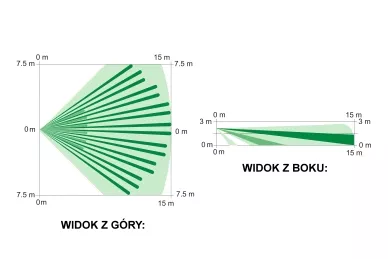

Standardowy zasięg szerokokątny 15m x 15m
|
Czujka odróżnia powtarzające się ruchy o niewielkiej amplitudzie np
gałęzie drzew lub liście na wietrze od ruchów podchodzącego intruza.
Użytkownik może wybrać z
dwa poziomy czułości pracy detektora
standardowy/pośredni oraz tryb pracy AND/OR.
- czułość standardowa: ten tryb minimalizuje liczbę fałszywych alarmów
czujka toleruje ekstremalne
- czułość pośrednia: zalecana w miejscach w których intruz pojawiałby się w
niewielkiej części chronionego obszaru. Czujka toleruje normalne warunki
otoczenia. Tryb ten pozwala na szybsze wykrycie intruza jednak może
spowodować większą liczbę fałszywych alarmów
Tryb AND/OR definiuje czy czujka ma zgłaszać alarm po wykryciu
ruchu przez oba podsystemy PIR+MW (AND) lub tylko przez podsystem PIR lub
mikrofalowy.

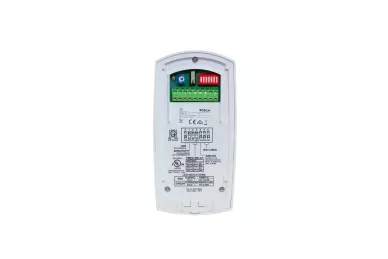

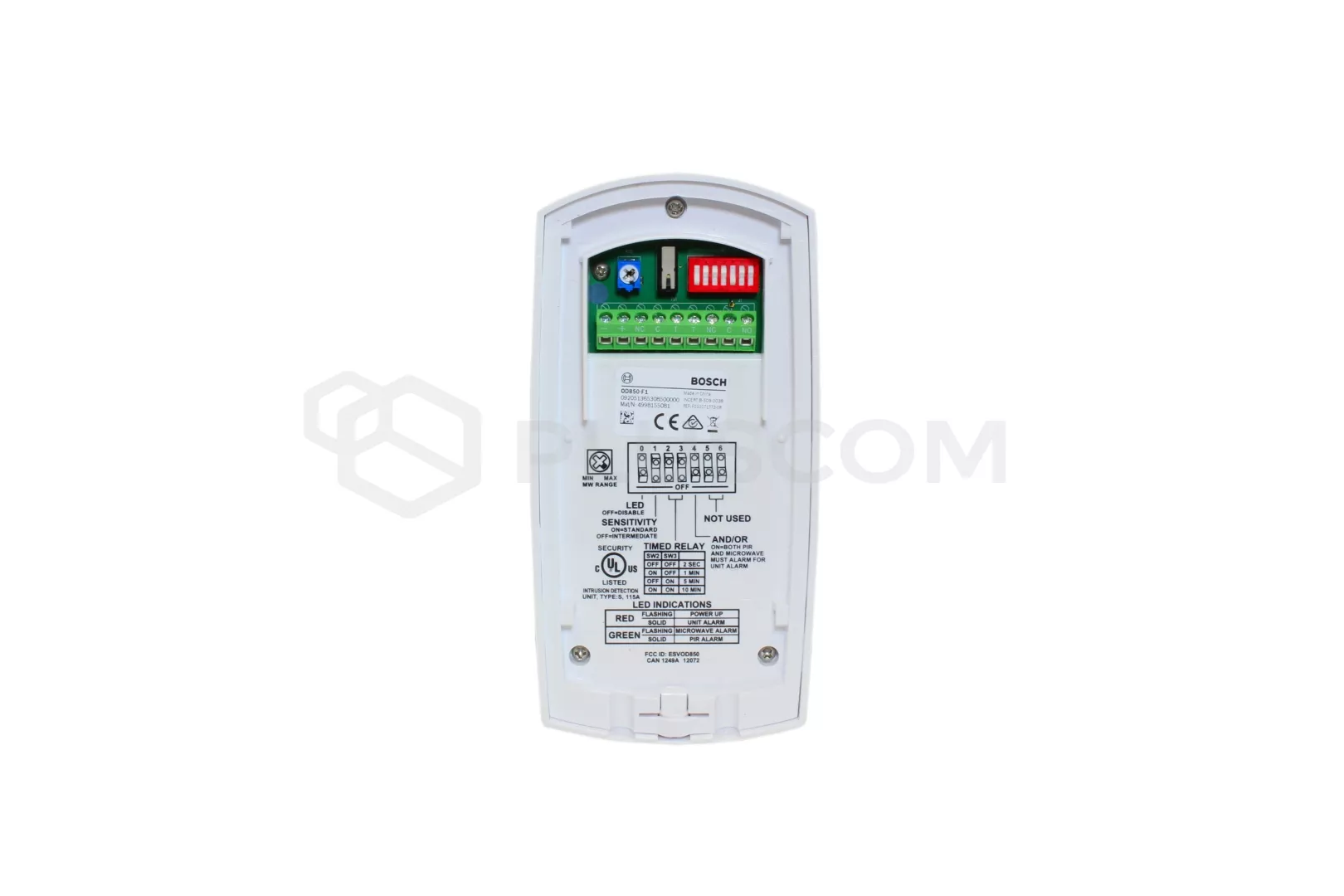

Zaciski śrubowe, panel przełączników konfiguracyjnych:
|

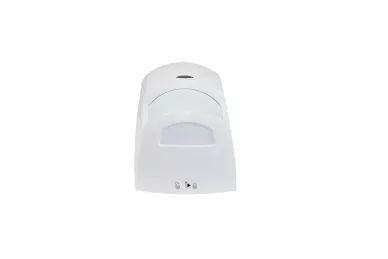

Ochnrona obszaru pod czujką,
|
Czujka jest wyposażona w dwa wyjścia:
- wyjście alarmowe (przekaźnikowe) Typ A styk normalnie zwarty, otwierany w
czasie alarmu
- wyjście przekaźnika czasowego regulowane (2s, 1, 5, 10min), wyjście
zmienia stan po 1s od wystąpieniu alarmu i wyłącza się po zaprogramowanym
czasie (liczonym od nowa po każdym nowym alarmie)
Wyjście przekaźnika czasowego można wykorzystać do sterowania
oświetleniem.

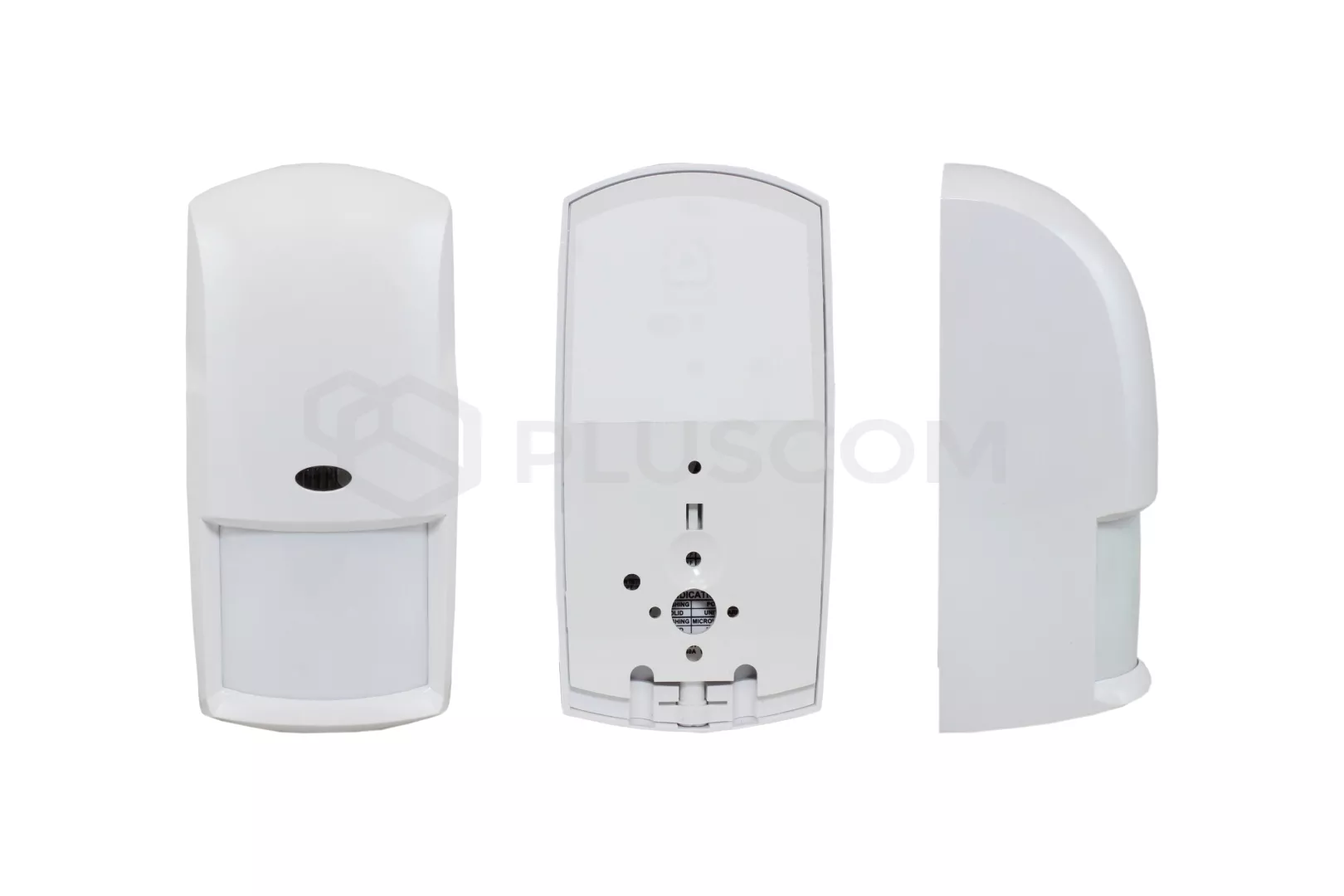

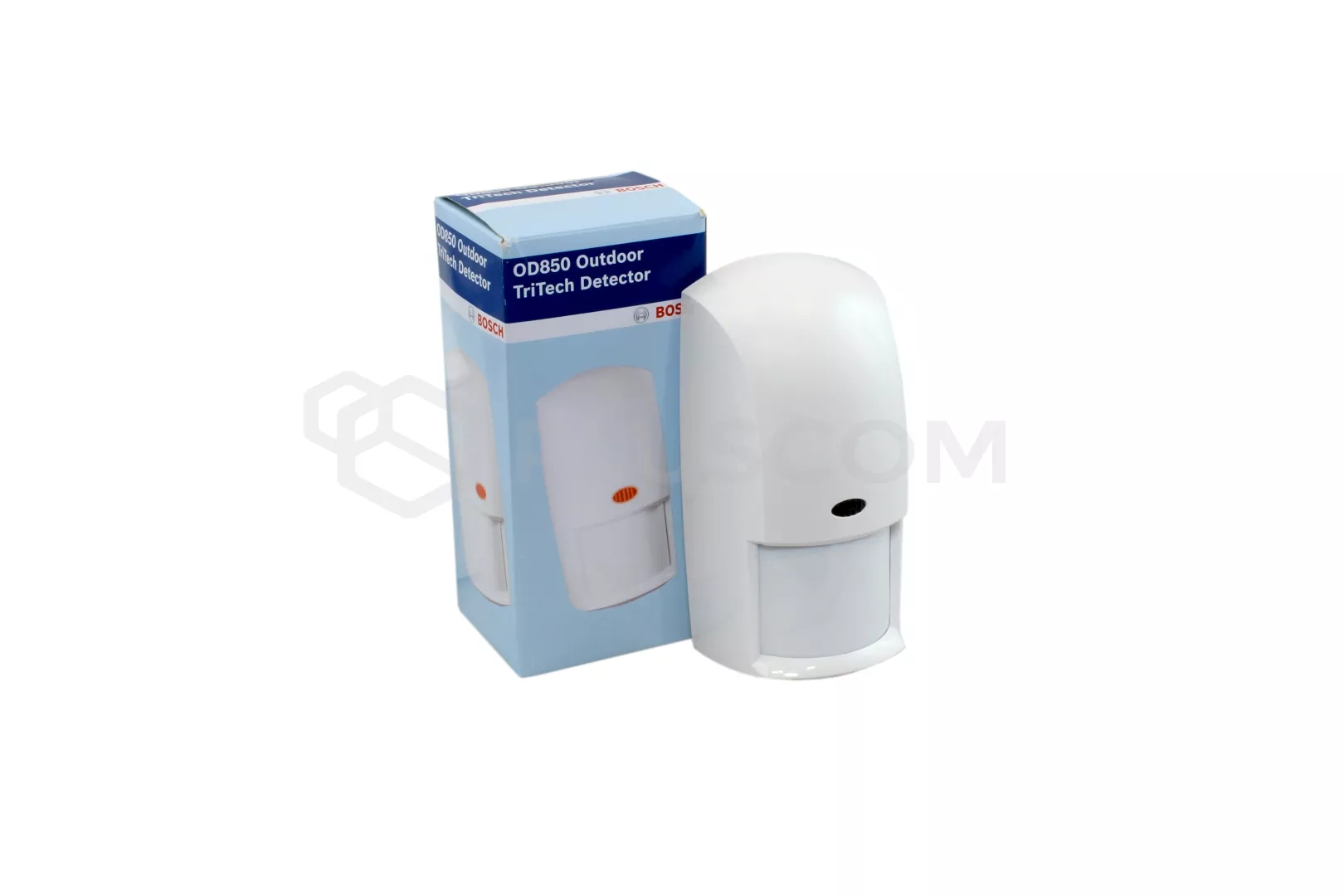

Bosch OD850-F1 Zewnętrzna czujka ruchu TriTech PIR+MW
MONTAŻ:
Zalecana wysokość montażu czujki to 2,1 - 2,7m. Montaż można przeprowadzić
bezpośrednio na ścianie, obudowie lub skrzynce elektrycznej.
W komplecie znajduje się uchwyt uchylny B335.
Do montażu na suficie należy wykorzystać opcjonalny uchwyt B338.

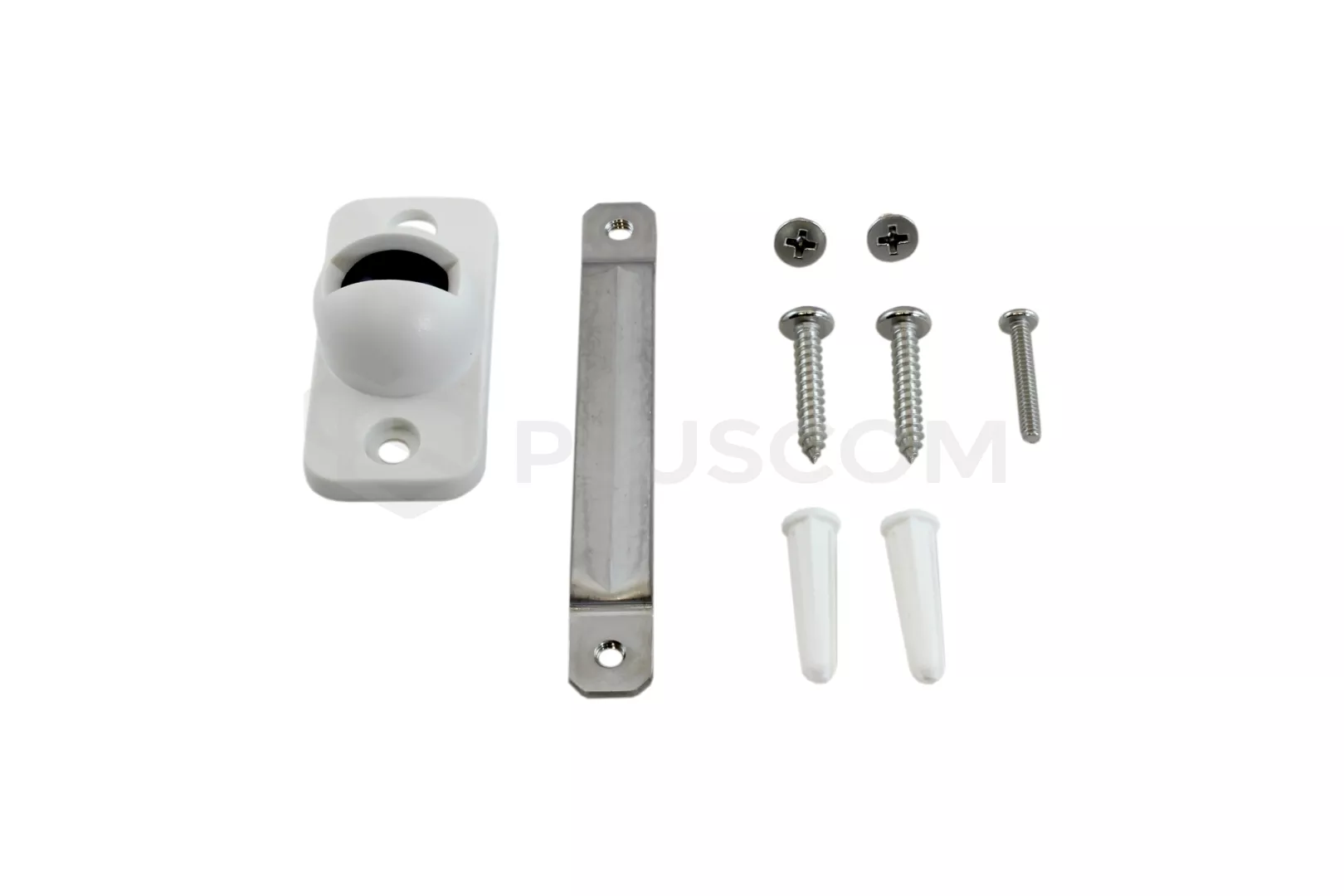

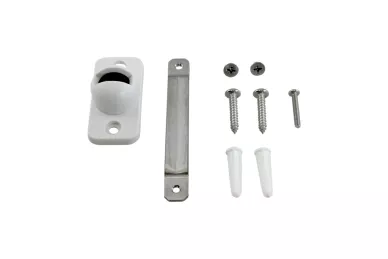

Akcesoria montażowe:
