Somfy Axovia MultiPro 3S RTS 24V Comfort pack, Drehtor-Bausatz 300kg pro Torflügel (1216497)
DER BAUSATZ UMFASST
- Axovia MultiPro RTS Antrieb mit Standardarm - 2 Stück
- 4-Kanal-Fernsteuerung Keygo 4 RTS - 2 Stk.
- 3S RTS Steuergerät
- Master Pro 24V Lampe mit eingebauter Antenne
- Master Pro Fotozellensatz - Bitech
- Notbatterie
|
Somfy 1216497 Axovia MultiPro 3S RTS 24V Comfort pack Bausatz
|
Schwenkarmantriebe für Flügeltore mit einer Flügellänge von bis zu 2,5 m und einem Gewicht von bis zu 300 kg. Das Axovia MultiPro 3S RTS 24V Comfort Pack ist ein vielseitiges Kit, das sich durch eine schnelle Installation und intuitive Bedienung auszeichnet.
Eingebaute Endschalter in den Armen machen die Befestigung von Puffern im Boden überflüssig.
Für Installationen an schwer zugänglichen Orten kann der Antrieb an ein Solarpanel angeschlossen werden.
Zu den wichtigsten Merkmalen des Antriebs gehören:
- kurze Öffnungszeit: 90° in 15 Sek.
- selbsthemmende Arme - halten starkem Winddruck und Öffnungsversuchen mit Gewalt stand
- manuelle Entriegelung
- Anschläge aus Aluminiumguss
- verstärkter Aluminiumflansch
- Möglichkeit zum Einbau einer Notstromversorgung in den Antrieb
- sanftes Schließen des Tores
- das natürliche Öffnen des Tores wird beibehalten, ohne die Torstruktur zu belasten
Für die Axovia MultiPro 3S-Antriebe ist eine große Auswahl an verschiedenen Spezialarmen erhältlich, die für folgende Anwendungen eingesetzt werden
- Öffnen an Steigungen bis zu 20%.
- Öffnung nach außen
- breite Öffnung bis zu 150°
- Einbau mit wenig Platz hinter dem Fensterflügel
Verschiedene Armlängen ermöglichen eine perfekte Anpassung an den jeweiligen Einbau.

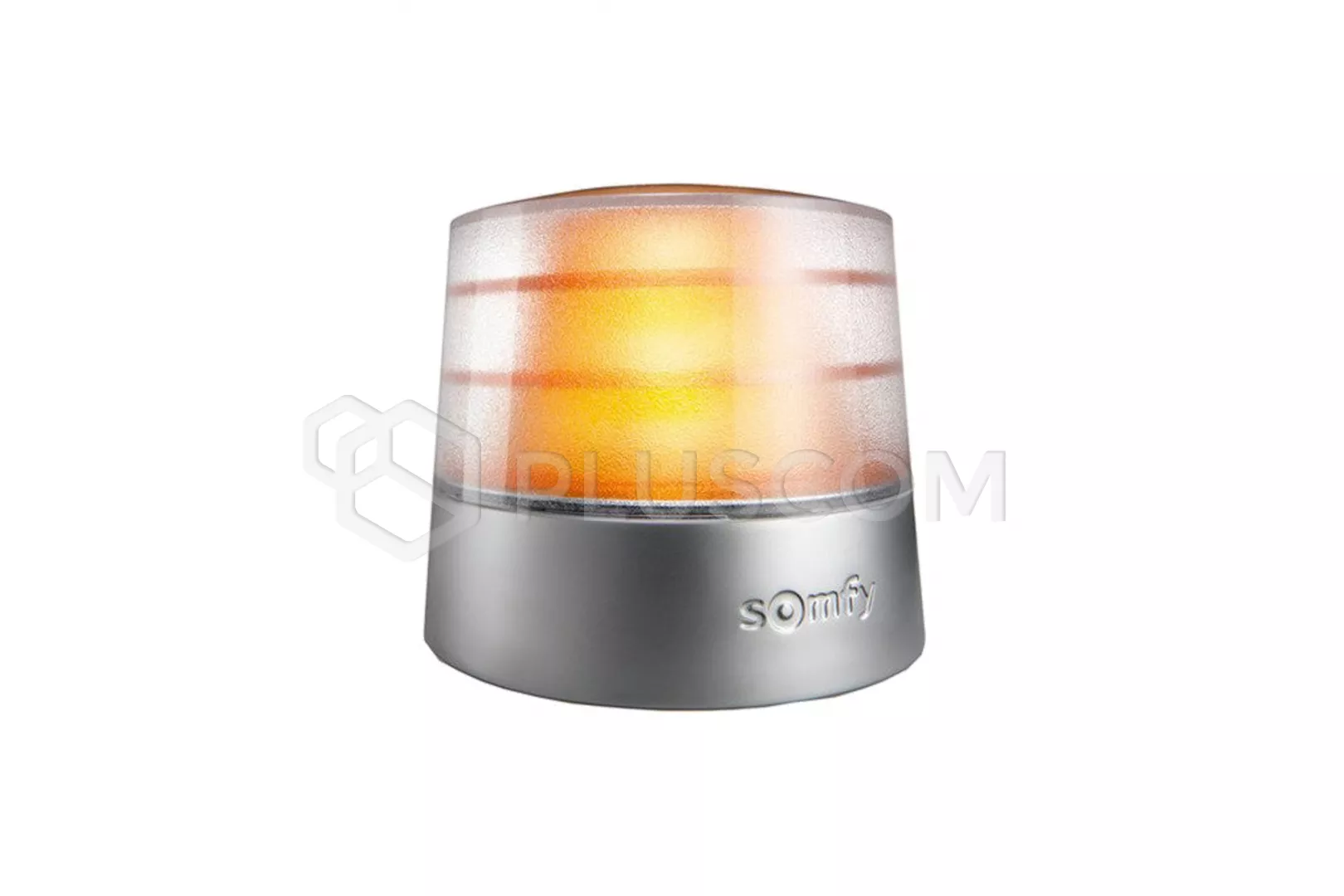

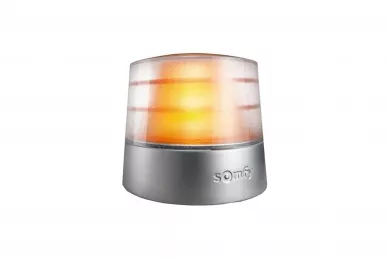

Orange Master Pro LampeDie Lampe zeigt die Bewegung des Eingangstors an. Es hat ein helles orangefarbenes Licht und Klasse III Isolierung.
Spezifikation:
- Leistung: 15 W
- Stromversorgung: 24V
- Blinkmanagement: gesteuert von der Antriebssteuerung
- integrierte Antenne: RTS 433.42MHz
- Elektrische Isolationsklasse: Klasse III
- Abmessungen: 92 x 107 mm
- Arbeitsbedingungen: -20°C bis +60°C
- Schutzart: IP 54
|
Somfy 1216497 Axovia MultiPro 3S RTS 24V Comfort pack Bausatz
|

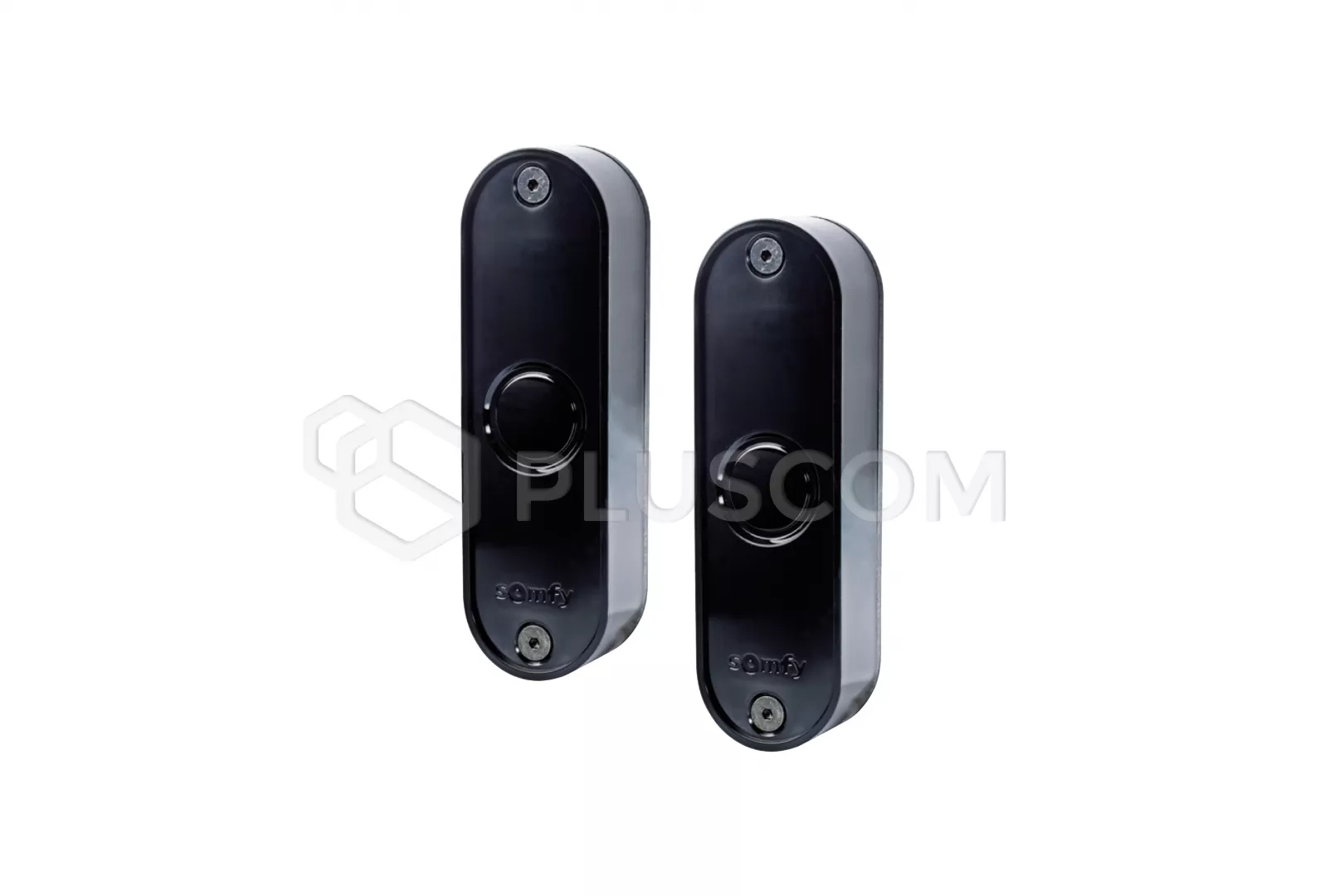

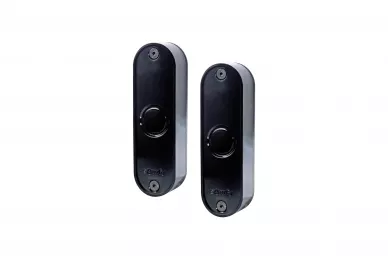

Master Pro Lichtschranken - Bitech sind diskrete Geräte zur Erkennung von Hindernissen beim Schließen/Öffnen der Tür. Sie verfügen standardmäßig über ein schlankes Gehäuse, das für zusätzlichen Schutz gegen Stöße und Vandalismus auch mit einer Metallabdeckung versehen werden kann.
Der Abstand zwischen der sendenden und der empfangenden Lichtschranke sollte zwischen 2 und 10 Metern liegen.
Spezifikation:
- Reichweite: 10 m
- Selbsttest-Eingang: nein
- Spannungsversorgung: 24 V AC / DC
- Schaltleistung: 1 A
- Elektrische Isolationsklasse: Klasse III
- Abmessungen: 120 x 38 x 26 mm
- Betriebstemperatur: -20 °C bis +60 °C
- Schutzart: IP 54
|
Somfy 1216497 Axovia MultiPro 3S RTS 24V Comfort pack Bausatz
|
Set enthält

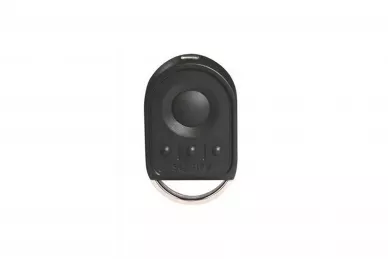

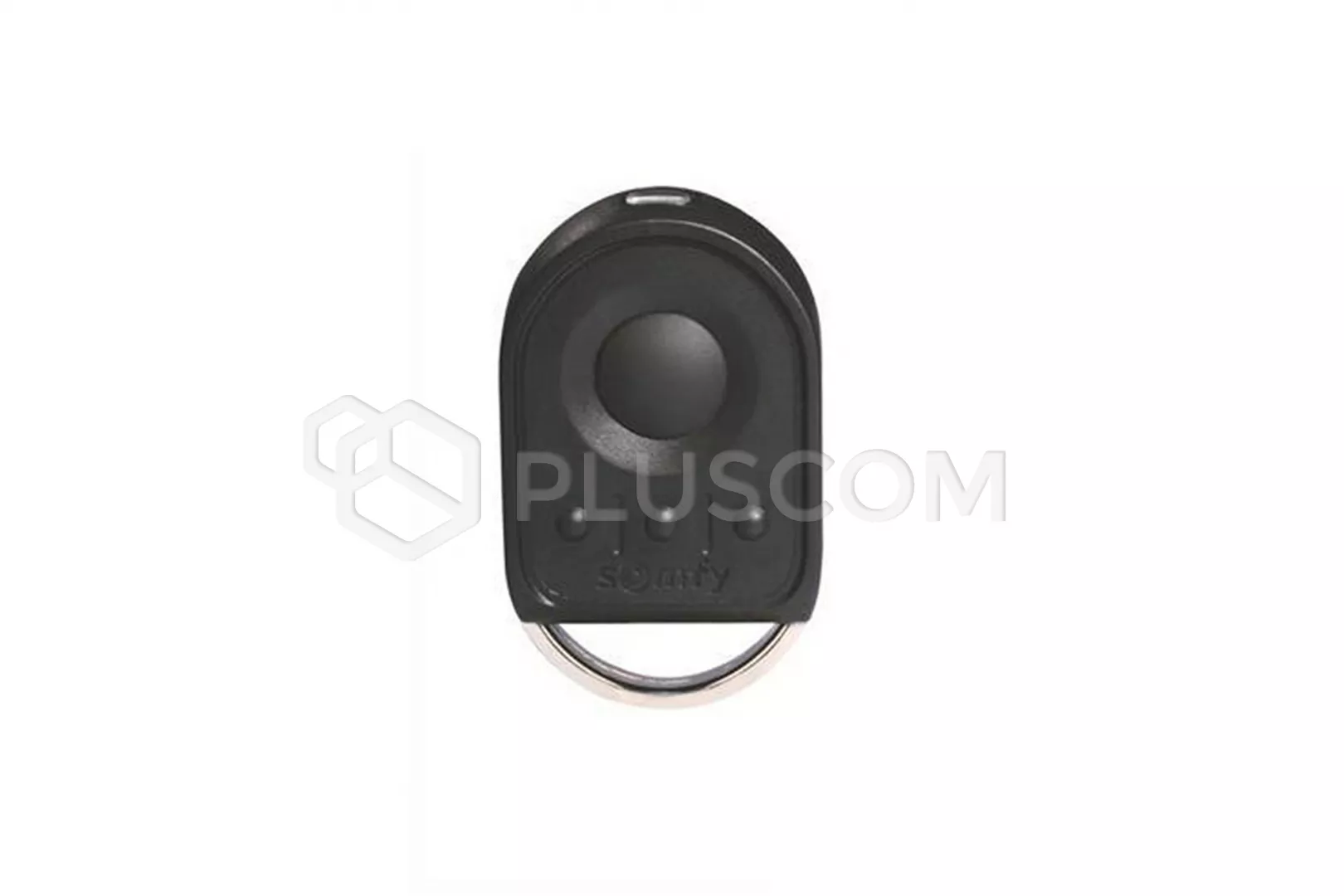

zwei 4-Kanal-Fernbedienungen Keygo 4 RTS. Diese Geräte sind feuchtigkeits- und beschädigungsbeständig. Die große zentrale Taste ist leicht zu drücken, ohne auf die Fernbedienung schauen zu müssen.
Spezifikationen der Fernbedienung
- Anzahl der Kanäle: 4
- Frequenz: 433.4MHz
- Funkreichweite: 30 m
- Stromversorgung: 3 V - CR2430 Batterie
- Lebensdauer der Batterie: 2 Jahre
- Abmessungen: 59 x 35 x 14 mm
- Arbeitsbedingungen: -20°C bis +70°C
- Schutzart: IP30
|
Somfy 1216497 Axovia MultiPro 3S RTS 24V Comfort pack Bausatz
|
Der Antrieb wird von einer 3S RTS-Steuereinheit gesteuert, die sowohl einen als auch zwei Antriebe steuern kann. Die Steuereinheit ist in 2 Minuten betriebsbereit und alle Einstellungen sind vorprogrammiert.
Es besteht die Möglichkeit, Parameter für den Nicht-Standardbetrieb auszuwählen. Es verfügt über eine breite Palette von Sicherheitszubehör, das an die Steuereinheit angeschlossen werden kann, sowie über die Möglichkeit, eine Zonenbeleuchtung anzuschließen (z. B. 500W Halogen).
Das Menü des Bedienfelds ist intuitiv. Die verschiedenfarbige Markierung der Verdrahtungsknoten verhindert Anschlussfehler und das Programmiersystem beugt Fehlern vor.
Der Betriebszustand des Frequenzumrichters, Fehlercodes und Fehlfunktionen des Frequenzumrichters werden in Echtzeit angezeigt. Die Anzahl der Arbeitszyklen, Berichte usw. werden ebenfalls angezeigt.
SPEZIFIKATIONEN DER STEUERTAFEL
- Netzstromversorgung: 230 V - 50Hz
- Leistung: 800 W (mit 500 W Beleuchtung)
- 7-Tasten-Programmierschnittstelle: 3-Zeichen-LCD-Display
- RTS-Funkfrequenz: 433.42MHz
- Anzahl der speicherbaren Fernbedienungen: max. 40 Kanäle
- Schutzart: IP 44
- Betriebsbedingungen: -20°C bis +60°C
ANTRIEBSSPEZIFIKATIONEN
- Hauptstromversorgung: 220-230 V - 50-60 Hz
- Versorgung des Elektromotors: 24 VDC
- Stromversorgung für das Zubehör: 24 V DC / 1200mA
- Maximale Leistungsaufnahme: 130 W
- Mindestabstand hinter dem Frontschieber: 450 mm
- maximaler Scharnierversatz: 400 mm
- Beleuchtung: 500 W max. Halogen
- Öffnungszeit bis 90° 15 Sekunden
- Anzahl der speicherbaren Fernbedienungen: max. 40 Kanäle
- Betriebstemperatur: -20 °C bis +60 °C
- Schutzklasse: IP 44
