Satel S-2 BR Czujka magnetyczna (brązowa)

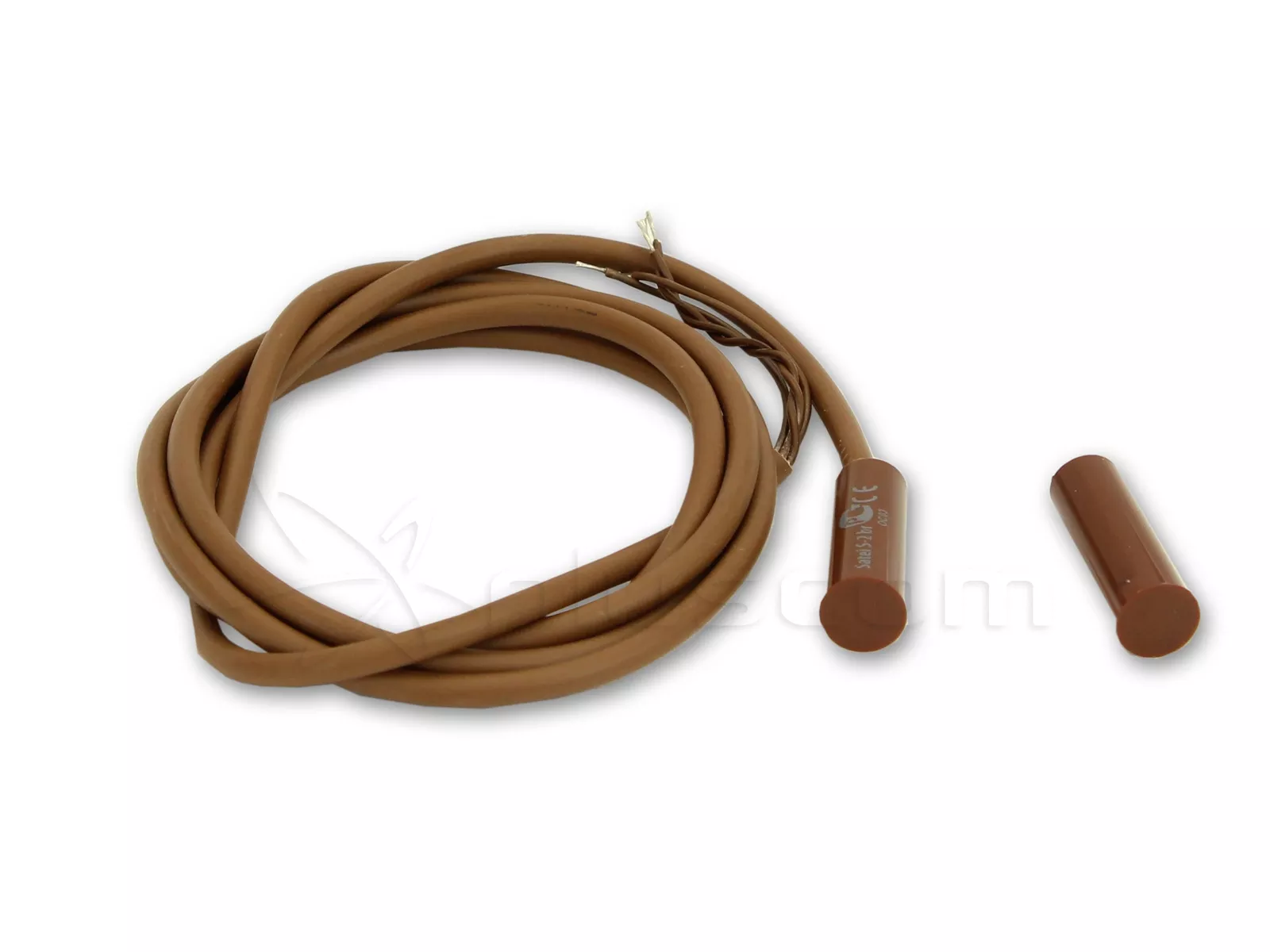

Czujki magnetyczne składają się z dwóch elementów: czujnika magnetycznego (kontaktronu) i magnesu. Kontaktron umieszczony w pobliżu magnesu zamyka obwód elektryczny.

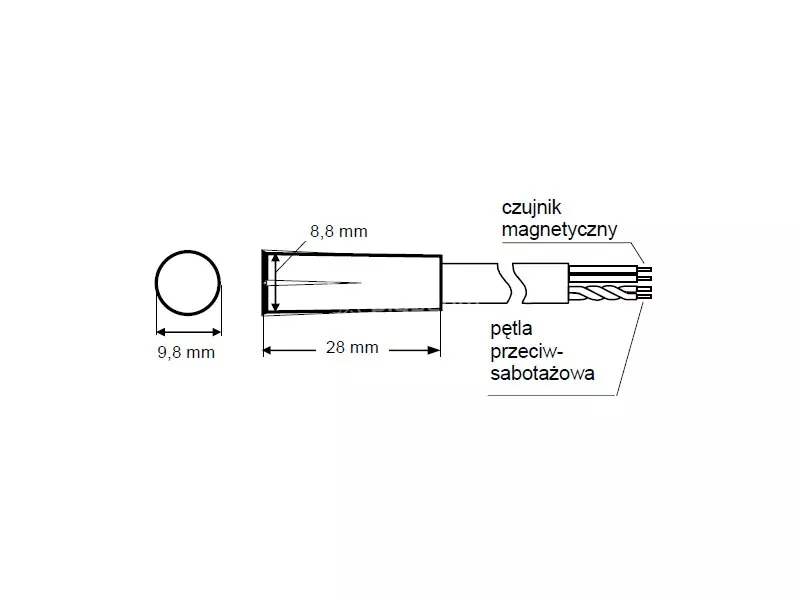

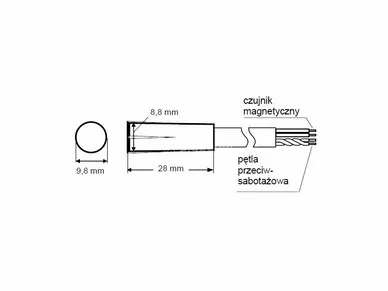

Każdy z elementów czujki został umieszczony w identycznej wodoszczelnej obudowie – część zawierająca kontaktron ma wyprowadzone przewody elektryczne.

Dwa przewody są podłączone do kontaktronu, a dwa (skręcone ze sobą) stanowią pętlę przeciwsabotażową.

S-2 przystosowana jest do montażu wpuszczonego.

Czujki magnetyczne mogą być stosowane wszędzie tam, gdzie występuje potrzeba kontroli stanu drzwi, okien lub innych elementów ruchomych np. w celu ochrony lub kontroli dostępu do określonych obiektów, pomieszczeń, urządzeń; w systemach automatyki itd.

Kontaktron czujki S-2 BR w obudowie plastikowej

Montaż

Element czujki zawierający magnes należy montować na części ruchomej, natomiast kontaktron na nieruchomej części zabezpieczanych drzwi, okna itp. Czujki wpuszczane S-2 przeznaczone są do montażu czołowego w takich materiałach jak drewno lub plastik. Ścianki, w których czujka ma być mocowana, powinny mieć co najmniej 10 mm grubości, tak aby zapewnić montowanym elementom odpowiednią stabilność. Do wykonania otworów pod czujki S-2 należy użyć wiertła ø9 mm. Czujka S-2 montowana jest na wcisk. Montowane elementy czujek można wzmocnić odpowiednim klejem. Magnes musi znaleźć się w zasięgu kontaktronu. Przesunięcie osi magnesu i kontaktronu w czujkach cylindrycznych nie powinno przekroczyć 10 mm dla S-2

Uwagi

W żadnym przypadku nie wolno skracać (przycinać) elementu zawierającego magnes.

Należy zachować szczególną ostrożność podczas montażu części czujki zawierającej kontaktron. Nie może ona być uderzana ani wbijana do otworu przy pomocy młotka, ponieważ zawiera wewnątrz delikatny element, który może ulec zniszczeniu.
