Les détecteurs magnétiques se composent de deux éléments : un capteur magnétique (interrupteur Reed) i aimant. Un interrupteur à lames placé près de l'aimant ferme le circuit électrique.
Chaque élément de détection a été placé dans un boîtier étanche identique - la partie contenant l'interrupteur à lames est munie de fils électriques.
Deux fils sont connectés à l'interrupteur à lames et deux autres (torsadés ensemble) forment la boucle d'autoprotection.
Le S-1 est adapté au montage en surface
Les détecteurs magnétiques peuvent être utilisés partout où il est nécessaire de contrôler l'état des portes, des fenêtres ou d'autres éléments mobiles, par exemple dans un immeuble ou dans un bâtiment. afin de protéger ou de contrôler l'accès à des objets, des pièces ou des appareils spécifiques ; dans des systèmes d'automatisation, etc.

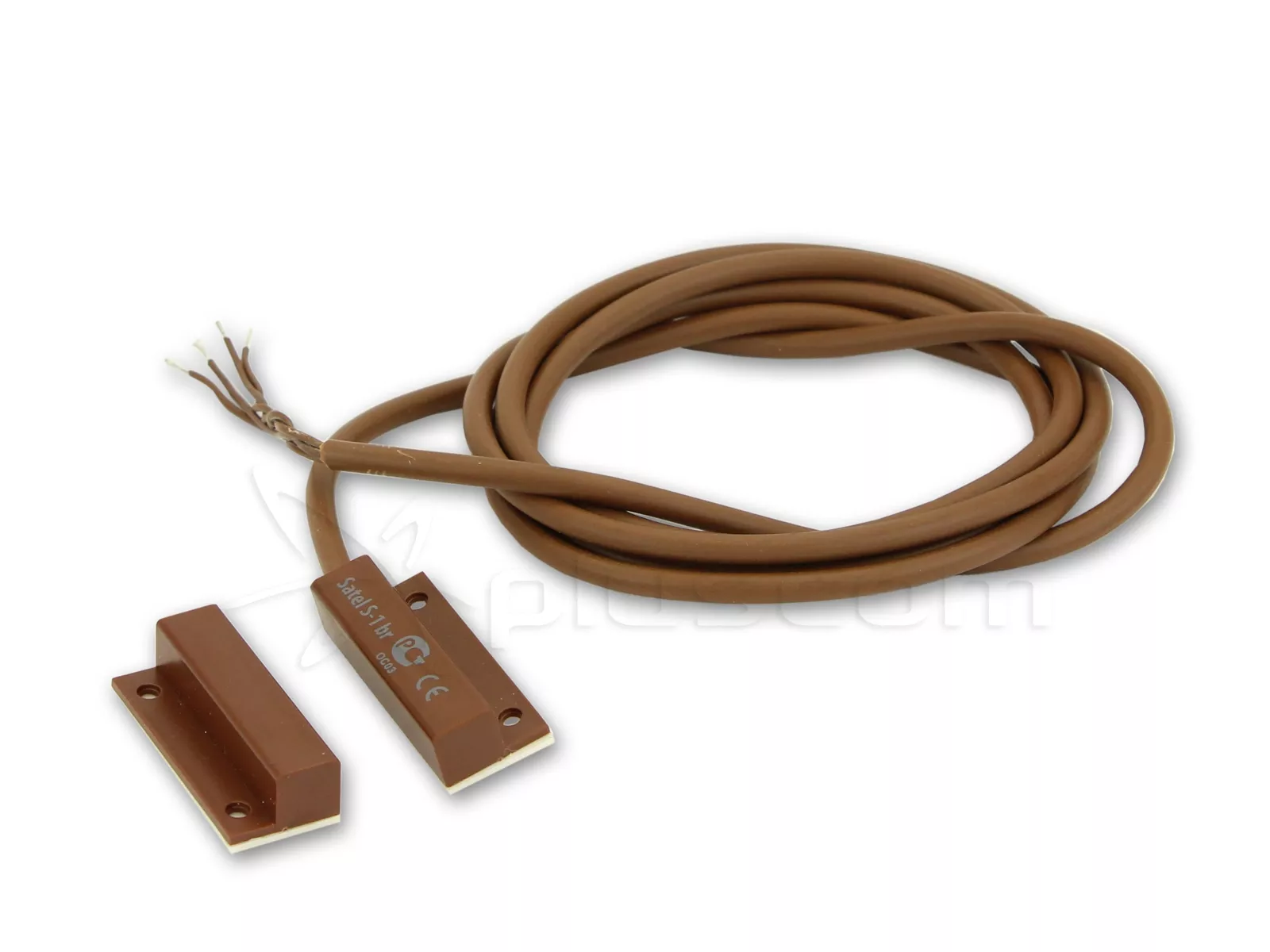

Satel S-1 BR Détecteur magnétique (marron)
L'installation
L'élément détecteur contenant l'aimant doit être monté sur la partie mobile, tandis que l'interrupteur Reed doit être monté sur la partie fixe de la porte, de la fenêtre, etc. à protéger. Les éléments de détection S-1 sont fixés à la surface à l'aide de vis, d'une colle appropriée ou d'un ruban adhésif double face.
Remarques
L'élément contenant l'aimant ne doit en aucun cas être raccourci (coupé).
Un soin particulier doit être apporté à l'assemblage de la partie du détecteur contenant l'interrupteur Reed. Elle ne doit pas être enfoncée dans le trou à l'aide d'un marteau, car elle contient un élément délicat qui pourrait être endommagé.
