Satel CZ-DALLAS Czytnik pastylek
DALLAS
Urządzenie wykorzystywane jest przy realizacji funkcji kontroli
dostępu. Umożliwia odczyt unikatowego kodu pastylek.
Współpracuje z urządzeniami:
- CA-64 DR ekspander czytników pastylek
- INT-R (zidentyfikowany przez centralę jako CA-64 DR) uniwersalny
ekspander czytników / kart
- ACCO-KPWG-PS, ACCO-KPWG, moduły kontroli dostępu
Czytnik posiada dwukolorową diodę LED świecącą w kolorze czerwonym /
zielonym która może być wykorzystana do komunikacji centrali lub modułu
kontroli dostępu ACCO z użytkownikiem.
DZIAŁANIE:
W celu uzyskania dostępu należy pastylkę przytknąć i lekko wcisnąć w
zagłębienie czytnika w taki sposób, aby zamknąć wejściowy obwód elektryczny.
Można ją przyłożyć do czytnika albo przytrzymać przy nim przez około 3 sekundy.
Sposób reakcji na przytknięcie lub przytrzymanie pastylki uzależniony jest od
ustawień ekspandera / modułu kontroli dostępu ACCO.
W zależności od urządzenia, do którego czytnik jest podłączony, dane (odczytany
kod pastylki) zostaną przesłane:
- przez ekspander do centrali, która w odpowiedzi na to zareaguje w sposób
odpowiedni do zaprogramowanej funkcji i uprawnień użytkownika posługującego
się daną pastylką, np. zwolni rygiel elektromagnetyczny blokujący drzwi
- bezpośrednio przez czytnik do modułu kontroli dostępu ACCO, który po
identyfikacji użytkownika na podstawie pastylki, zrealizuje dostępne dla
niego funkcje.

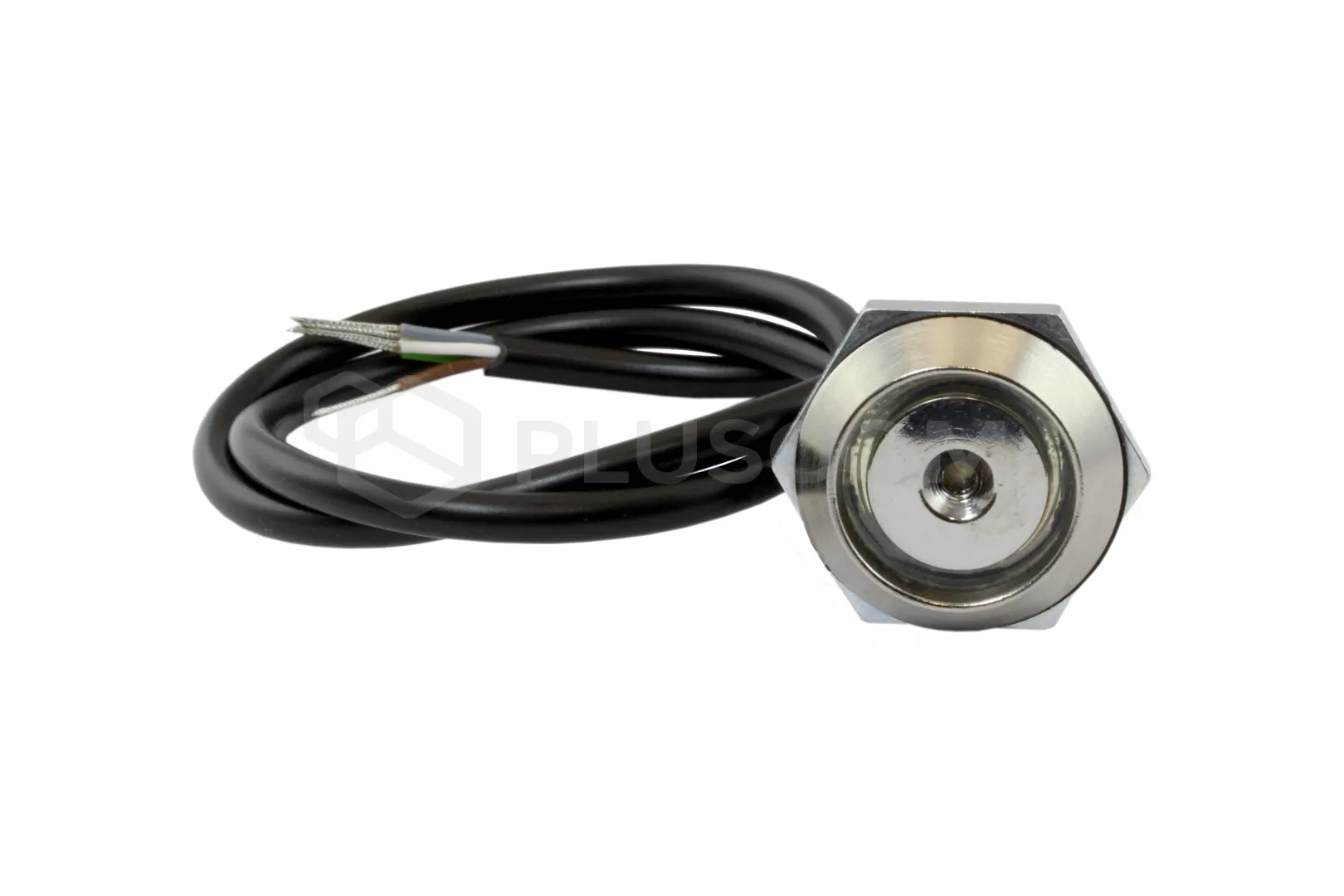

Satel CZ-DALLAS Czytnik pastylek DALLAS

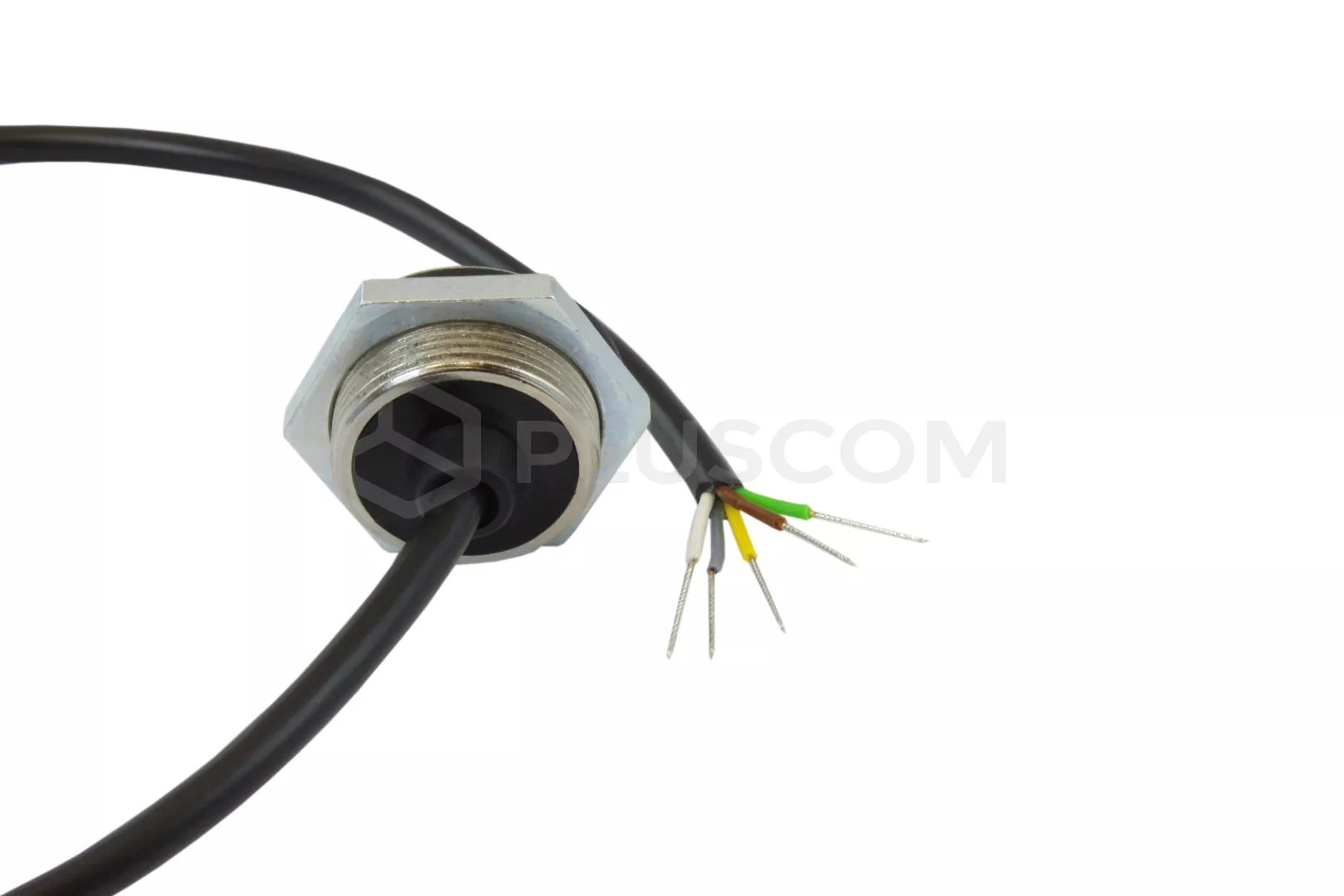

Nakrętka mocująca, przewód 5-żył dł. 40cm:
INSTALACJA
Czytnik CZ-DALLAS przeznaczony jest do montażu na ściankach o grubości do 3 mm.
Może być również instalowany na zewnątrz budynku, bezpośrednio w ścianie lub
futrynie drzwi. Aby zamontować czytnik, należy wywiercić w ściance otwór o
średnicy 20 mm, włożyć czytnik w otwór i od wewnętrznej strony nakręcić
nakrętkę mocującą. W przypadku grubszych ścianek można czytnik umocować przy
pomocy odpowiedniego kleju montażowego.
Kabel czytnika CZ-DALLAS składa się z pięciu przewodów elektrycznych i
ma długość 40cm. Długość kabla łączącego czytnik z modułem kontroli
dostępu ACCO nie powinna przekroczyć 30m. Zarówno ekspander, jak i moduły
kontroli dostępu ACCO, mogą współpracować jednocześnie z dwiema głowicami tego
typu. Pierwsza będzie pełniła rolę terminala A (terminala wejścia), druga –
rolę terminala B (terminala wyjścia).
DANE TECHNICZNE:
- maksymalny pobór prądu: 25 mA
- zakres temperatur pracy: -25°C...+55°C
- maksymalna wilgotność: 93±3%
- średnica otworu montażowego: 20mm
- masa: 24g
