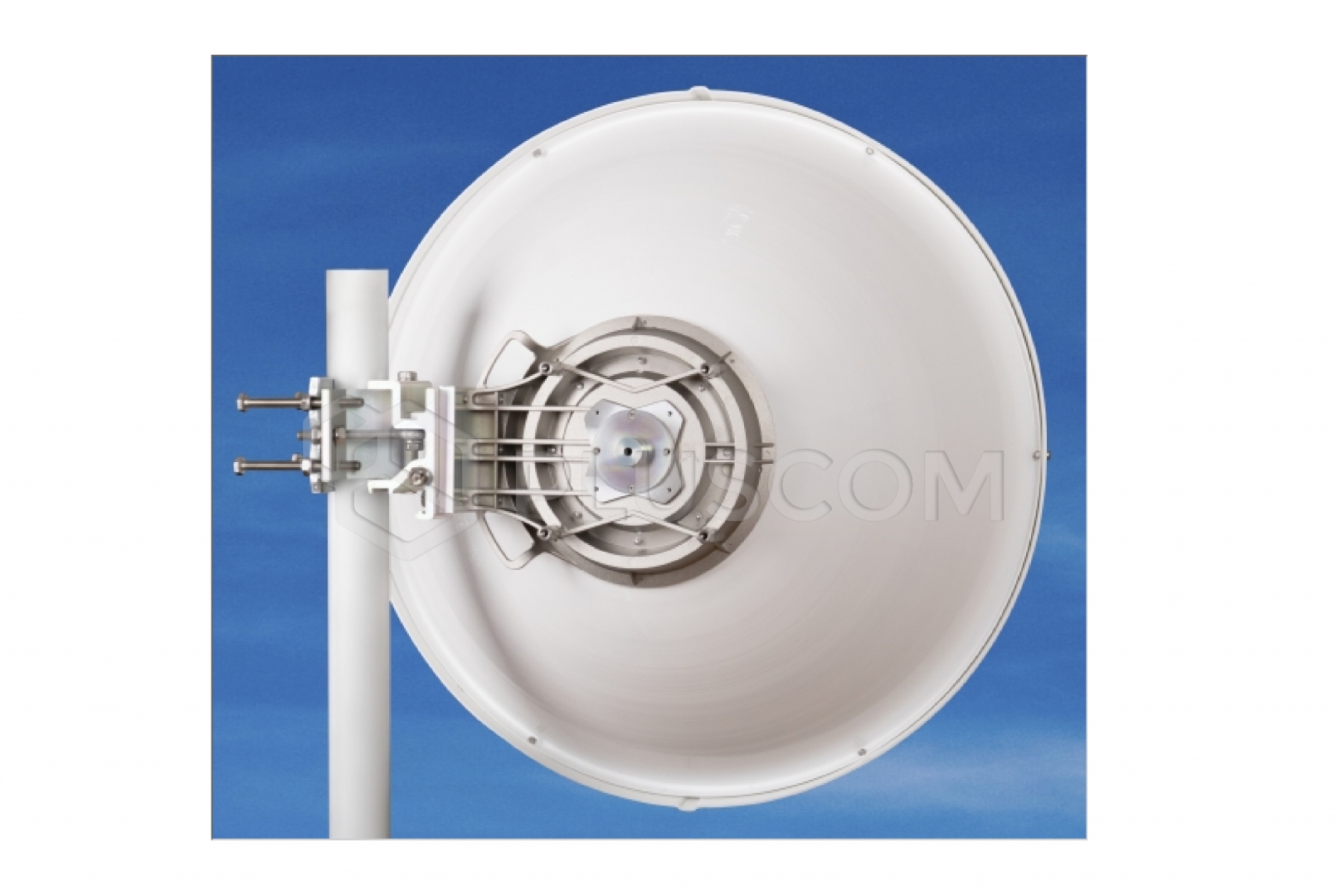

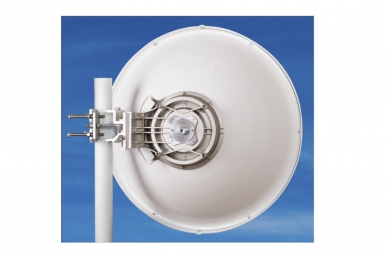

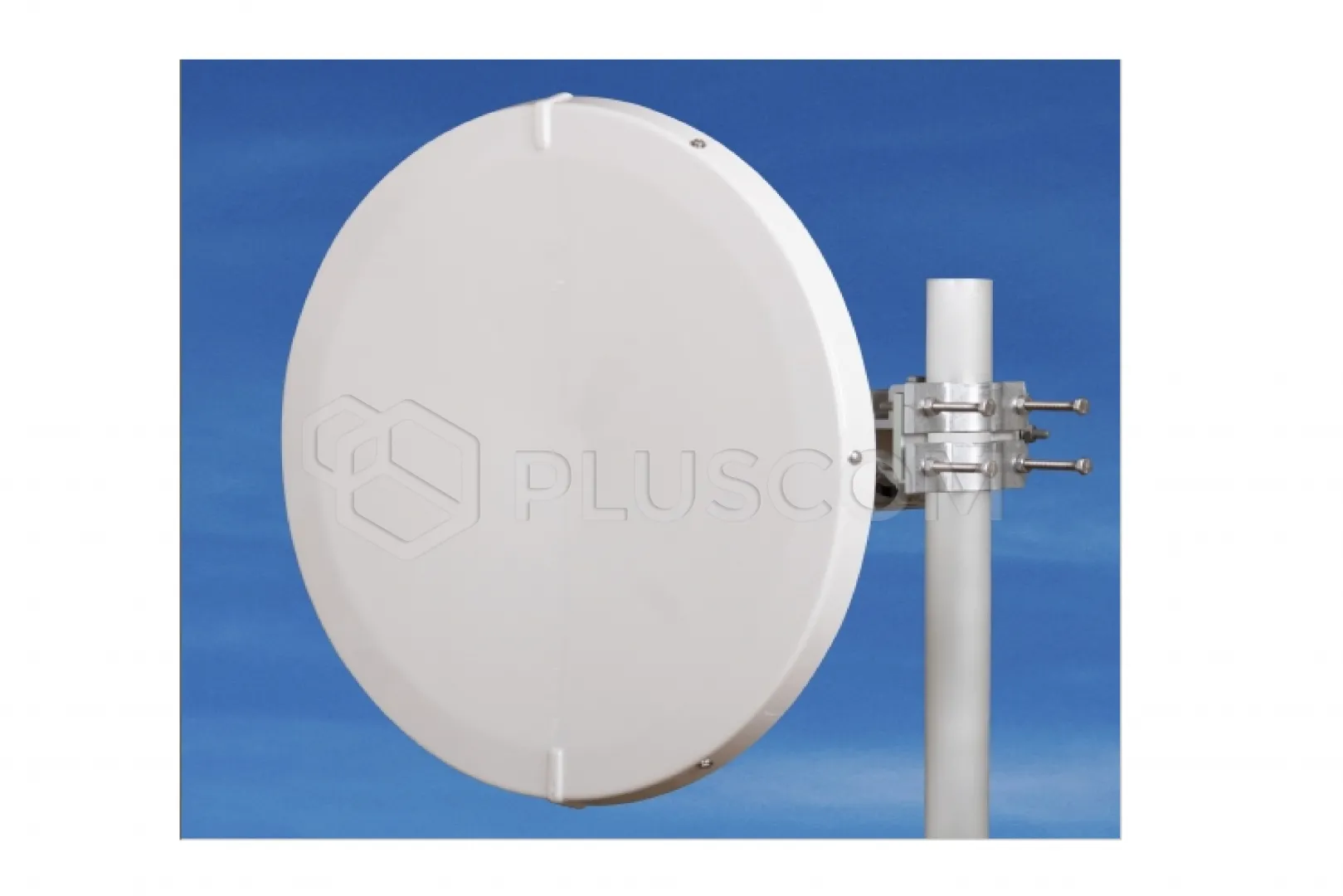

Jirous Antena paraboliczna JRMC-680-17/18

Jirous Antena paraboliczna JRMC-680-17/18

Antena JRMC – 680 – 17/18 przeznaczona jest do łączności mikrofalowej w paśmie częstotliwości 17 i 18 GHz. Precyzyjna praca z głębokim reflektorem spełnia normę ETSI klasy 3 oraz FCC kat. A.

CECHY:

• Głęboka parabola o dużej odporności na zakłócenia i wysokiej wytrzymałości mechanicznej
• Wysoka izolacja sąsiednich ogniw
• W zestawie osłona radarowa
• Masywny uchwyt JDMW-900 z precyzyjnym ustawieniem elewacji i azymutu
• Montaż z prawej i lewej strony
• Wyjątkowa stabilność wiatrowa

Zaprojektowany dla jednostek MW:

• Proszę zapoznać się z przeglądem adapterów
• Inne adaptery na życzenieParametry elektryczne

Parametry techniczne:

• Zakres częstotliwości: 17,1 – 19,7 GHz
• Zysk – niska częstotliwość: 38,6 ± 1 dBi
• Zysk – wysoka częstotliwość: 40,0 ± 1 dBi
• Stosunek przód-tył: ≥ 68 dB
• XPD: ≥ 31 dB
• Szerokość wiązki - 3 dB: 1,5° ± 0,5°
• Tłumienie odbicia: ≥ 17 dB
• Polaryzacja: Liniowa, pionowa/pozioma
• Zgodność elektryczna: US FCC kat. A
• Klasa 3: ETSI EN 302-217-4-2 v1.5.1

Parametry mechaniczne:

• Parabola: Ø 68 cm, stop aluminium
• Kopułka: Tworzywo sztuczne ABS, odporne na promieniowanie UV
• Wejście/wyjście: Falowód kołowy Ø 11 mm
• Montaż na maszcie: Ø 40–120 mm
• Obciążenie wiatrem eksploatacyjnym: 180 km/h
• Wytrzymałość na obciążenie wiatrem: 240 km/h
• Masa anteny: 6,35 kg
• Masa uchwytu: 3,2 kg

Zastosowanie:

• Głęboka parabola dla lepszych parametrów
• Łatwy montaż: najpierw uchwyt, a następnie antena tylko za pomocą 2 śrub
• Precyzyjne ustawienie elewacji (gradientu) i azymutu ± 20°
• Ekstremalna stabilność na wietrze

Antena jest dostarczana z uchwytem, który umożliwia łatwy montaż na maszcie. Uchwyt można zamontować oddzielnie na maszcie.
Następnie wystarczy zawiesić antenę z jednostką mikrofalową.

Uchwyt umożliwia precyzyjną regulację w obu kierunkach. Gotowa do montażu z prawej i lewej strony. W obszarach, w których spodziewane jest występowanie silnych wiatrów, zaleca się montaż na maszcie o średnicy minimalnej ø 50 mm.
