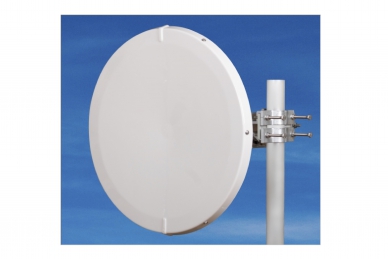

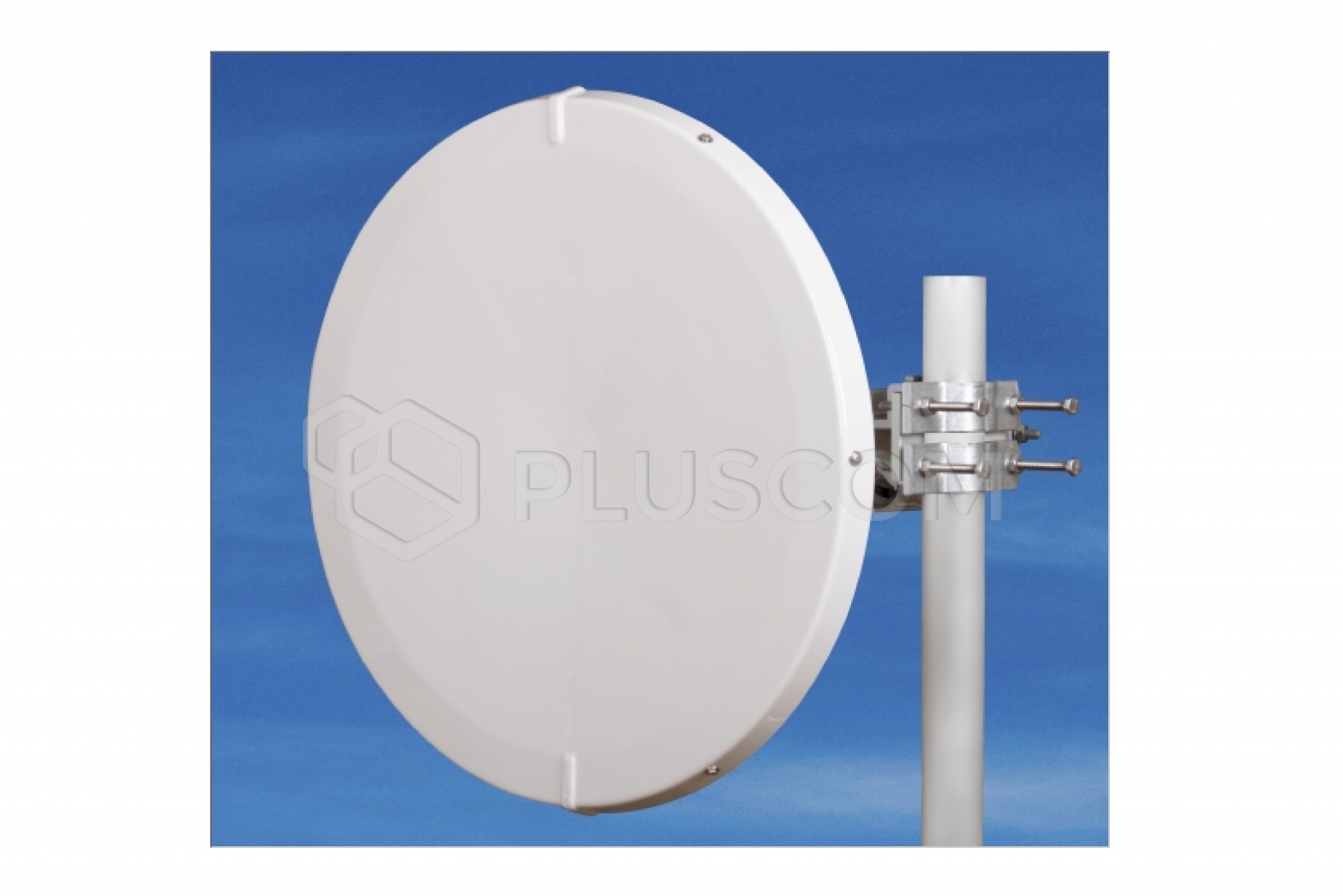

Jirous Antena paraboliczna JRMC-680-15

Jirous Antena paraboliczna JRMC-680-15

Antena JRMC – 680 – 15 przeznaczona jest do łączy mikrofalowych w paśmie częstotliwości 15 GHz. Precyzyjna praca z głębokim reflektorem spełnia normę ETSI klasy 3.

CECHY:

• Głęboka parabola o dużej odporności na zakłócenia i wysokiej wytrzymałości mechanicznej
• Wysoka izolacja sąsiednich ogniw
• W zestawie osłona radarowa
• Masywny uchwyt JDMW-900 z precyzyjnym ustawieniem elewacji i azymutu
• Montaż z prawej i lewej strony
• Wyjątkowa stabilność wiatrowa

Zaprojektowany dla jednostek MW:

• Proszę zapoznać się z przeglądem adapterów
• Inne adaptery na życzenie

Parametry elektryczne:

• Zakres częstotliwości: 14,4 – 15,4 GHz
• Zysk – niska częstotliwość: 37,1 ± 1 dBi
• Zysk – wysoka częstotliwość: 37,7 ± 1 dBi
• Stosunek przód-tył: ≥ 64 dB
• Szerokość wiązki 3 dB: 2,1°
• Tłumienność odbiciowa: ≥ 18 dB
• Polaryzacja: Liniowa, pionowa/pozioma
• Zgodność elektryczna: Klasa 3 ETSI EN 302-217-4-2

Parametry mechaniczne:

• Parabola: Ø 68 cm, stop aluminium
• Kopułka: Tworzywo sztuczne ABS odporne na promieniowanie UV
• Wejście/wyjście: Falowód kołowy Ø 14 mm
• Montaż na maszcie: Ø 40–120 mm
• Obciążenie wiatrem do: 180 km/h (112 mph)
• Odporność na obciążenie wiatrem: 240 km/h (149 mph)
• Masa anteny: 5,7 kg
• Masa uchwytu: 3,2 kg

Zastosowanie:

• Głęboka parabola dla lepszych parametrów
• Łatwy montaż: najpierw uchwyt, a następnie antena tylko za pomocą 2 śrub
• Precyzyjne ustawienie elewacji (nachylenia) ± 16° i azymutu ± 20°
• Ekstremalna stabilność przy wietrze

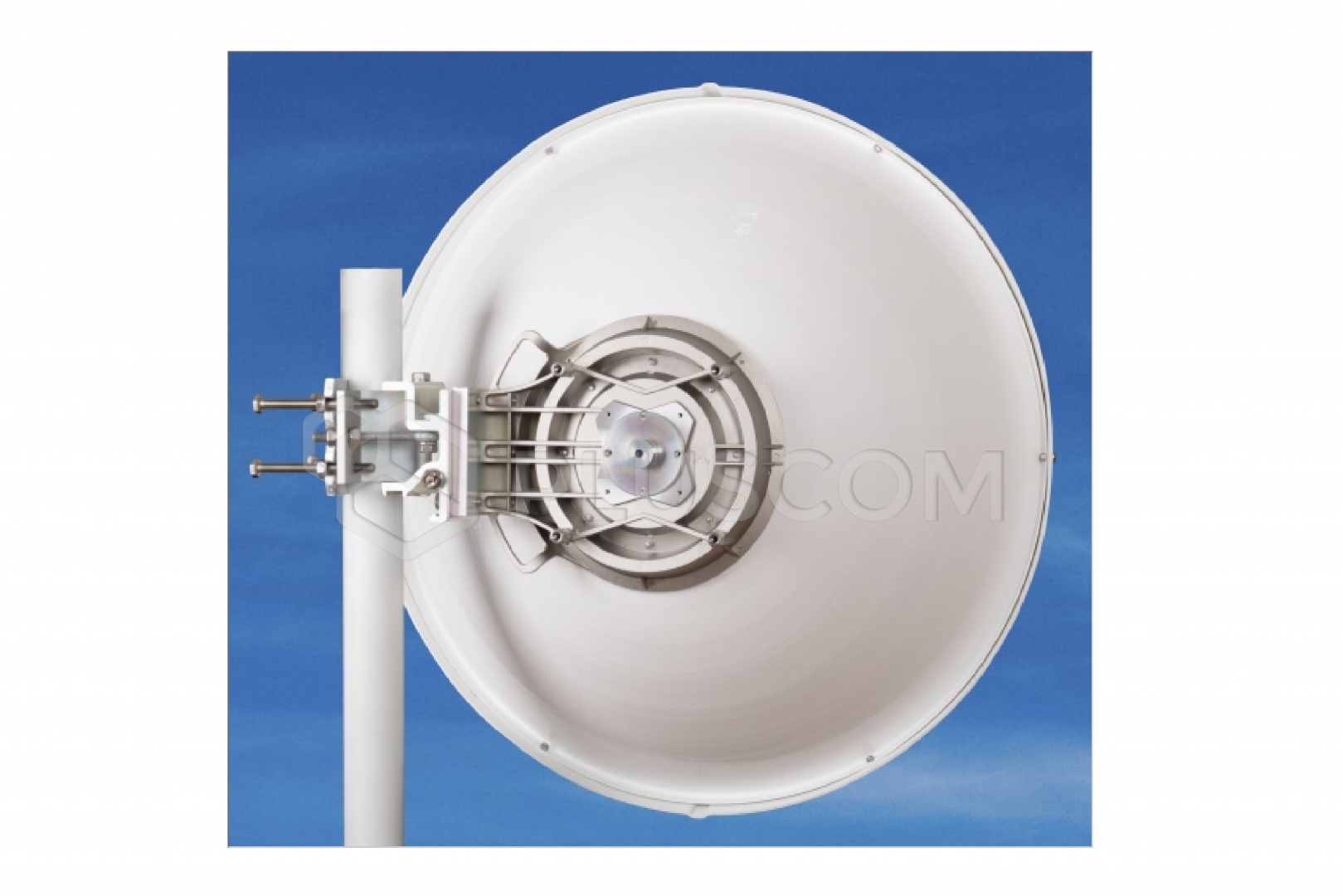

Antena jest dostarczana z uchwytem, który umożliwia łatwy montaż na maszcie. Uchwyt można zamontować oddzielnie na maszcie.
Następnie wystarczy zawiesić antenę z jednostką mikrofalową.

Uchwyt umożliwia precyzyjną regulację w obu kierunkach. Gotowa do montażu z prawej i lewej strony. W obszarach, w których spodziewane jest występowanie silnych wiatrów, zaleca się montaż na maszcie o średnicy minimalnej ø 50 mm.
