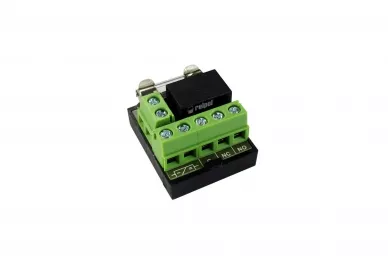

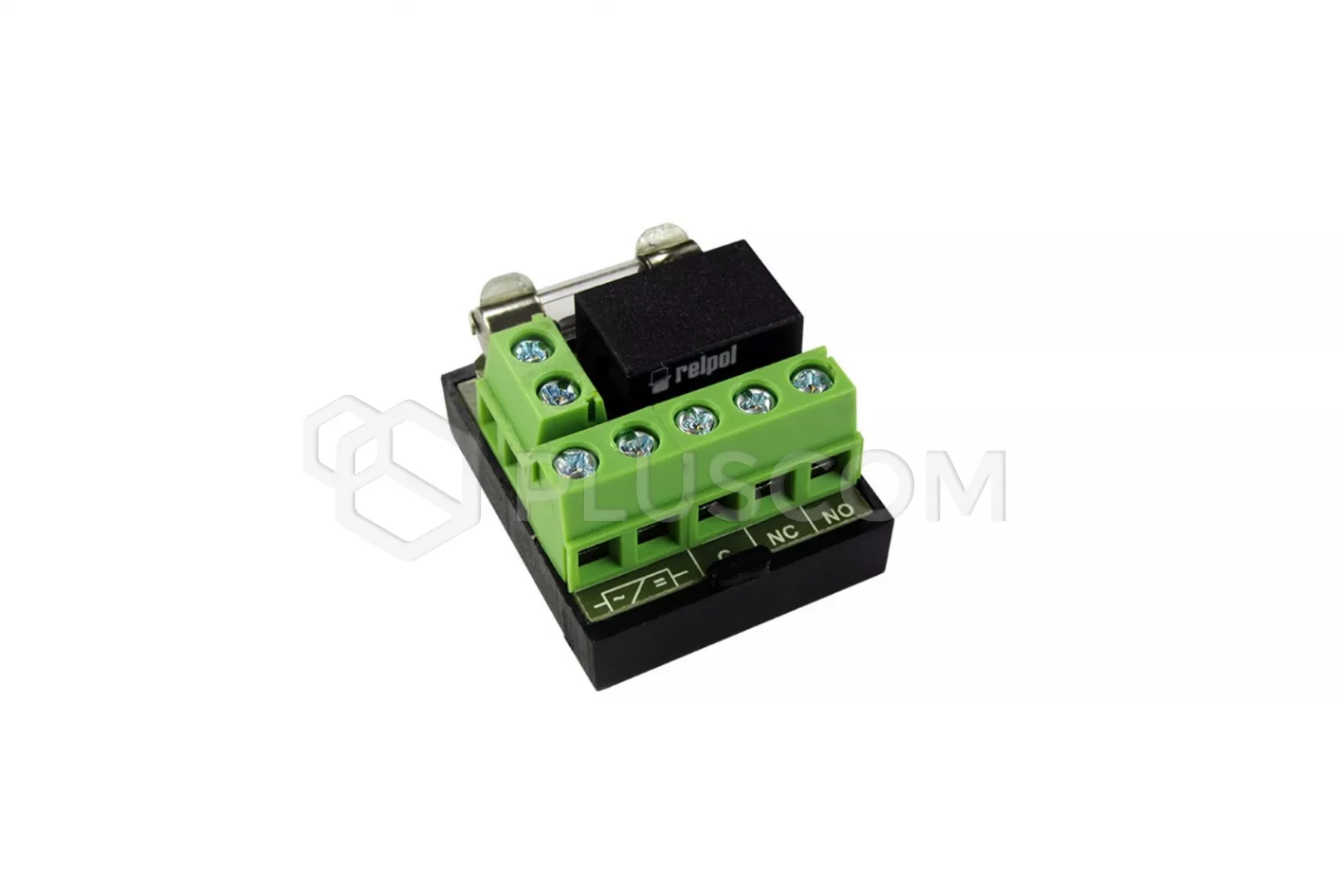

Gorke MPU-121 Moduł przekaźnikowy

Gorke MPU-121 Moduł przekaźnika uniwersalnego

MPU-121 stosowany jest do pracy w układach wymagających sygnałów sterujących w postaci styków przekaźnika na przykład w układach sterowania, sygnalizacji itp. Jest on elementem wykonawczym urządzenia centralnego.

Moduł znajduje zastosowanie w sytuacjach gdy zachodzi potrzeba uzyskania:

• sterowania większym obciążeniem niż pozwala na to wyjście
• oddzielenia galwanicznego wejścia od obciążenia
• sygnału o odwrotnej polaryzacji w stosunku do wejścia

Za pośrednictwem MPU-121 można sterować np. sygnalizatory akustyczne i optyczne, dialery telefoniczne, zaczepy elektromagnetyczne, reflektory podczerwieni itd.

Sterowanie przekaźnikiem może być realizowane zarówno względem plusa jak i minusa. Cewka przekaźnika jest sterowana za pośrednictwem mostka prostowniczego co ułatwia montaż gdyż nie trzeba zwracać uwagi na biegunowość podłączeń i jednocześnie eliminuje potrzebę stosowania diody zabezpieczającej wyjście tranzystorowe przed skutkami przepięć występujących przy stosowaniu elementów indukcyjnych takich jak przekaźniki.
Na listwie wyprowadzeniowej znajdują się zaciski sterujące cewką oraz styki przekaźnika: normalnie otwarty (NO), normalnie zwarty (NC), przełączny (C).
