Somfy Axovia MultiPro 3S RTS 24V Comfort pack, kit portail battant 300kg par vantail (1216497)

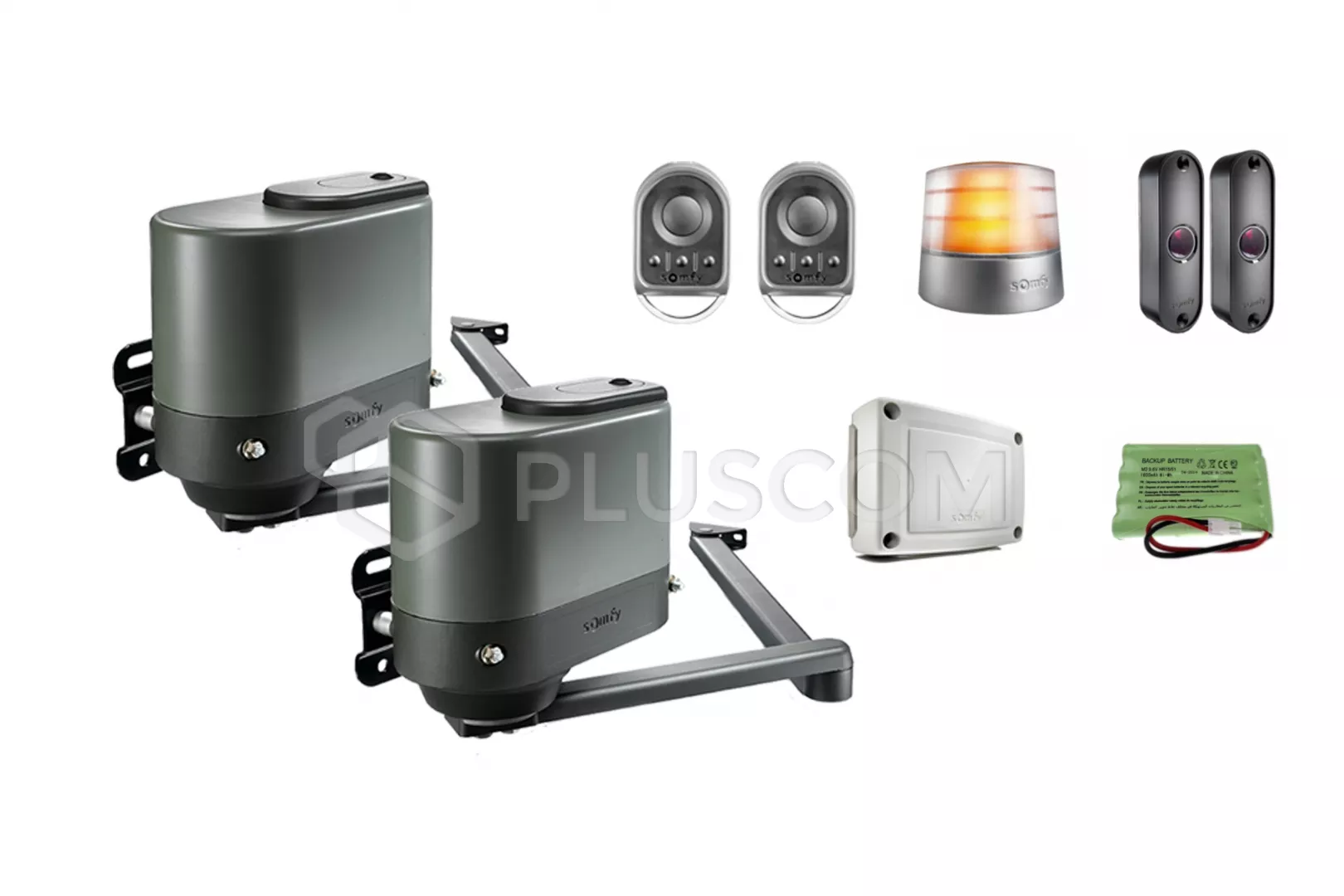

LE KIT COMPREND
- Opérateur Axovia MultiPro RTS avec bras standard - 2 pièces
- Télécommande à 4 canaux Keygo 4 RTS - 2 pièces
- Unité de contrôle 3S RTS
- Lampe Master Pro 24V avec antenne intégrée
- Set de photocellules Master Pro - Bitech
- batterie d'urgence
|
Somfy 1216497 Axovia MultiPro 3S RTS 24V Comfort pack Kit
|
Opérateurs à bras pivotant pour portails à battants avec des longueurs de vantail jusqu'à 2,5 m et des poids jusqu'à 300 kg. Le pack Axovia MultiPro 3S RTS 24V Comfort est un kit polyvalent qui se caractérise par une installation rapide et un fonctionnement intuitif.
Les interrupteurs de fin de course intégrés dans les bras éliminent la nécessité de fixer des butoirs dans le sol.
Pour les installations dans des endroits difficiles d'accès pour les câbles d'alimentation, l'opérateur peut être connecté à un panneau solaire.
Les principales caractéristiques de l'entraînement sont les suivantes
- temps d'ouverture court : 90° en 15 sec.
- bras autobloquants - peuvent résister à une forte pression du vent et aux tentatives d'ouverture par la force
- déverrouillage manuel
- butées en aluminium moulé
- bride en aluminium renforcé
- possibilité d'intégrer une alimentation électrique de secours dans l'entraînement
- fermeture en douceur de la porte
- la façon naturelle d'ouvrir la porte est maintenue sans solliciter la structure de la porte
Une large gamme de bras pour applications spéciales est disponible pour les opérateurs Axovia MultiPro 3S, qui sont utilisés pour :
- l'ouverture sur des pentes jusqu'à 20%.
- l'ouverture vers l'extérieur
- grande ouverture jusqu'à 150°.
- installation avec peu d'espace derrière le vantail
Différentes longueurs de bras permettent une adaptation parfaite à l'installation spécifique.

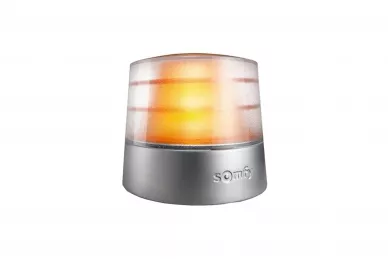

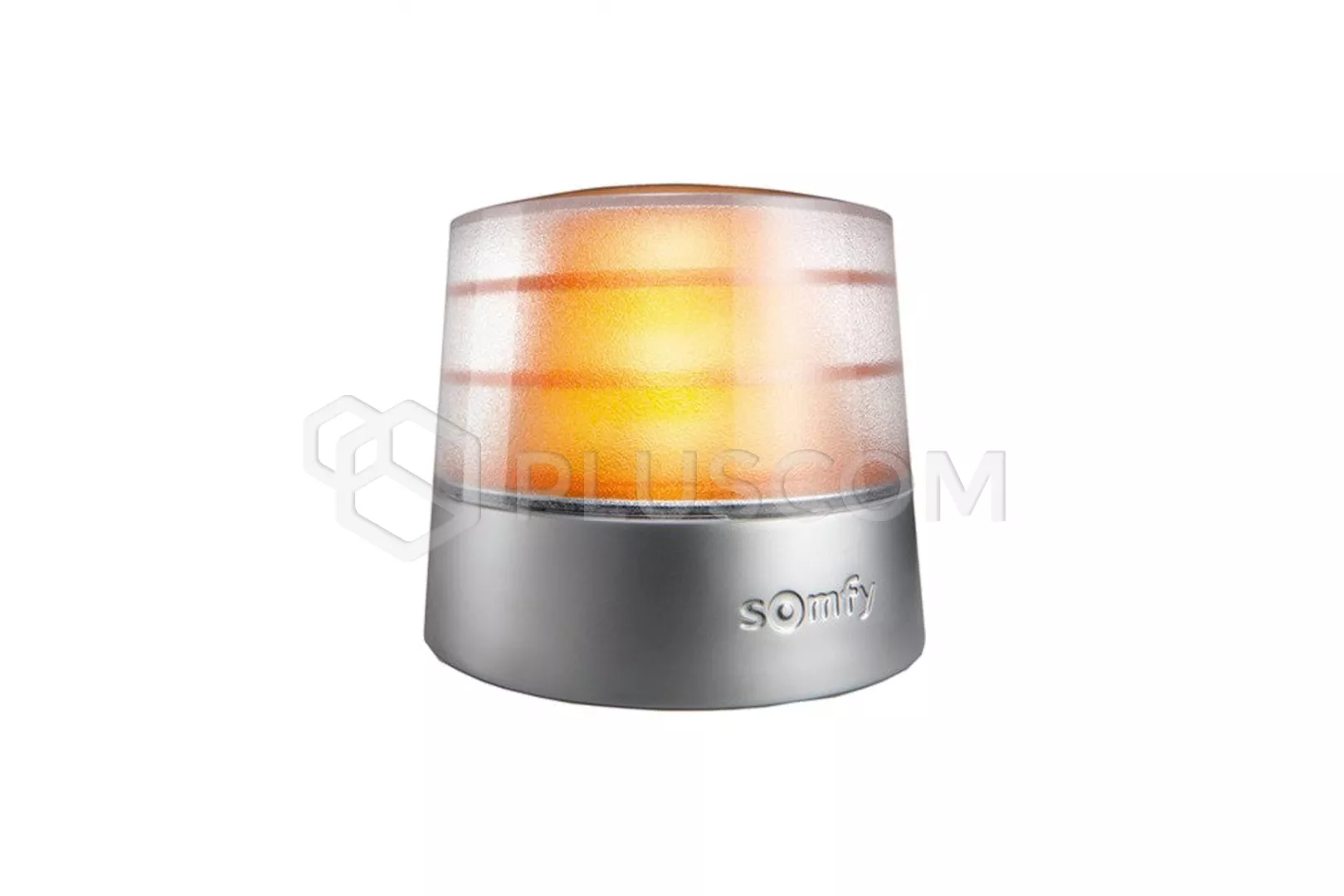

Lampe Orange Master Proindique le mouvement du portail d'entrée. Elle est dotée d'une lumière orange vive et d'une isolation de classe III.
Spécification :
- puissance : 15 W
- alimentation : 24V
- gestion du clignotement : contrôlé par l'unité de contrôle de l'entraînement
- antenne intégrée : RTS 433.42MHz
- classe d'isolation électrique : classe III
- dimensions : 92 x 107 mm
- conditions de travail : -20°C à +60°C
- degré de protection : IP 54
|
Somfy 1216497 Axovia MultiPro 3S RTS 24V Comfort pack Kit
|

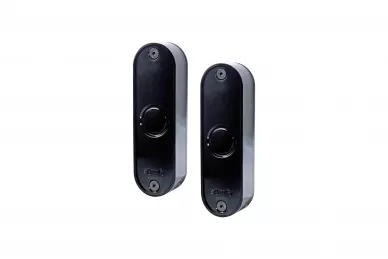

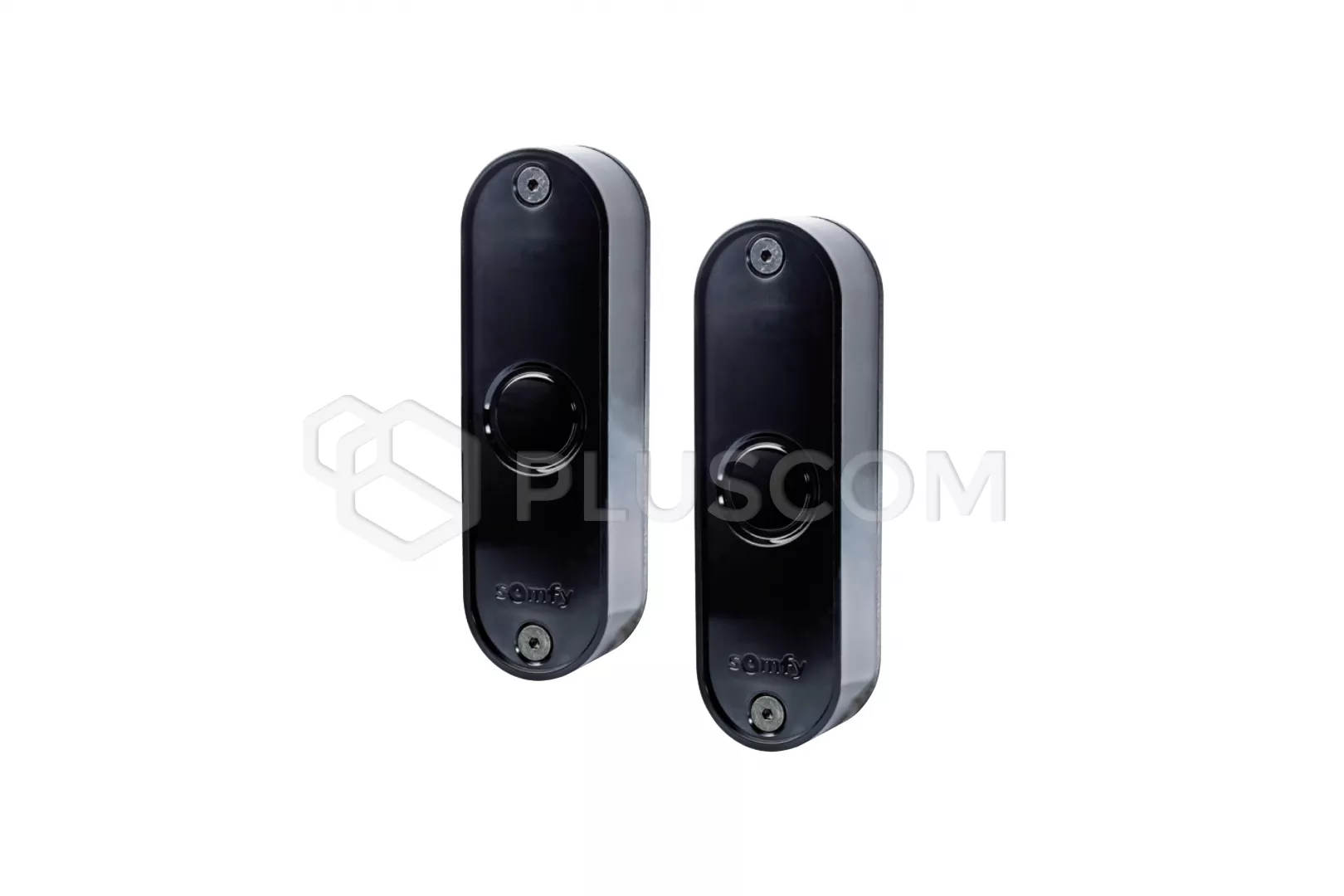

Photocellules Master Pro - Bitech sont des dispositifs discrets pour la détection d'obstacles lors de la fermeture/ouverture de la porte. Elles sont dotées d'un boîtier mince en standard, qui peut également être équipé d'un couvercle métallique pour une protection supplémentaire contre les chocs et le vandalisme.
La distance entre la photocellule émettrice et la photocellule réceptrice doit être comprise entre 2 et 10 mètres.
Spécifications :
- portée : 10 m
- entrée d'auto-test : non
- alimentation : 24 V AC / DC
- puissance de contact : 1 A
- classe d'isolation électrique : Classe III
- dimensions : 120 x 38 x 26 mm
- température de fonctionnement : -20 °C à +60 °C
- degré de protection : IP 54
|
Somfy 1216497 Axovia MultiPro 3S RTS 24V Comfort pack Kit
|
Le kit contient

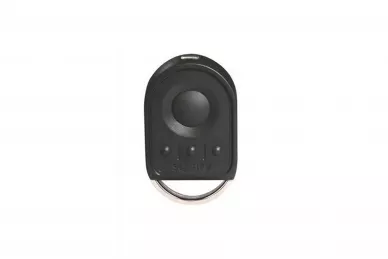

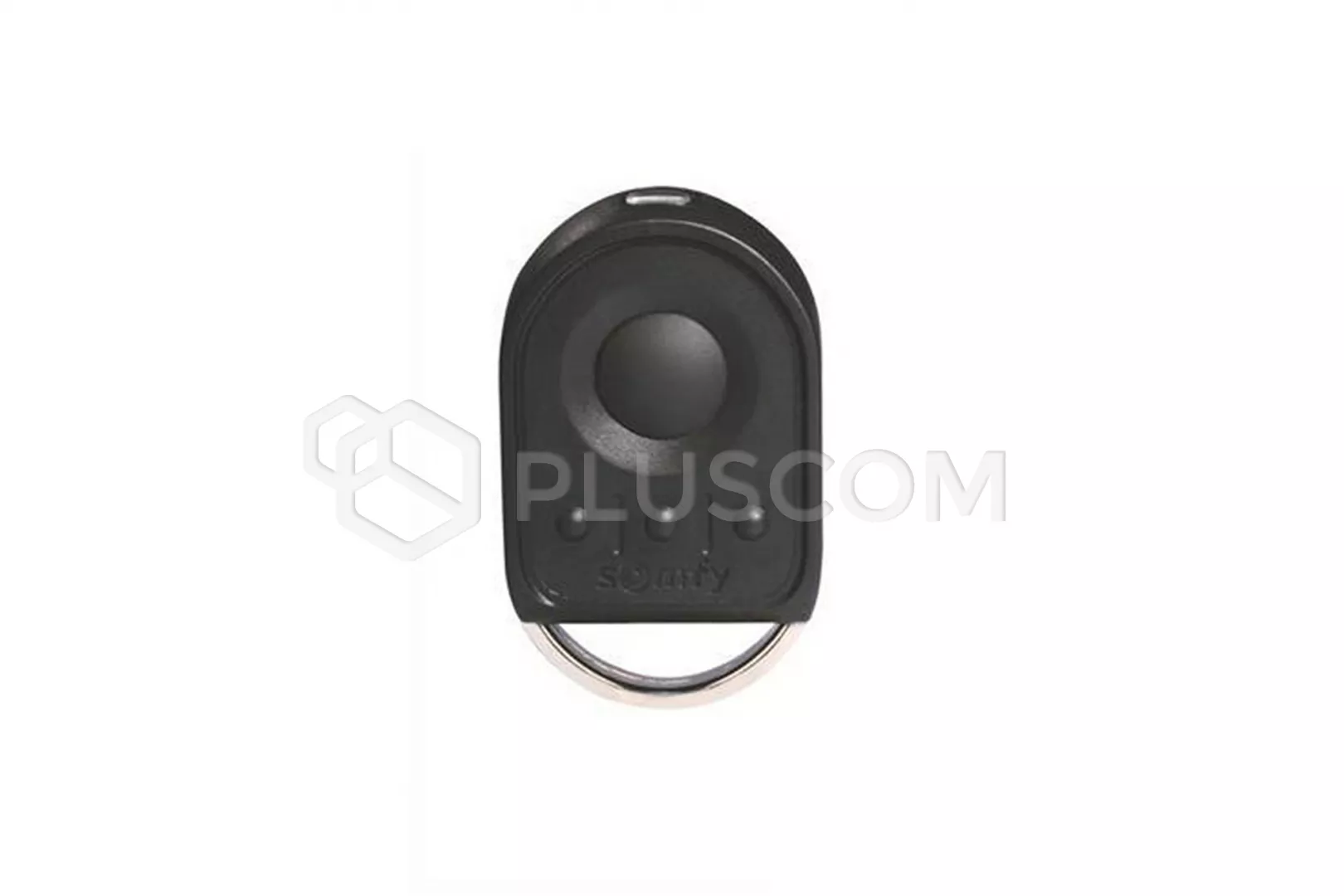

deux télécommandes Keygo 4 RTS à 4 canaux. Ces appareils sont résistants à l'humidité et aux dommages. Le grand bouton central est facile à actionner sans avoir à regarder la télécommande.
Caractéristiques de la télécommande
- nombre de canaux : 4
- fréquence : 433,4 MHz
- portée radio : 30 m
- alimentation : 3 V - pile CR2430
- durée de vie de la batterie : 2 ans
- dimensions : 59 x 35 x 14 mm
- conditions de travail : -20°C à +70°C
- degré de protection : IP30
|
Somfy 1216497 Axovia MultiPro 3S RTS 24V Comfort pack Kit
|
Le variateur est contrôlé par une unité de commande 3S RTS, qui peut commander un ou deux actionneurs. L'unité de commande est prête à fonctionner en 2 minutes et tous les réglages sont préprogrammés.
Il est possible de sélectionner des paramètres pour un fonctionnement non standard. Elle dispose d'une large gamme d'accessoires de sécurité à connecter à l'unité de contrôle et de la possibilité de connecter un éclairage de zone (par ex. 500W halogène).
Le menu du panneau de commande est intuitif. Le marquage de couleur différente des fils de câblage élimine les erreurs de connexion et le système de programmation rend les erreurs impossibles.
L'état de fonctionnement du variateur, les codes d'erreur et les dysfonctionnements du variateur sont affichés en temps réel. Le nombre de cycles de travail, les rapports, etc. sont également affichés.
SPÉCIFICATIONS DU PANNEAU DE COMMANDE
- Alimentation électrique : 230 V - 50Hz
- Puissance : 800 W (avec éclairage de 500 W)
- Interface de programmation à 7 boutons : Ecran LCD à 3 caractères
- Fréquence radio RTS : 433.42MHz
- Nombre de télécommandes pouvant être mémorisées : max. 40 canaux
- Degré de protection : IP 44
- Conditions de fonctionnement : -20°C à +60°C
SPÉCIFICATIONS DE L'ACTIONNEUR
- alimentation principale : 220-230 V - 50-60 Hz
- alimentation du moteur électrique : 24 VDC
- alimentation des accessoires : 24 V DC / 1200mA
- consommation électrique maximale : 130 W
- distance minimale derrière le vantail : 450 mm
- décalage maximal des paumelles : 400 mm
- éclairage : 500 W max. halogène
- temps d'ouverture à 90° 15 secondes
- nombre de télécommandes pouvant être mémorisées : max. 40 canaux
- température de fonctionnement : -20 °C à +60 °C
- classe de sécurité : IP 44
