SCOT EL-600SL2 Interrupteur électromagnétique
Pont électromagnétique avec capacité de charge : 280kg
Alimentation électrique : DC 12V / 24V
Courant : 480mA / 240mA
Sortie relais : OUI, NO/NC
LED d'informationOUI
Lieu d'installation : à l'intérieur
SCOT EL-600SL2 Cavalier électromagnétique (280kg)
Les cavaliers électromagnétiques sont
utilisés dans les systèmes de contrôle d'accès peuvent être utilisés de manière interchangeable avec les gâches électriques inversées. Elles peuvent être utilisées dans les systèmes d'évacuation où une action est requise pour ouvrir (déverrouiller) la porte en cas de panne de courant.
Les gâches
avantage décisif par rapport aux ouvre-portes électriques réversibles
est l'absence de mécanique
mécaniques qui nécessiteraient une lubrification, une maintenance ou un entretien. Même en cas d'ouverture fréquente de la porte, il n'y a pratiquement pas d'usure mécanique.
La gâche est

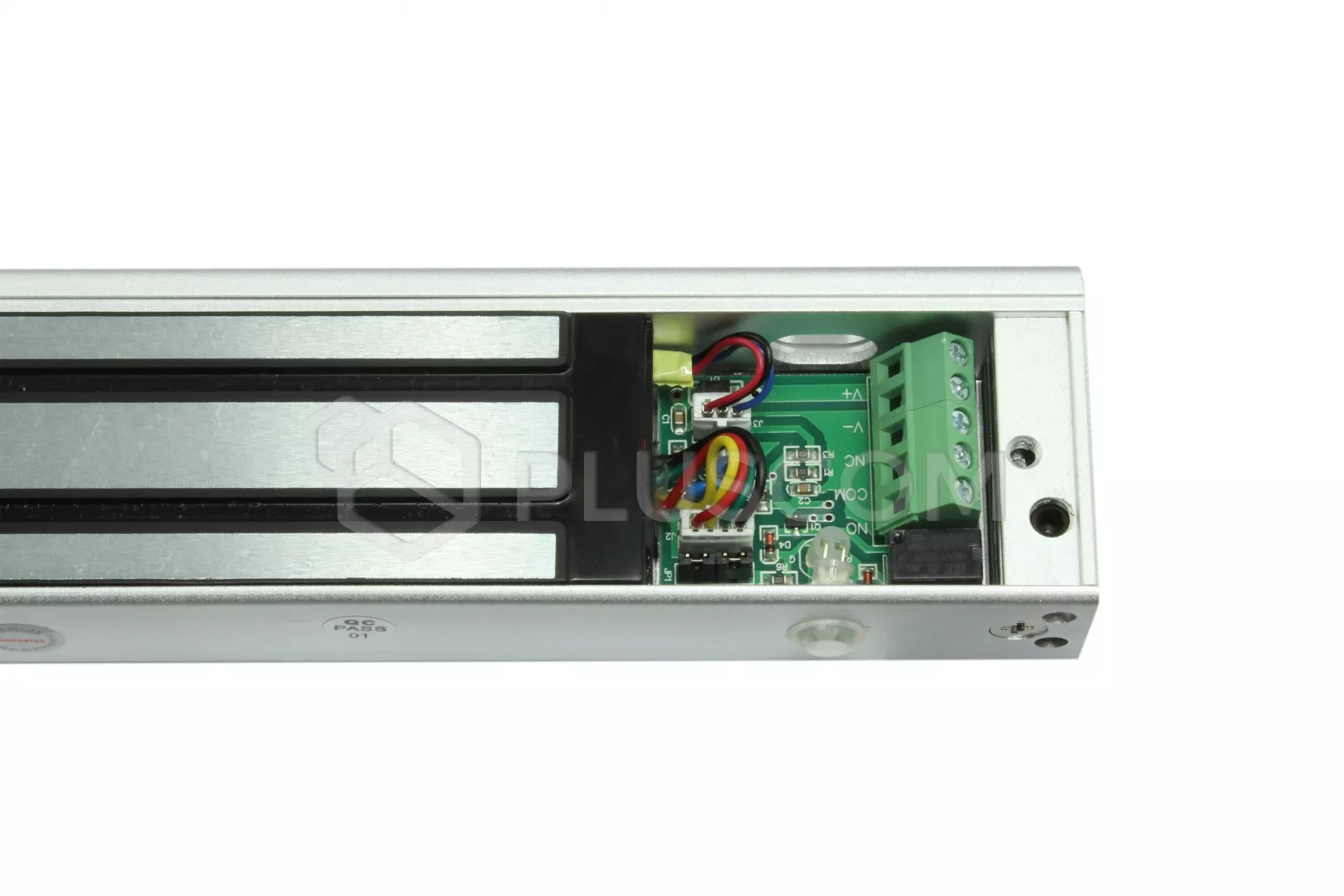

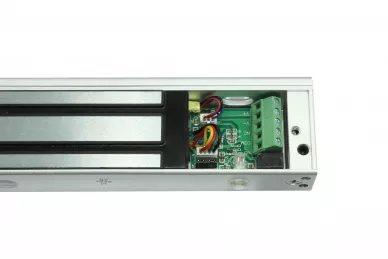

est équipée d'un relais NO/NCqui peut être utilisé dans un système de contrôle d'accès pour indiquer l'état de la serrure. Cela nous permet de transmettre des informations du type "ouvert/fermé" au système d'alarme pour indiquer l'état de la porte. Une LED bicolore située sur le boîtier du cavalier indique l'état de l'entrée :
- si la porte est fermée, la LED s'allume en vert
- lorsque la porte est ouverte ou pas complètement fermée, la LED s'allume en rouge
- lorsque la bobine n'est pas alimentée - la LED est éteinte
PRINCIPE DE FONCTIONNEMENT

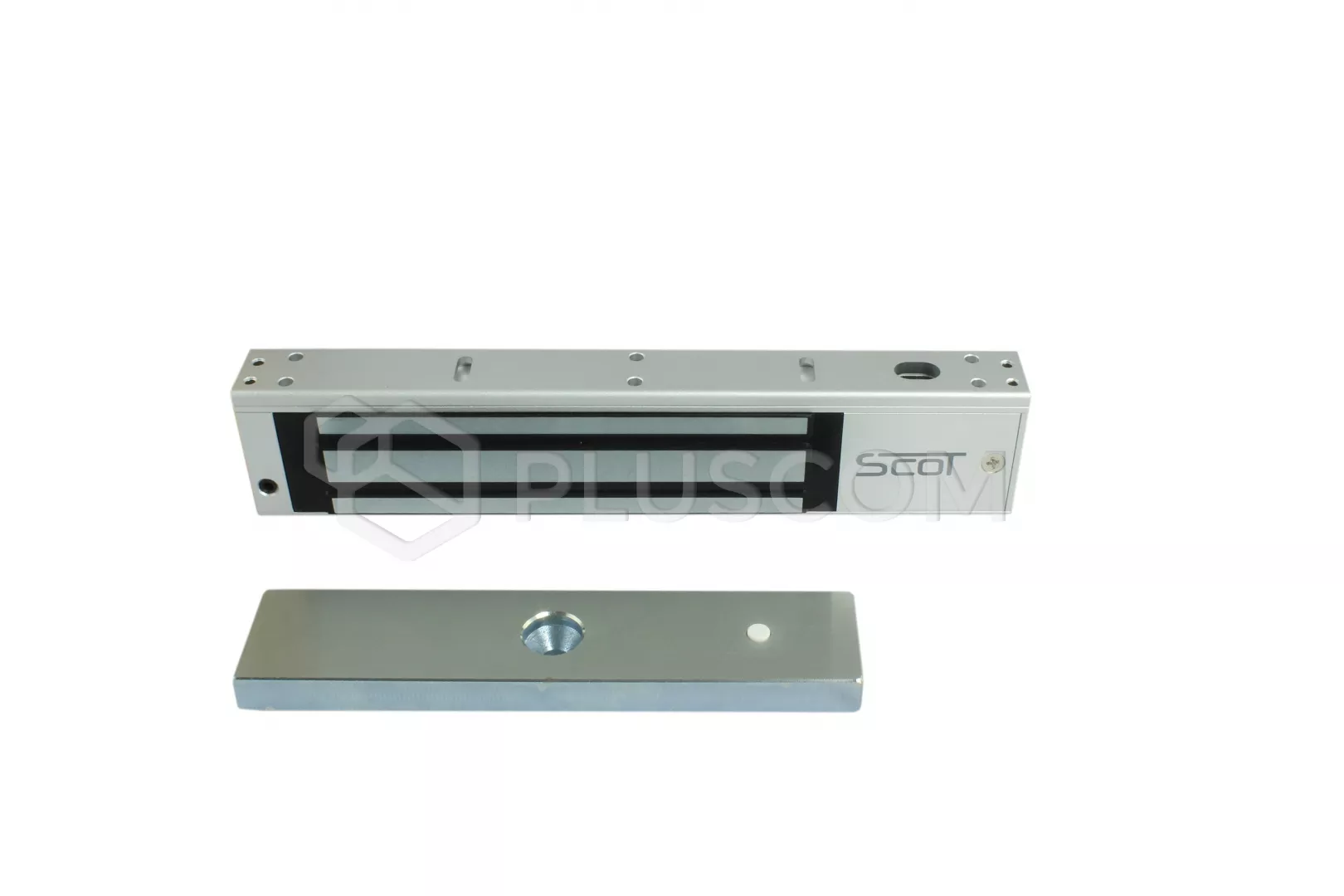

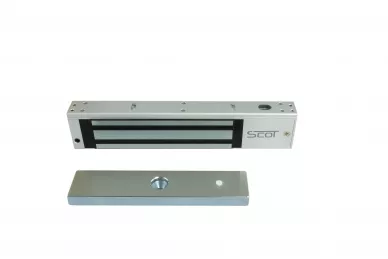

Il repose sur l'électro-aimant monté sur le cadre de la porte, qui attire une plaque métallique placée sur le vantail de la porte.
L'électro-aimant peut supporter une pression allant jusqu'à 280 kg.
Pour que la porte soit verrouillée, une tension doit être présente aux bornes.

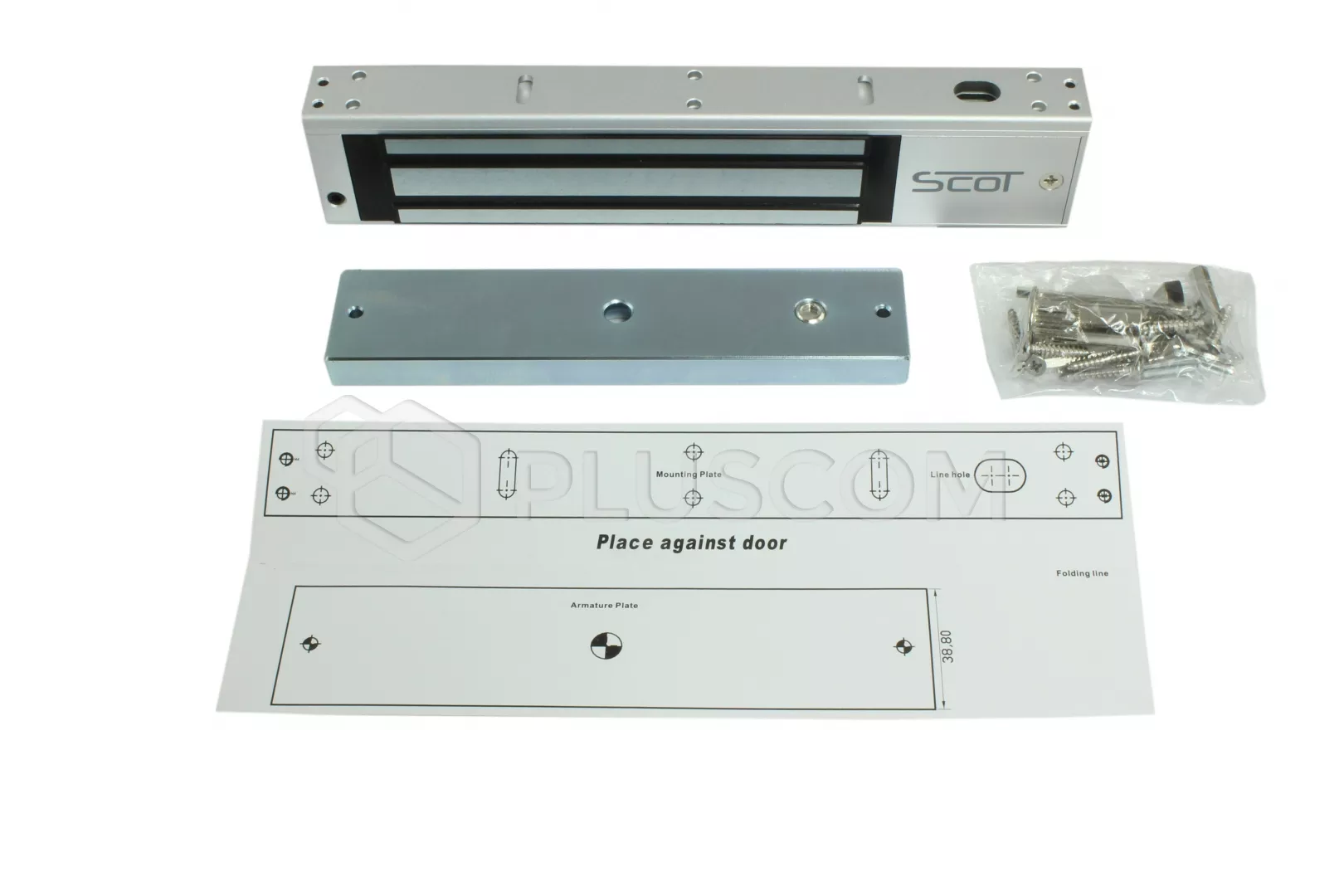

En standard, l'électro-aimant est monté sur le cadre de la porte. La plaque métallique est vissée sur le battant de la porte.
