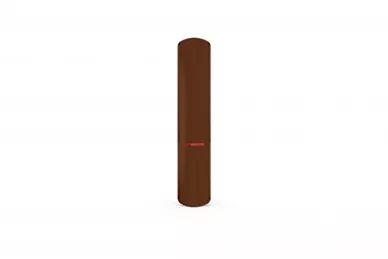

Satel XD-2 BR Détecteur universel, marron

Satel XD-2 BR Détecteur universel câblé, marron

Le détecteur multifonction XD-2 BR peut fonctionner avec n'importe quel panneau de contrôle. Plusieurs détecteurs sont intégrés dans le petit boîtier. Le détecteur peut fonctionner dans l'un des 4 modes suivants. Le type de détecteur identifié dans le système est déterminé par l'installateur à l'aide de commutateurs DIP. Deux aimants pour un montage en surface ou encastré sont fournis avec le détecteur.

MODES DE FONCTIONNEMENT DU DÉTECTEUR :

Détecteur magnétique

• détecte l'ouverture de portes, de fenêtres, etc.
• dispose d'une entrée pour la connexion d'un détecteur câblé de type NC
• 1 sortie d'alarme

Détecteur de chocs

• Détecte les chocs et les vibrations accompagnant les tentatives d'ouverture forcée d'une porte ou d'une fenêtre.
• dispose d'une entrée pour le raccordement d'un détecteur câblé de type NC
• 1 sortie alarme

Détecteur de chocs et de magnétisme

• Détecte les chocs et les vibrations accompagnant les tentatives d'ouverture forcée d'une porte ou d'une fenêtre.
• détecte l'ouverture de portes, de fenêtres, etc.
• dispose d'une entrée pour le raccordement d'un détecteur NC câblé
• 1 ou 2 sorties d'alarme

Détecteur d'inondation

• Détection d'une inondation dans les locaux équipés d'une installation d'eau
• dispose d'une entrée pour la connexion d'une sonde d'inondation externe FPX-1 BR (sonde à acheter séparément)

CARACTÉRISTIQUES

• sélection de la fonctionnalité du détecteur à l'aide de commutateurs DIP
• surveillance de la tension d'alimentation
• LED de signalisation
• LED de signalisation marche/arrêt à distance
• protection contre l'ouverture du boîtier et le décrochage de la terre

DONNÉES TECHNIQUES

• tension d'alimentation : 12 V DC
• consommation de courant en veille : 12,5 mA
• consommation de courant maximale : 14 mA
• sorties
• • alarme NC (relais NC, charge résistive) : 40mA/24V DC
  • alarme S (relais NF, charge résistive) : 40mA/24V DC
  • autoprotection (NC) : 40mA/24V DC
• résistance du contact du relais
• • Sortie d'alarme NC : 26 Ω
  • Sortie alarme S : 26 Ω
• Sensibilité de l'entrée SNS :
• • Détecteur de type NC : 150 ms
  • sonde d'inondation : 1 s
• normes respectées : EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-6
• Degré de protection selon EN 50131-2-6 : Grade 2
• Classe environnementale selon EN 50130-5 : II
• Plage de température de fonctionnement -10°C...+55°C
• dimensions du boîtier du détecteur : 20 x 102 x 23 mm
• dimensions du boîtier de l'aimant pour montage en surface : 15 x 52 x 6 mm
• dimensions de la plaque magnétique pour montage en surface : 15 x 52 x 6 mm
• dimensions du boîtier magnétique encastré : ø10 x 28 mm
• Poids : 46 g
