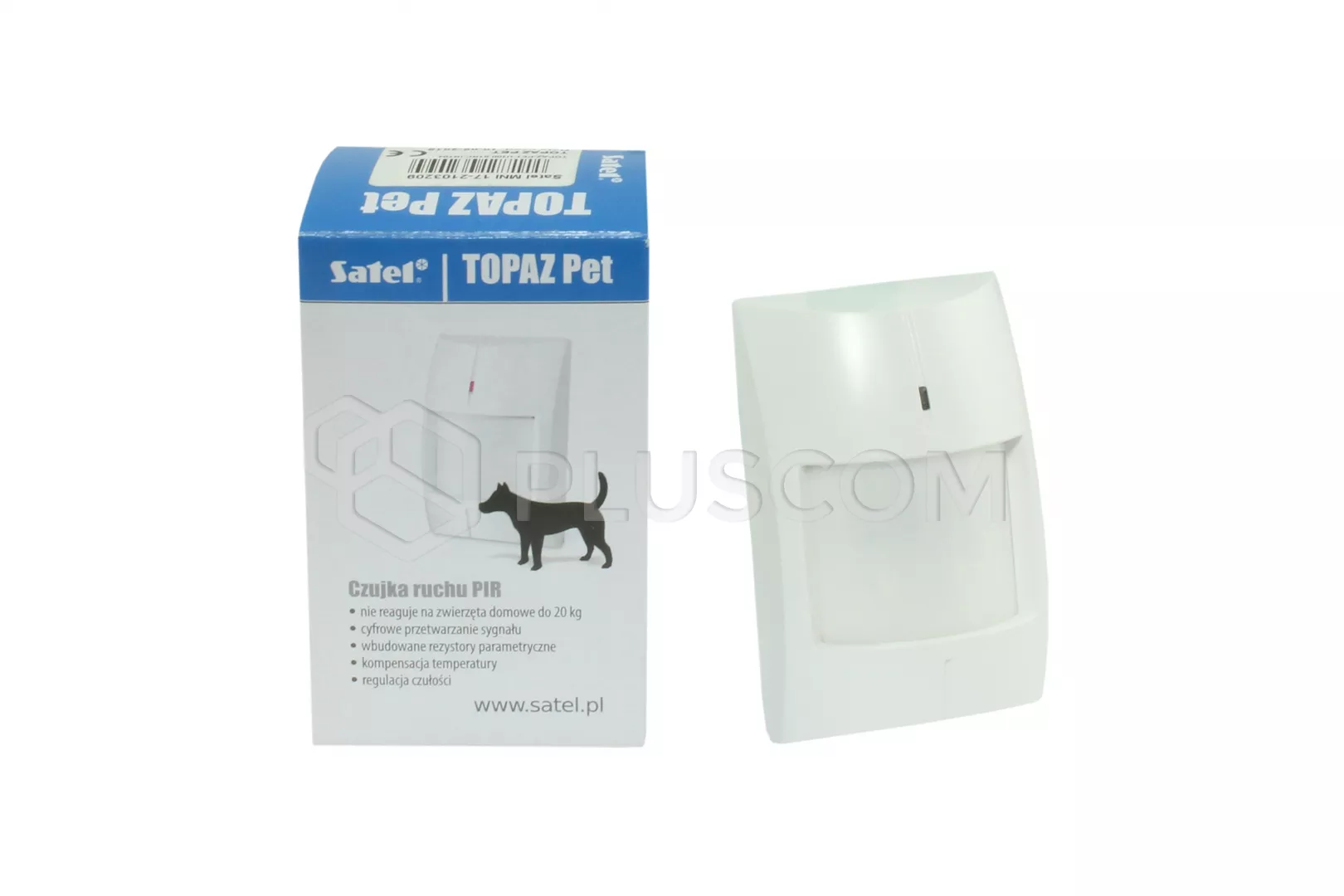

Satel TOPAZ Pet

Détecteur TOPAZ Pet permet de détecter les mouvements dans la zone protégée. Le détecteur peut coopérer avec n'importe quelle centrale et, grâce à des cavaliers, il peut être configuré de manière à simplifier l'installation en cas de coopération avec des centrales d'alarme SATEL.

La petite taille du boîtier et le design attrayant du détecteur font qu'il n'interfère que très peu avec le design des locaux protégés, ce qui ne manquera pas d'être apprécié par les clients les plus exigeants.

Détecteur TOPAZ Pet est équipé de résistances paramétriques intégrées, ce qui facilite son installation.

Caractéristiques

• Double pyroélément.
• Algorithme numérique pour la détection des mouvements.
• Compensation numérique de la température.
• La sensibilité de détection peut être spécifiée.
• Résistance aux mouvements des animaux jusqu'à 20 kg.

• Résistances paramétriques intégrées (2EOL).
• LED pour l'indication de l'alarme.
• Protection contre l'ouverture du boîtier.

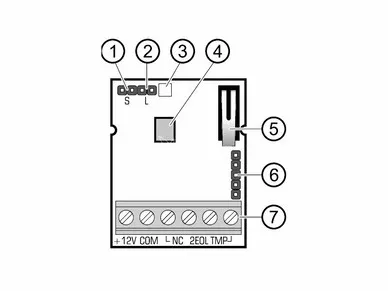

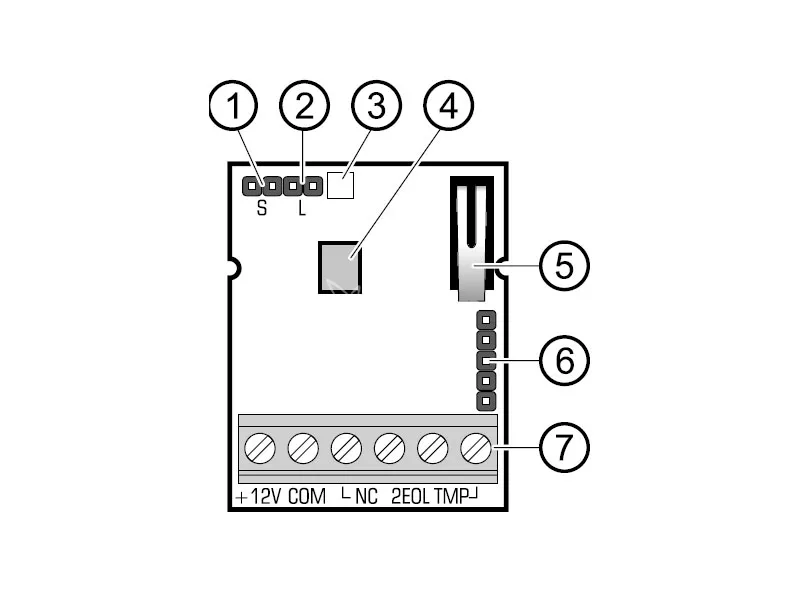

Description selon dessin :

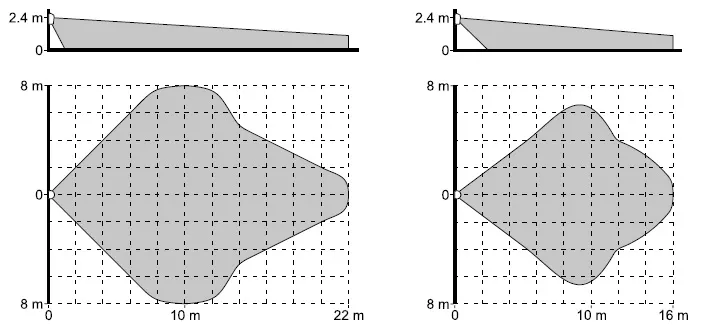

1. Broches S pour déterminer la sensibilité du détecteur :
   • fermé - sensibilité élevée (zone de détection de la sensibilité élevée) ;
   • ouvert - sensibilité normale (zone de détection de la sensibilité normale).
2. Les broches L permettent d'allumer ou d'éteindre la LED. La LED est allumée lorsque les broches sont court-circuitées.
3. LED d'indication rouge :
   • alarme - s'allume pendant 2 secondes ;
   • démarrage - clignote rapidement ;
4. pyroélément. Ne pas toucher le pyroélément pour éviter de le contaminer.
5. contact d'autoprotection.
6. broches pour la configuration des sorties d'alarme du détecteur. Si les cavaliers sont placés comme indiqué dans la figure 2, les résistances paramétriques intégrées sont utilisées. Si les cavaliers sont placés comme indiqué dans la figure 3, les résistances paramétriques intégrées ne sont pas utilisées.
7. terminaux :
   • +12V - entrée d'alimentation ;
   • COM - terre ;
   • 2EOL - sortie d'alarme (2EOL/NC) - lors de la connexion du détecteur au panneau de contrôle, connectez une borne à la borne de terre et l'autre à la borne d'entrée ;
   • NC - sortie d'alarme (relais NC)
   • TMP - sortie d'autoprotection (NC)

Satel TOPAZ Pet

Montage

Toutes les connexions électriques doivent être effectuées hors tension.

1. Ouvrir le boîtier

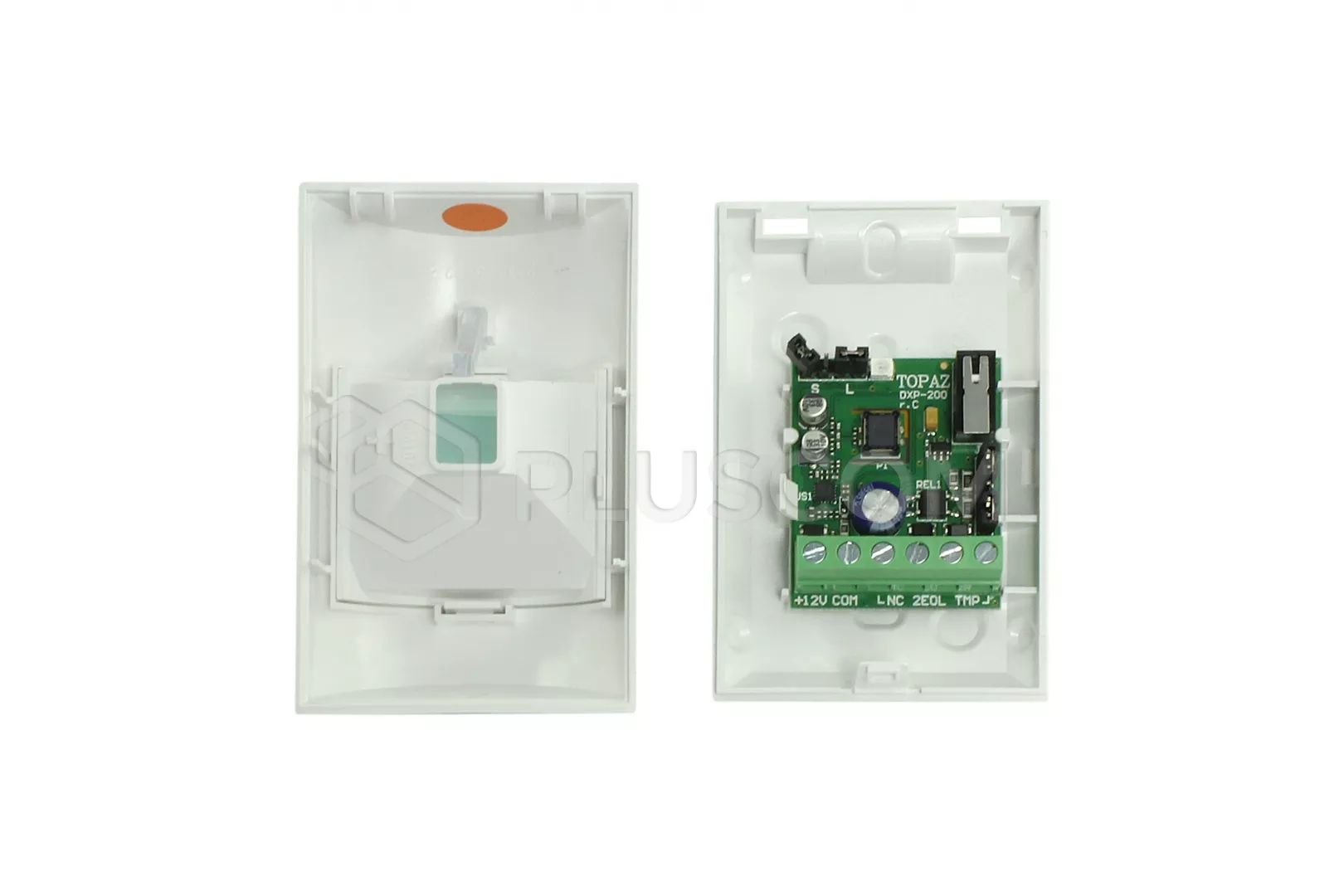

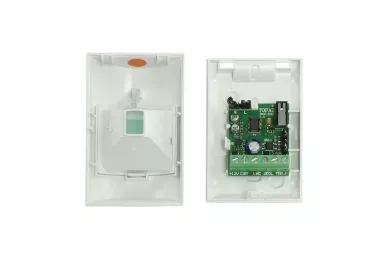

2. Retirer la carte électronique.
3. Faire des trous pour les vis et les câbles dans la base du boîtier.
4. Faire passer le câble par le trou réalisé.
5. Fixer la base du boîtier au mur à l'aide de chevilles et de vis.
6. Connecter les fils aux bornes appropriées.
7. Déterminer les paramètres de fonctionnement du détecteur à l'aide des cavaliers.
8. Fermez le boîtier du détecteur.

Mise en service et test de portée

Remarque : la LED doit être allumée lors du test de la portée du détecteur.

1. Mettez l'appareil sous tension. Le voyant commence à clignoter, indiquant que le détecteur est en train de démarrer.
2. Lorsque la LED cesse de clignoter, vérifiez qu'un mouvement dans la zone de détection du détecteur déclenche le relais d'alarme et allume la LED.
