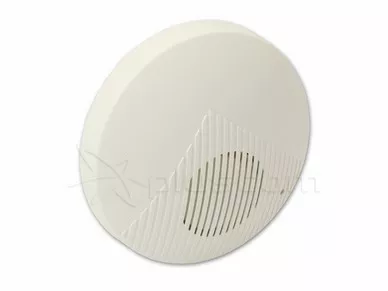

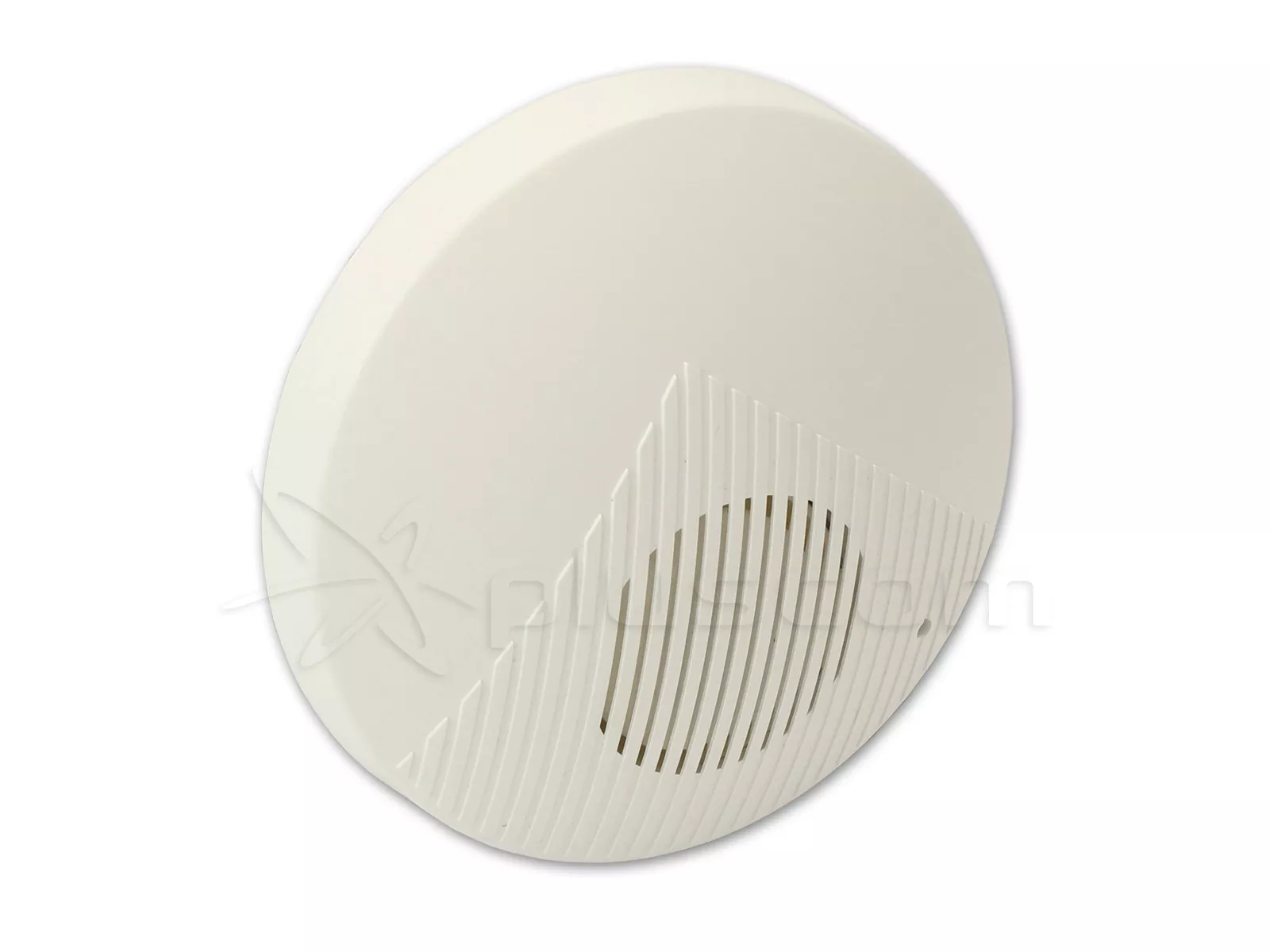

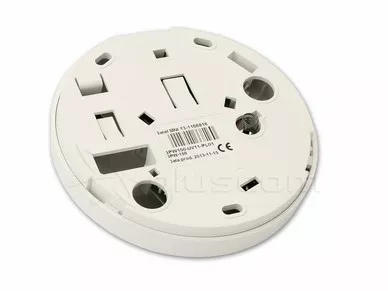

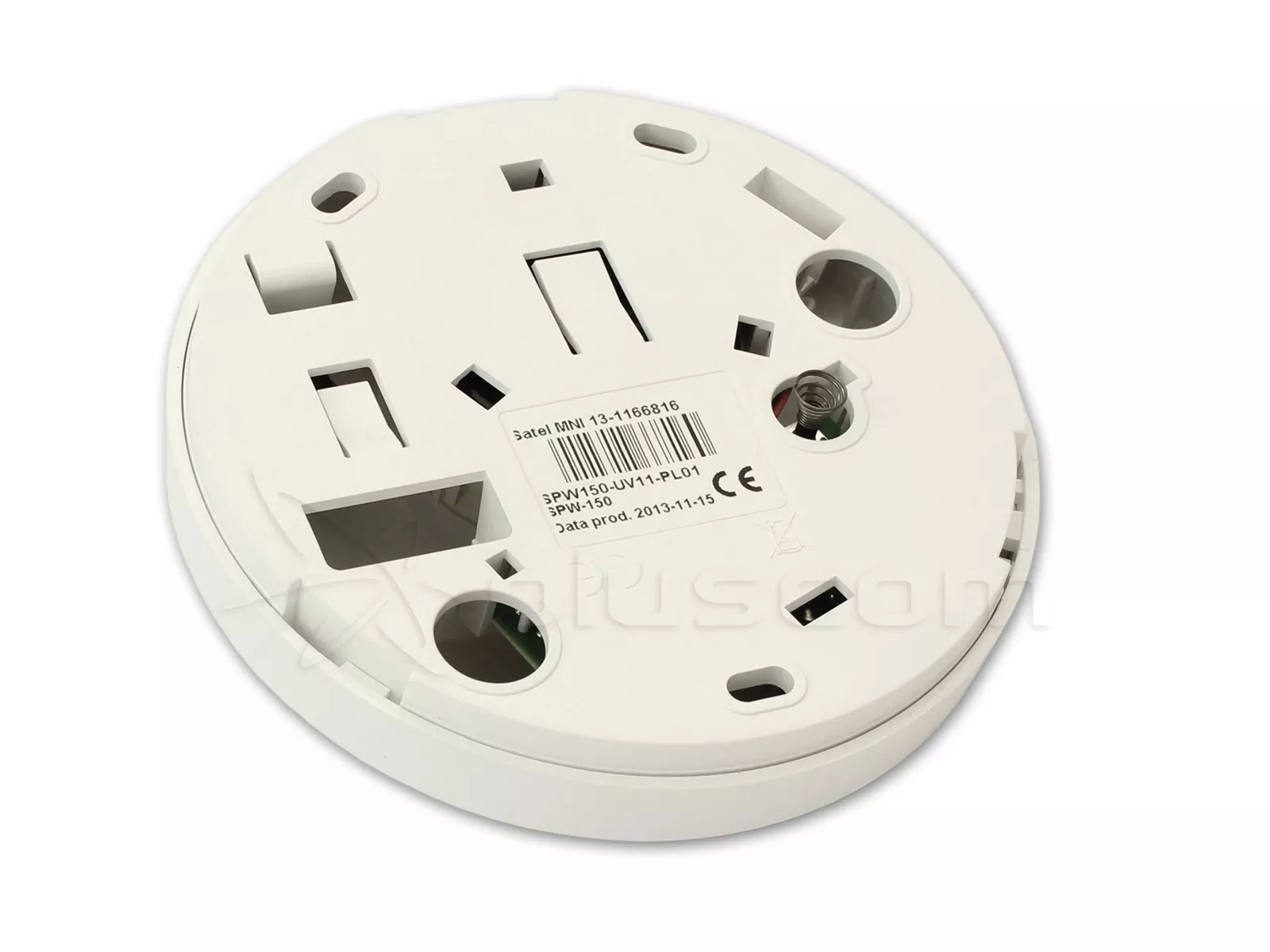

Satel SPW-150 Sondeur interne avec alimentation de secours

Le dispositif d'alarme SPW-150 est conçu pour la signalisation sonore des événements d'alarme à l'intérieur de l'installation protégée.

Alimentation électrique intégrée L'alimentation de secours signifie que le SPW-150 fournira une signalisation même s'il est coupé du panneau de contrôle.

Caractéristiques

• Signalisation acoustique générée par un transducteur piézoélectrique.
• Choix d'un des trois types de signalisation acoustique.
• Protection contre l'ouverture du boîtier et contre le détachement du sol.
• Batterie comme source d'alimentation de secours.
• Alarme en cas de perte de l'alimentation externe.

Satel SPW-150 Sondeur interne avec alimentation de secours

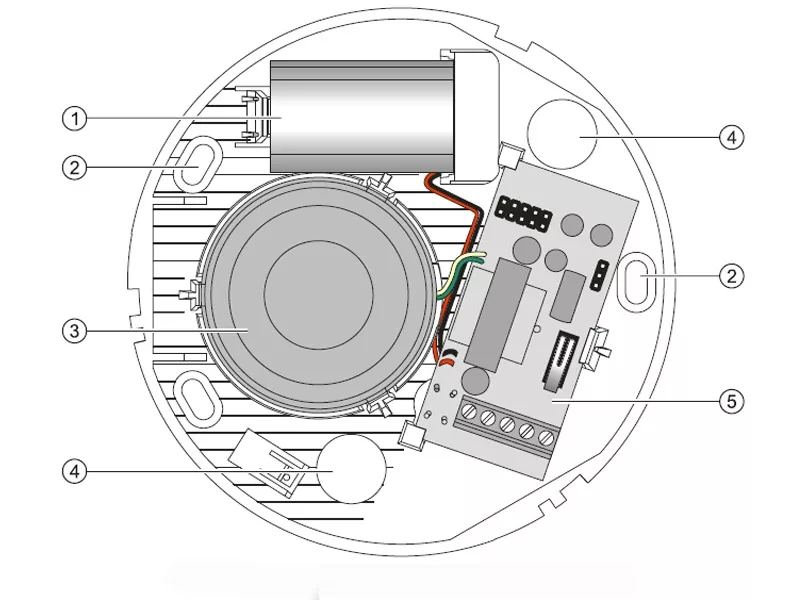

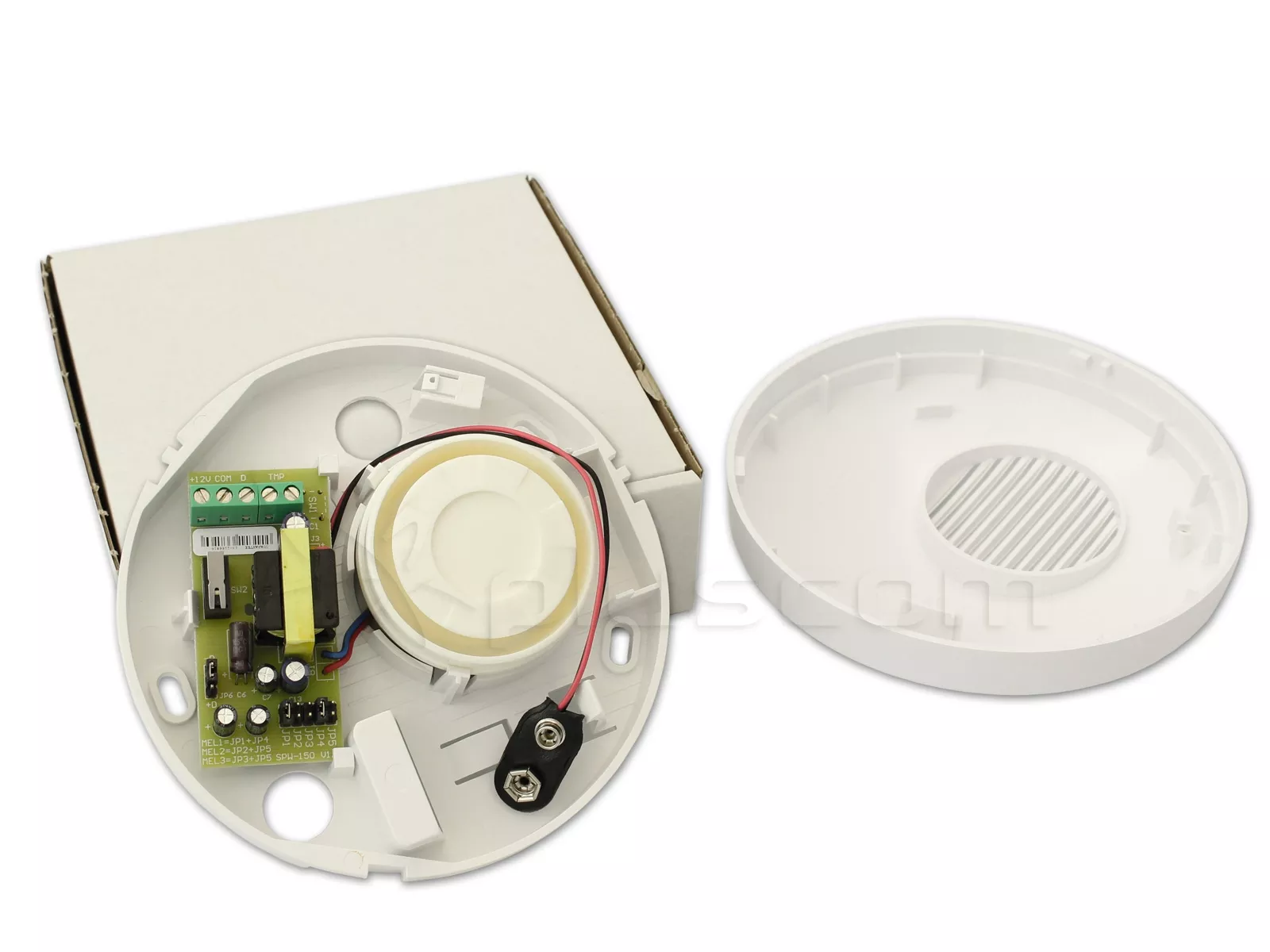

Notes explicatives sur la figure 1 :

1. batterie.
2. trous de fixation.
3. transducteur piézo.
4. trous pour le câble.
5. carte électronique.

Satel SPW-150 Sondeur interne avec alimentation de secours

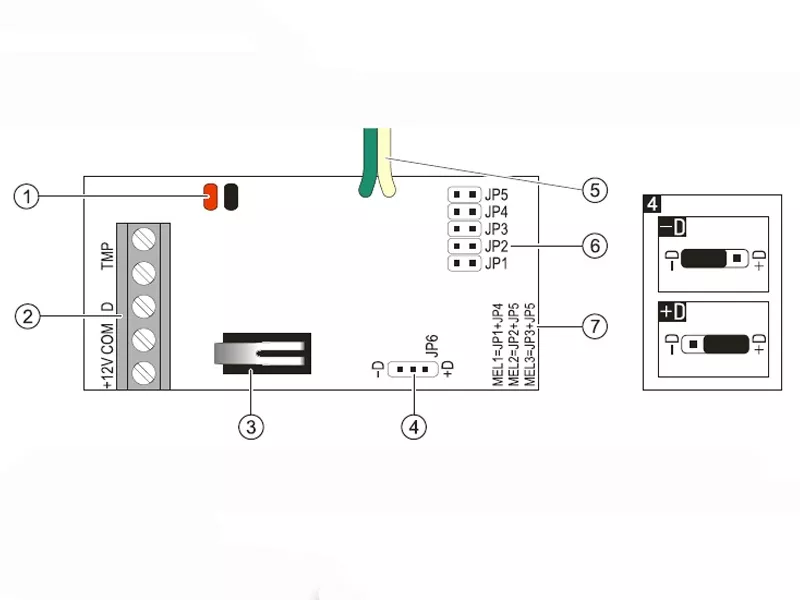

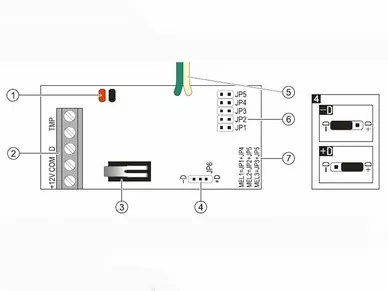

Notes explicatives sur la figure 2 :

1. fils vers la batterie.
2. de la batterie :
   • +12V - entrée d'alimentation.
   • COM - mise à la terre.
   • D - entrée de commande de signalisation.
   • TMP - contact d'autoprotection.
3. Contact d'autoprotection réagissant à l'ouverture du boîtier.
4. broches de sélection du déclencheur de signalisation :
   • -D - en cas de coupure de la terre (contrôle de la terre) ;
   • +D - en cas de coupure de +12 V (contrôle de +12 V DC ±15%).
5. fils vers le transducteur piézo.
6. broches de sélection du type de signalisation sonore.
7. description de la manière de fixer les cavaliers pour les signaux sonores correspondants.

Installation et connexion

• La sirène ne peut être utilisée qu'à l'intérieur de locaux protégés.
• La sirène doit être montée sur une surface plane à l'aide de chevilles et de vis.
• Tous les raccordements électriques doivent être effectués hors tension.
• N'installez pas la batterie dans la sirène avant que tous les travaux d'installation ne soient terminés et que le système d'alarme ne soit sous tension. L'installation de la batterie avant la mise sous tension de l'alimentation externe déclenchera la signalisation de l'alarme.
