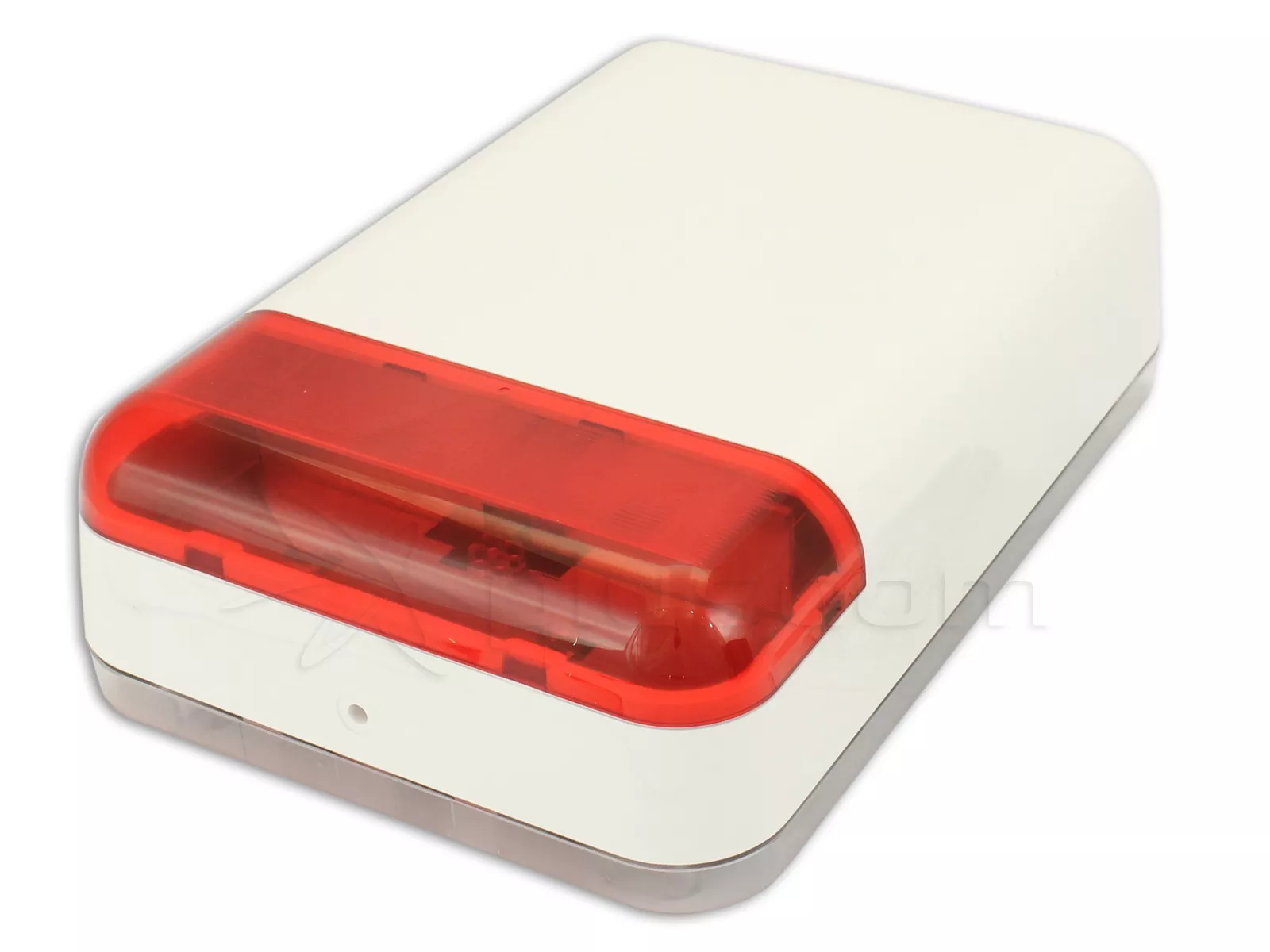

Satel SPL-2010 R Dispositif de signalisation optique/acoustique externe

SPL-2010 R Dispositif d'alarme optique-acoustique pour l'extérieur est destiné à être utilisé dans les systèmes de signalisation d'effraction et d'agression La fonction de signalisation est assurée de deux manières : optiquement (par des LED clignotantes clignotantes situées dans la partie inférieure du boîtier) et acoustique (signal acoustique modulé à volume élevé).

La source lumineuse est un ensemble de LED, tandis que le signal sonore est généré à l'aide d'un transducteur piézoélectrique.

La conception de l'unité de signalisation garantit un degré élevé de protection contre les manipulations (contre l'ouverture, contre l'arrachement de la base et contre une tentative de moussage du transducteur).

Les composants électroniques sont fabriqués à l'aide de la technologie SMD et imprégnés contre les effets négatifs des conditions atmosphériques, ce qui garantit une grande fiabilité de l'appareil.

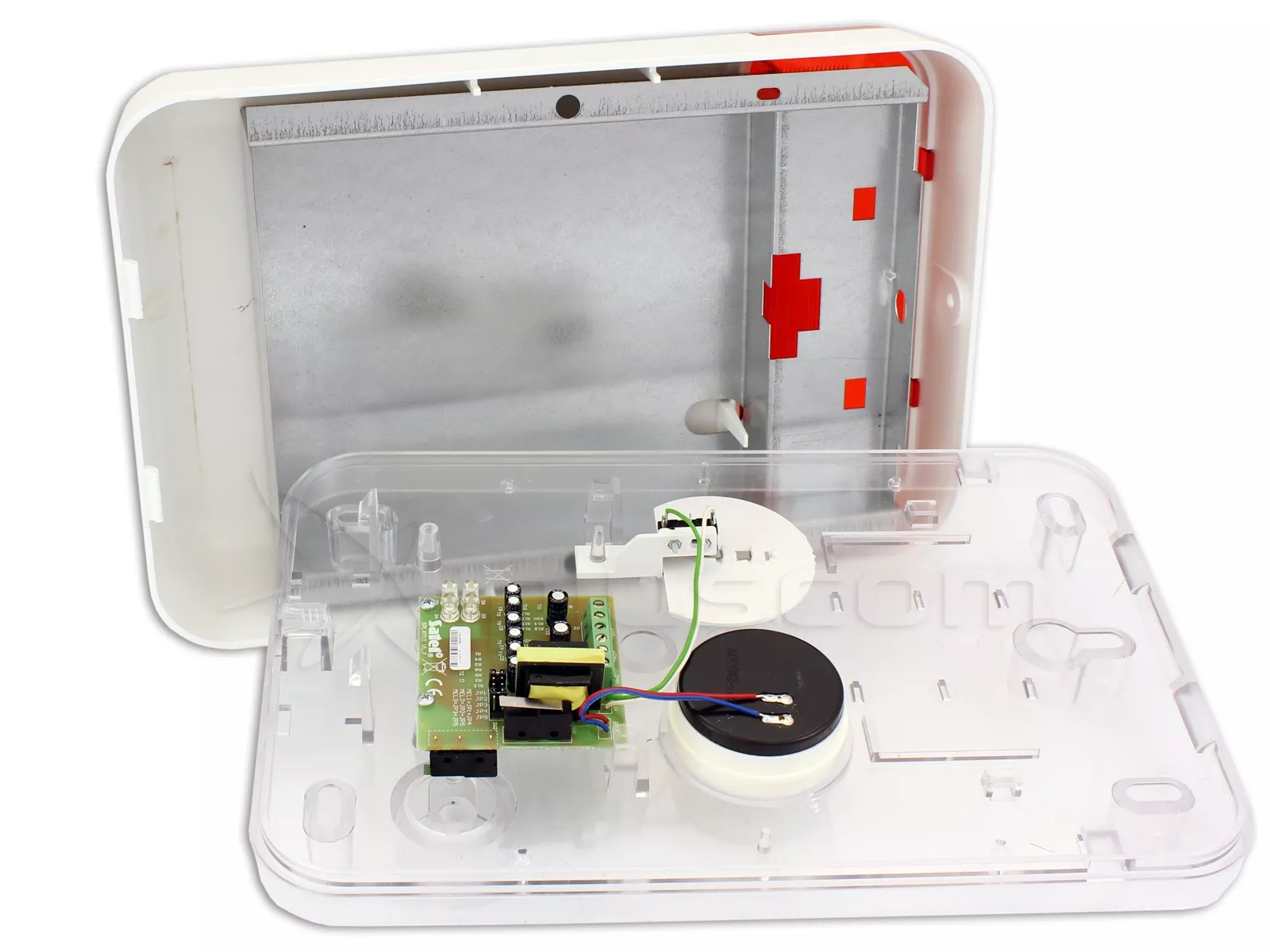

Le boîtier extérieur du SPL-2010 R est en polycarbonate PC LEXAN à haute résistance aux chocs, ce qui lui confère une résistance mécanique très élevée et garantit l'aspect esthétique de l'appareil de signalisation même après de nombreuses années de fonctionnement. Un couvercle interne en tôle galvanisée assure une protection supplémentaire de l'électronique contre les dommages mécaniques.

Le dispositif d'alarme est également disponible dans la couleur bleu :{REL_1169}i orange :{REL_1148}

Assemblage

Le SPL-2010 R doit être monté sur une surface plane et aussi accessible que possible afin de minimiser les risques de manipulation. Le SPL-2010 R doit être monté à l'aide de vis et de chevilles (les vis et les chevilles sont fournies avec le dispositif d'alarme).

Satel SPL-2010 R Dispositif de signalisation optique/acoustique externe

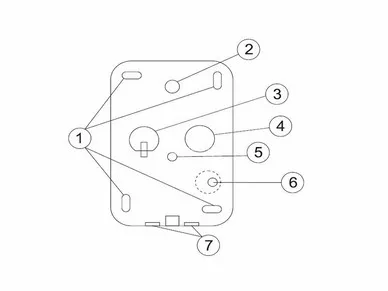

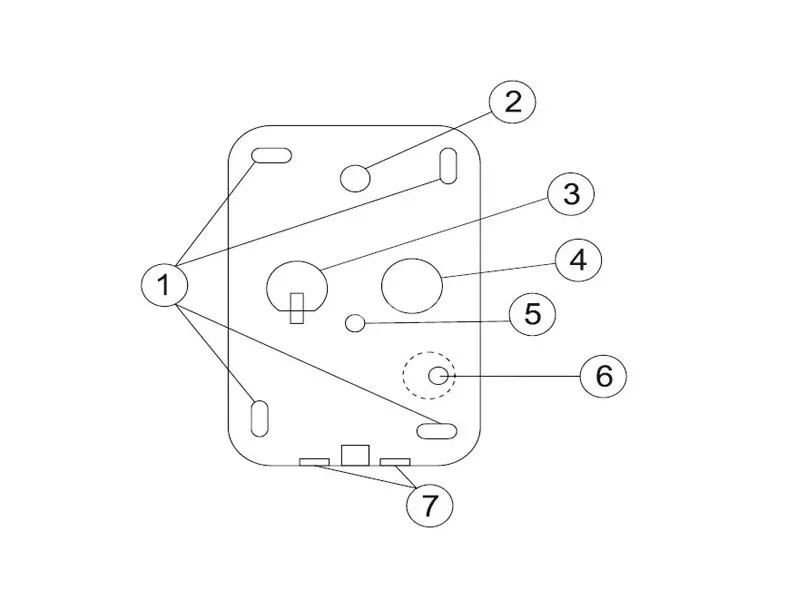

Explication du dessin :

1. trous de fixation
2. trou auxiliaire
3. capteur anti-mousse
4. buzzer
5. trou de câble
6. Elément d'effraction "S" (nécessite un vissage au sol ; ne pas forcer le serrage pour éviter de casser le conduit)

Après le montage de l'unité de signalisation, il est conseillé de sceller les trous de fixation, le trou auxiliaire et le trou d'entrée du câble avec de la pâte à base de silicone.
