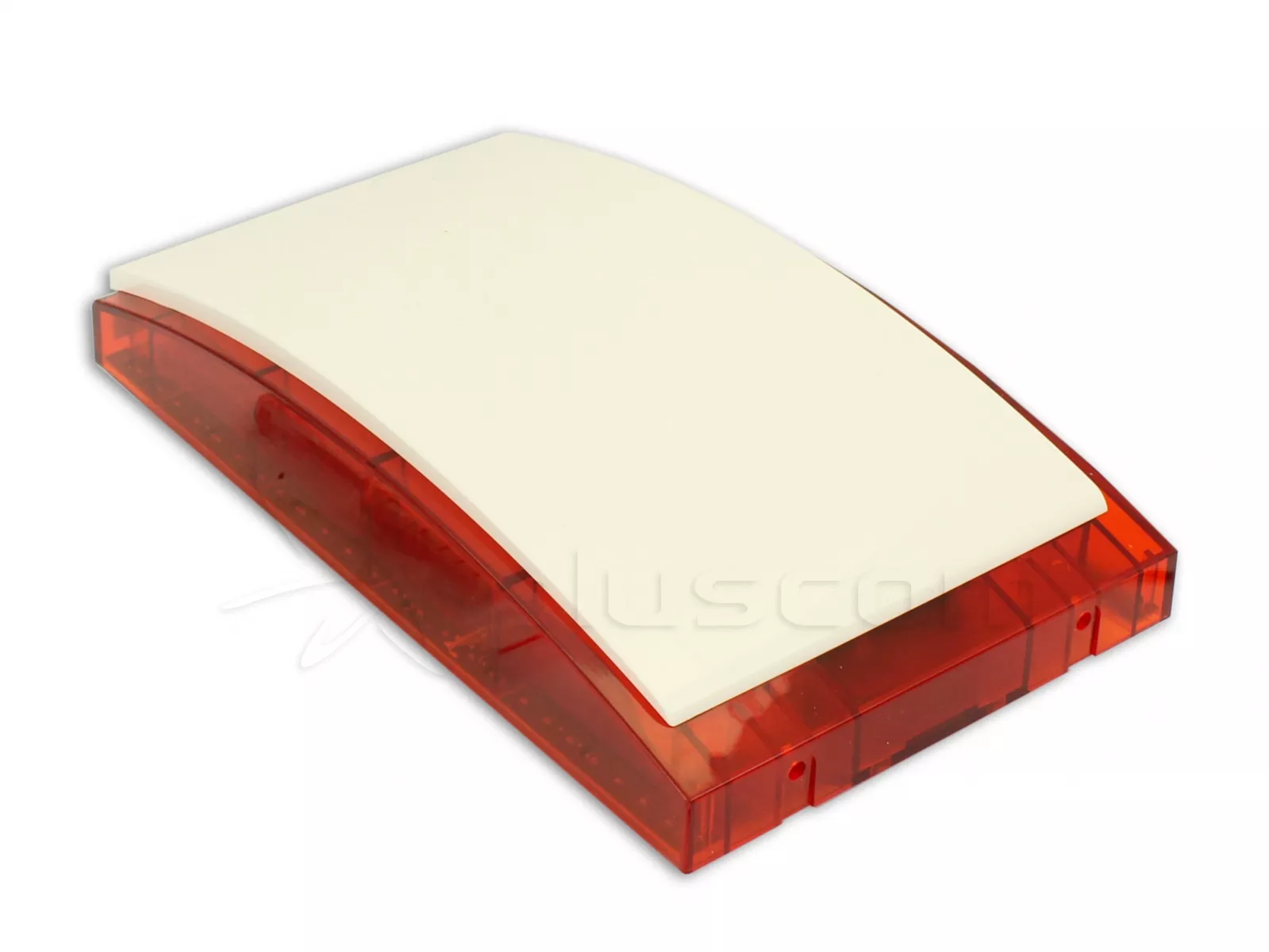

Satel SP-4006 R Dispositif de signalisation acoustique/optique externe

SP-4006 Dispositif d'alarme optique-acoustique pour l'extérieur est destiné à être utilisé dans les systèmes de signalisation d'effraction et d'agression. La source lumineuse du dispositif d'alarme est deux unités LED.

Le signal sonore est généré par transducteur piézoélectrique.

La conception du boîtier de la sirène et le bouclier interne en tôle galvanisée assurent un haut degré de protection contre les manipulations (contre l'ouverture et contre le détachement du sol).

L'électronique est réalisée selon la technologie SMD et protégée par imprégnation contre les effets néfastes des conditions atmosphériques, ce qui garantit une grande fiabilité du dispositif.

Le boîtier externe du dispositif d'alarme est en polycarbonate PC LEXAN à haute résistance aux chocs, ce qui lui confère une résistance mécanique très élevée et garantit l'aspect esthétique du dispositif d'alarme même après de nombreuses années de fonctionnement.

Le dispositif d'alarme est également disponible dans la couleur bleu :{REL_1179}i orange : {REL_1157}

Satel SP-4006 R Dispositif de signalisation acoustique/optique externe

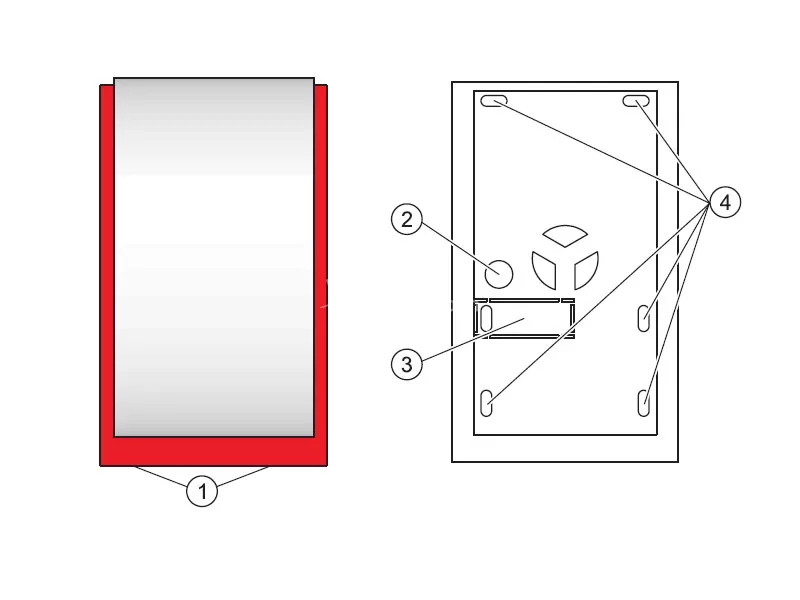

Explication de la figure :

1. vis de blocage du couvercle
2. trou d'entrée du câble
3. interrupteur d'autoprotection du boîtier (doit être vissé ; ne pas serrer avec force pour éviter de déchirer le câblage)
4. trous de fixation

Montage

La sirène SP-4006 doit être montée sur une surface plane et aussi inaccessible que possible afin de minimiser le risque de manipulation. Le montage du dispositif d'alarme sur le support s'effectue à l'aide de vis et de chevilles. Pour retirer le couvercle, retirez les deux vis de blocage et inclinez-le vers le haut d'un angle d'environ 1,5 cm. 60°. Des précautions particulières doivent être prises lors de l'enlèvement et de la réinstallation du couvercle intérieur en tôle.

Attention : Un espace suffisant (minimum 2,5 cm) doit être maintenu entre le bord supérieur du boîtier du sondeur et le plafond ou tout autre élément limitant la position de montage par le haut. L'absence d'espace libre peut empêcher la remise en place du couvercle.

Après le montage du dispositif d'alarme, il est conseillé de sceller les trous de fixation et le trou d'entrée du câble avec de la pâte à base de silicone.
