Satel SP-4004 R Sounder - dispositif de signalisation optique conforme à la norme EN50131 Grade 2

Propriétés

• Signalisation acoustique générée au moyen d'un transducteur piézoélectrique.
• Choix d'un des quatre types de signalisation acoustique.
• Choix du volume de la signalisation acoustique.
• Possibilité de limiter la durée de la signalisation sonore en fonction des réglementations locales.
• Signalisation visuelle par diodes électroluminescentes.
• Possibilité d'utiliser deux LED comme indicateurs et d'adapter leur fonctionnalité aux besoins de l'utilisateur.
• Possibilité de fonctionner avec une batterie comme source d'alimentation de secours.
• L'électronique est protégée des intempéries.
• Protection contre l'ouverture du boîtier et contre le détachement du sol.
• Couvercle intérieur en tôle galvanisée.
• Boîtier en polycarbonate à fort impact, caractérisé par une très grande résistance mécanique.

Satel SP-4004 R Sounder - dispositif de signalisation optique conforme à la norme EN50131 Grade 2

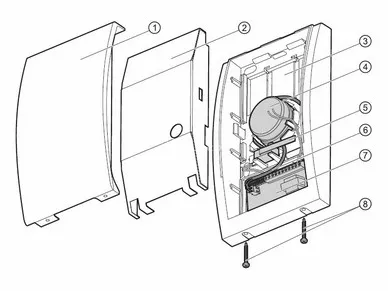

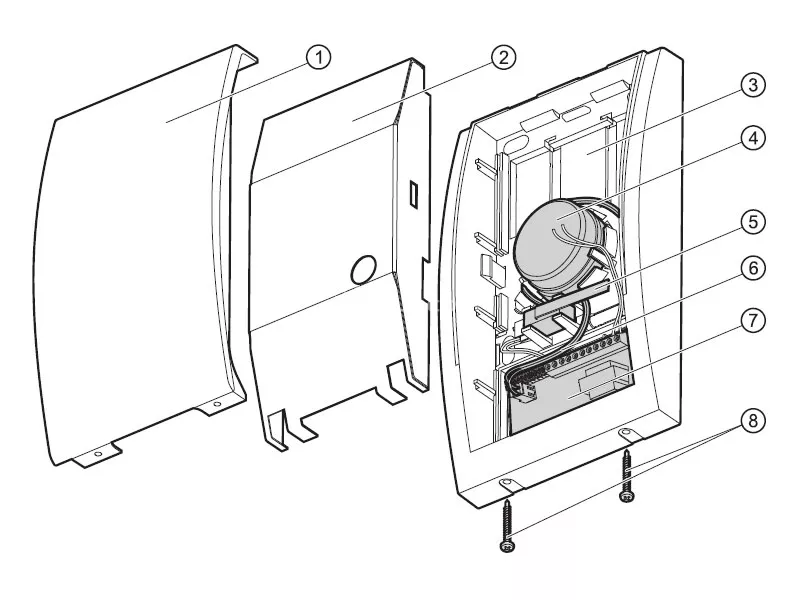

Explication du dessin :

1. couvercle du boîtier.
2. Couvercle métallique intérieur.
3. base du boîtier.
4. transducteur piézo-électrique.
5. contact d'autoprotection.
6. fils pour la connexion à la batterie (rouge +, noir -).
7. module électronique.
8. vis de blocage du couvercle du boîtier.

Alimentation principale

La sirène nécessite une alimentation en courant continu de 12 V ±15 %.

Alimentation de secours

Une batterie au plomb de 6 V / 1,2 Ah peut être utilisée comme alimentation de secours.

Satel SP-4004 R Sounder - dispositif de signalisation optique conforme à la norme EN50131 Grade 2

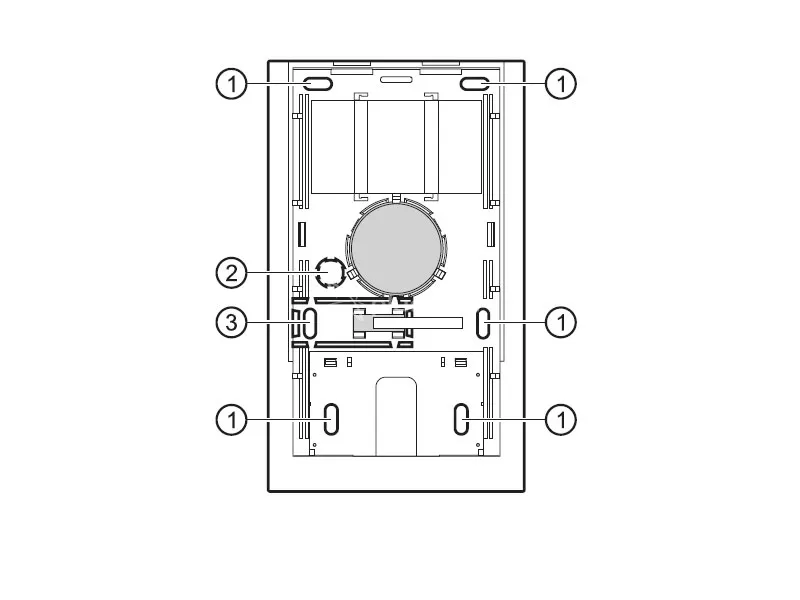

Explication de la figure :

1. Trou de montage.
2. trou de câblage.
3. trou de montage de l'autoprotection
