Les détecteurs magnétiques se composent de deux éléments : un capteur magnétique (interrupteur Reed) i aimant. Un interrupteur à lames placé près de l'aimant ferme le circuit électrique.

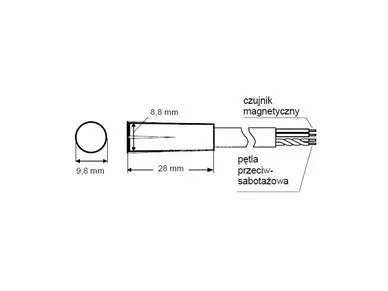

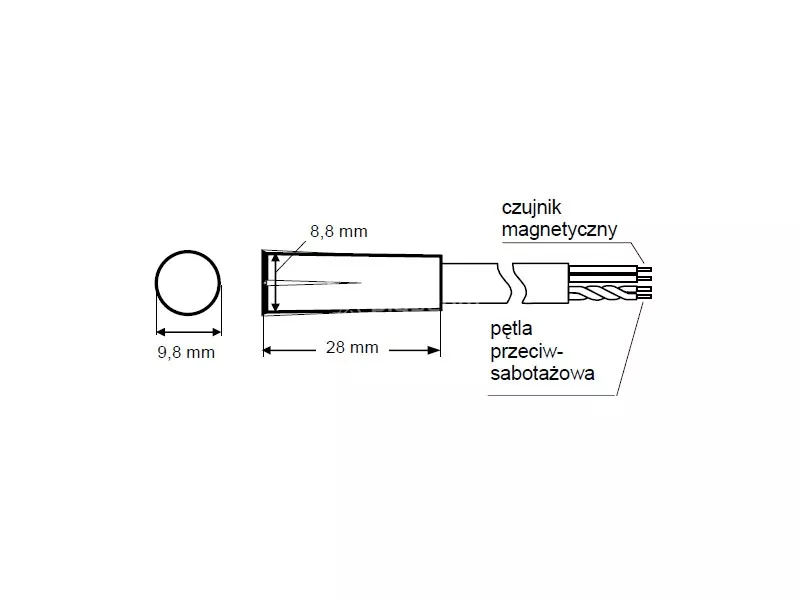

Chaque élément de détection a été placé dans un boîtier étanche identique - la partie contenant le contactron est équipée de fils électriques.
Deux fils sont reliés à l'interrupteur à lames et deux autres (torsadés ensemble) forment la boucle d'autoprotection.
Le S-2 peut être encastré.
Les détecteurs magnétiques peuvent être utilisés partout où il est nécessaire de contrôler l'état des portes, des fenêtres ou d'autres éléments mobiles, par exemple dans un bâtiment. Pour protéger ou contrôler l'accès à des objets, des pièces ou des appareils spécifiques, dans des systèmes d'automatisation, etc.

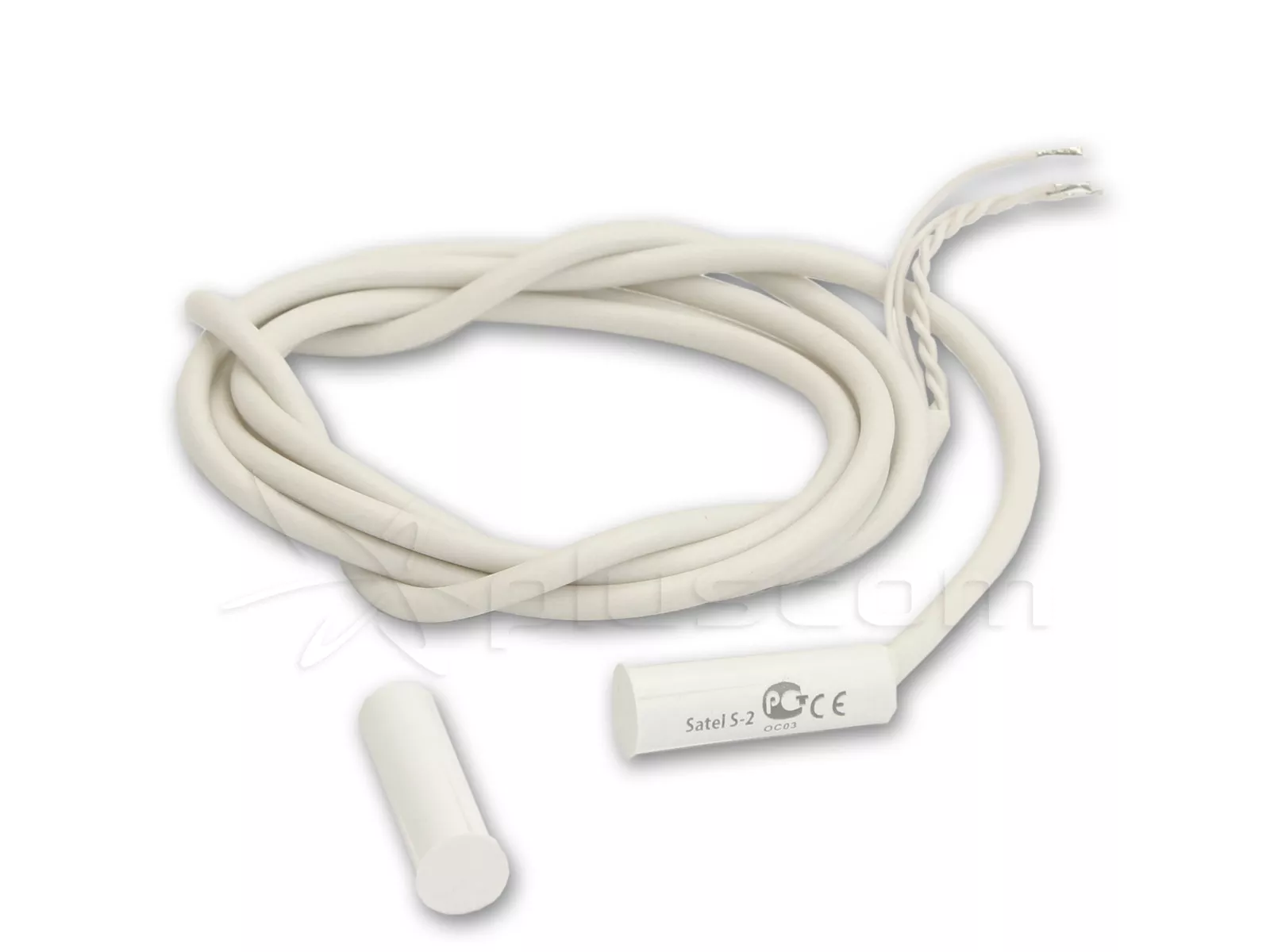

Satel S-2 Détecteur magnétique (blanc)
L'installation
L'élément détecteur contenant l'aimant doit être monté sur la partie mobile et l'interrupteur Reed sur la partie fixe de la porte, fenêtre, etc. protégée. Les détecteurs à mortaiser S-2 sont conçus pour un montage frontal dans des matériaux tels que le bois ou le plastique. Les murs dans lesquels le détecteur doit être monté doivent avoir une épaisseur d'au moins 10 mm, afin de garantir une stabilité adéquate des éléments montés. Il convient d'utiliser un foret de 9 mm de diamètre pour percer les trous des détecteurs S-2. Le détecteur S-2 est monté en l'enfonçant. Les éléments montés peuvent être renforcés à l'aide d'un adhésif approprié. L'aimant doit être à portée de l'interrupteur Reed. Le déplacement des axes de l'aimant et du commutateur à lames dans les détecteurs cylindriques ne doit pas dépasser 10 mm pour S-2.
Remarques
L'élément contenant l'aimant ne doit en aucun cas être raccourci (rogné).
Un soin particulier doit être apporté au montage de la partie du détecteur contenant le contactron. Il ne faut pas l'enfoncer dans le trou à l'aide d'un marteau, car il contient à l'intérieur un composant délicat qui peut être endommagé.
