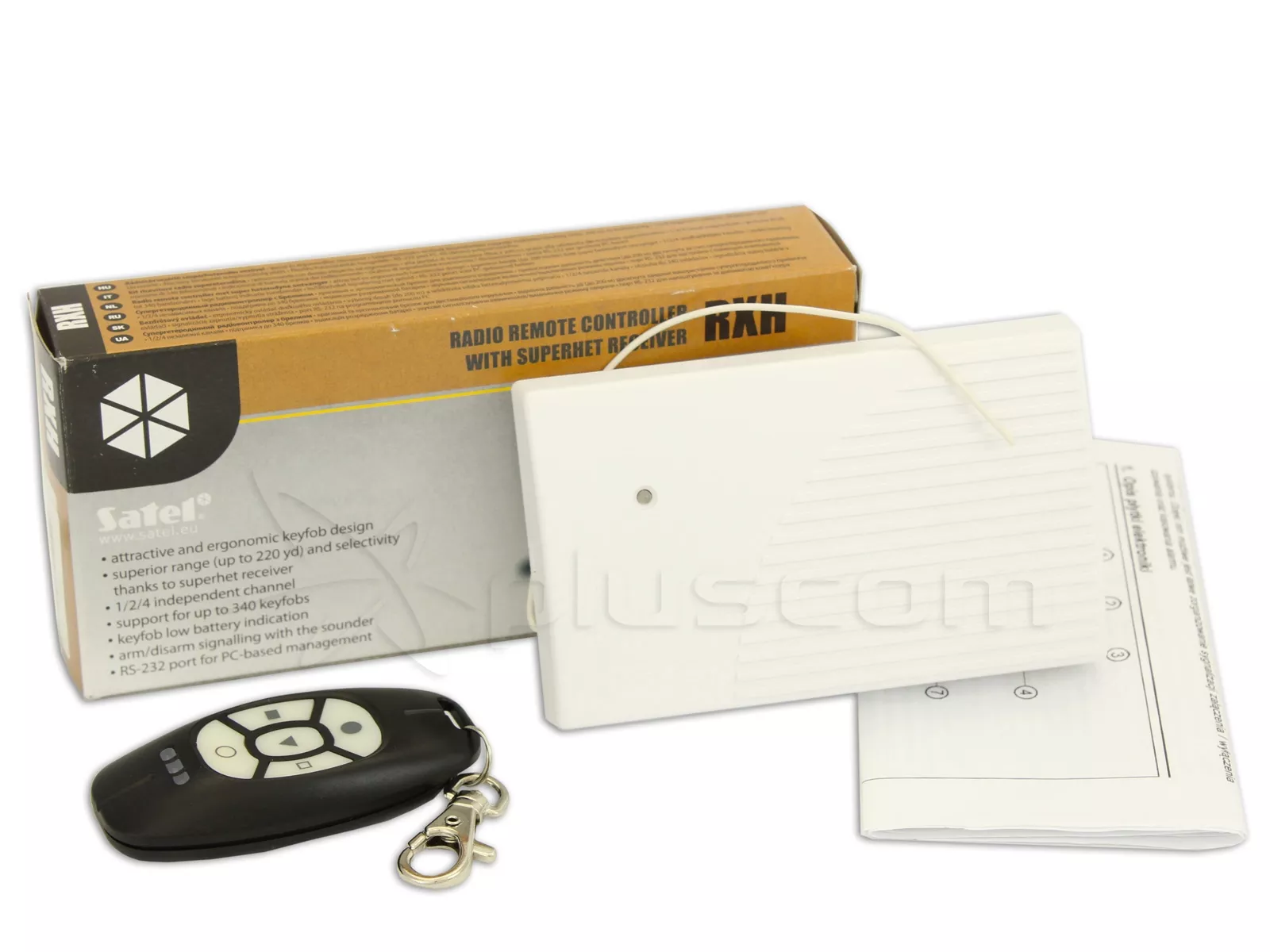

Satel RXH-1K Ensemble de radiocommandes universelles

Le contrôleur radio RXH-1K permet de commander à distance des appareils électriques à l'aide d'émetteurs radio (télécommandes).

Il peut coopérer avec un maximum de 40 télécommandes.

Il ne prend en charge que les télécommandes à 433 MHz.

Caractéristiques

1. canal indépendant avec sortie relais
2. Les sorties peuvent être configurées en mode monostable (temps de marche) ou en mode bistable (marche/arrêt).
3. prise en charge d'un maximum de 40 télécommandes avec possibilité de gestion par PC
4. indication de batterie faible
5. confirmation de l'armement/désarmement
6. portée jusqu'à 200 m en champ libre

Satel RXH-1K Ensemble de radiocommandes universelles

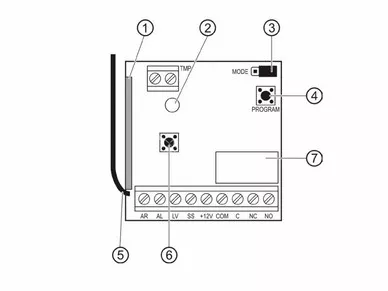

Explication de la figure :

1. récepteur hétérodyne à haute sensibilité, insensible aux signaux parasites ;
2. LED ;
3. broches de programmation pour le mode de fonctionnement du relais ;
4. bouton de programmation ;
5. antenne ;
6. contact d'autoprotection ;
7. relais.

Montage

La carte électronique du contrôleur radio contient des composants électroniques sensibles aux décharges électrostatiques. Il faut donc les décharger avant l'assemblage et éviter de toucher les composants de la carte électronique pendant l'assemblage.

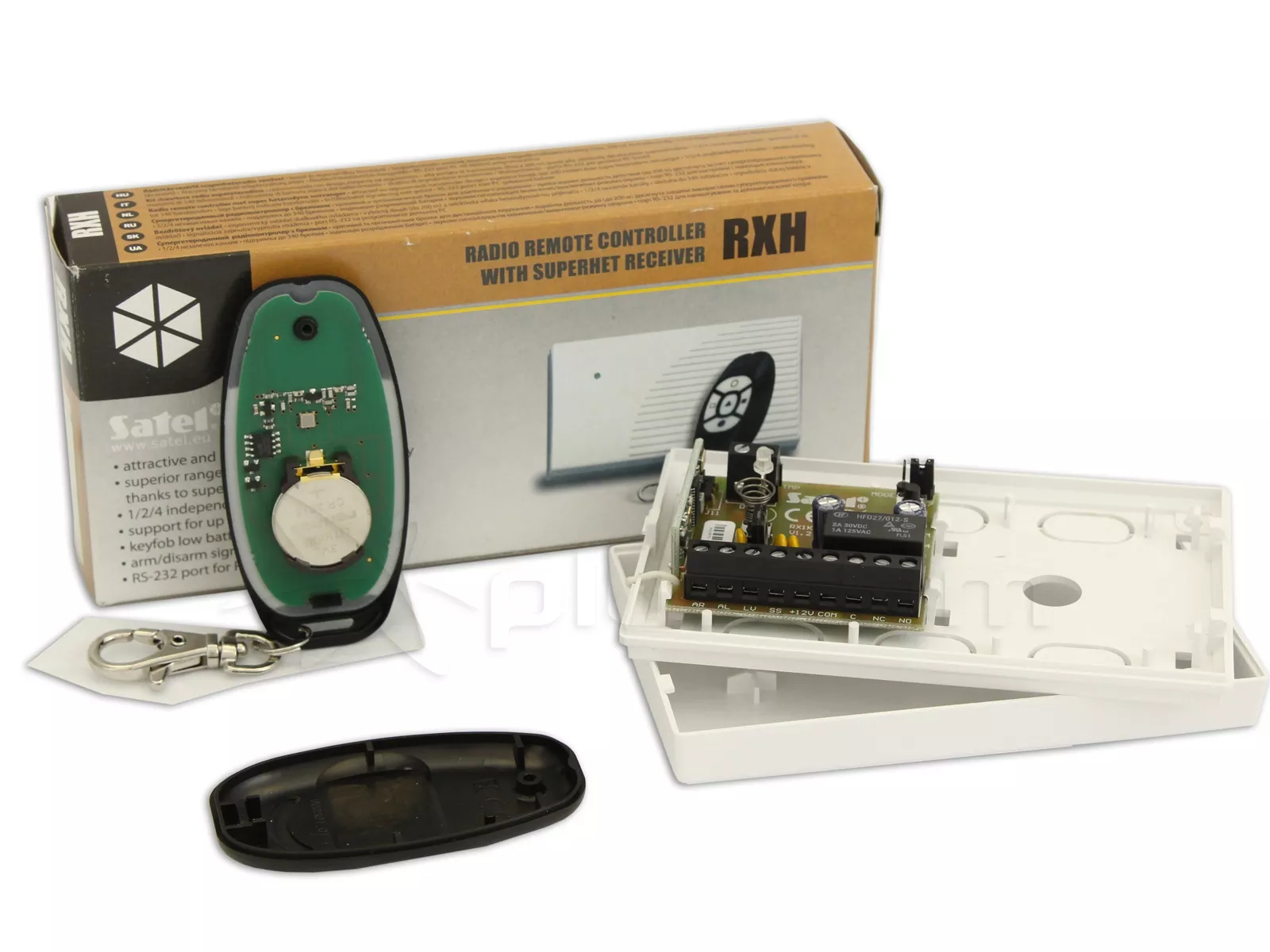

Le contrôleur radio RXH-1K est proposé dans un boîtier en plastique. Lors de sa fermeture, il faut veiller à ne pas appuyer sur le bouton de programmation avec les câbles.

Il est recommandé d'utiliser les piles prévues par le fabricant dans la télécommande. Il est nécessaire de vérifier périodiquement l'état des piles (par ex. Il est nécessaire de vérifier périodiquement l'état des piles (par exemple en observant la façon dont la LED sur la carte réceptrice s'allume lorsque l'on appuie sur le bouton de la télécommande) et, si nécessaire, de remplacer les piles usagées par des piles neuves.
