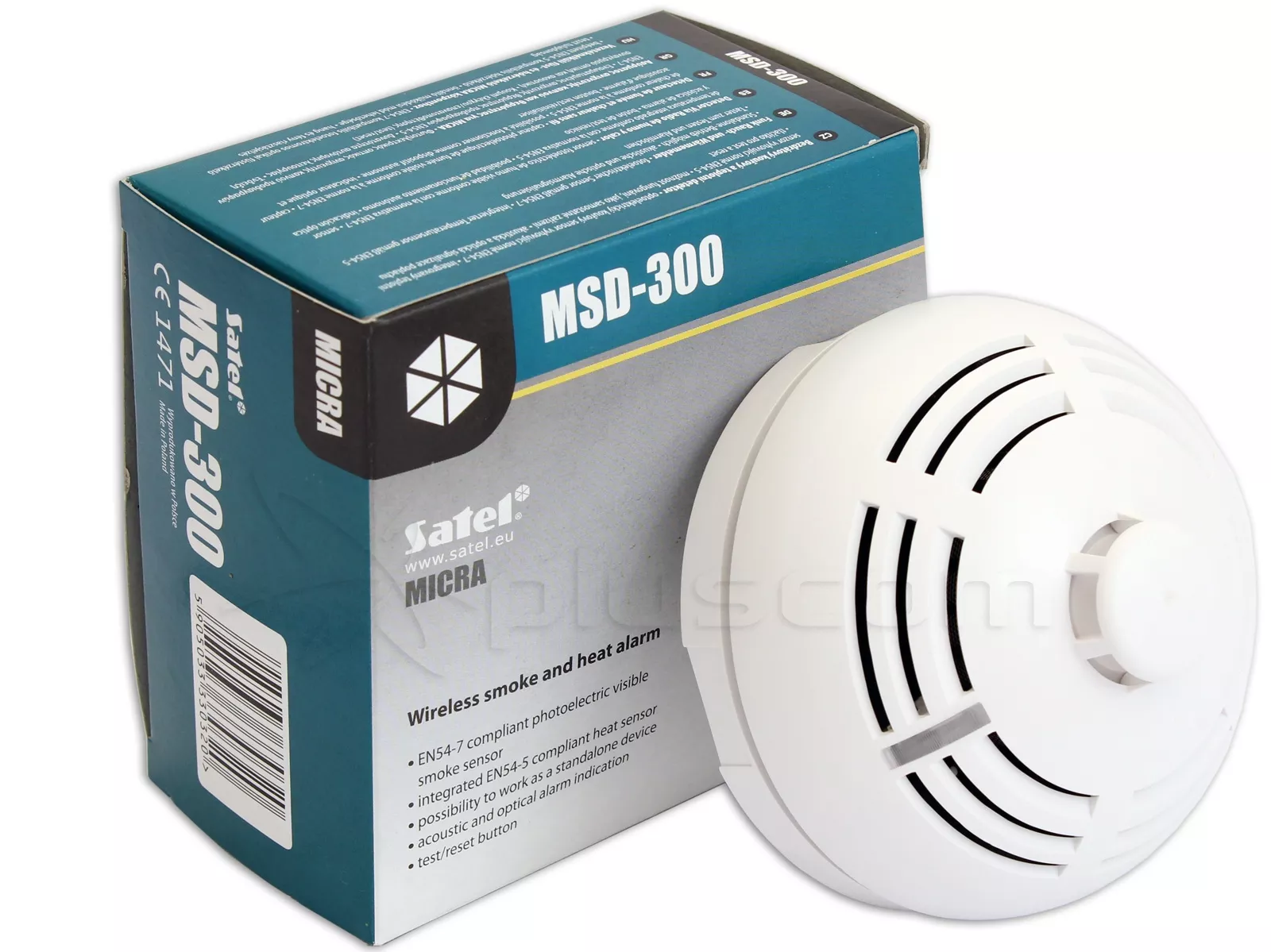

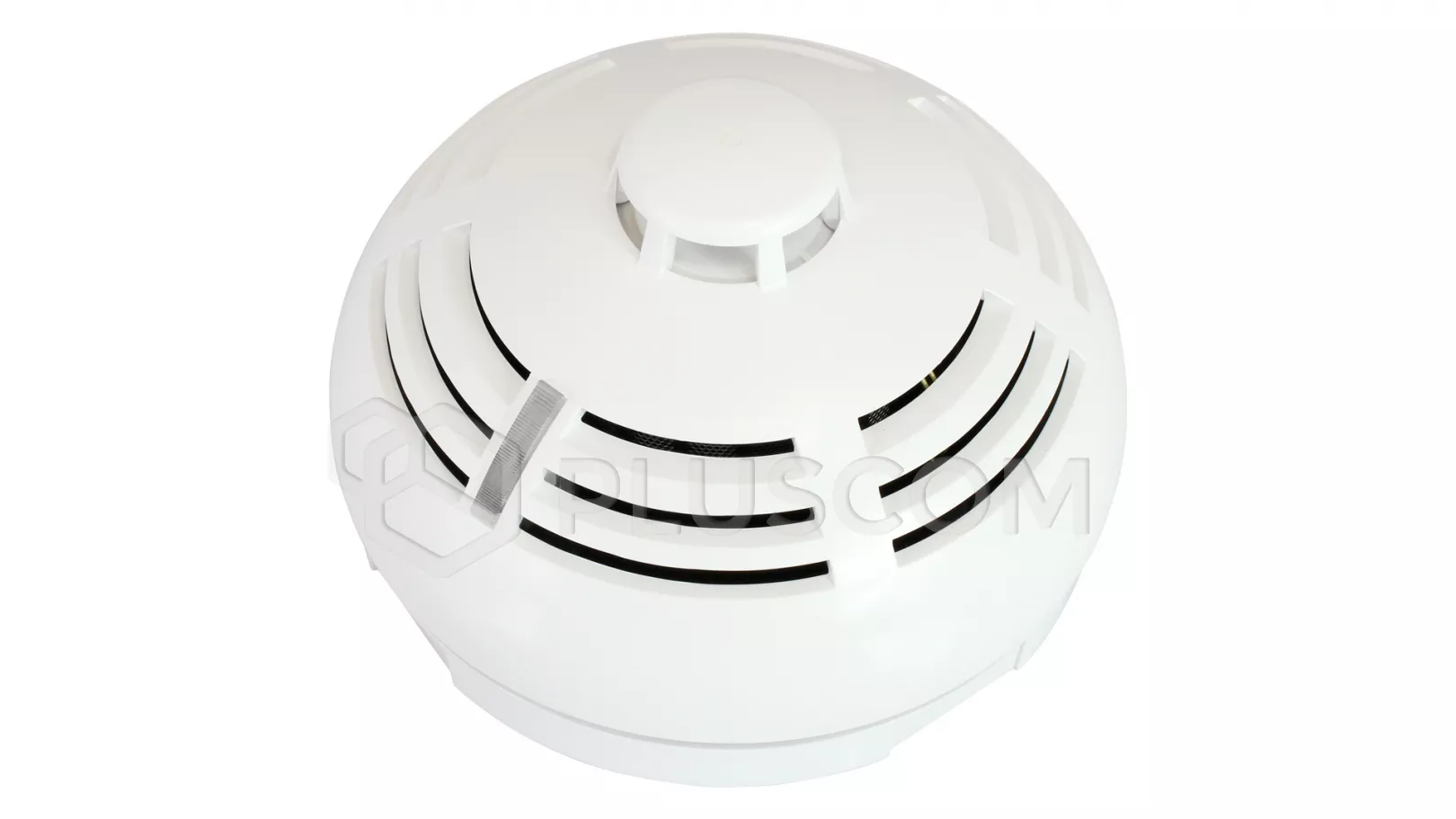

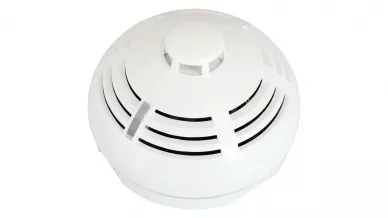

Un détecteur de fumée et de chaleur conçu pour fournir une détection précoce d'un incendie en cours. En plus de transmettre des informations sur la menace au panneau de contrôle, le détecteur MSD-300 peut avertir du danger au moyen d'une sirène intégrée. Contrairement aux détecteurs de fumée classiques, ce dispositif réagit non seulement à la fumée visible, mais aussi à une augmentation rapide de la température, offrant ainsi une protection plus complète contre le risque d'incendie.
Caractéristiques :
- Détecteur de fumée visible conforme à la norme EN 54-7.
- Capteur thermique conforme à la norme EN 54-5.
- LED rouge pour la signalisation visuelle.
- Transducteur piézo pour la signalisation acoustique.
- Fonction de test.
- Contact d'autoprotection (supervisé pour le fonctionnement de MICRA).
Description du fonctionnement
Une méthode optique est utilisée pour détecter la fumée visible. Lorsque la concentration de fumée dans la chambre optique dépasse un seuil défini, une alarme est déclenchée. Les paramètres de fonctionnement du détecteur de fumée sont modifiés en fonction des changements de température enregistrés par le capteur thermique (thermistance).
Le capteur thermique fonctionne conformément aux exigences de la classe A1R (EN 54-5). Une alarme se déclenche en cas de dépassement du seuil de température spécifié (54 °C - 65 °C) ou d'augmentation trop rapide de la température.
L'alarme est signalée optiquement (éclairage LED continu) et acoustiquement (son intermittent) pendant 2 minutes. Le fait d'appuyer sur le bouton de test/réinitialisation (marqué A dans la figure 1) pendant l'alarme annule l'alarme. Les informations relatives à l'alarme sont transmises par radio au module d'alarme MICRA. Lorsque les causes de l'alarme ont cessé, un message de fin d'alarme est envoyé.
Toutes les 15 minutes, le détecteur envoie une transmission avec des informations sur le contact d'autoprotection et l'état de la batterie. Les transmissions périodiques sont utilisées pour contrôler la présence et les performances du détecteur par le module MICRA.
Application :
Signalisation d'un début d'incendie dans les petits locaux : kiosques, bungalows, boutiques, garages individuels et ateliers.
Contenu du kit :
Détecteur, couvercle anti-poussière, pile au lithium CR123A, éléments de montage, instructions d'utilisation
Montage
Le détecteur est conçu pour fonctionner à l'intérieur. Il doit être installé au plafond, à une distance minimale de 0,5 mètre des murs ou d'autres objets.
La description ci-dessous se réfère à l'installation du détecteur pour qu'il fonctionne dans le système MICRA. Si le détecteur doit fonctionner de manière autonome, passez les étapes 5 et 6.
- Retirez le cache-poussière en plastique.
- Tournez le couvercle dans le sens inverse des aiguilles d'une montre et retirez-le.

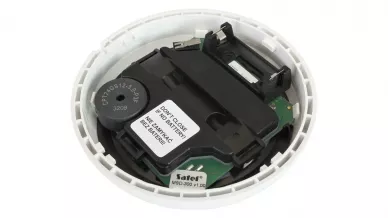

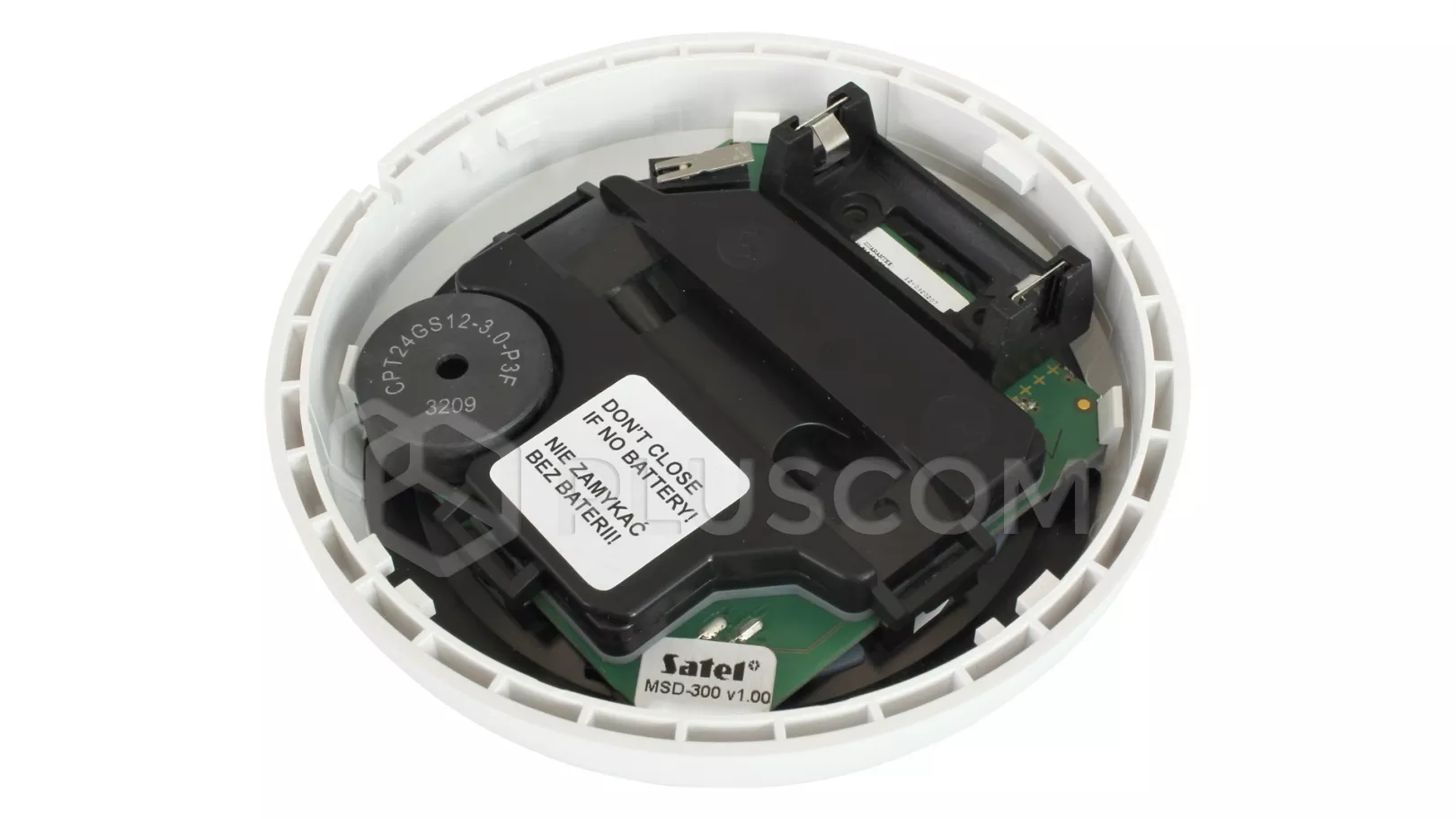

- Retirez la batterie et enlevez le film protecteur de la batterie.
- Remettez la batterie en place.
- Enregistrez le détecteur dans le module d'alarme MICRA (voir le mode d'emploi du module d'alarme MICRA).
- Vérifiez que les transmissions du détecteur placé à l'emplacement de montage sélectionné atteignent le module d'alarme MICRA. Pour envoyer des transmissions, fermez et ouvrez le contact d'autoprotection. Si la transmission d'alarme est reçue, continuez l'installation. Si la transmission d'alarme n'est pas reçue, choisissez un autre emplacement de montage et répétez le test.

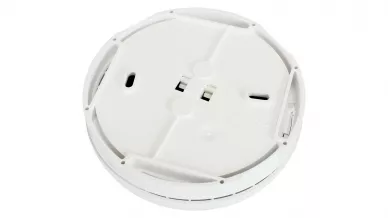

- Fixez la base du boîtier au plafond à l'aide de chevilles et de vis.
- Fermez le boîtier du détecteur.
- Appuyez sur le bouton test/effacement et maintenez-le enfoncé pour vous assurer que le détecteur est opérationnel. Après quelques secondes, une alarme doit se déclencher.
- Si des travaux risquant de contaminer la chambre optique sont encore en cours dans les locaux où le détecteur est installé, il convient de placer temporairement une housse en plastique sur le détecteur.
