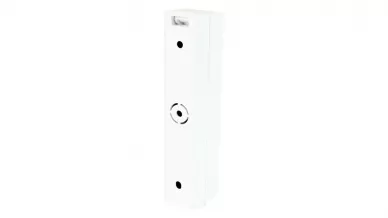

Satel MAGENTA Détecteur numérique de bris de verre

Détecteur MAGENTA permet de détecter les bris de verre ordinaire, trempé et feuilleté. Le détecteur émet une alarme lorsqu'un son de basse fréquence (impact) et de haute fréquence (bris de verre) est enregistré en séquence. Le canal haute fréquence est analysé pendant 4 secondes après la réception de l'onde sonore basse fréquence.

Caractéristiques

• Analyse avancée du son sur deux pistes.
• Sensibilité de détection réglable en continu.
• Indication de faible tension d'alimentation (inférieure à 9 V ±5%).
• LED de signalisation.
• Contact d'autoprotection qui réagit à l'ouverture du boîtier et au détachement du sol.

Satel MAGENTA Détecteur numérique de bris de verre

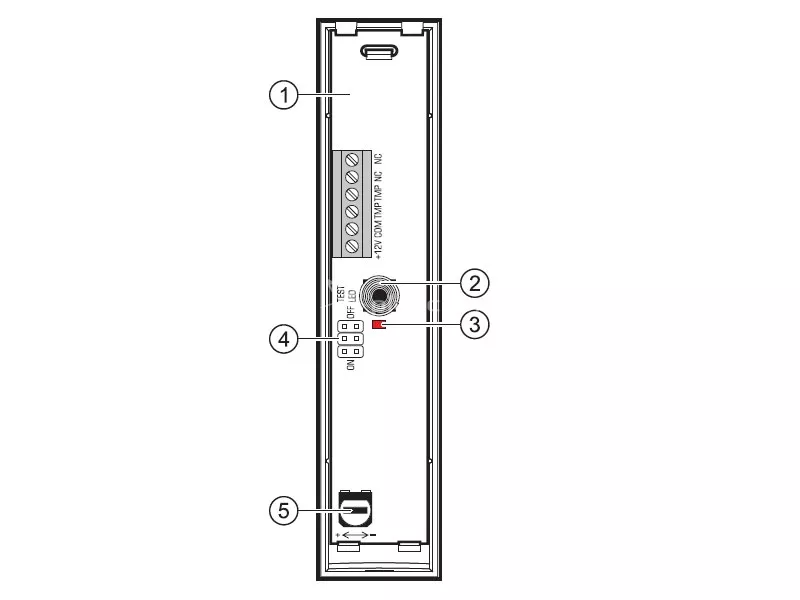

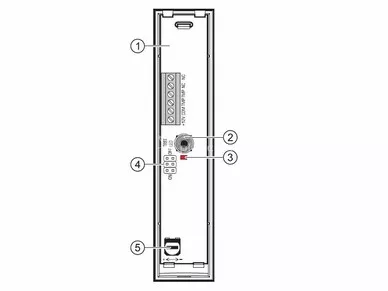

Description du dessin :

1. terminaux :
   • +12V - entrée d'alimentation +12 V DC (±15%)
   • COM - terre
   • TMP - sortie d'autoprotection (NC)
   • NC - sortie d'alarme (NC).
2. contact d'autoprotection.
3. LED rouge d'indication :
   • détection d'un son à basse fréquence - s'allume pendant 0,5 seconde
   • alarme - s'allume pendant 2 secondes
   • mode test - clignotement court toutes les 3 secondes
   • faible tension d'alimentation - s'allume
4. broches pour la configuration du détecteur :

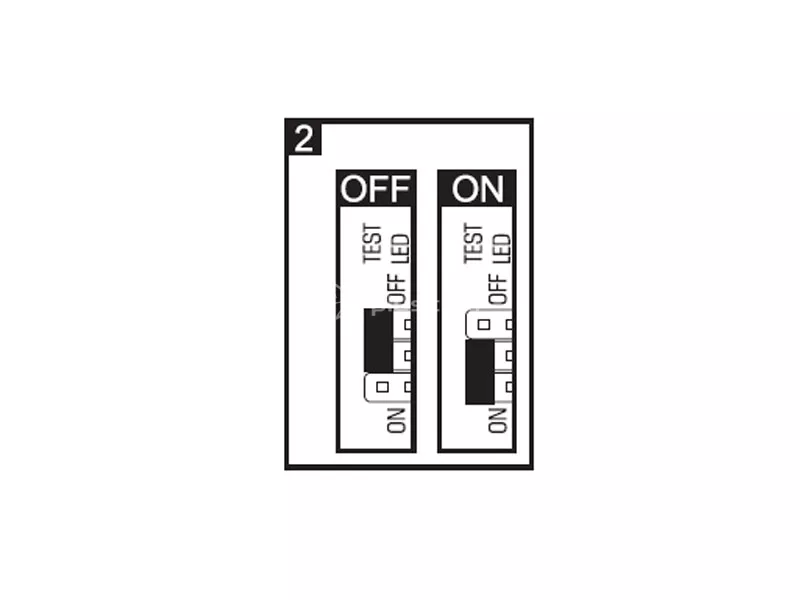

   • TEST - active/désactive le mode test. En mode test, le détecteur émet une alarme lorsqu'il détecte un son à haute fréquence. Il est recommandé d'utiliser l'INDIGO TESTER pour tester le détecteur. Le mode test est activé lorsque les broches sont en position ON (figure ci-dessous).


     Satel MAGENTA Détecteur numérique de bris de verre

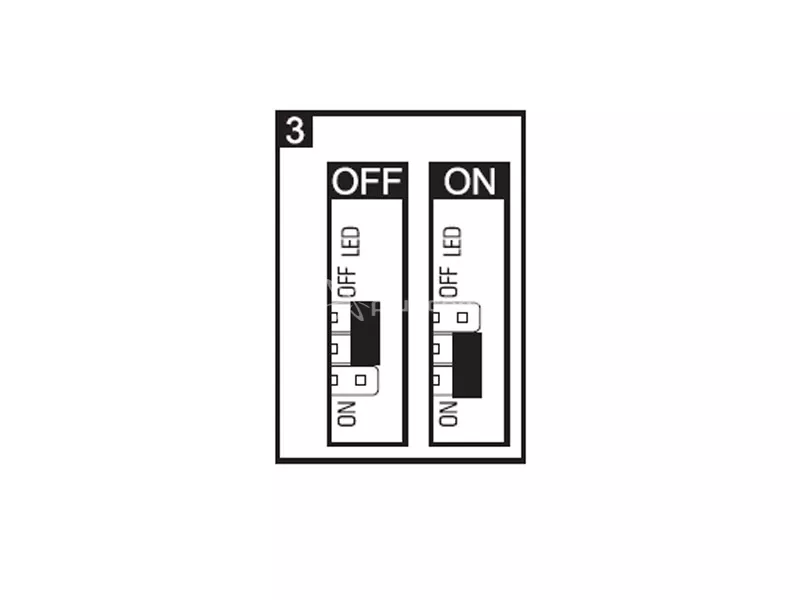

   • LED - LED on/off. La LED est allumée lorsque les broches sont en position ON (figure ci-dessous).


     Satel MAGENTA Détecteur numérique de bris de verre

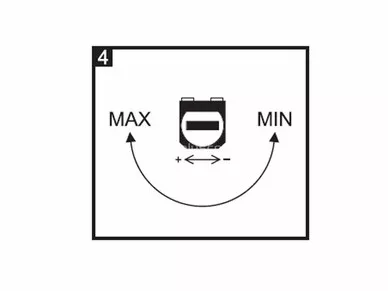

5. potentiomètre de réglage de la sensibilité de détection (figure ci-dessous)


   Satel MAGENTA Détecteur numérique de bris de verre

Montage

Le détecteur est conçu pour être installé dans des locaux fermés à humidité normale. Les surfaces vitrées protégées doivent se trouver dans la zone de détection du détecteur.

Veuillez noter que les rideaux, les revêtements de meubles souples, les dalles acoustiques, etc. ne doivent pas se trouver dans la zone de détection du détecteur. Veuillez noter que les rideaux, les housses de meubles souples, les dalles acoustiques, etc. absorbent le son et réduisent la portée de détection du détecteur.

1. Ouvrez le boîtier du détecteur.
2. Faites un trou dans la base du boîtier pour les fils.
3. Faites passer les fils par l'ouverture pratiquée.

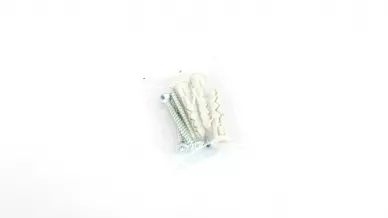

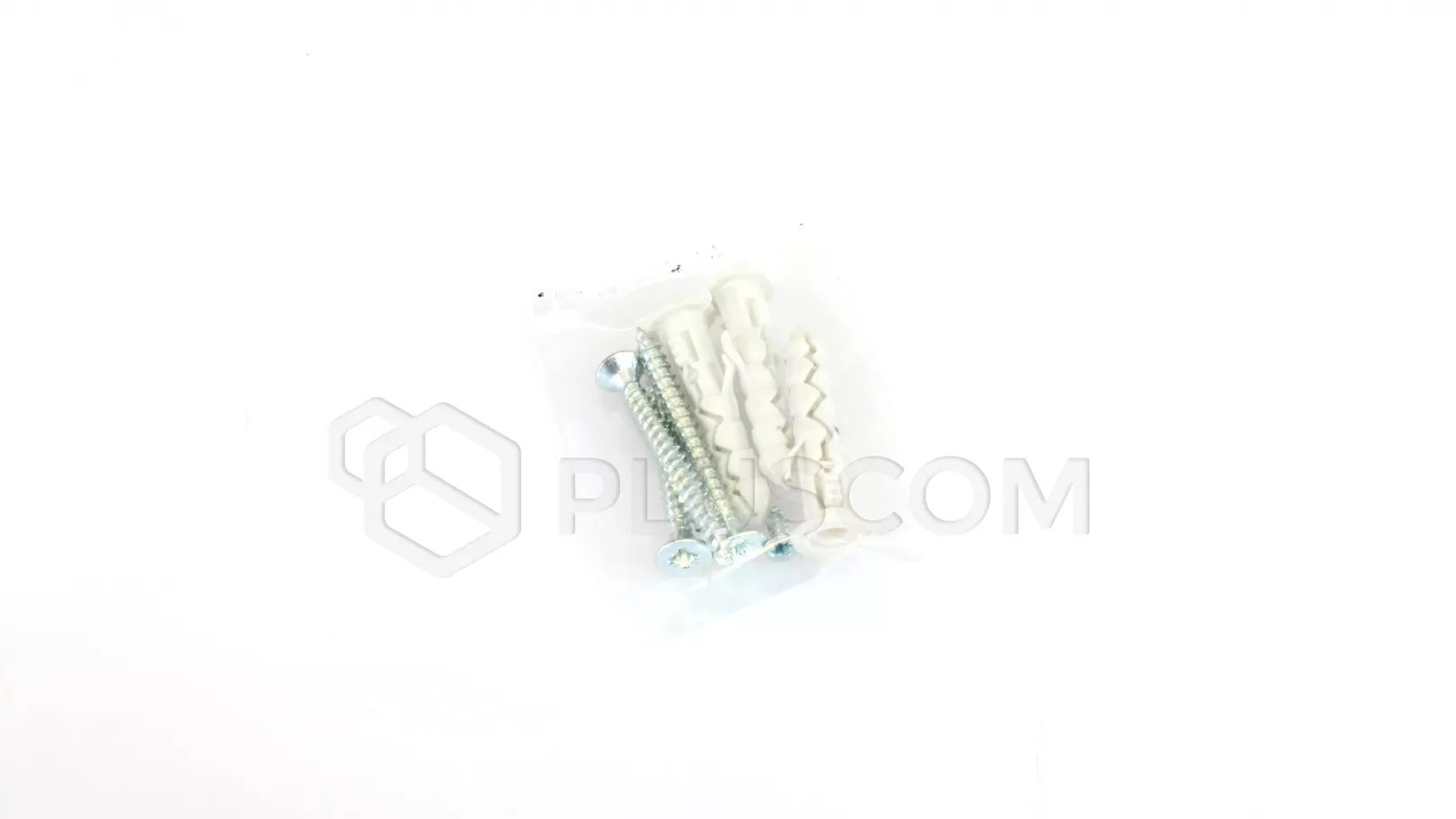

4. Fixez la base du boîtier à la surface de montage à l'aide de chevilles et de vis.
5. Configurez le détecteur à l'aide des cavaliers et du potentiomètre.

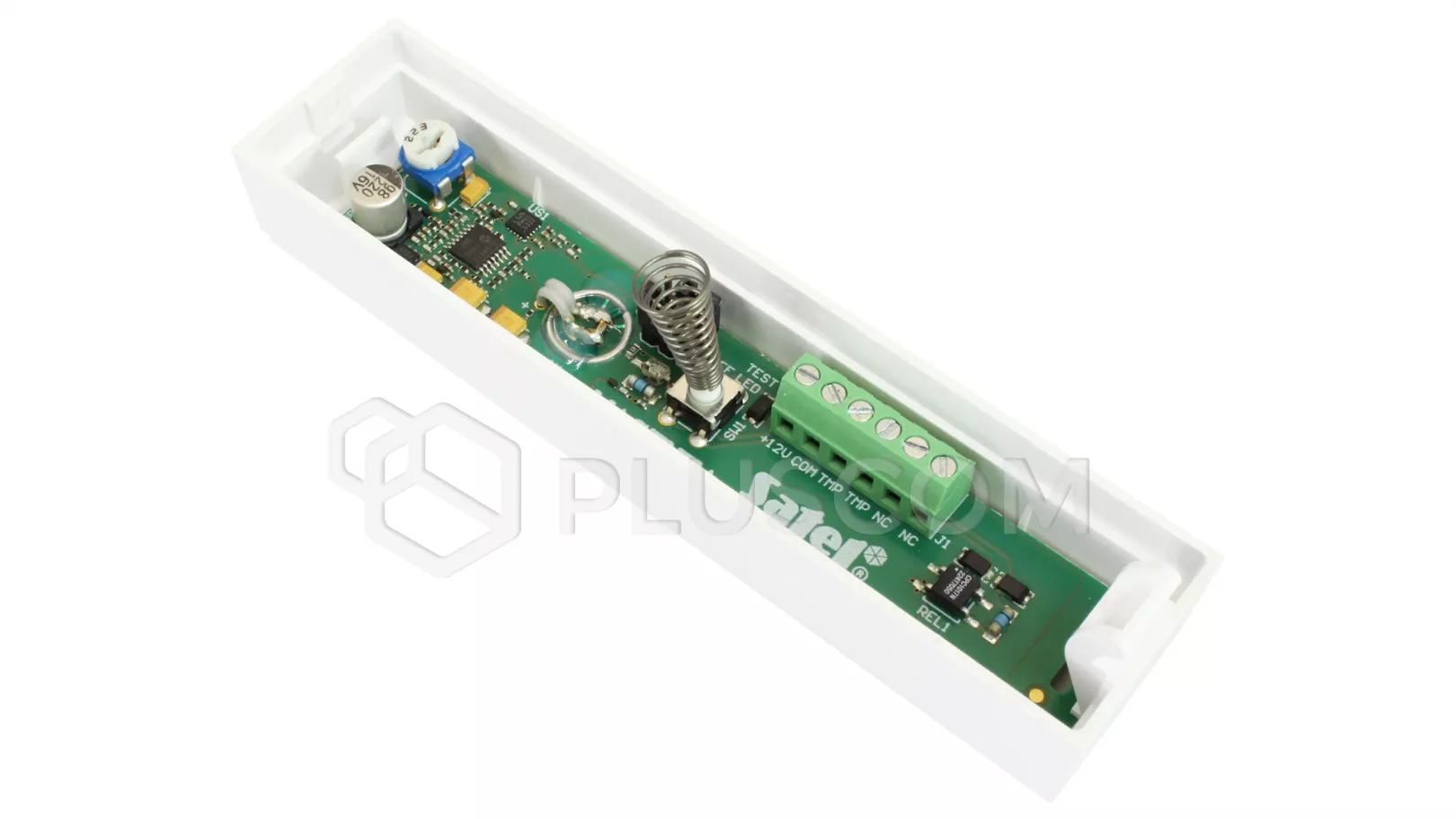

6. Connecter les fils aux bornes correspondantes de la carte électronique.
7. Fermer le boîtier du détecteur.

Il est recommandé de tester le détecteur :
