Satel KNX-USB Interface pour la programmation et la surveillance du bus KNX

Interface Satel KNX-USB

APPLICATION ET MODES DE FONCTIONNEMENT
L'interface KNX-USB permet de programmer et de surveiller les dispositifs KNX en utilisant le logiciel ETS version 5.5 ou ultérieure.
Le KNX-USB peut fonctionner en mode logging, c'est-à-dire en enregistrant les événements générés sur le bus KNX. L'historique est sauvegardé dans la mémoire non volatile de l'interface. La mémoire de l'interface peut stocker 350 000 événements ; lorsqu'elle est pleine, les événements les plus anciens sont écrasés. Tous les événements sont stockés dans la mémoire, ce qui permet de surveiller le bus d'une manière analogue à la fonction "Bus monitor" du programme ETS.
CONSTITUTION

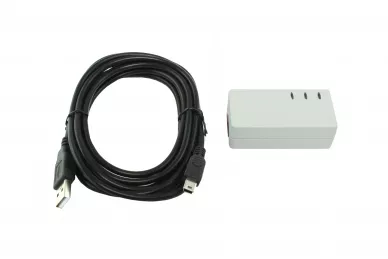

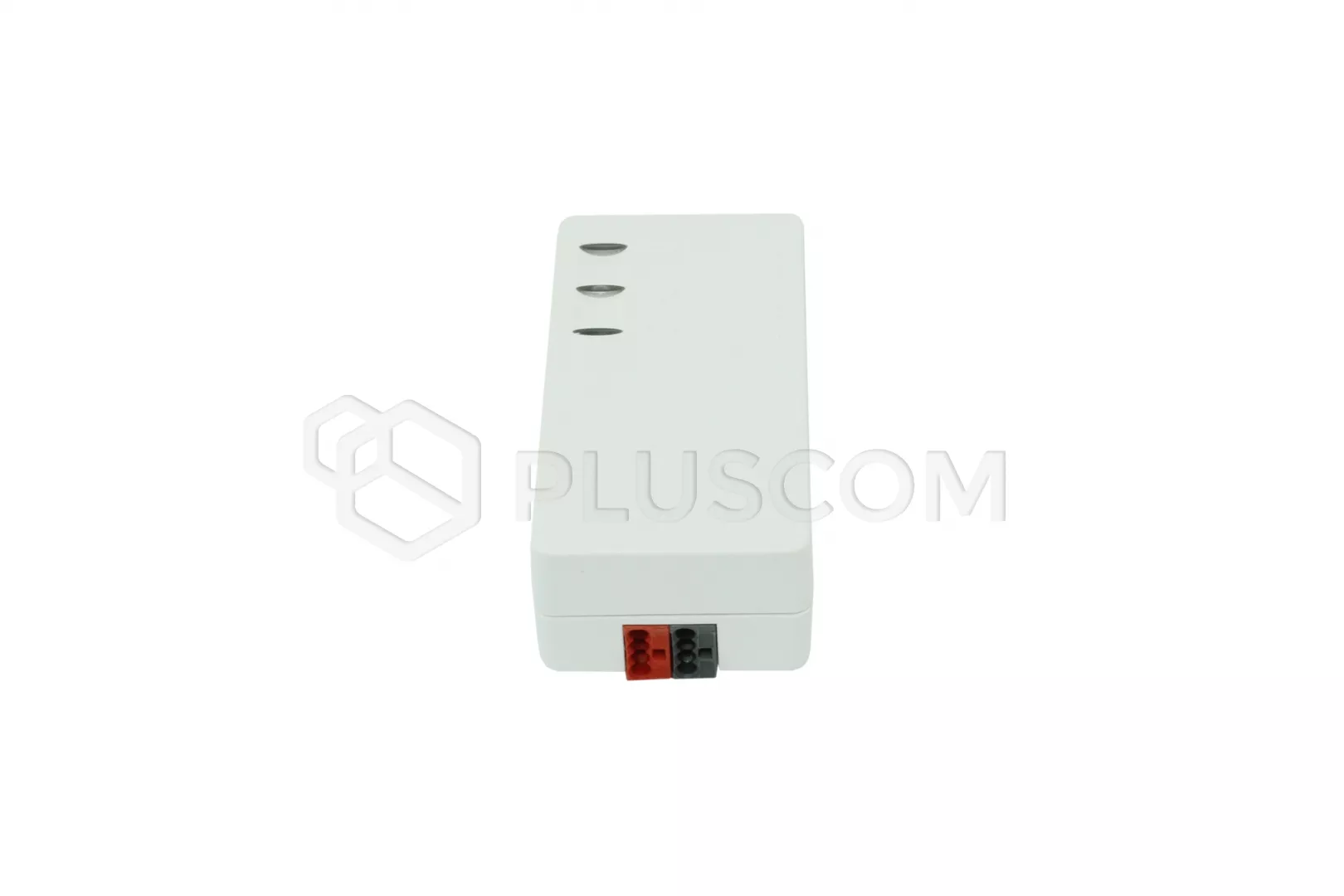

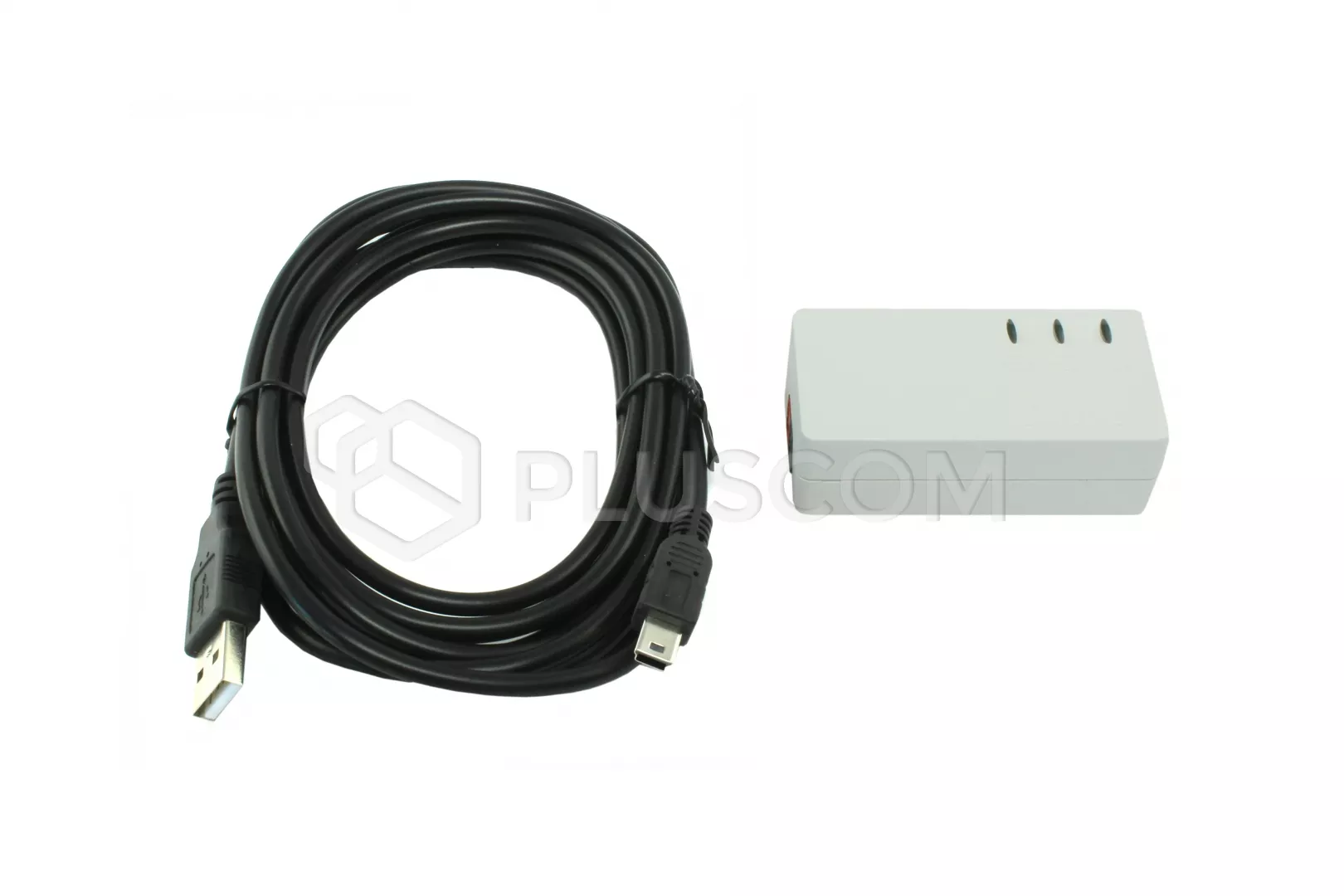

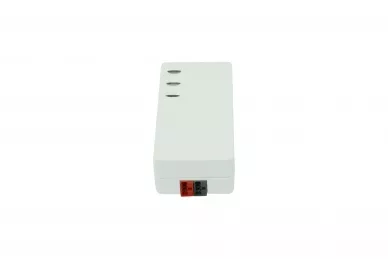

L'interface dispose d'un coupleur de bus KNX et d'un coupleur mini USB type B pour la connexion d'un ordinateur ou d'une banque d'alimentation qui maintient l'alimentation pendant l'opération d'enregistrement des événements du bus. Le programme KNX-USB Soft permet de mettre l'interface en mode enregistrement.

DONNÉES TECHNIQUES

• PUISSANCE :
• Tension USB : 5VDC
• Consommation de courant USB : <30mA
• consommation électrique maximale de l'USB : 0,3 W
• Type de prise USB : mini USB type B
• Tension du bus KNX : 20-30VDC
• Consommation de courant du bus KNX : 20mA
• consommation maximale du bus KNX : 0,6W

• AUTRES PARAMÈTRES
• Longueur maximale du câble : 5m
• Température de fonctionnement : -5°C...45°C
• Degré de protection : IP20
• Dimensions du boîtier : 67x34x21mm
• Poids : 108g
