Les détecteurs magnétiques se composent de deux éléments : un capteur magnétique (interrupteur Reed) et un aimant.L'interrupteur Reed placé à proximité de l'aimant ferme le circuit électrique.Chaque composant du détecteur est logé dans un boîtier étanche identique - la partie contenant l'interrupteur Reed est munie de deux fils électriques.
Le détecteur K-2 peut être encastré.
Les détecteurs magnétiques peuvent être utilisés partout où il est nécessaire de contrôler l'état des portes, des fenêtres ou d'autres éléments mobiles, par exemple une porte, une fenêtre, etc. Pour protéger ou contrôler l'accès à des objets, des pièces ou des appareils spécifiques ; dans les systèmes d'automatisation, etc.

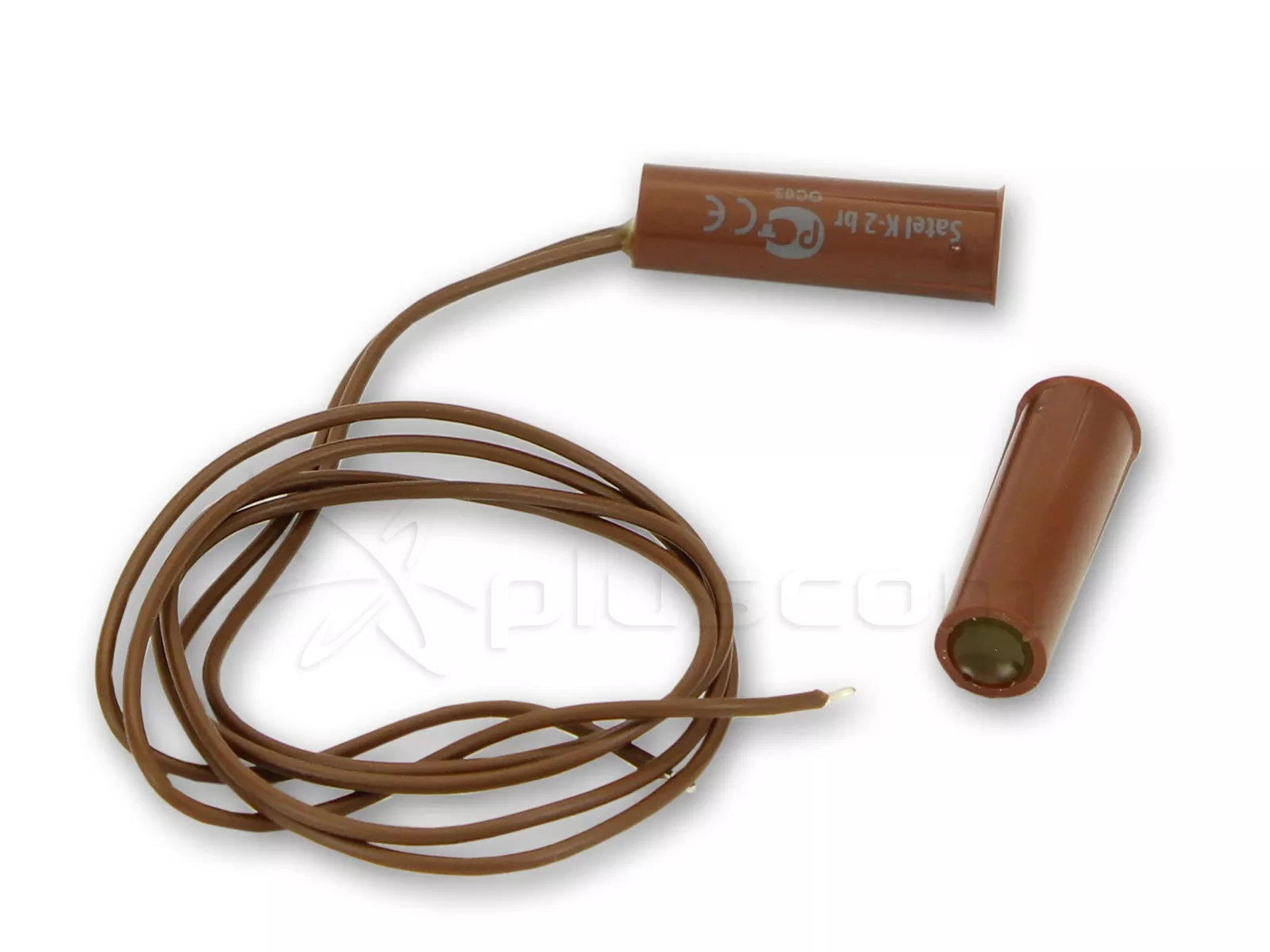

Satel K-2 BR Détecteur magnétique (marron)
L'installation

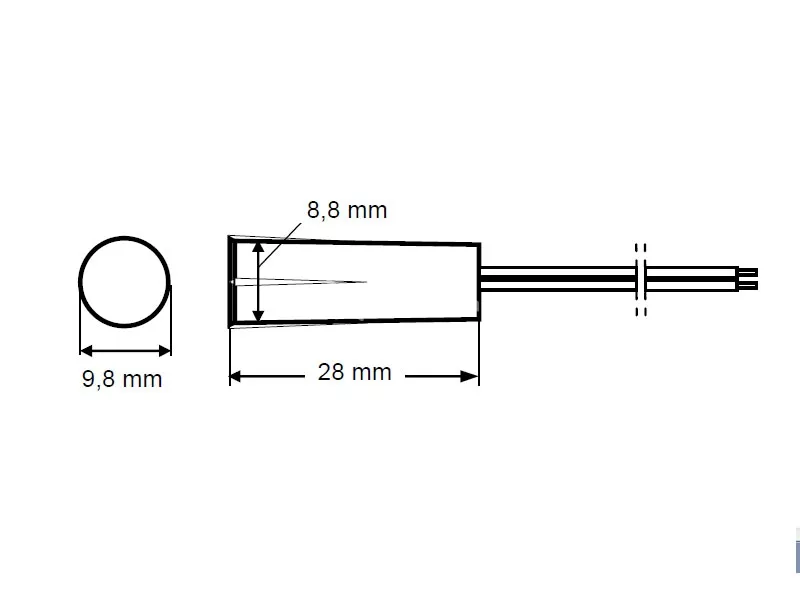

L'élément détecteur contenant l'aimant doit être monté sur la partie mobile, tandis que l'interrupteur Reed doit être monté sur la partie fixe de la porte, de la fenêtre, etc. à protéger. Les détecteurs à mortaiser K-2 sont conçus pour un montage frontal dans des matériaux tels que le bois ou le plastique. Les murs dans lesquels le détecteur doit être monté doivent avoir une épaisseur d'au moins 10 mm afin d'assurer une stabilité adéquate aux éléments installés. Les trous pour les détecteurs K-2 doivent être percés à l'aide d'un foret de 9 mm de diamètre. Le détecteur K-2 est monté en appuyant dessus. Les éléments de détection montés peuvent être renforcés à l'aide de l'adhésif approprié. L'aimant doit être à portée de l'interrupteur Reed. Le déplacement axial de l'aimant et du commutateur à lames dans les détecteurs cylindriques ne doit pas dépasser 10 mm pour le K-2.
Remarques
L'élément contenant l'aimant ne doit en aucun cas être raccourci (rogné).
Un soin particulier doit être apporté au montage de la partie du détecteur contenant le contactron. Il ne faut pas l'enfoncer dans le trou à l'aide d'un marteau, car il contient un élément délicat qui peut être endommagé.
