Détecteurs magnétiques se composent de deux élémentsun capteur magnétique (interrupteur Reed) et un aimant.
L'interrupteur Reed placé près de l'aimant ferme le circuit électrique.
Chacun des composants du détecteur a été placé dans un emplacement identique à celui de l'aimant. boîtier étanche identique - la partie contenant l'interrupteur à lames est munie de deux fils électriques à l'intérieur du boîtier, avec l'interrupteur à lames, il y a 2 résistances de 1,1 kΩ sont placées à l'intérieur du boîtier connectées à celui-ci dans une configuration 2EOL. Elles permettent au panneau de contrôle de détecter la manipulation du détecteur en observant les changements de résistance sur la ligne d'entrée.
Chaque détecteur de ce type doit être connecté à une entrée séparée du panneau.

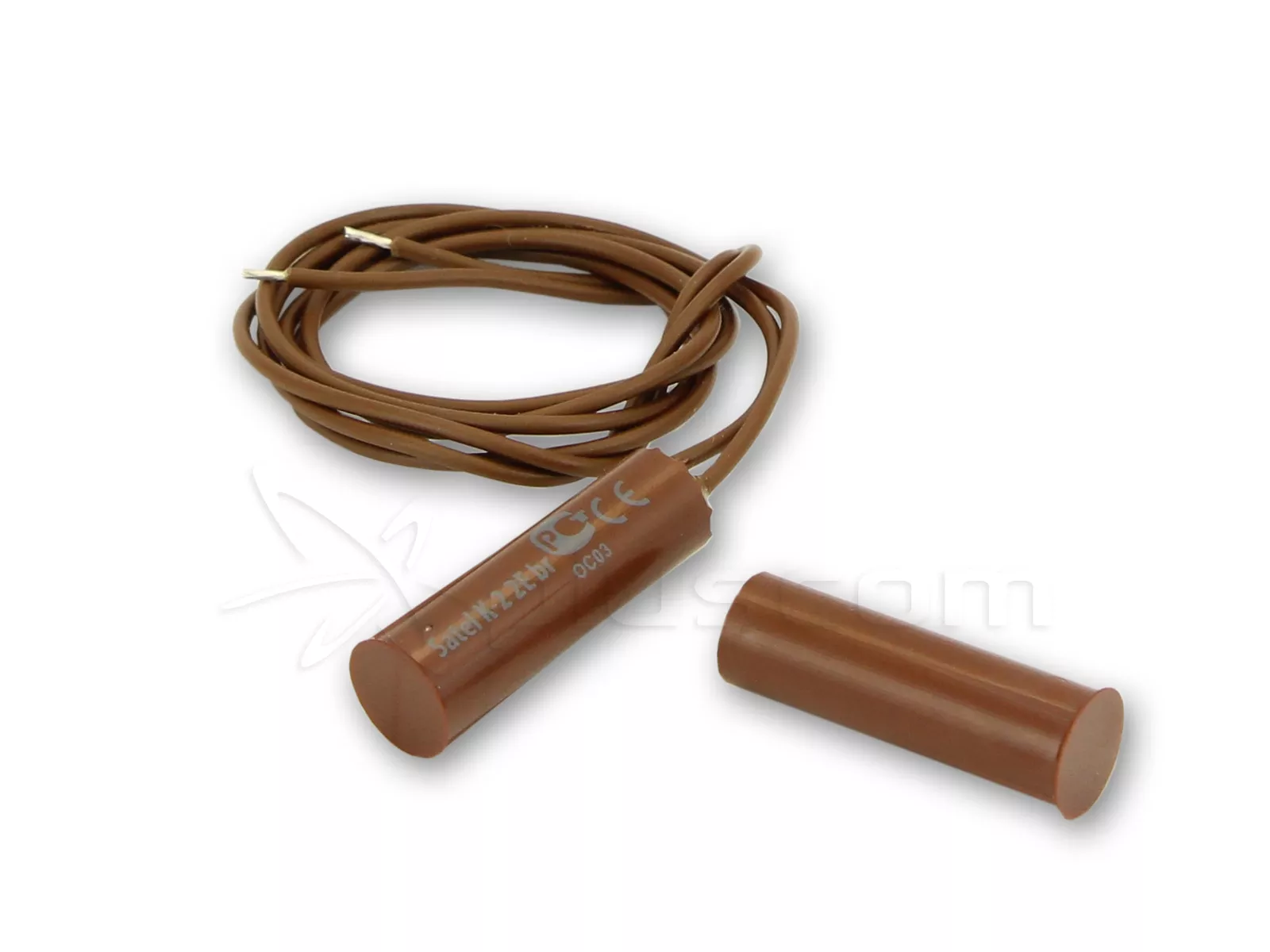

Satel K-2 2E BR Détecteur magnétique (marron)
Le K-2 2E est conçu pour être encastré.
Les détecteurs magnétiques peuvent être utilisés partout où il est nécessaire de contrôler l'état des portes, des fenêtres ou d'autres éléments mobiles, par exemple dans un bâtiment. Pour protéger ou contrôler l'accès à des objets, des pièces ou des appareils spécifiques, dans des systèmes d'automatisation, etc.
L'installation
L'élément détecteur contenant l'aimant doit être monté sur la partie mobile, tandis que l'interrupteur Reed doit être monté sur la partie fixe de la porte, de la fenêtre, etc. à protéger.

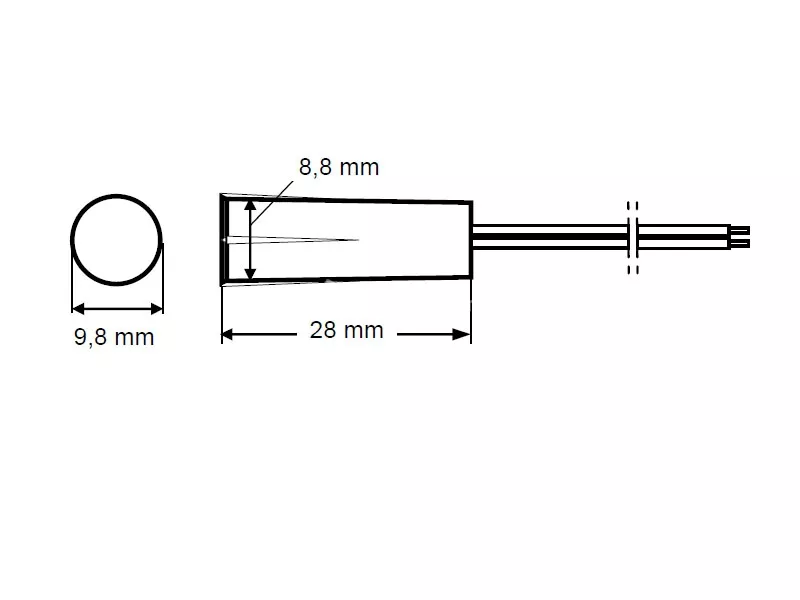

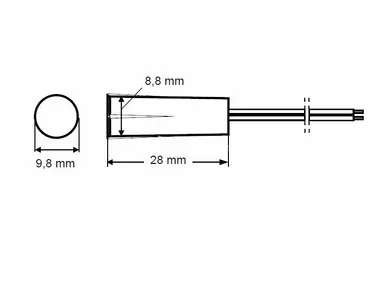

Les détecteurs à mortaiser K-2 2E sont conçus pour un montage frontal dans des matériaux tels que le bois ou le plastique. Les murs dans lesquels le détecteur doit être monté doivent avoir une épaisseur d'au moins 10 mm afin d'assurer une stabilité adéquate aux éléments installés. Les trous pour les détecteurs K-2 2E doivent être percés à l'aide d'une mèche de 9 mm de diamètre. Le détecteur K-2 2E est monté en appuyant dessus. Les éléments du détecteur à monter peuvent être renforcés à l'aide d'une colle appropriée. L'aimant doit se trouver dans la plage de l'interrupteur Reed (voir les données techniques). Le déplacement axial de l'aimant et du commutateur à lames dans les détecteurs cylindriques ne doit pas dépasser 10 mm pour le K-2 2E.
Les murs dans lesquels le détecteur doit être monté doivent avoir une épaisseur d'au moins 10 mm afin d'assurer une stabilité suffisante aux éléments montés.
