Module INT-VMG permet de parler fort la lecture de messages préenregistrés lorsque certains événements se produisent. Il fonctionne avec les centrales d'alarme INTEGRA (en tant qu'expandeur de sortie), ainsi qu'avec tous les dispositifs capables de contrôler les entrées des générateurs.

Caractéristiques du module INT VMG

• Possibilité d'enregistrer jusqu'à 32 messages.
• Plus de 17 minutes pour les messages.
• Gestion des messages vocaux à l'aide du logiciel gratuit VMG-SOFT.
• Possibilité d'enregistrer les messages à l'aide du microphone intégré.
• Contrôle par bus de communication (panneaux de contrôle INTEGRA) ou 16 entrées.
• Amplificateur intégré permettant la connexion directe d'un haut-parleur.
• Prise mini-jack pour casque ou amplificateur audio externe.
• Réglage du volume pour la lecture des messages.
• Entrée supplémentaire d'autoprotection de type NC.

Description du fonctionnement

Le module INT-VMG connecté au bus de communication du panneau de contrôle est identifié comme un expandeur de sortie. L'activation de la sortie attribuée au module entraîne la lecture d'un message (première sortie - message 0, deuxième sortie - message 1, etc.) La situation dans laquelle le message sera lu dépend de la manière dont la sortie est programmée.

Le message est également lu lorsque l'entrée du module sélectionné est court-circuitée à la masse. Cela permet d'utiliser n'importe quel appareil pour le contrôle. Selon les réglages d'usine, les entrées déclenchent des messages de 0 à 15 (l'entrée 1 déclenche le message 0, l'entrée 2 déclenche le message 1, etc.) Des messages portant des numéros différents peuvent être attribués aux entrées. Le module peut mettre en file d'attente jusqu'à 96 commandes de lecture de messages.

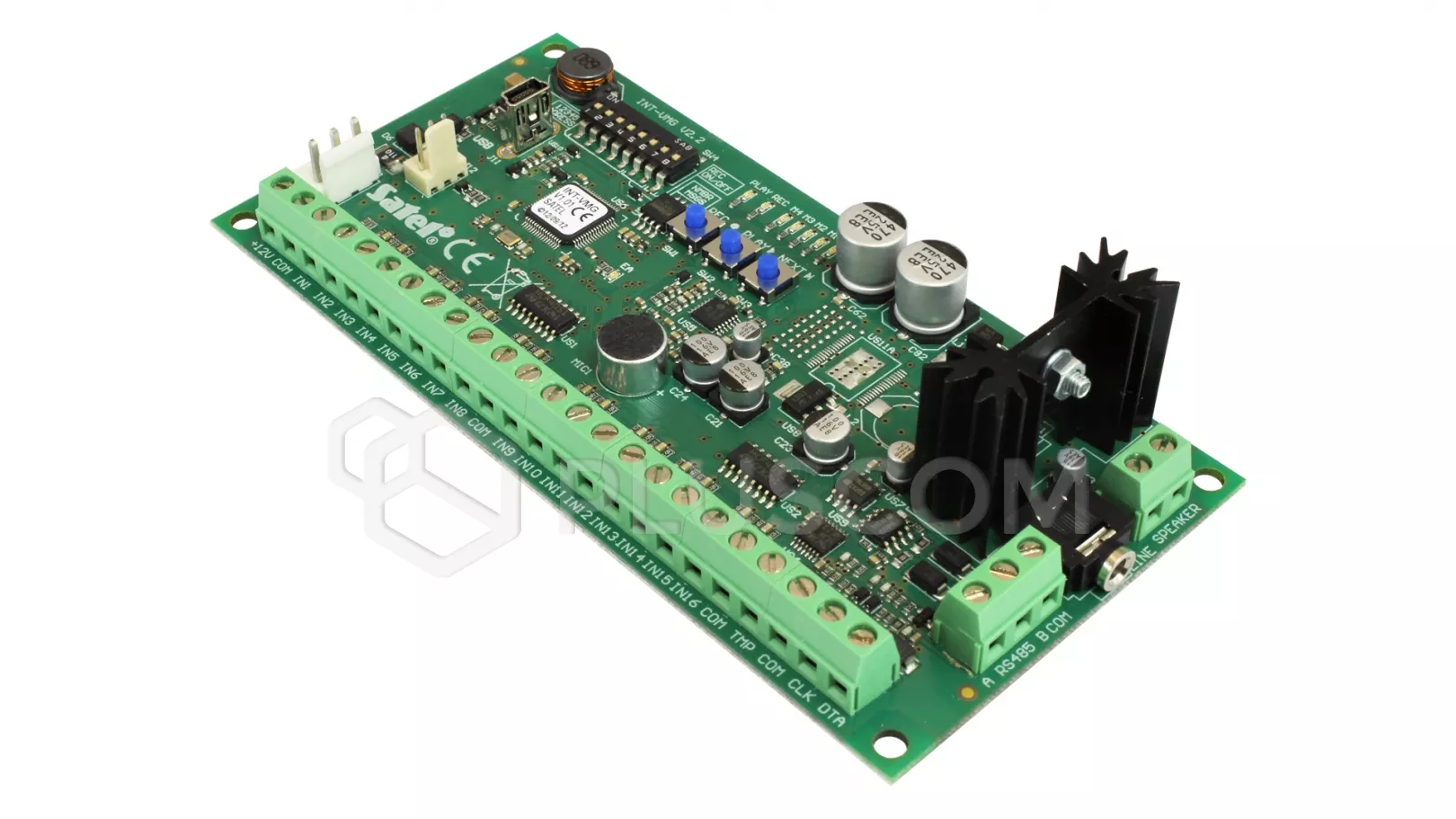

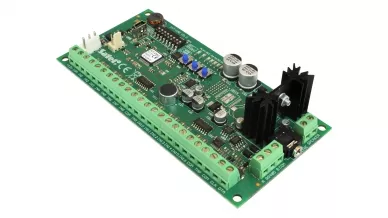

Satel INT-VMG Module de messagerie vocale

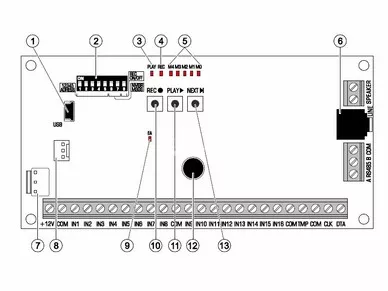

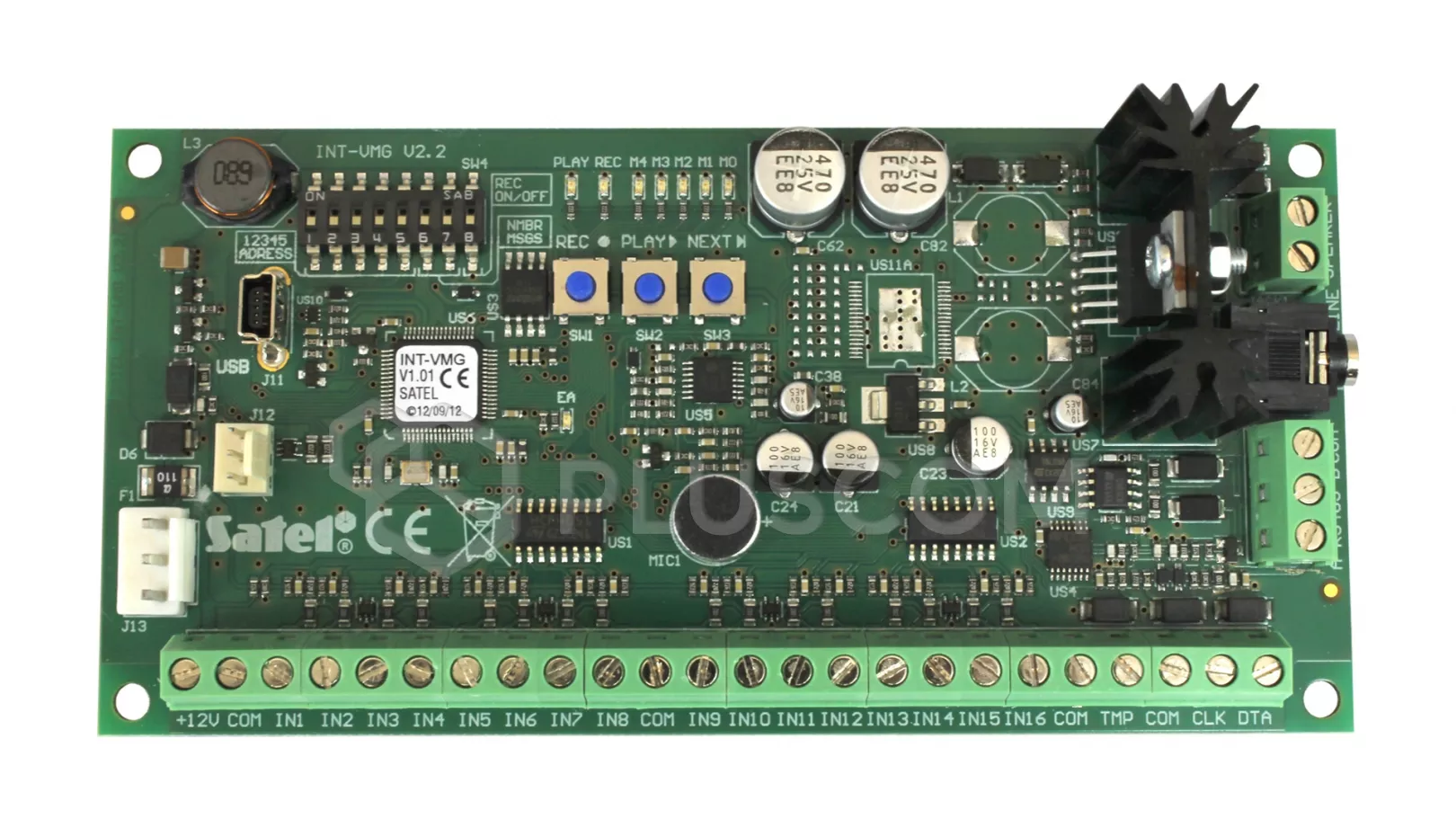

1. Prise USB MINI-B - permet de connecter le module à un ordinateur et de le programmer.
2. Jeu d'interrupteurs DIP - utilisé pour régler l'adresse individuelle du module et pour définir ses paramètres de fonctionnement (voir : DIP-SWITCH MICROPS).
3. LED PLAY - s'allume pendant la lecture d'un message.
4. REC LED - s'allume pendant l'enregistrement d'un message.
5. DEL M4...M0 - indique le numéro du message. Un numéro est attribué à chaque diode (diode allumée - voir tableau 1 ; diode éteinte - 0). La somme de ces numéros correspond au numéro du message. Les messages sont numérotés de 0 à 31.
6. prise mini-jack - permet de brancher un casque ou un amplificateur audio externe.
7. Ce connecteur est destiné à un usage ultérieur.
8. connecteur utilisé dans le processus de production.
9. diode EA - indique :
   • clignote lentement - l'échange de données avec le panneau de contrôle ;
   • clignote rapidement - le port USB du module est connecté à l'ordinateur ;
   • s'allume - pas de communication avec le panneau de contrôle.
10. Touche REC - active la fonction d'enregistrement des messages à l'aide du microphone intégré.
11. Touche PLAY - active la fonction d'enregistrement des messages :
    • de lire le message ;
    • de démarrer la fonction de contrôle du volume ;
    • modifier les numéros de messages attribués aux entrées.
12. microphone.
13. Touche NEXT - active :
    • de sélectionner le numéro du message ;
    • le réglage du volume ;
    • activation de la fonction de modification des numéros de messages attribués aux entrées.
