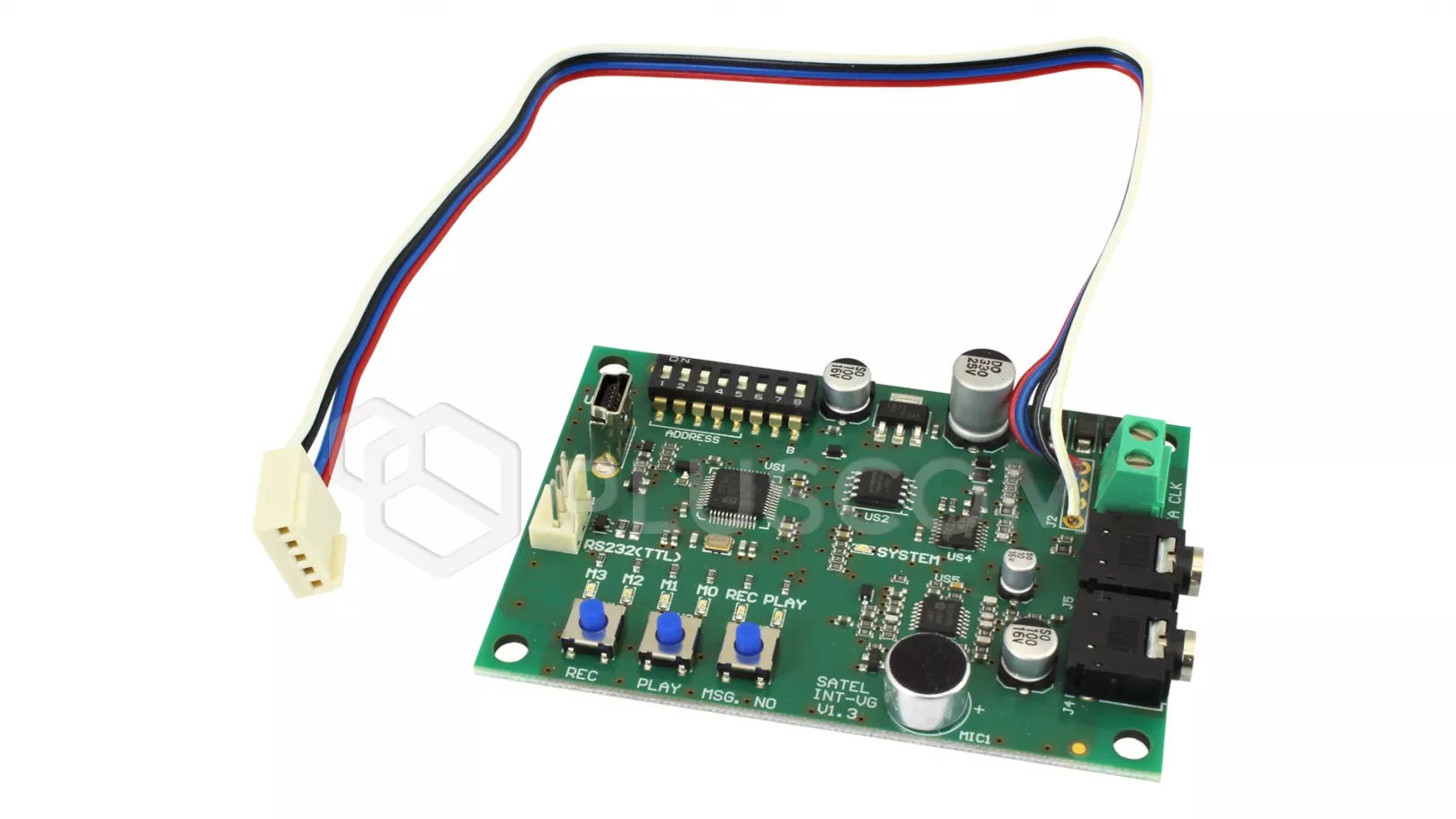

Satel INT-VG Module vocal

Satel INT-VG Module vocal

INT-VG est un module qui permet le contrôle à distance des systèmes d'alarme. VERSA iINTEGRA à l'aide du clavier téléphonique et du menu vocal. Il permet non seulement d'armer et de désarmer le système, mais aussi de vérifier en détail l'état du système ou de contrôler les équipements connectés à la centrale. En outre, le module fait office de "synthétiseur vocal" à 16 messages pour la notification vocale d'événements sélectionnés du système.

Caractéristiques

• menu de commande à distance à commande vocale via n'importe quel téléphone à tonalité
• enregistrement des messages dans le processus de configuration grâce à la technologie de synthèse vocale, ce qui élimine la nécessité d'enregistrer le texte dans le microphone
• armement/désarmement à distance et contrôle des sorties d'automatisation
• vérification à distance de l'état du système
• fonctions MAKRO pour l'exécution automatique d'un certain nombre d'actions
• gestion de la configuration des modules à l'aide du programme gratuit VG-SOFT
• possibilité d'enregistrer 16 messages pour la messagerie téléphonique
• coopération avec les PBX INTEGRA iVERSA

NOTE

Avec INTEGRA v1.09 et les panneaux de contrôle plus anciens, le module ne fournit que des fonctions de synthèse vocale. La fonctionnalité complète du module sera disponible à partir d'INTEGRA v1.10.

Satel INT-VG Module vocal

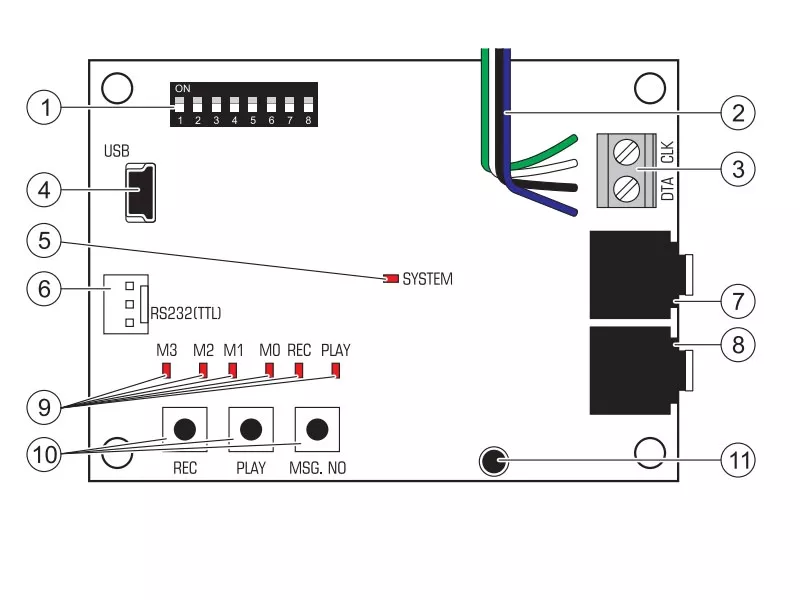

Explications de la figure :

1. un ensemble d'interrupteurs DIP de type DIP-switch utilisés pour régler l'adresse individuelle du module et pour bloquer la fonction d'enregistrement des messages avec le microphone intégré (voir section DIP-SWITCH MICROPS).
2. des fils de la fiche de type PIN5 utilisés pour connecter le module à la prise dédiée sur la carte électronique du panneau de contrôle (prise de connexion du synthétiseur vocal).
3. des bornes pour la connexion du module au bus de communication de la centrale : CLK - horloge ; DTA - données.
4. Prise USB MINI-B pour la connexion du module à un ordinateur et pour la programmation.
5. LED SYSTEM indiquant la communication avec le panneau de contrôle :
   • LED clignote - échange de données avec le panneau de contrôle ;
   • La LED est allumée - pas de communication avec le panneau de contrôle.
6. Connecteur utilisé dans le processus de production. prise casque pour écouter les annonces.
7. prise casque pour l'écoute d'une ligne téléphonique.
8. Des diodes électroluminescentes indiquent les messages vocaux :
   • M3, M2, M1, M0 - présent en binaire le numéro du message en cours d'enregistrement ou de lecture ;
   • REC - s'allume pendant l'enregistrement d'un message ;
   • PLAY - s'allume pendant la lecture d'un message.

Installation et activation du module SATEL INT-VG

1. Monter le module dans le boîtier du panneau de contrôle.
2. Connecter les bornes CLK et DTA aux bornes correspondantes du bus de communication du panneau de contrôle. Il est recommandé d'utiliser un câble droit non blindé pour effectuer la connexion.
3. Connecter le connecteur de type PIN5 à la prise dédiée sur la carte électronique du panneau de contrôle.
4. Régler l'adresse du module à l'aide des commutateurs DIP.
5. Mettre l'alimentation du système d'alarme sous tension.
6. Lancer la fonction d'identification dans le panneau de contrôle.
