Satel INT-SZK-GR Serrure à combinaison

Satel INT-SZK-GR serrure à code

Serrure à combinaison INT-SZK-GR est conçue pour fonctionner avec les centrales d'alarme de la série INT-SZK-GR. SÉRIE INTEGRA et Panneau de contrôle CA-64.

Il permet un contrôle d'accès simple à une pièce, où une porte équipée d'une serrure à commande électrique est installée et la fermeture de cette porte est contrôlée. Il peut également contrôler l'accès à d'autres dispositifs.

Description de la serrure

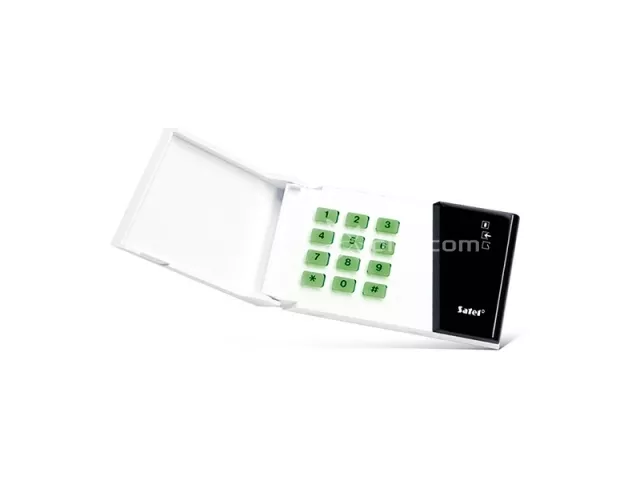

La serrure à code dispose de 12 touches avec rétroéclairage permanent ou temporisé (à déclenchement automatique) et de trois diodes électroluminescentes marquées :

Satel INT-SZK-GR Serrure à combinaison

• ACTIF (couleur verte) - l'illumination informe que la serrure est actionnée par le panneau de contrôle.
• ACCÈS (rouge) - lorsqu'il est allumé, indique que la serrure est déverrouillée, ce qui signifie que la porte peut être ouverte.
• PORTE (jaune) - lorsqu'il est allumé, indique que la porte est ouverte.

• Le clignotement consécutif de tous les voyants (de haut en bas) indique l'absence de communication avec l'unité de contrôle. Cette situation peut se produire lorsque le programmeSTARTER est en cours d'exécution dans le panneau de commande ou que le câble reliant la serrure au panneau de commande est endommagé.



  Satel INT-SZK-GR Serrure à combinaison

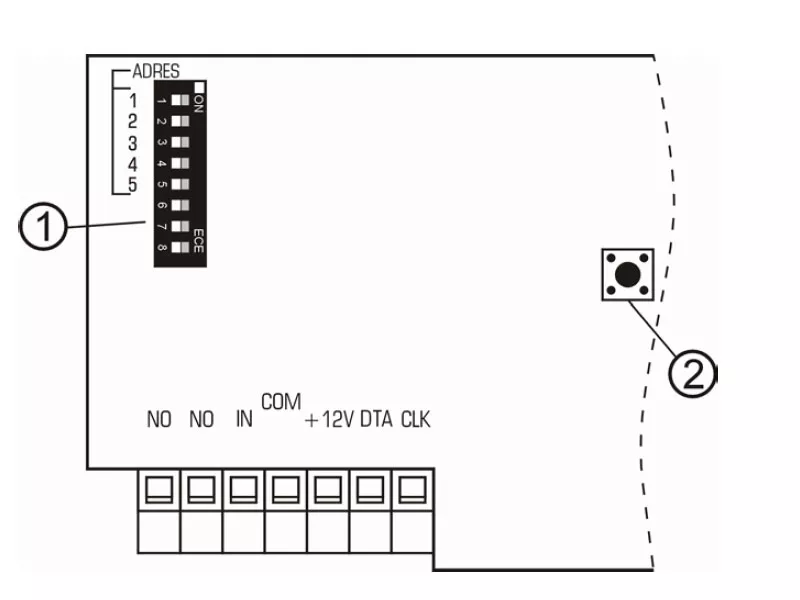

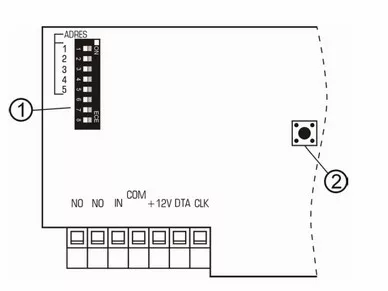

  Explication de la figure :

  1. un ensemble de commutateurs DIP de type DIP utilisés pour déterminer l'adresse individuelle de la serrure à code.
  2. contact d'autoprotection. Le ressort doit être appuyé contre le mur.

  Description des bornes :

  • NO - bornes de relais. Elles sont utilisées pour contrôler la serrure électromagnétique de la porte.
  • IN - entrée de contrôle de l'état de la porte (NC). Si elle n'est pas utilisée, elle doit être court-circuitée à la masse.
  • COM - terre
  • +12V - entrée d'alimentation
  • CLK, DTA - bus d'extension

  Montage

  La serrure à code est conçue pour être installée à l'intérieur. Elle peut être montée directement sur le mur ou dans un boîtier métallique de type OBU-M-LED.

  {REL_980}

  Le boîtier OBU-M-LED est verrouillable à l'aide d'une clé, ce qui rend l'accès à la serrure à code difficile pour les personnes non autorisées.
