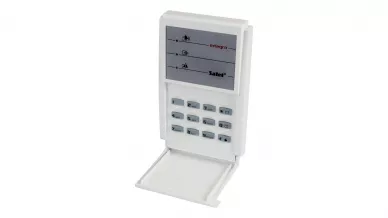

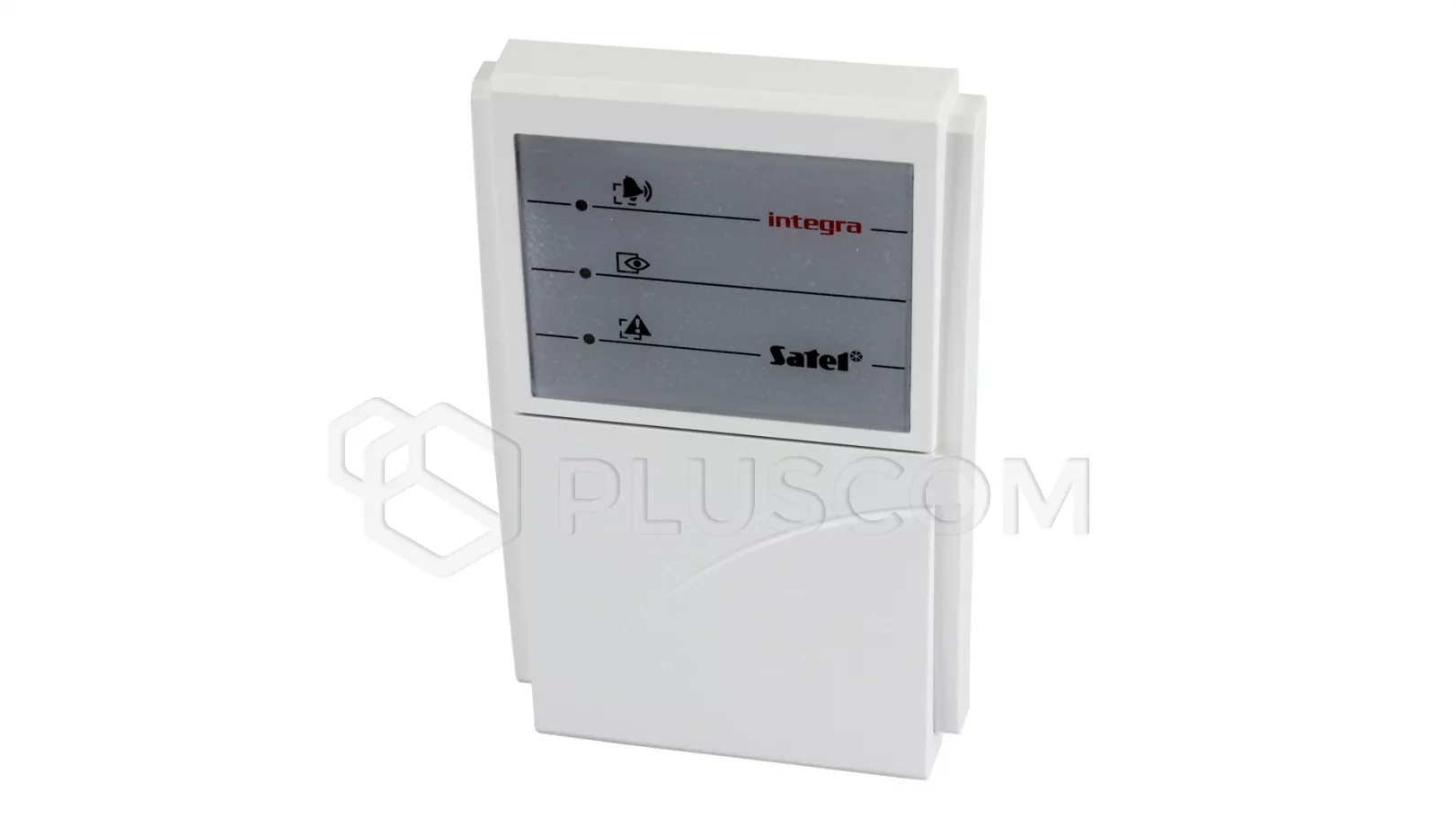

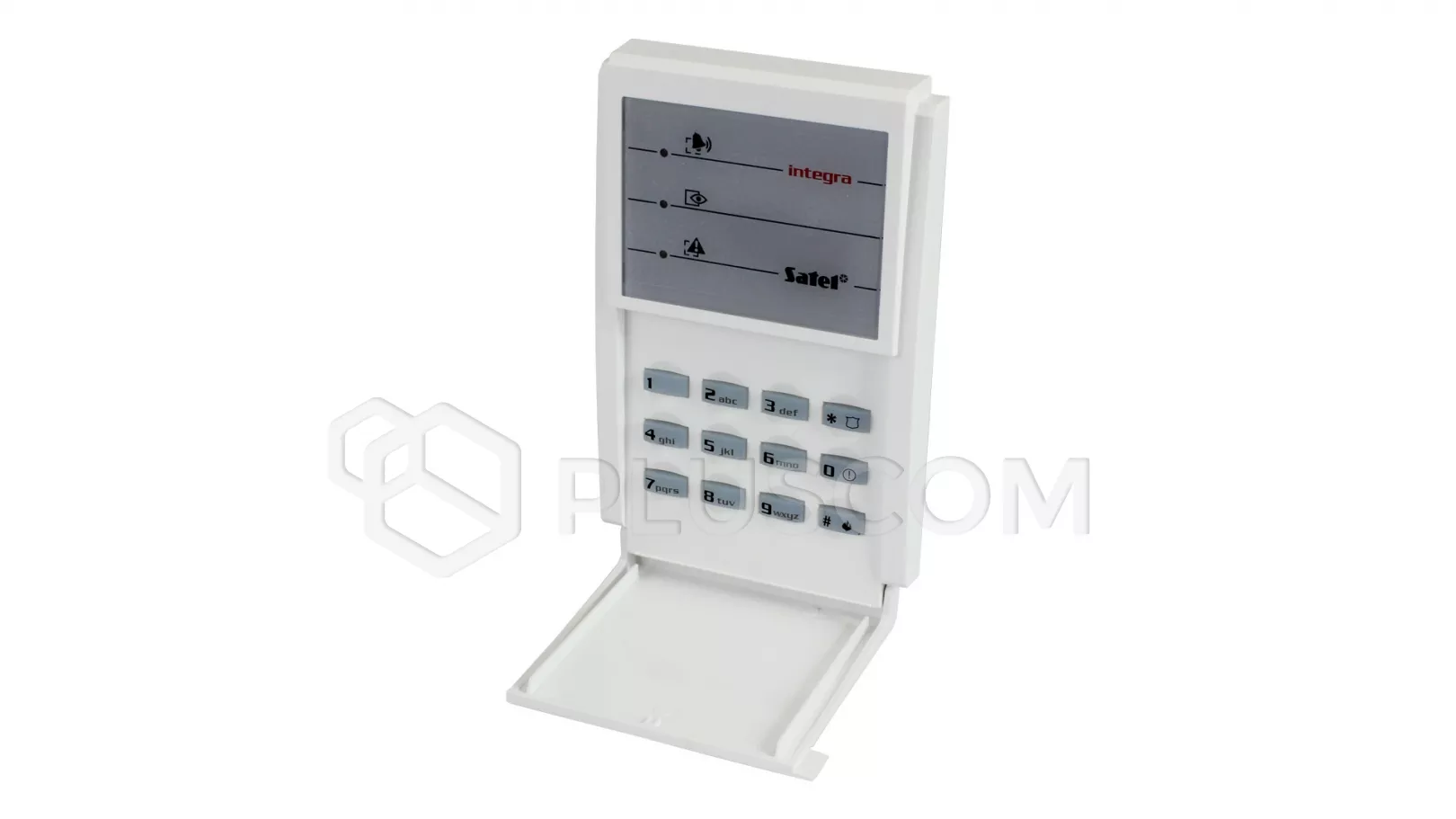

Satel INT-S-GR Clavier de zone

Satel INT-S-GR Clavier de partition

Claviers de partition INT-S-BL sont conçus pour coopérer avec les centrales d'alarme de la série INT-S-GR. INTEGRA et CA-64.

Ils permettent d'armer une seule cloison, d'effectuer un contrôle d'accès et de contrôler le fonctionnement de la serrure électromagnétique de la porte et de contrôler la fermeture de ces portes.

Ils permettent de modifier le mot de passe de l'utilisateur et d'activer des fonctions de contrôle de dispositifs externes.

Caractéristiques

• contrôle d'une zone du système
• Alarmes de panique, d'incendie et d'aide appelées à partir du clavier
• LEDs indiquant l'état de la zone
• Signalisation sonore des événements sélectionnés dans le système
• fonctions de contrôle d'accès
• Relais pour la commande d'une gâche électrique, d'un verrou ou d'une serrure électromagnétique
• entrée d'état de la porte

Satel INT-S-GR Clavier de zone

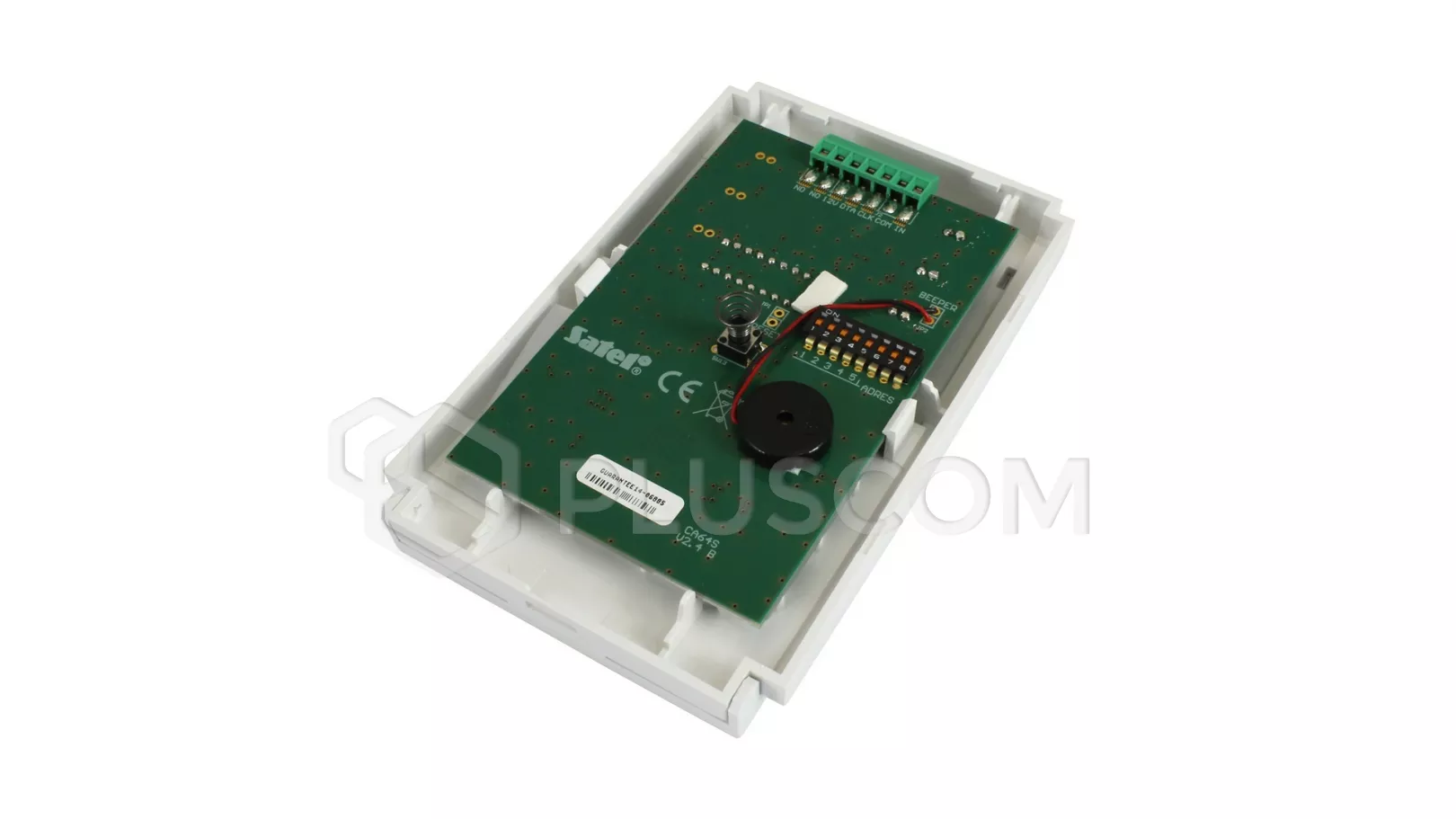

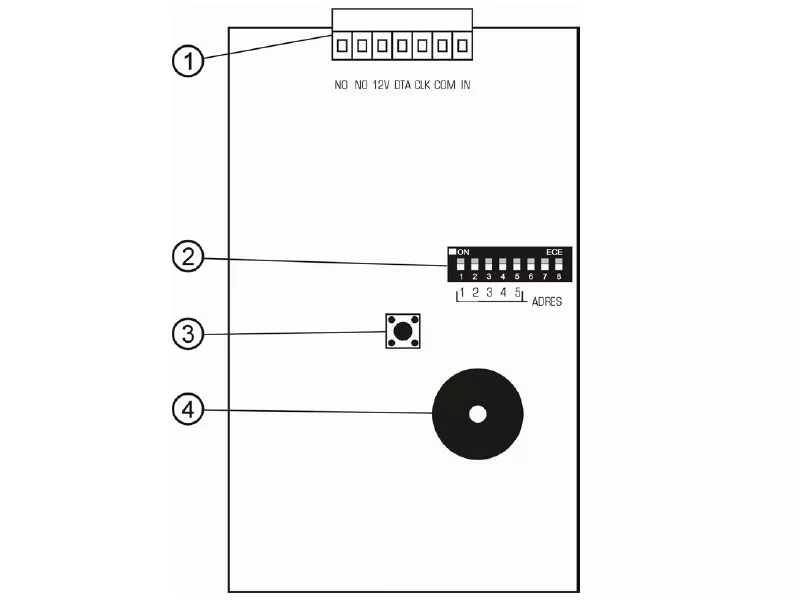

Description du dessin :

1. bornes :
   • NO - borne de relais. Les bornes NO sont utilisées pour contrôler la serrure électromagnétique de la porte.
   • IN - entrée de contrôle de l'état de la porte (NC). Si elle n'est pas utilisée, elle doit être court-circuitée à la terre.
   • COM - terre.
   • +12V - entrée d'alimentation.
   • DTA, CLK - bus de l'expandeur.
2. un ensemble de commutateurs DIP de type DIP utilisés pour déterminer l'adresse d'un clavier individuel.
3. contact d'autoprotection. Le ressort doit être appuyé contre le mur.
4. buzzer.
