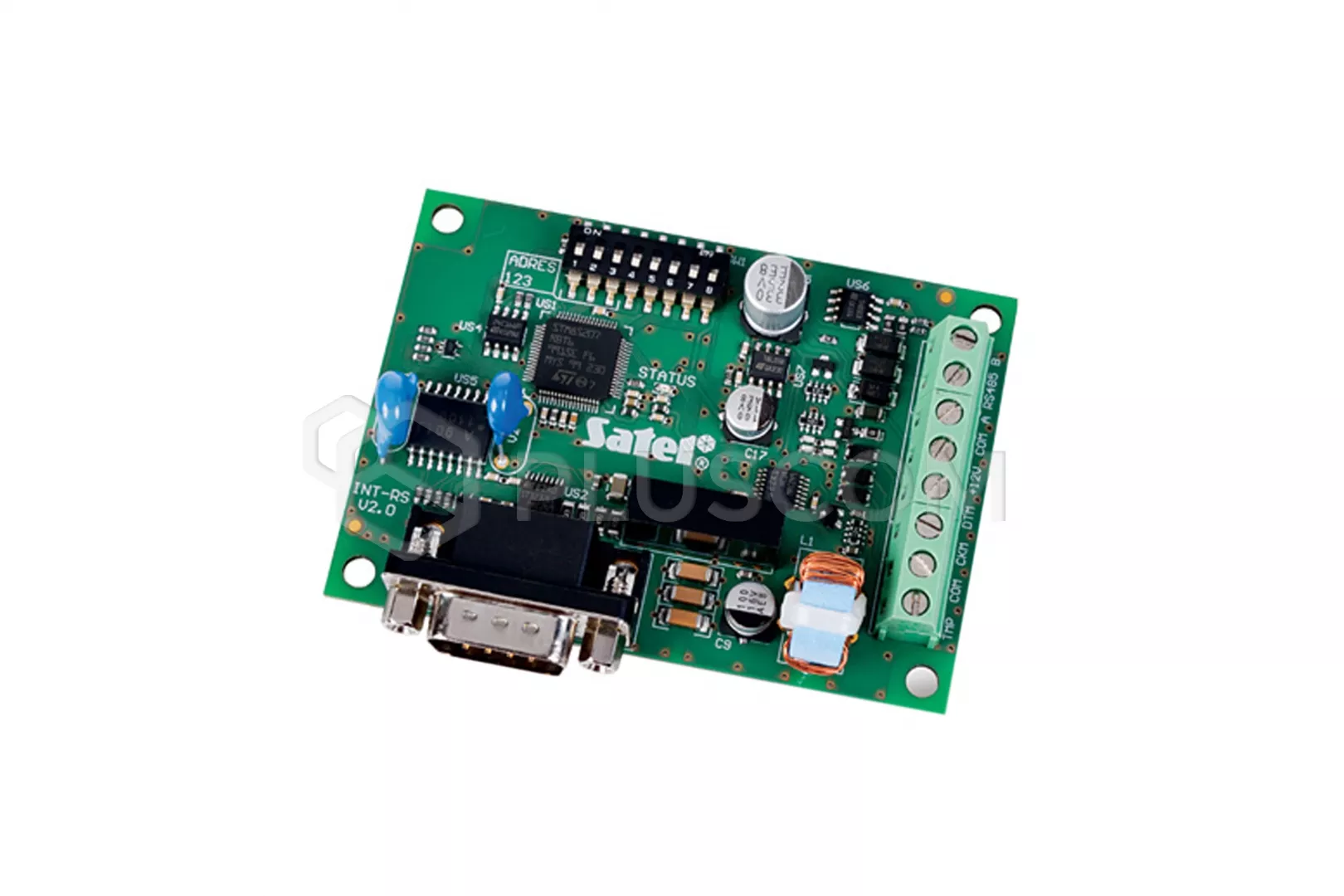

Satel INT-RS Plus Interface RS-232 pour l'intégration du système

Satel INT-RS Plus Interface RS-232 pour l'intégration du système

L'interface INT-RS Plus est dédiée à la coopération avec les centrales d'alarme des séries INTEGRA et INTEGRA Plus. Le dispositif convertit les données transmises par le bus du clavier au standard du bus série RS-232. Il peut être utilisé pour les applications suivantes :

• connexion à un ordinateur sur lequel est installé le logiciel GUARDX
• surveillance d'événements par l'intermédiaire de modules externes spécialisés d'autres fabricants,
• fonctionnement du panneau de contrôle à l'aide d'un logiciel autre que celui proposé par SATEL. Cette application est destinée aux entreprises qui s'occupent de l'intégration de systèmes d'objets et qui doivent écrire leur propre logiciel.

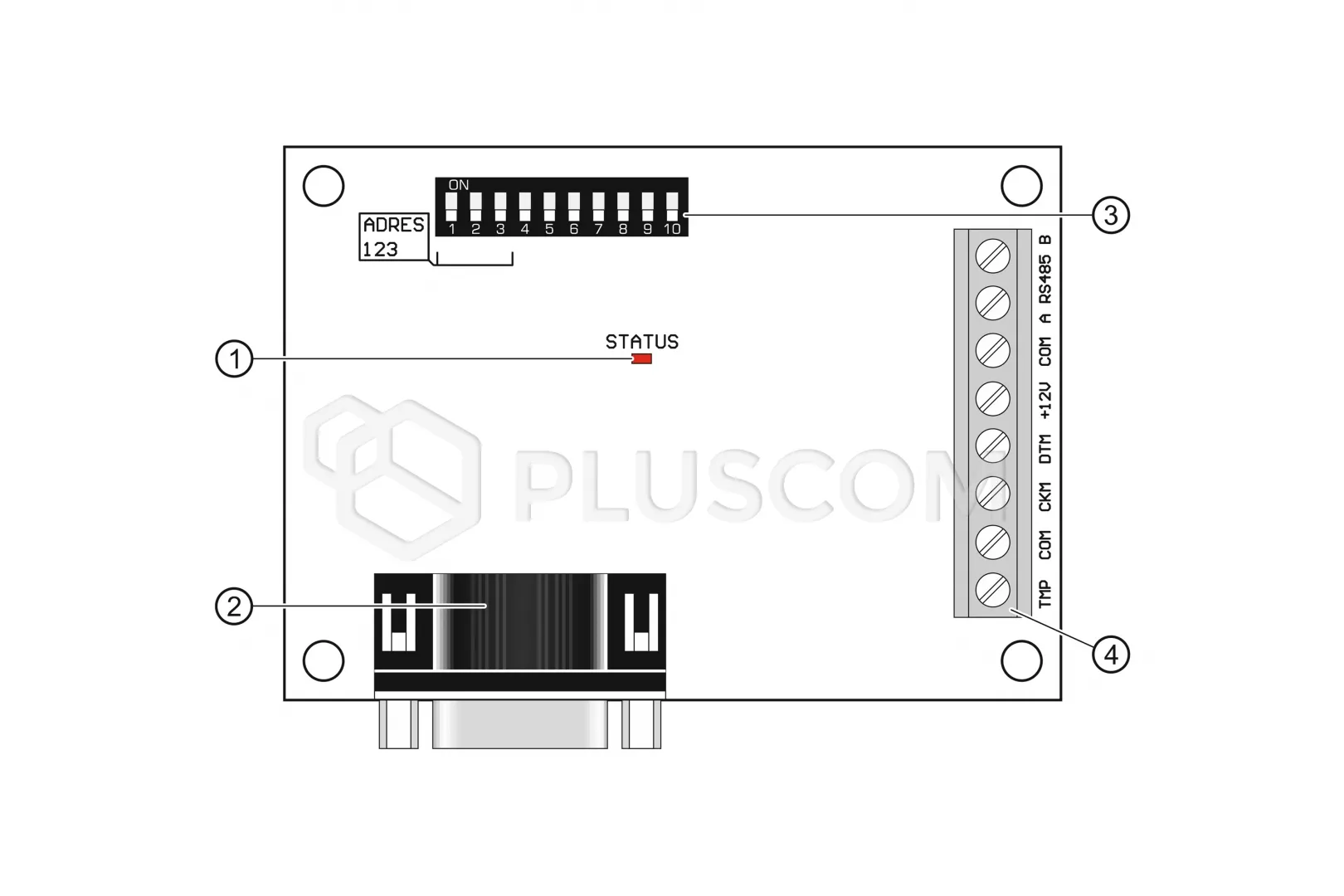

Explications de la figure 1 :

1. LED STATUS indiquant :
   • LED clignotante - échange de données avec le panneau de contrôle ;
   • LED allumée - pas de communication avec le panneau de contrôle.
2. Prise DB-9 mâle (port RS-232). Permet de connecter l'interface à un ordinateur ou à d'autres dispositifs externes. Un câble avec un "blindage" doit être utilisé. Il est nécessaire d'utiliser un câble entrelacé avec des fiches femelles des deux côtés (câble null modem).
3. un jeu d'interrupteurs DIP de type DIP-switch pour le réglage d'une adresse individuelle et du mode de fonctionnement de l'interface (voir : DIP-SWITCH MICROPS).
4. les terminaux :

• TMP - entrée du circuit d'autoprotection de l'interface (NC) - si elle n'est pas utilisée, elle doit être court-circuitée à la terre.
• COM - mise à la terre.
• CKM - horloge.
• DTM - données.
• +12V - +12V.
• A RS485 B - bornes non utilisées.
