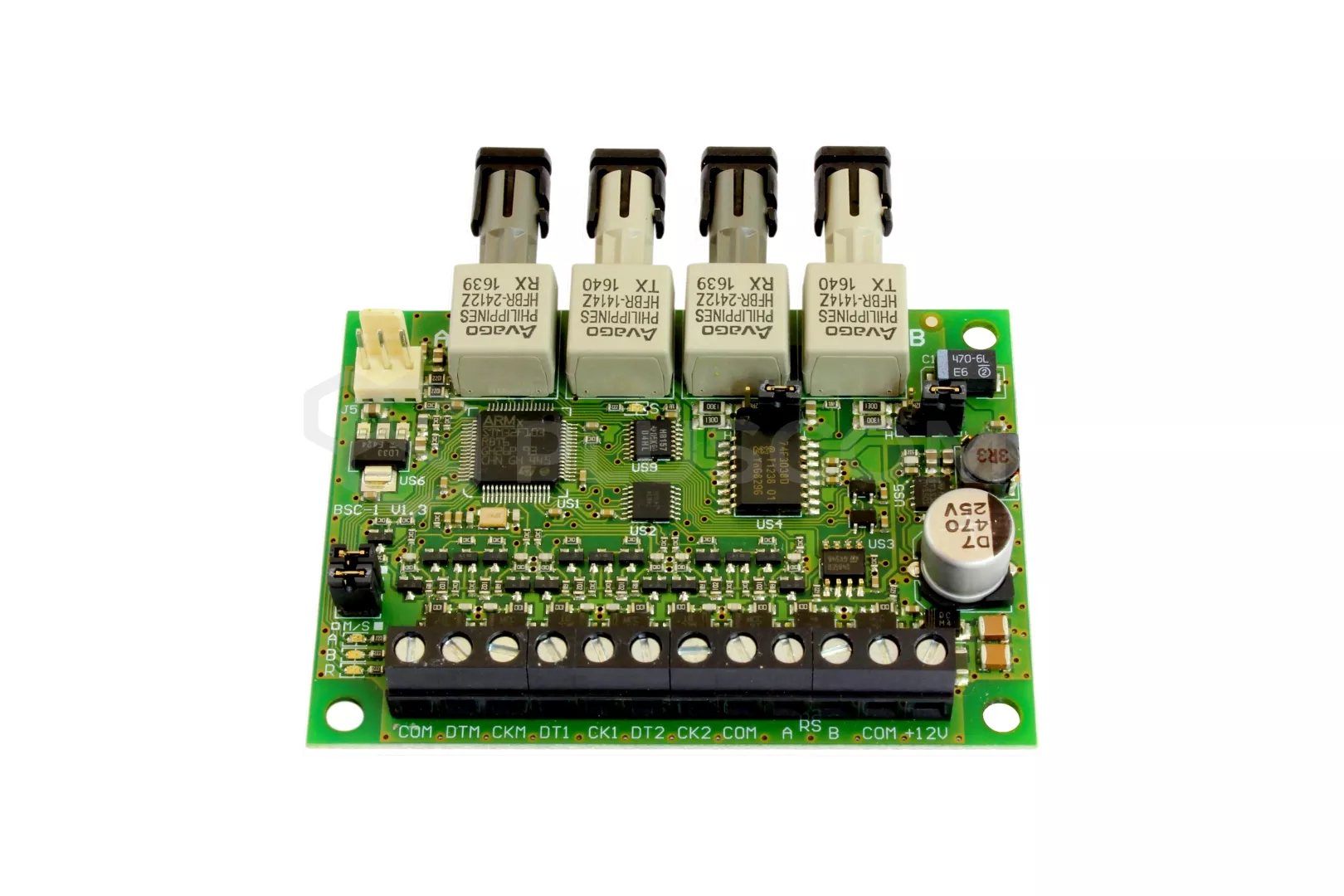

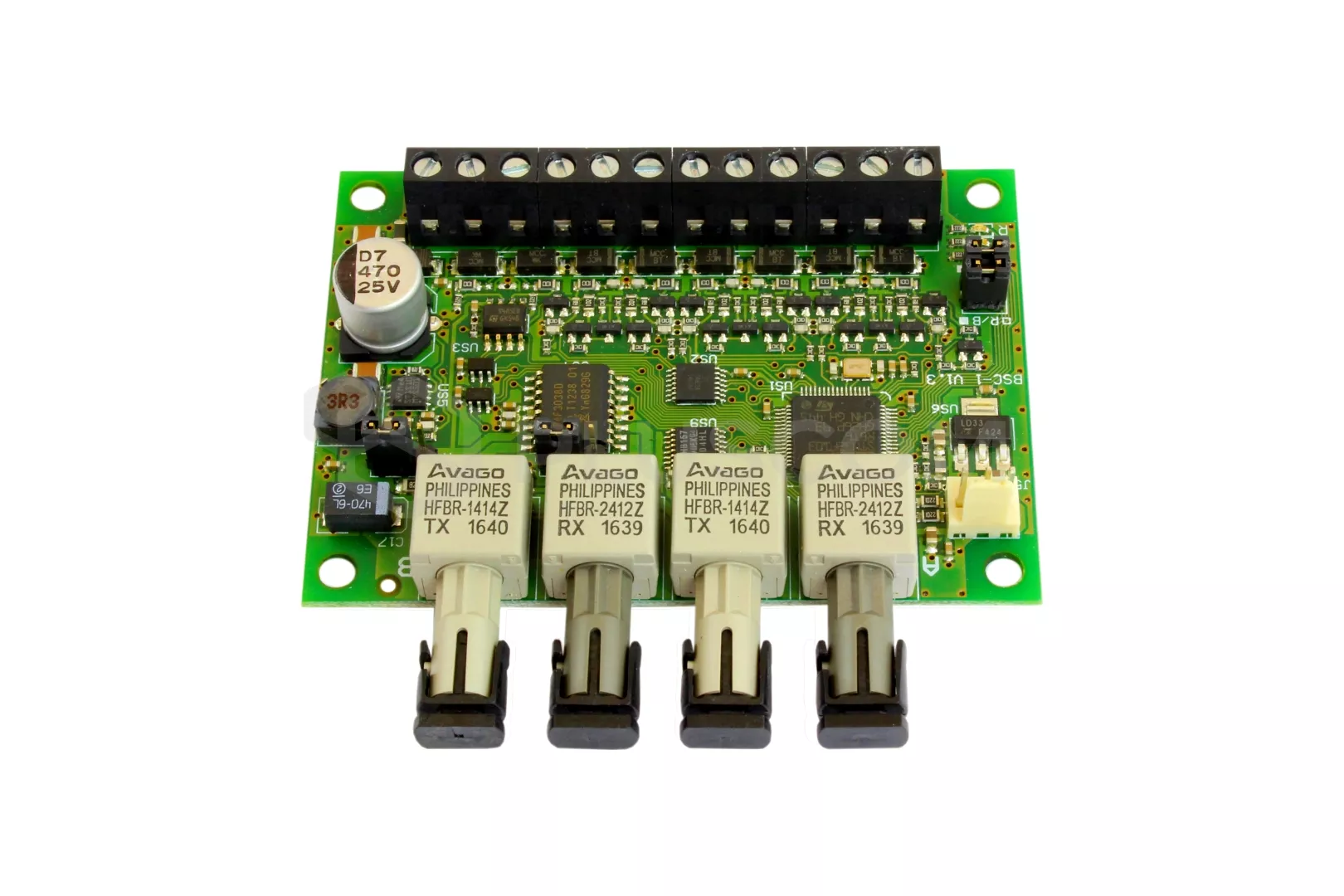

Convertisseur INT-FI permet la conversion et la transmission de données par fibre optique.

Il est destiné à la coopération avec les bus de communication des centrales d'alarme de la série INTEGRA ou avec le bus RS-485 du système de contrôle d'accès ACCO.

Il permet d'étendre la distance maximale entre les dispositifs jusqu'à 4 km.

Satel INT-FI Convertisseur de données à fibre optique

Satel INT-FI Convertisseur de données à fibre optique

Caractéristiques du convertisseur

• Conversion des signaux transmis via les bus des claviers ou des expandeurs de la centrale de la série INTEGRA et le bus RS-485 du système de contrôle d'accès ACCO.
• 4 prises pour la connexion de deux paires de fibres optiques (une fibre émettrice et une fibre réceptrice dans chaque paire).
• Bornes pour la connexion des signaux électriques provenant de trois bus de communication des centrales d'alarme de la série INTEGRA (un clavier et deux expandeurs) ou d'un bus RS-485 du système de contrôle d'accès ACCO.
• Capable de fonctionner dans différentes configurations en fonction du réglage des cavaliers sur les broches de la carte électronique.
• Mode test pour vérifier l'exactitude de la transmission des données.
• LEDs pour indiquer la configuration sélectionnée.
• Portée de transmission entre deux convertisseurs jusqu'à 2 km.
• Possibilité de chaîner trois convertisseurs.
• Dans le cas d'une connexion en cascade, la portée de transmission peut être portée à 4 km.
• Coopération avec les fibres optiques multimodes les plus courantes.
• Possibilité de mettre à jour le logiciel du convertisseur (firmware).
• Haute résistance de la communication aux interférences.
• Isolation galvanique des appareils assurée.

Satel INT-FI Convertisseur de données à fibre optique

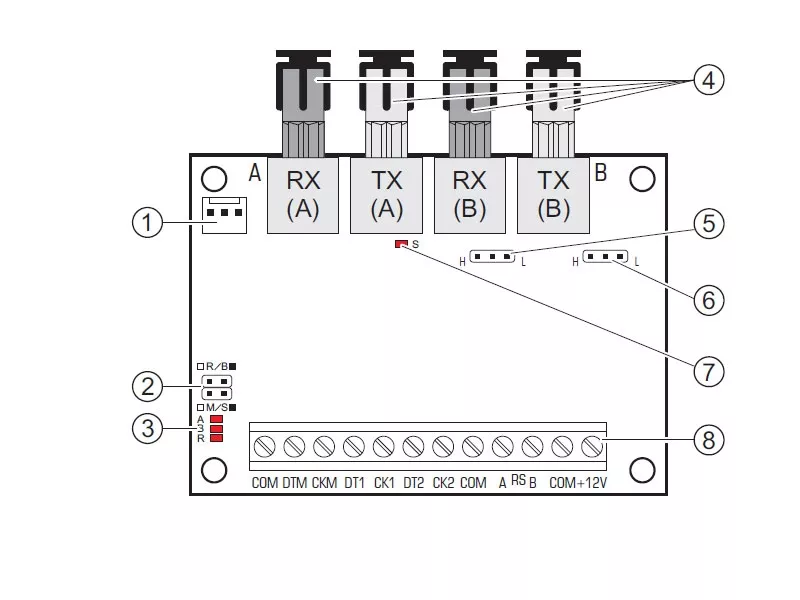

Explication du dessin :

1. Port RS-232 (norme TTL) pour connecter le port série COM du PC. Pour mettre à jour le logiciel du convertisseur (firmware), le port doit être connecté à l'ordinateur à l'aide d'un câble fabriqué par SATEL (DB9FC/RJ-KPL set).
2. Pour la mise à jour du logiciel du convertisseur (firmware), le port doit être connecté à l'ordinateur avec un câble fabriqué par SATEL (DB9FC/RJ-KPL). En usine, des cavaliers sont placés sur toutes les broches.
3. LED de diagnostic indiquant la configuration du convertisseur
4. Prises S/T pour la connexion de fibres optiques multimodes de diamètre 50/125 µm ou 62,5/125 µm. La carte électronique comporte deux interfaces pour fibres optiques - A (primaire) et B (extension, dont le rôle dépend de la façon dont les appareils sont connectés - voir les figures 5 et 6). Une paire de fibres optiques est connectée à chacune d'elles : RX - réception (receive) et TX - transmission (transmit).
5. des broches qui permettent de faire varier le courant de la diode émettrice en fonction de la longueur des fibres de l'interface A.
6. des broches permettant de faire varier le courant de la diode émettrice en fonction de la longueur des fibres de l'interface B.
7. LED indiquant la présence de l'alimentation et le fonctionnement du programme.
8. Bornes

Montage

Toutes les connexions électriques doivent être effectuées avec l'alimentation électrique déconnectée.

Le convertisseur INT-FI doit être installé dans des pièces fermées où l'humidité de l'air est normale. Le lieu de montage de l'appareil doit être protégé contre tout accès non autorisé.

La connexion aux bus de communication et à la source d'alimentation doit être effectuée à l'aide d'un câble droit non blindé typique utilisé dans les systèmes d'alarme (l'utilisation d'un câble de type "paire torsadée" n'est pas recommandée).

La connexion au bus RS-485 doit être effectuée à l'aide d'un câble de type UTP (paire torsadée non blindée). La longueur du câble à fibre optique reliant deux convertisseurs INT-FI peut atteindre 2 km.
