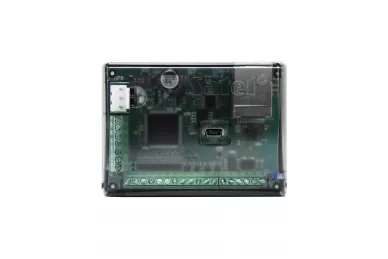

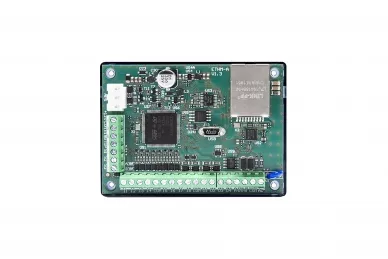

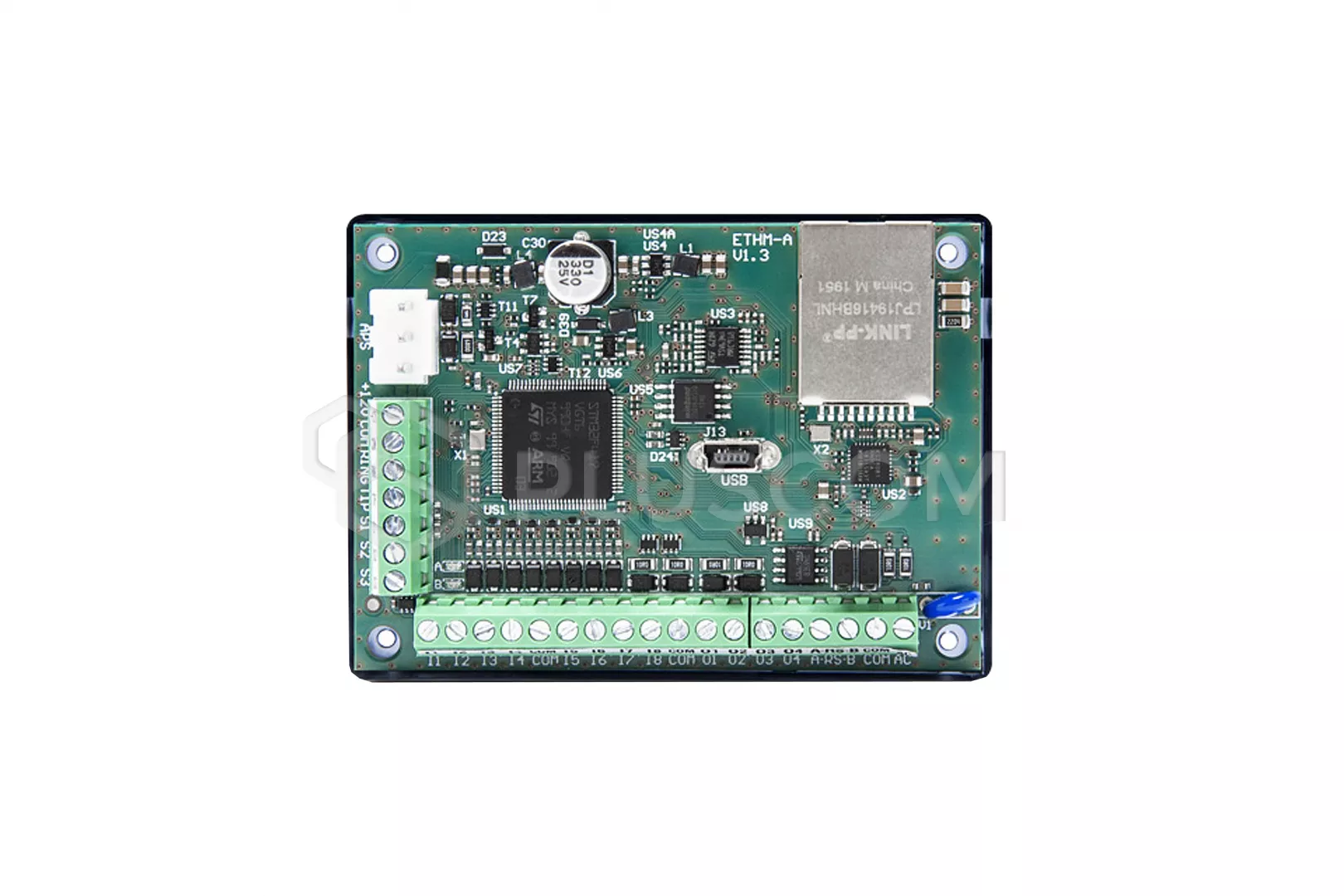

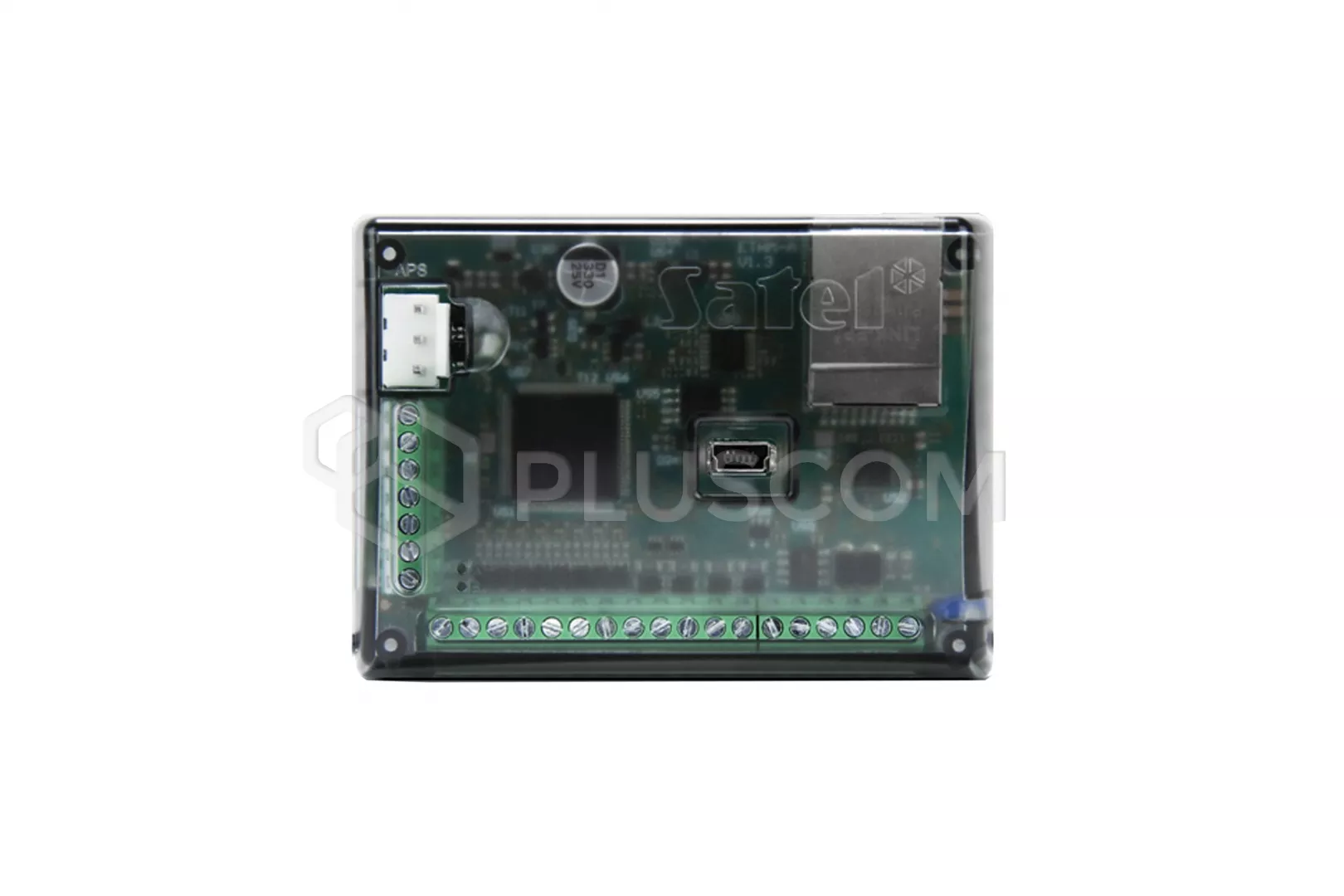

Satel ETHM-A Module de surveillance universel

Satel ETHM-A Module de surveillance universel

L'ETHM-A est un module de surveillance universel permettant de transmettre des informations via Ethernet. Il fonctionne dans un réseau local protégé par un pare-feu, de sorte qu'il n'est pas nécessaire de rediriger les données transmises via Internet ou de créer une base de données.
Le module permet également d'envoyer des notifications par messages PUSH à des appareils mobiles sur lesquels est installée l'application GX CONTROL, ainsi que par courrier électronique.
La programmation et la configuration s'effectuent sur un ordinateur sur lequel est installé GX Soft. La connexion du module avec le programme se fait localement (RS-232 (TTL)) ou à distance (Ethernet). Le micrologiciel de l'ETHM-A peut être mis à jour à distance grâce à la coopération avec le programme UpServ.

L'ETHM-A peut fonctionner :

• dans un système d'alarme - connecté au panneau de contrôle, le module transmet des informations sur les événements enregistrés par le système d'alarme. L'ETHM-A peut coopérer avec n'importe quelle station de surveillance (utilisant le protocole SIA-IP) ou avec des stations fabriquées par SATE.
• sur l'Internet des objets - les données reçues des appareils connectés peuvent être transmises par le module en vue d'une utilisation ultérieure, d'un archivage ou d'une visualisation. Les protocoles de communication ouverts MQTT, JSON et JSON/HTTP sont utilisés pour la communication.
• de manière autonome - L'ETHM-A peut contrôler les éléments du système d'automatisation connectés aux sorties du module, soit de manière autonome, soit à la demande de l'utilisateur. Le module peut également être programmé pour effectuer une action spécifique en réponse aux données reçues des capteurs connectés.

Caractéristiques :

• conversion de la surveillance audio (SIA/DTMF/impulsion)
• notification : PUSH/E-mail
• 8 entrées programmables (NO/NC/analogique)
• Bus de capteurs numériques 1-Wire (jusqu'à 8 capteurs)
• réponse configurable en cas de dépassement des seuils programmés :
• • sur les entrées analogiques
  • à partir de capteurs 1-Wire
• 4 sorties de type OC contrôlées :
• • à distance via l'application mobile GX CONTROL
  • localement/à distance avec GX Soft
  • à distance par IoT
  • localement en utilisant les 8 entrées du module
• la prise en charge de protocoles de communication ouverts :
• • MQTT
  • JSON
  • JSON/HTTP

Si le module doit être conforme à la norme EN50131 pour le grade 2, il doit être monté dans un boîtier supplémentaire pour répondre aux exigences de la norme en matière d'altération.

DONNÉES TECHNIQUES :

• nombre d'entrées : 8
• nombre de sorties (type OC) : 4
• tension d'alimentation : 12 V DC ±15%
• consommation de courant en veille : 60 mA
• consommation de courant maximale : 80 mA
• tension d'entrée CA maximale admissible : 25 V CA
• sorties (type OC) : 50 mA / 12 V DC
• classe environnementale conformément à la norme EN50130-5 : II
• plage de température de fonctionnement : -10...+55°C
• dimensions du boîtier : 83 x 60 x 26 mm
• poids : 76 g
