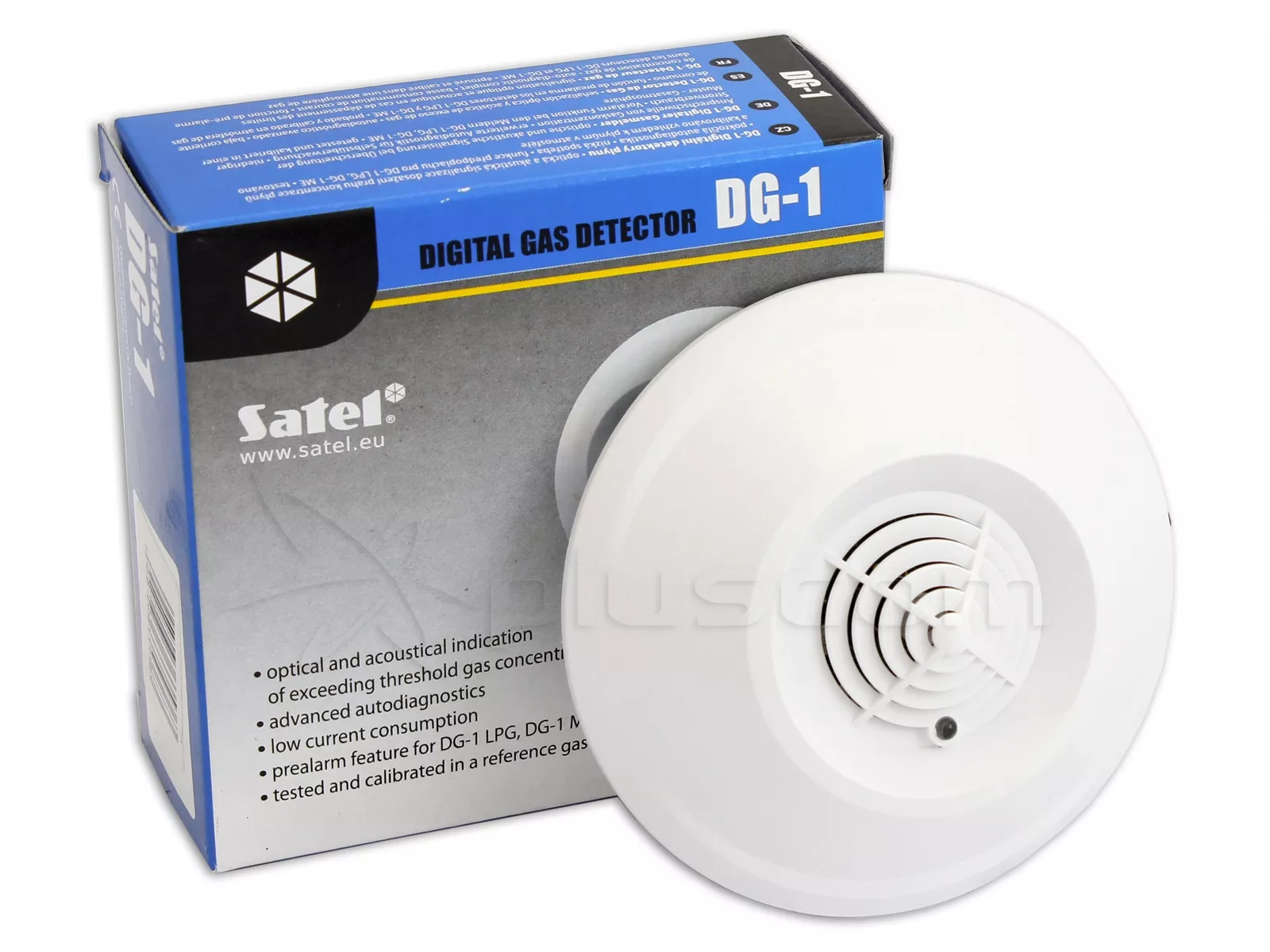

Satel DG-1 TCM Détecteur de gaz pour le sommeil

Capteur Satel DG-1 TCM peut être utilisé dans des systèmes d'alarme ou d'autres systèmes pour vérifier que la concentration a été dépassée de gaz dormants (par ex. vapeur de chloroforme).. Comporte une compensation numérique de la température permettant un fonctionnement de -30°C à +55°C.

Génération de concentration d'alarme - 6000 ppm CHCl3

Alarme est signalée par une LED (bleue) et un signal sonore (signal 1s, pause 1s) et l'ouverture des contacts NF à tout moment lorsque la concentration de gaz reste supérieure à 6000 ppm CHCl3. L'indication est également maintenue pendant plusieurs minutes après avoir baissé en dessous de la limite d'alarme.

Satel DG-1 TCM Détecteur de gaz pour le sommeil

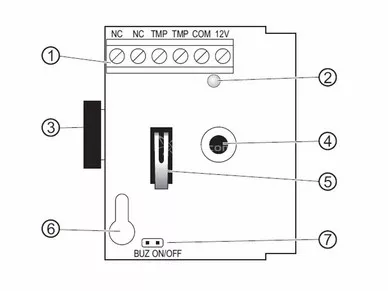

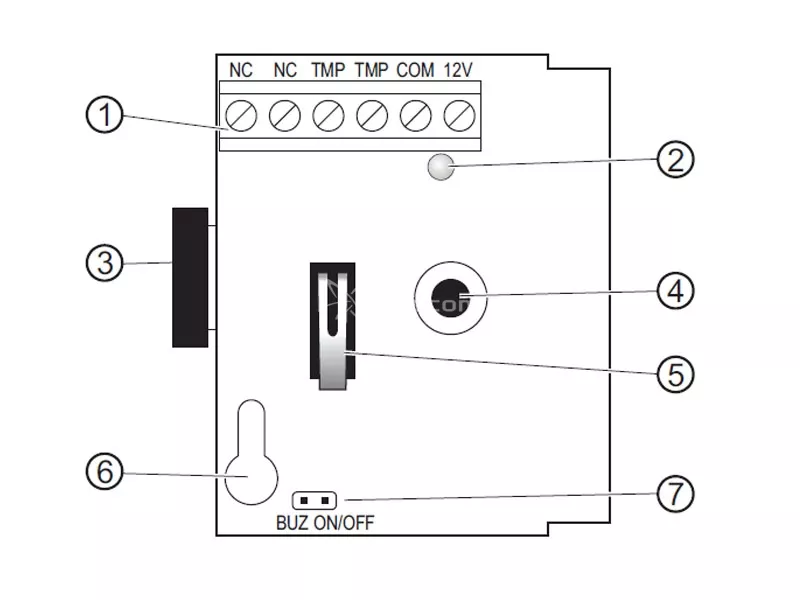

Légende :

1. Connecteurs :
   • NC - Connecteurs d'alarme (NC)
   • TMP - Connecteurs du circuit d'autoprotection

   • COM - terre
   • 12V - alimentation
2. LED (bleu) indiquant l'alarme, la pré-alarme et le défaut.

3. Buzzer pour indiquer l'alarme, la pré-alarme et la défaillance.
4. Détecteur de gaz.
5. Connecteur du circuit d'autoprotection (ouverture du boîtier).
6. Trou de montage de l'électronique dans le boîtier

7. BUZ - Broches permettant d'activer et de désactiver la signalisation sonore via le buzzer.


Une chute de la tension d'alimentation en dessous de 9V +/- 5% ou un dysfonctionnement du capteur de gaz (autotest) est indiqué comme suit défaillance. Elle est signalée par une LED (bleue) et un signal sonore (signalisation 0,25s, pause 0,25s) et l'ouverture des contacts NF.

Installation du capteur Satel DG-1 TCM

Capteur de gaz de sommeil (par ex. vapeur de chloroforme) doit être monté bas, juste au-dessus du sol.

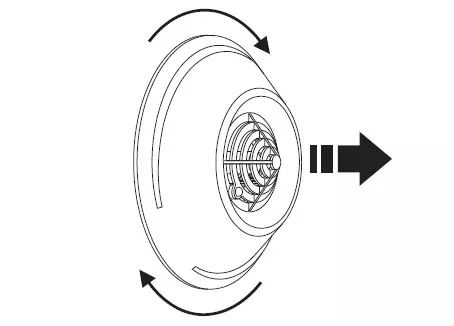

1. Ouvrez le boîtier :


   Satel DG-1 TCM Détecteur de gaz pour le sommeil

2. Retirer l'électronique

3. Faire un trou et passer le câble

4. Visser l'arrière du boîtier au mur
5. Installer l'électronique

6. Visser les fils aux bornes

7. Installer ou retirer le cavalier sur les contacts LPD

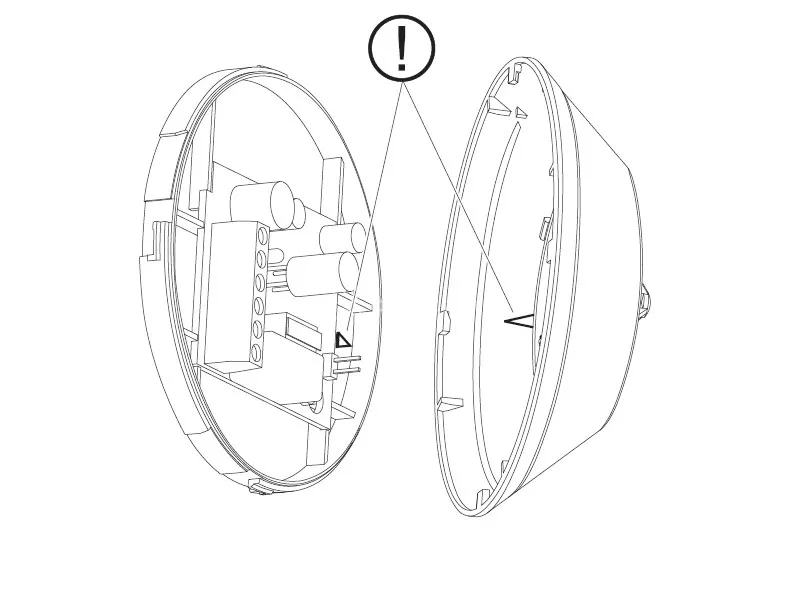

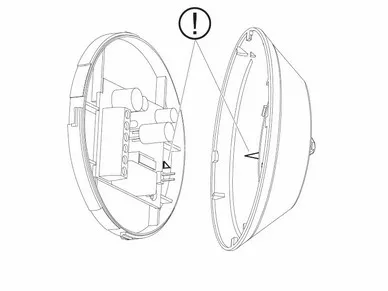

8. Fermez le boîtier du capteur en veillant à ce que les repères des deux parties du boîtier soient opposés l'un à l'autre (comme indiqué dans la figure 3).


   Satel DG-1 TCM Détecteur de gaz pour le sommeil

9. Mettez le système sous tension. Le capteur émet 3 bips courts et une LED clignote.

Important :

1. Il n'est pas recommandé d'installer le capteur dans des pièces où se trouvent des installations industrielles.
2. Le capteur de gaz s'échauffe pendant le fonctionnement
3. Les capteurs sont testés au stade de la production.
4. La vérification du bon fonctionnement peut être effectuée à l'aide de kits de test.
5. Le capteur DG-1 TCM ne fonctionne pas de manière sélective. L'alarme peut être déclenchée non seulement par des vapeurs de chloroforme, mais aussi par des vapeurs de peinture, de vernis ou d'alcool, ainsi que par d'autres composés chimiques organiques (par ex. Le DG-1 TCM peut être déclenché non seulement par des vapeurs de chloroforme, mais aussi par des vapeurs de peinture, de vernis ou d'alcool, ainsi que par d'autres composés chimiques organiques (tels que le fréon, le tétrafluoroéthane ou le chlorodifluorométhane utilisés dans la réfrigération, mais aussi l'urine de chat).
6. Le détecteur DG-1 TCM se stabilise pendant les 5 premières minutes suivant la mise sous tension. Pendant cette période, des signaux d'alarme peuvent se produire.
