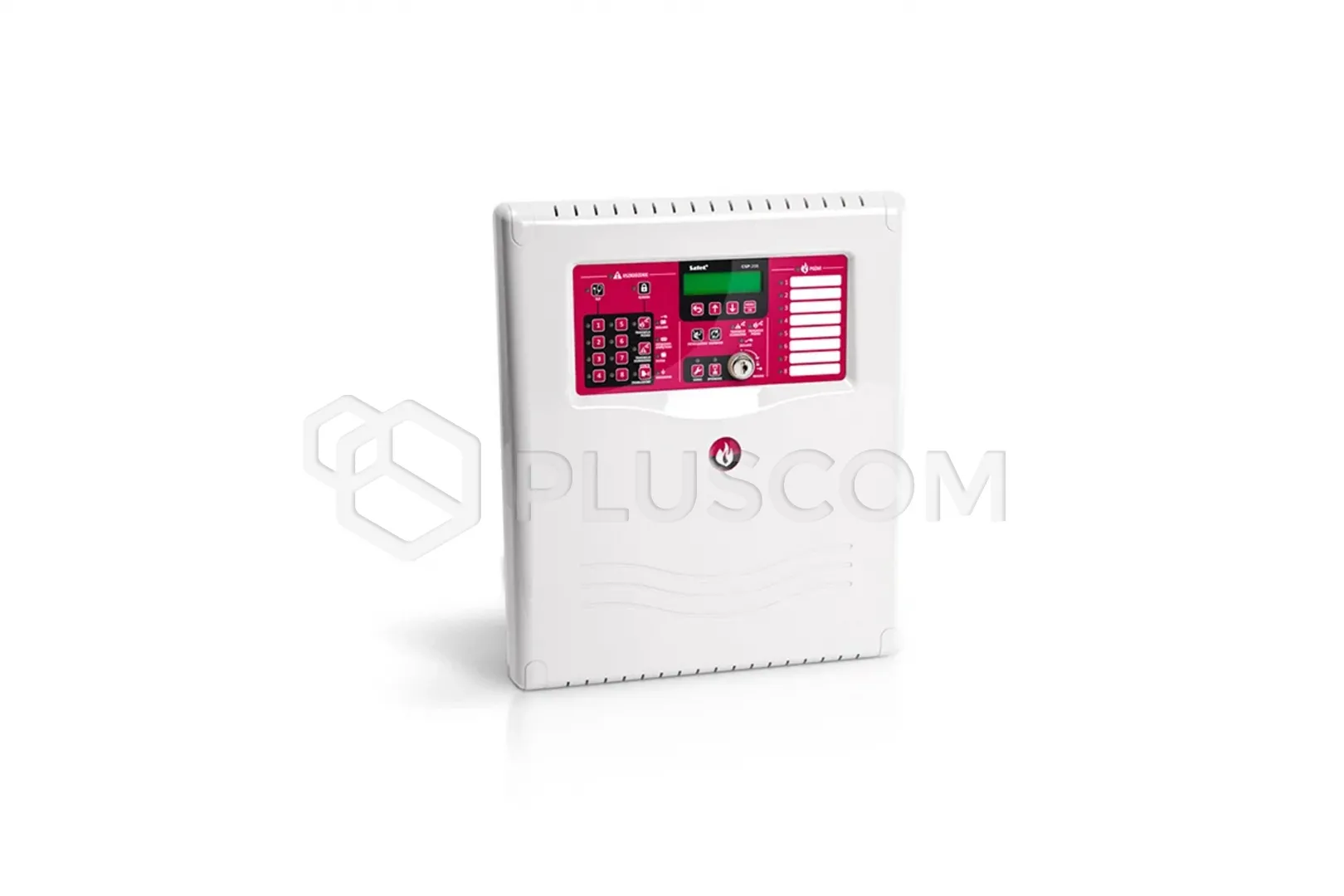

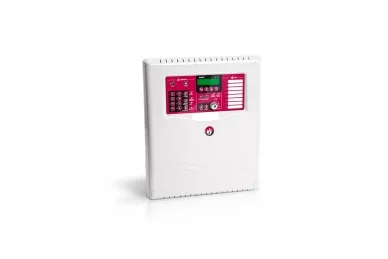

Satel CSP-208 Centrale d'alarme incendie conventionnelle avec écran

Satel CSP-208 Centrale d'alarme incendie conventionnelle

Le CSP-208 est un central d'alarme incendie conventionnel avancé, entièrement conforme aux exigences de la norme EN54. Elle est destinée à la mise en œuvre de systèmes simples dans des bâtiments de petite et moyenne taille. L'écran LCD intégré facilite à la fois l'utilisation quotidienne du système, son installation et sa maintenance périodique. Les principaux atouts des centrales SATEL sont leur installation simple, leur aspect esthétique et l'utilisation d'une seule batterie standard de 12 V comme source d'alimentation auxiliaire.

CARACTÉRISTIQUES :

• 8 lignes de surveillance
• Écran LCD intégré facilitant l'utilisation et la programmation courantes du système
• Prise en charge du panneau distant et du panneau virtuel (via l'interface CSP-ETH)
• 4 entrées de commande avec fonctionnalité programmable par l'installateur
• 8 sorties programmables par l'installateur, permettant l'interaction avec d'autres systèmes
• Prise en charge des dispositifs de transmission d'incendie et de dommages
• Alimentation tampon intégrée fonctionnant avec une seule batterie 12 V et des sorties d'alimentation AUX 24 V et 18 V

Caractéristiques techniques :

• Résistance terminale dans la ligne des signaux : 10 kΩ +/-5 %
• Nombre de lignes de surveillance : 8
• Résistance maximale de la ligne de surveillance : 100 Ω (2 x 50 Ω)
• Nombre maximal de détecteurs dans une ligne de surveillance : 32
• Nombre maximal de déclencheurs manuels (ROP) dans la ligne : 10
• Résistance terminale dans la ligne de surveillance : 5,6 k Ω +/- 5 %
• Courant de surveillance admissible dans la ligne de surveillance : 10 mA
• Courant maximal dans la ligne pendant l'alarme : 40 mA
• Niveau de limitation du courant dans la ligne de surveillance : 54 mA
• Résistance admissible de la ligne des signaux, de l'alarme et des dommages max. : 75 Ω (2 x 37,5 Ω)
• Nombre de lignes externes de signaux : 2
• Tension de service des lignes de signalisation : 24 V CC +/-15 %
• Courant admissible des lignes des signaux : 180 mA
• Paramètres électriques des sorties relais : 1 A / 30 V CC (NO ou NC)
• Nombre de lignes de transmission d'alarme : 1
• Tension de fonctionnement de la ligne de transmission d'alarme : 24 V CC +/-15 %
• Courant admissible de la ligne de transmission d'alarme : 180 mA
• Résistance terminale dans la ligne de transmission d'alarme : 10 kΩ +/-5 %
• Nombre de lignes de transmission de défaut : 1
• Tension de service de la ligne de transmission de défaut : 24 V CC +/-15 %
• Courant admissible de la ligne de transmission défectueuse : 180 mA
• Résistance terminale dans la ligne de transmission de défaut : 10 kΩ +/-5 %
• Nombre de sorties relais programmables : 8
• Alimentation de secours : batterie acide interne : 12 V / 17 Ah
• Alimentation de secours : batterie externe au plomb : 12 V / ≤24 Ah
• Sortie d'alimentation AUX (uniquement pour le raccordement du module CSP-ETH) : en cas de panne d'alimentation CA 12 V CC +15 %, -20 %
• Étanchéité du boîtier : IP30
• Humidité maximale : 93 ± 3 %
• Dimensions : 324 x 382 x 108 mm
• Plage de température de transport : -25…+55 °C
• Alimentation de base à partir du réseau avec une tension de : 230 V CA +10 %, -15 % 50 Hz
• Consommation électrique maximale du réseau : 500 mA
• Autonomie de l'alimentation de secours : 72 h
• Courant de charge maximal de la batterie : 1,4 A
• Max. Résistance interne de la batterie (avec câbles et pinces dans le circuit) : 1 Ω
• Consommation électrique de la batterie en mode surveillance : 100 mA
• Consommation électrique de la batterie en état d'alarme : 170 mA
• Consommation électrique de l'alimentation CA intégrée en mode surveillance : 80 mA
• Consommation électrique de l'alimentation CA intégrée en état d'alarme : 140 mA
• Plage de température de fonctionnement : -5…+40 °C
• Poids sans batterie : < 3 kg
• Capacité de la mémoire d'événements : 8999
• Capacité du compteur d'alarmes : 9999
• Pile de l'horloge : 3 V (CR2032)
• Sortie de communication avec un PC (service)
• Résistance terminale sur les bornes de communication avec le panneau distant : 100 Ω
• Sortie de communication avec le panneau distant et le module CSP-ETH
• Sortie d'alimentation +24 V : 24 V CC +/-15 % / 200 mA max.
• Sortie d'alimentation AUX (uniquement pour le raccordement du module CSP-ETH) à l'état normal : 18 V CC +5 %, -15 %
• Résistance d'alarme dans la ligne d'entrée de contrôle : 1 kΩ +/- 5 %
• Résistance terminale dans la ligne d'entrée de contrôle : 10 kΩ +/-5 %
• Nombre d'entrées de contrôle programmables : 4
