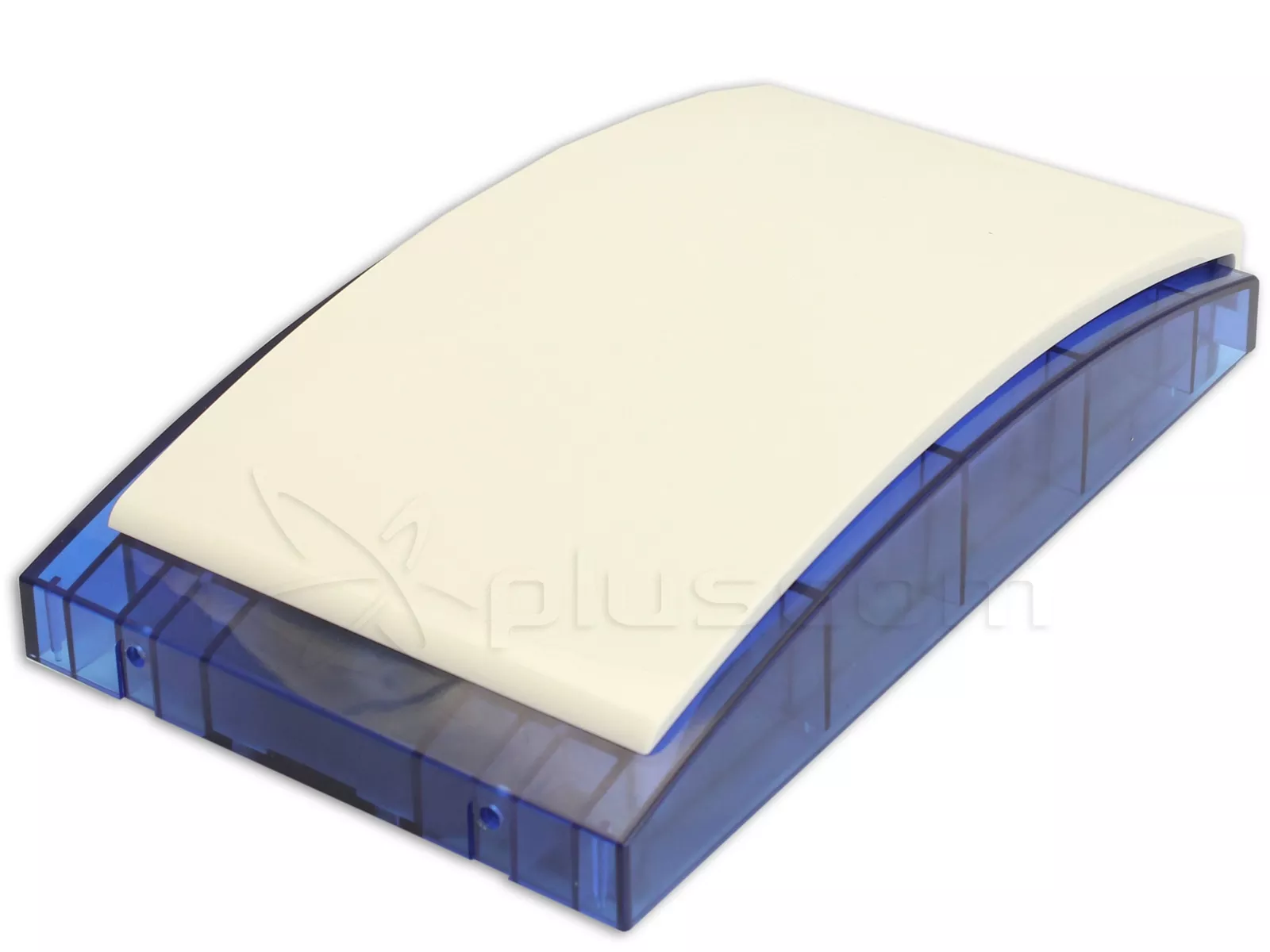

Satel ASP-105BL Sirène extérieure ABAX (bleue)

Sirène extérieure ASP-105 BL est conçue pour fonctionner dans le cadre d'une sans fil ABAX bidirectionnel.

La sirène nécessite une alimentation électrique +12 V DC (±15%). Une batterie de 6 V 1,2 Ah sert de source d'alimentation de secours.

Le dispositif de signalisation informe le contrôleur/panneau de contrôle d'une perte de l'alimentation 12 V CC et d'une batterie déchargée (chute de tension inférieure à 5,7 V aux bornes de la batterie). La batterie n'est testée que lorsque le dispositif d'alarme est alimenté par la batterie, c'est pourquoi la batterie doit être vérifiée dans le cadre des travaux d'entretien.

Les signalisations optiques et acoustiques sont déclenchées indépendamment lorsque la commande appropriée est reçue par radio. La signalisation optique est maintenue jusqu'à ce qu'elle soit effacée. La durée maximale de la signalisation acoustique est programmable à distance entre 1 et 9 minutes.

L'ouverture du boîtier ou son détachement du sol déclenche une alarme d'autoprotection. Celle-ci est signalée par la durée maximale de signalisation acoustique programmée pour le dispositif d'alarme. L'information relative à l'alarme de sabotage est transmise au contrôleur/panneau.

La sirène est également disponible en couleur rouge :{REL_863} i orange :{REL_1145}

Satel ASP-105BL Sirène extérieure ABAX (bleue)

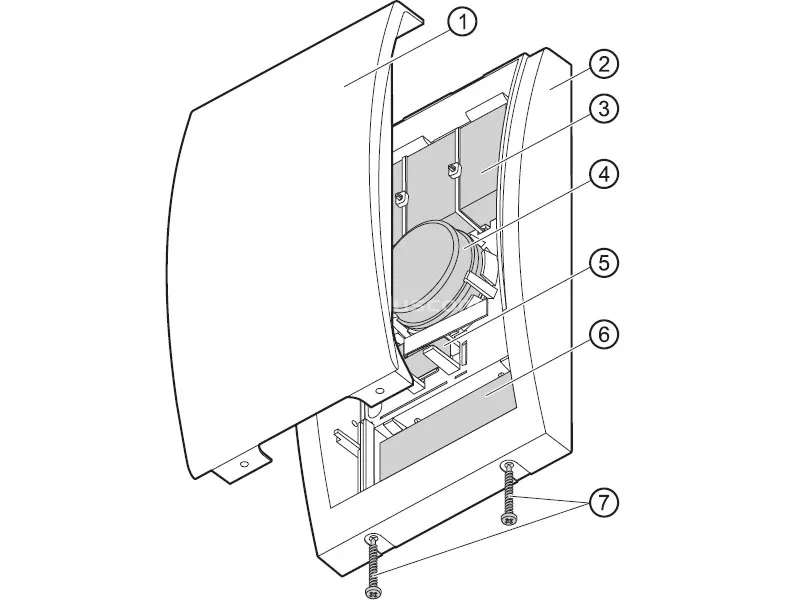

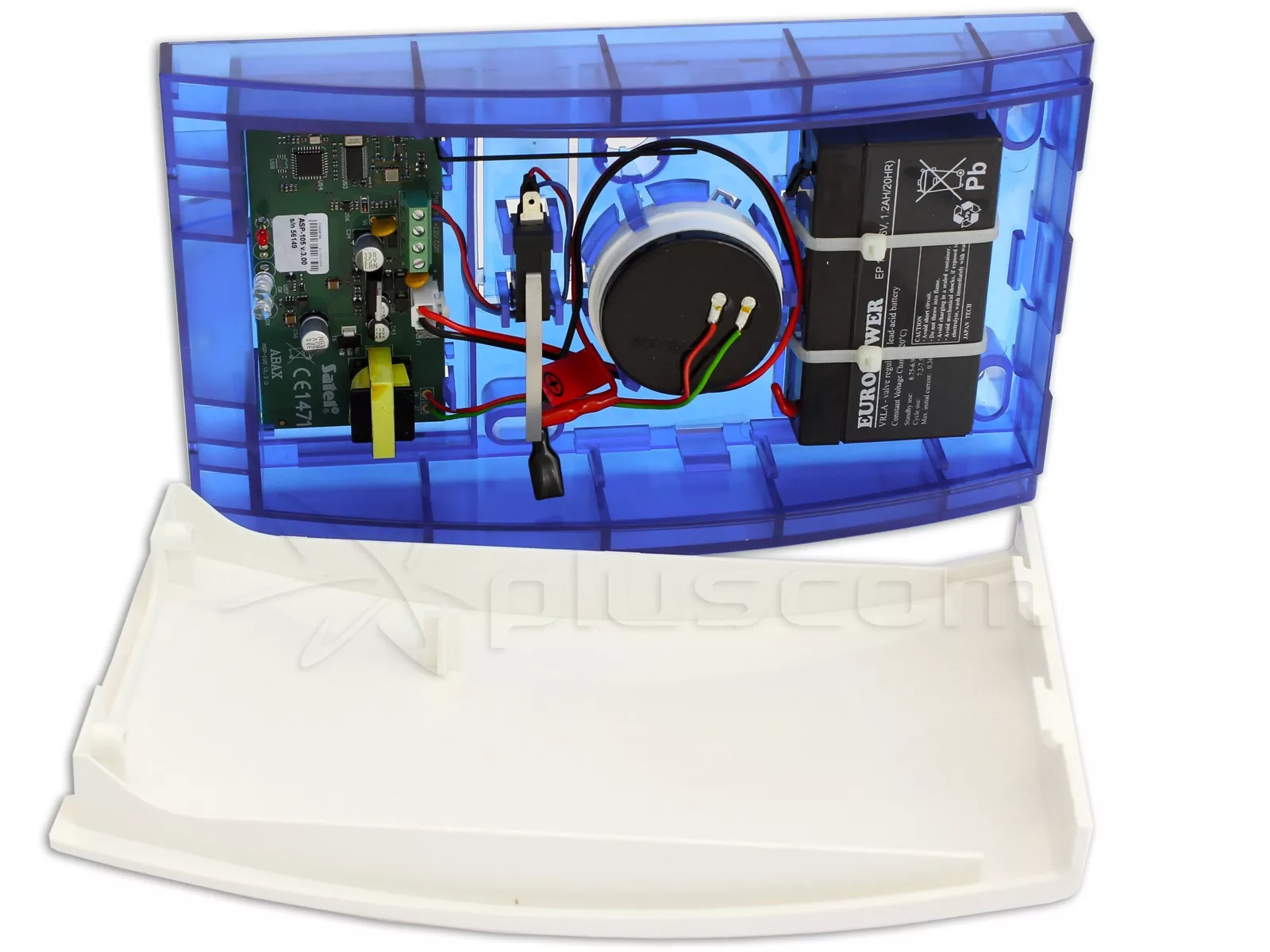

Description du dessin

1. couvercle du boîtier. Pour retirer le couvercle, retirez les vis de blocage (7), puis inclinez le couvercle vers le haut d'environ 60º.
2. base du boîtier.
3. Batterie 6 V 1,2 Ah.
4. transducteur piézo (signalisation acoustique).
5. contact d'autoprotection (NC). Réagit à l'ouverture du boîtier et au détachement du sol.
6. Carte électronique protégée des intempéries.
7. Vis de verrouillage du couvercle du boîtier.

Satel ASP-105BL Sirène extérieure ABAX (bleue)

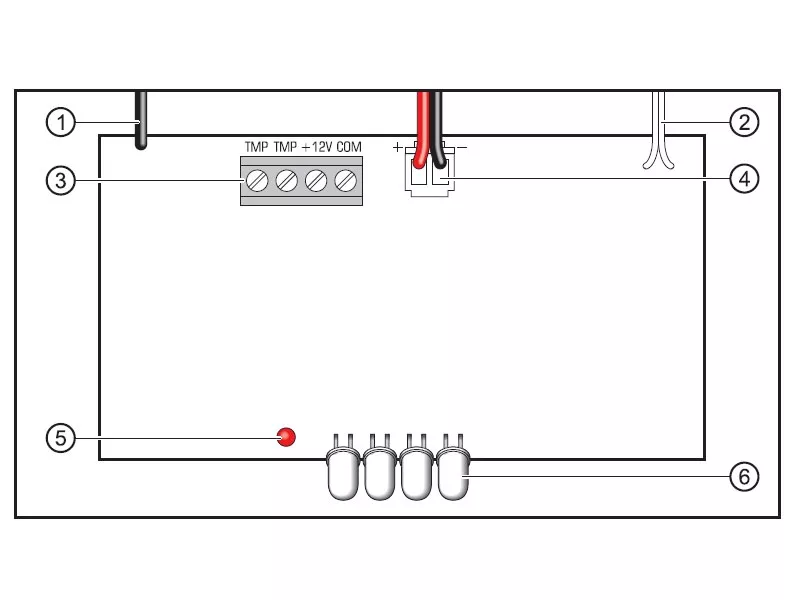

Description du schéma

1. antenne.
2. fils vers le transducteur piézo.
3. les bornes. Un contact d'autoprotection est connecté aux bornes TMP. Les bornes +12 V et COM sont utilisées pour connecter l'alimentation +12 V DC (±15%).
4. Les fils pour connecter la batterie (rouge +, noir -).
5. LED rouge. En mode test, elle indique que le dispositif d'alarme est en train d'être interrogé (clignotement court).
6. LED pour la signalisation optique (dans le dispositif d'alarme ASP-105 BL, deux LED sont montées).
