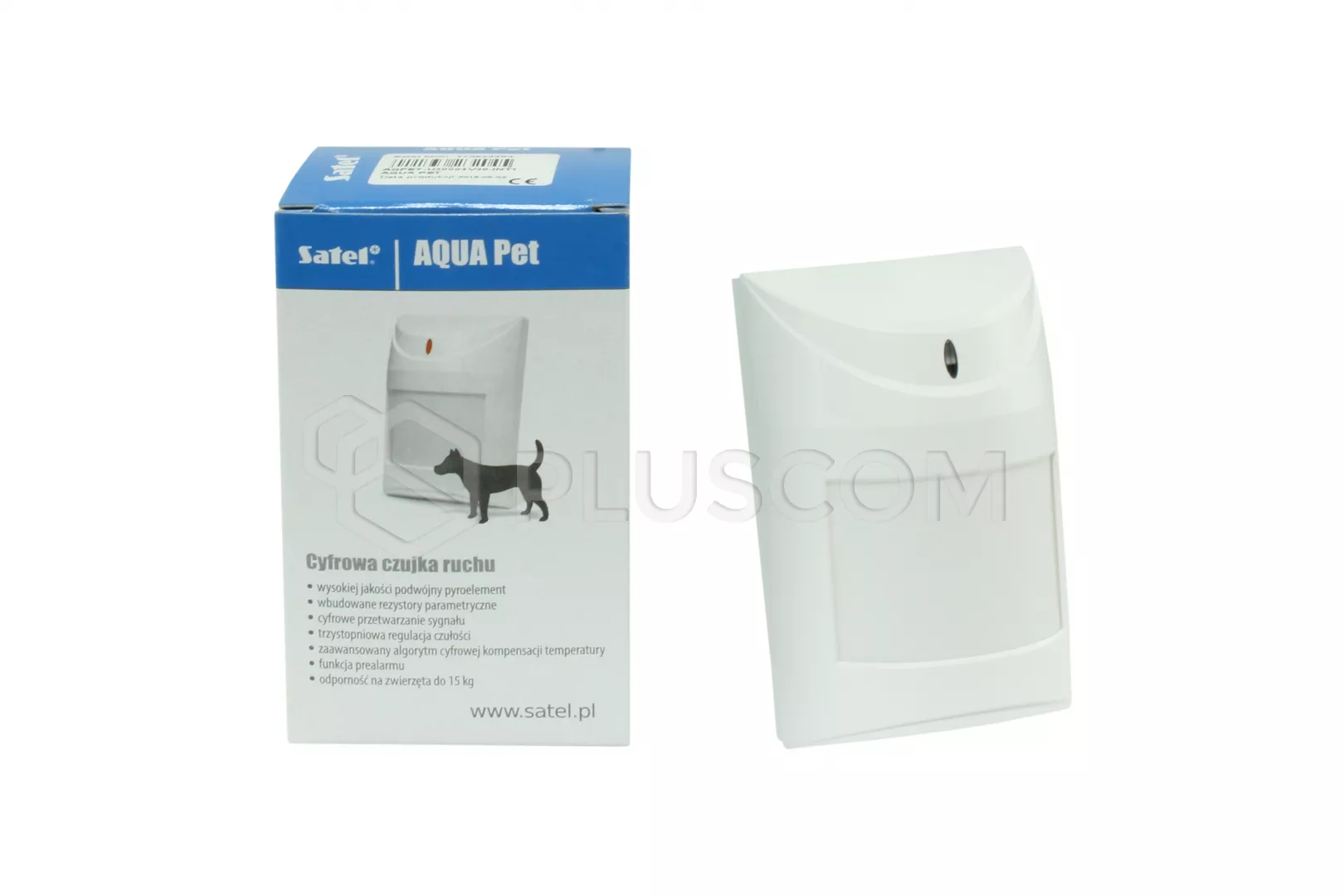

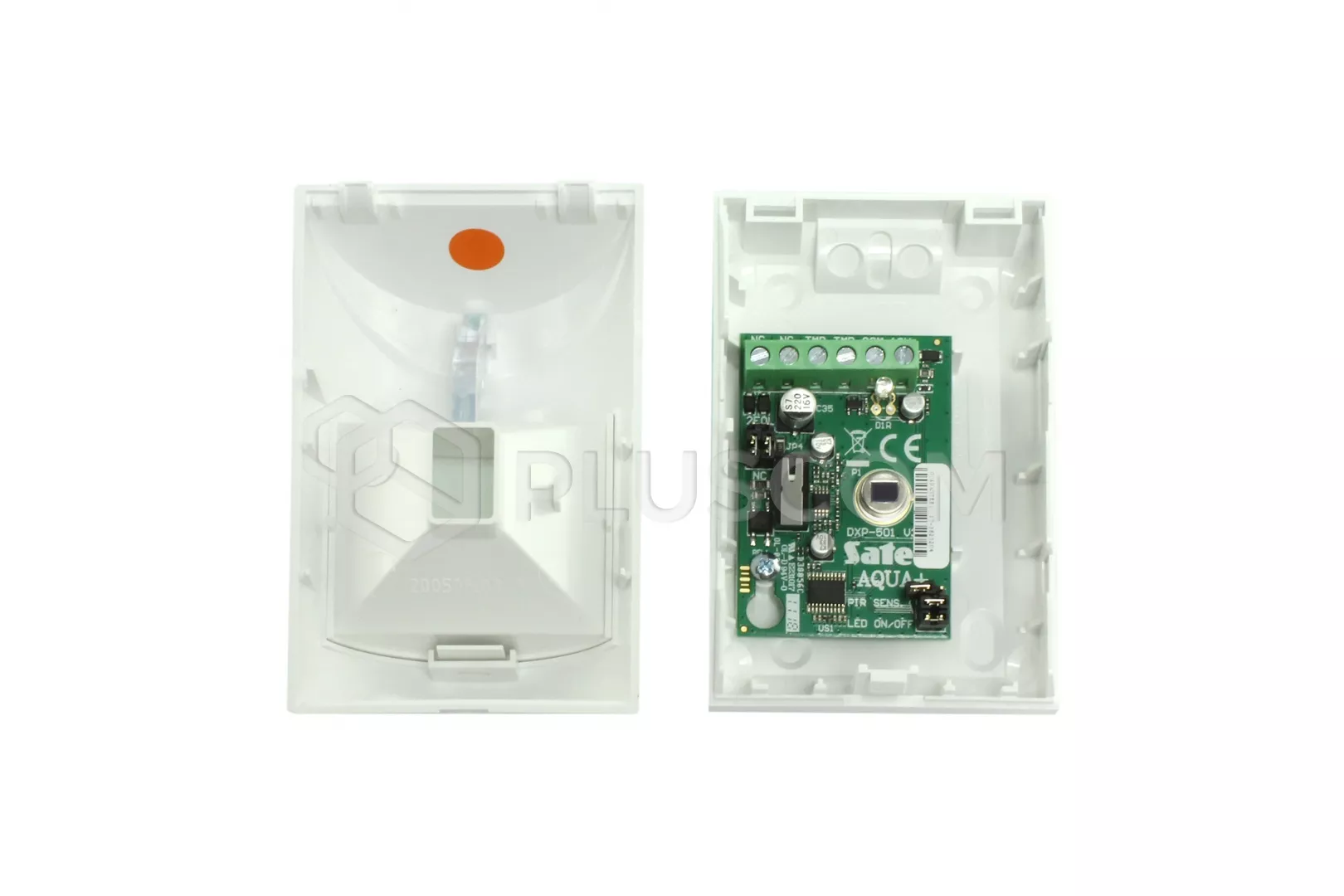

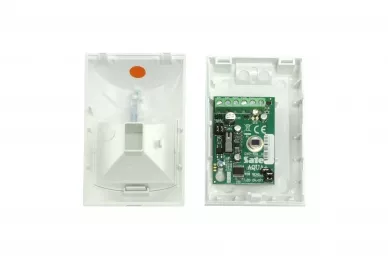

Satel AQUA Pet Détecteur numérique PIR, résistant aux animaux jusqu'à 15 kg

Propriétés

1. Pyroélément double.
2. Algorithme numérique pour la détection des mouvements.
3. Résistance aux mouvements d'animaux jusqu'à 15 kilogrammes.
4. Compensation numérique de la température.
5. Indication de faible tension d'alimentation (chute de tension inférieure à 9 V ±5%).

Composants de l'ensemble

Satel AQUA Pet Détecteur numérique PIR, résistant aux animaux jusqu'à 15 kg

• Détecteur
• Boulons d'expansion
• Manuel

Satel AQUA Pet Détecteur numérique PIR, résistant aux animaux jusqu'à 15 kg

Satel AQUA Pet Détecteur numérique PIR, résistant aux animaux jusqu'à 15 kg

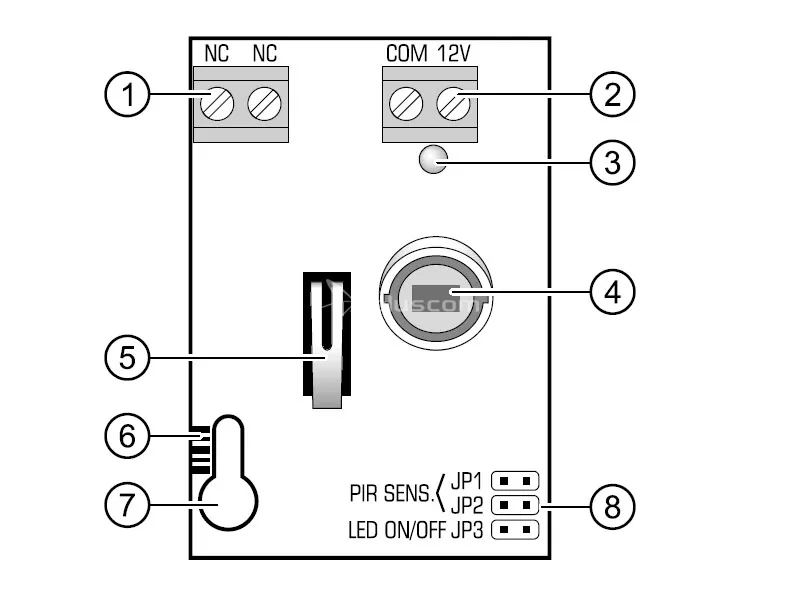

Description du dessin :

1. terminaux :
   • NC - relais (NC)
   • TMP - contact d'autoprotection
   • COM - terre
   • 12V - entrée d'alimentation
2. LED rouge indiquant :
   • alarme - s'allume pendant 2 secondes ;
   • démarrage - clignote rapidement ;
   • faible tension d'alimentation - sur.
3. pyroélément.
4. contact d'autoprotection.
5. échelle graduée pour le positionnement de l'élément pyrotechnique par rapport à la lentille.
6. trou pour la vis de fixation.
7. broches pour la configuration du détecteur :
   • PIR SENS. - Détermination de la sensibilité du détecteur (fig. 2) ;
   • LED ON/OFF - activation/désactivation de la signalisation par LED. La signalisation est activée lorsque les broches sont court-circuitées.

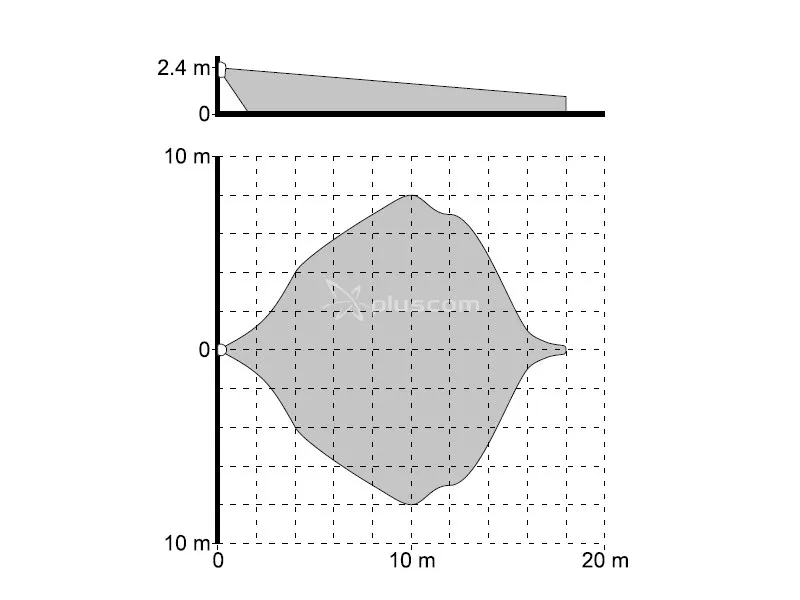

Zone de détection du détecteur.

Satel AQUA Pet Détecteur numérique PIR, résistant aux animaux jusqu'à 15 kg

Montage

1. Ouvrir le boîtier
2. Retirer la carte électronique.
3. Faire des trous pour les vis et les câbles dans la base du boîtier.
4. Faire passer le câble par le trou réalisé.
5. Fixer la base du boîtier au mur.
6. Fixez la carte électronique en tenant compte de la hauteur à laquelle le détecteur est monté.
7. Connecter les fils aux bornes appropriées.
8. Utilisez les cavaliers pour régler les paramètres de fonctionnement du détecteur.
9. Fermez le boîtier du détecteur.

Mise en service

1. Mettez le détecteur sous tension. La LED commence à clignoter (si les broches de la LED ON/OFF sont court-circuitées).
2. Lorsque le détecteur est prêt à fonctionner (la LED cesse de clignoter), effectuez un test de portée du détecteur, c'est-à-dire vérifiez qu'un déplacement dans la zone surveillée déclenche le relais d'alarme et allume la LED.
3. Si nécessaire, modifiez la sensibilité du détecteur (broches PIR SENS.).
