APS-30 Alimentation du tampon BO a été conçue pour les systèmes d'alarme, d'interphonie et de vidéo. La régulation automatique de la tension, le contrôle de la charge par microprocesseur et la déconnexion automatique de la batterie en cas de décharge excessive permettent d'utiliser la batterie plus longtemps sans risquer de la détruire.
De plus, le circuit de la batterie a Fusible T3.15 A.
L'alimentation est dotée d'une protection contre les courts-circuits et les surcharges. Elle est équipée de d'une indication optique de l'état de l'alimentation secteur et de la batterie et de l'état de charge de la batterie.
Les défauts détectés peuvent également être signalés par un signal sonore. Deux sorties OC supplémentaires fournissent des informations sur les défaillances au système d'alarme.
Grâce à l'utilisation d'une alimentation à découpage à haut rendement énergétique, les pertes thermiques sont minimisées, ce qui accroît la fiabilité. Il est recommandé d'utiliser une batterie de 12 V, 17 Ah avec le bloc d'alimentation.

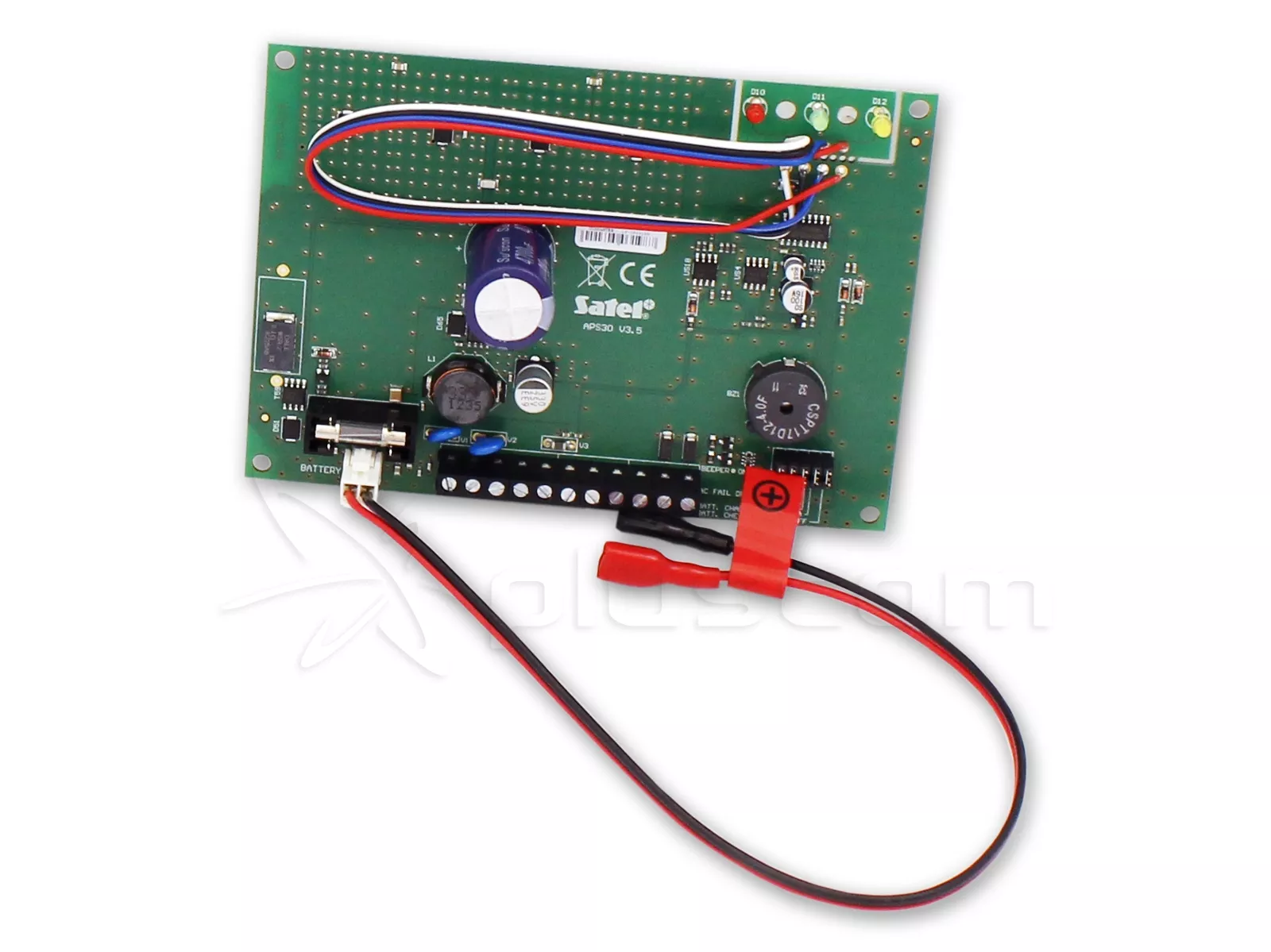

Satel APS-30BO 12V 3A alimentation du tampon

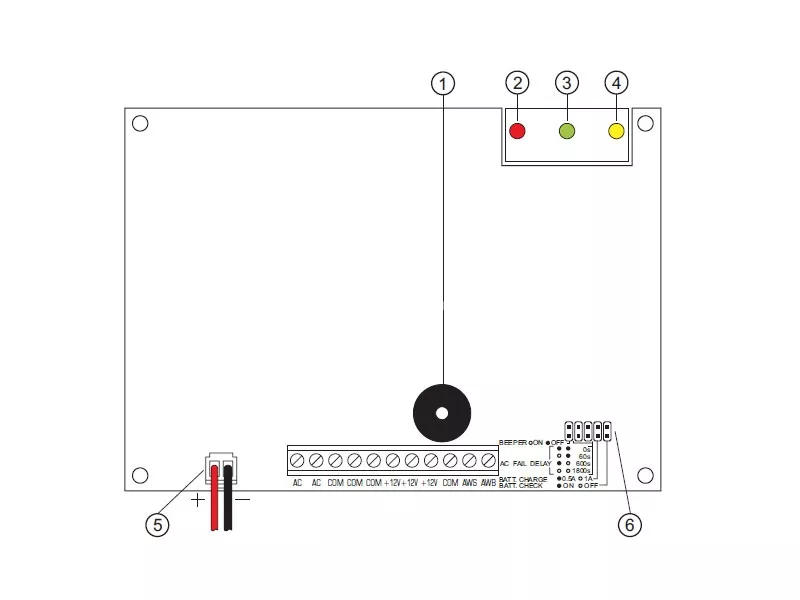

Description du dessin
- buzzer. Indique les échecs.
- DEL RÉSEAU (rouge). Indique la présence d'une tension CA sur les bornes CA.
- LED BATTERIE (vert). Signale la présence d'une batterie.
- Témoin de CHARGE (jaune). S'allume pendant la charge de la batterie et le test d'état de charge de la batterie.
- câbles de connexion de la batterie (rouge + ; noir -).
- broches de réglage des paramètres de fonctionnement de l'unité d'alimentation.
Installation
Avant de procéder à l'installation, il faut établir le bilan de charge de l'alimentation. En fonctionnement normal, la somme des courants consommés par les consommateurs et du courant de charge de la batterie ne doit pas dépasser la capacité de l'alimentation (3 A).
L'alimentation doit fonctionner avec une connexion permanente au réseau. C'est pourquoi il faut se familiariser avec l'installation électrique de l'objet avant de commencer le câblage. Pour l'alimentation de l'appareil, il convient de choisir un circuit dans lequel la tension est présente en permanence. Ce circuit doit être protégé par un fusible approprié.
