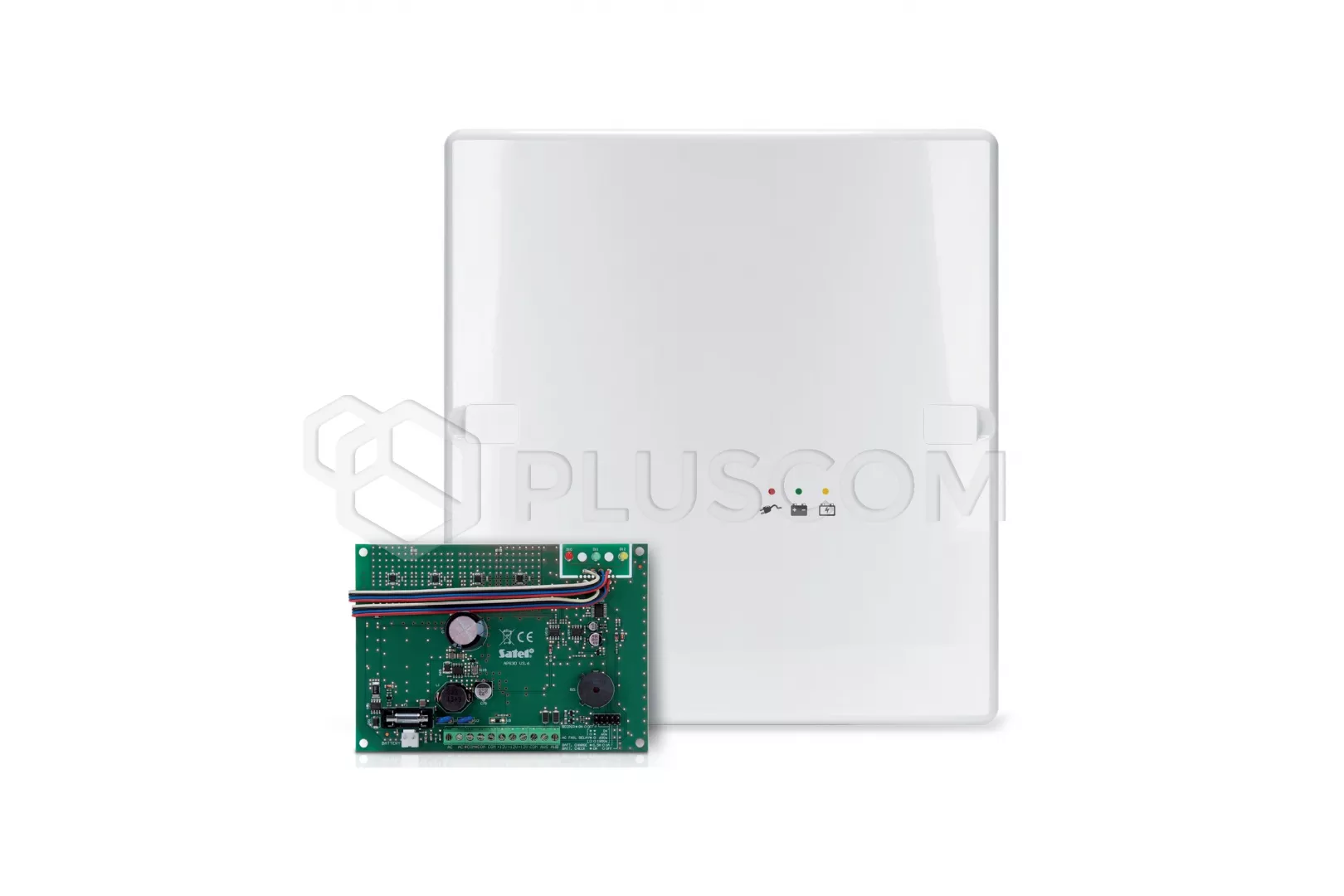

Satel APS-30 S Alimentation tampon 12V 3A avec boîtier
Une alimentation tampon à impulsion dans un boîtier OPU-4P avec stabilisation de la tension de sortie est conçue pour les appareils nécessitant une tension nominale de 12 V DC.
L'ensemble comprend :
- l'alimentation
- transformateur
- Boîtier OPU-4P
- accessoires supplémentaires : contacts d'autoprotection, entretoises, câbles pour la connexion du transformateur, goujons et vis de montage
L'alimentation est protégée contre les courts-circuits et les surcharges. Elle est équipée de
d'une indication optique de l'état du réseau et de la batterie et de la batterie, ainsi que du processus de charge de la batterie.
Les défauts détectés peuvent également être signalés par un signal sonore. La transmission d'informations sur les défaillances au système d'alarme est rendue possible par deux sorties supplémentaires de type OC.
Caractéristiques principales
- Stabilisation de la tension de sortie
- Système de surveillance de la batterie et déconnexion d'une batterie déchargée
- Possibilité de travailler sans batterie connectée
- indication sonore des défauts
- protection électronique contre les courts-circuits du système d'alimentation en courant alternatif
- fusible de court-circuit du chargeur de batterie (T 3,15 A)
- protection électronique contre les courts-circuits et les surcharges de la sortie de l'alimentation électrique
- protection contre l'ouverture du boîtier et le détachement de la terre
L'alimentation doit fonctionner avec une connexion permanente au réseau. Il est donc nécessaire de se familiariser avec l'installation électrique du bâtiment avant de procéder au câblage. Pour l'alimentation de l'appareil, choisissez un circuit où la tension est présente en permanence. Ce circuit doit être protégé par un fusible approprié.
Le boîtier permet l'installation d'une batterie d'une capacité maximale de 7 Ah.
Toutes les 4 minutes, l'unité d'alimentation effectue un test de charge de la batterie, qui est indiqué par l'allumage d'une LED jaune. Si la tension de la batterie tombe en dessous de 11 V, l'unité d'alimentation signale une défaillance à la sortie AWB et la LED verte commence à clignoter (en option, la défaillance peut être signalée par un son). Une fois que la tension est redescendue à environ 11 V, la LED verte commence à clignoter. 9,5 V, la batterie est déconnectée.
Données techniques
- Tension de sortie nominale (selon IEC 38) : 12 V DC
- Tension d'alimentation du transformateur : 230 V AC
- tension d'alimentation de la carte électronique (à partir du transformateur) : 17...24 V AC
- courant de sortie :
- fonctionnement sur batterie : 2,5 A / 2 A
- fonctionnement sans batterie : 3 A
- courant de charge de la batterie : 0,5 / 1 A (commutable)
- 3 LED indiquant : l'état de l'alimentation AC, l'état de la batterie, la charge de la batterie
- 2 sorties OC indiquant les défaillances :
- absence d'alimentation en courant alternatif
- batterie déchargée
- consommation de courant des circuits d'alimentation : 80 mA
- sorties de type OC (AWS, AWB) : 50 mA / 12 V DC
- classe environnementale : I
- plage de température de fonctionnement : +5...+40 °C
- dimensions de la carte électronique : 140 x 99 mm
- dimensions du boîtier : 266 x 286 x 100 mm
- poids (sans batterie) : 2,45 kg
