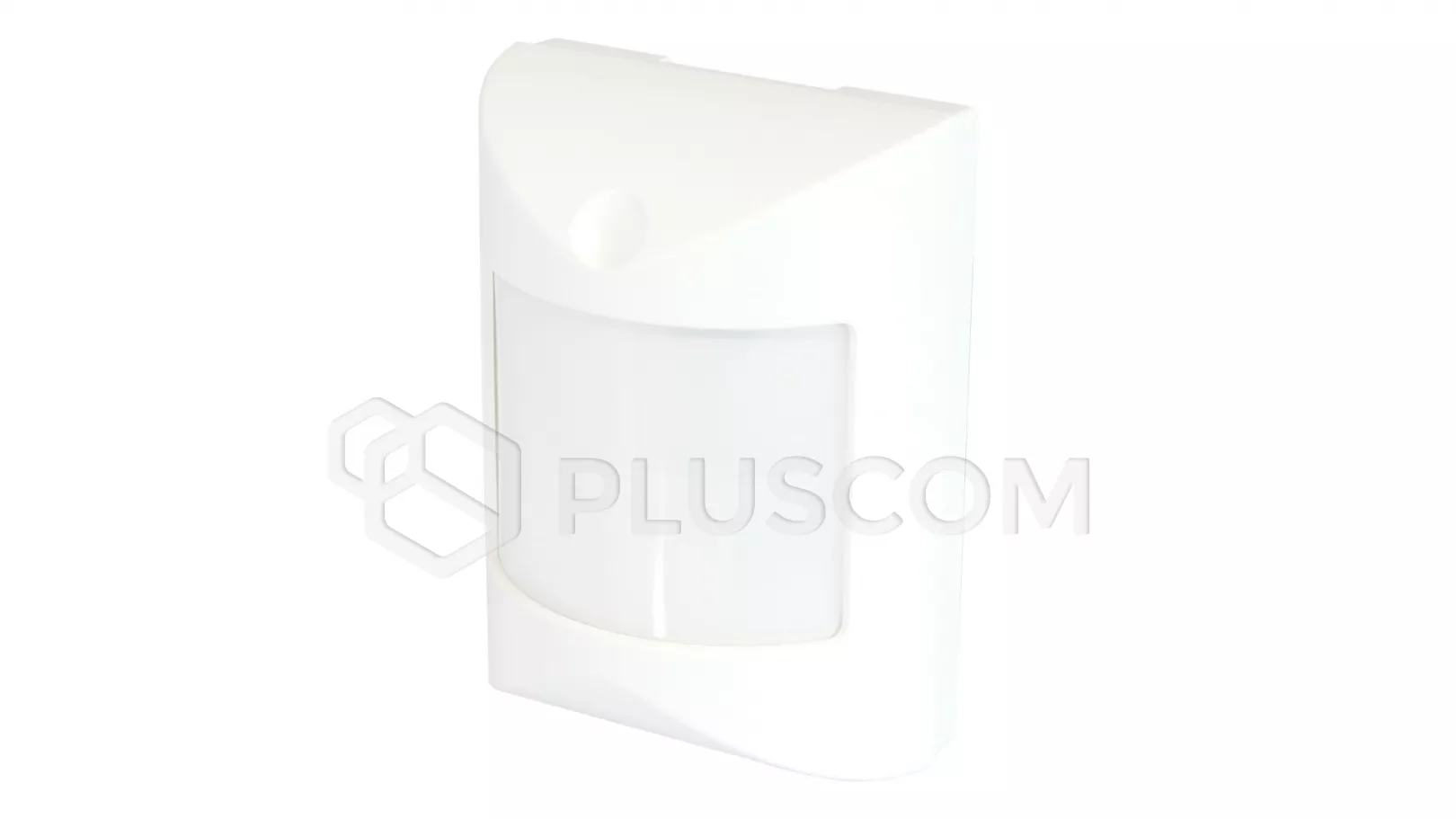

Satel AMBER 2E Détecteur numérique PIR

Détecteur AMBER 2E permet la détection de mouvements dans la zone protégée. Il est destiné à coopérer avec les centrales d'alarme supportant la configuration 2EOL/NC (2 x 1,1 kΩ).

Propriétés

• Double pyroélément.
• Résistances paramétriques intégrées (2EOL).
• Algorithme numérique pour la détection de mouvement.
• Compensation numérique de la température.
• Faible consommation de courant.
• LED de signalisation.
• Protection contre l'ouverture du boîtier.

Satel AMBER 2E Détecteur numérique PIR

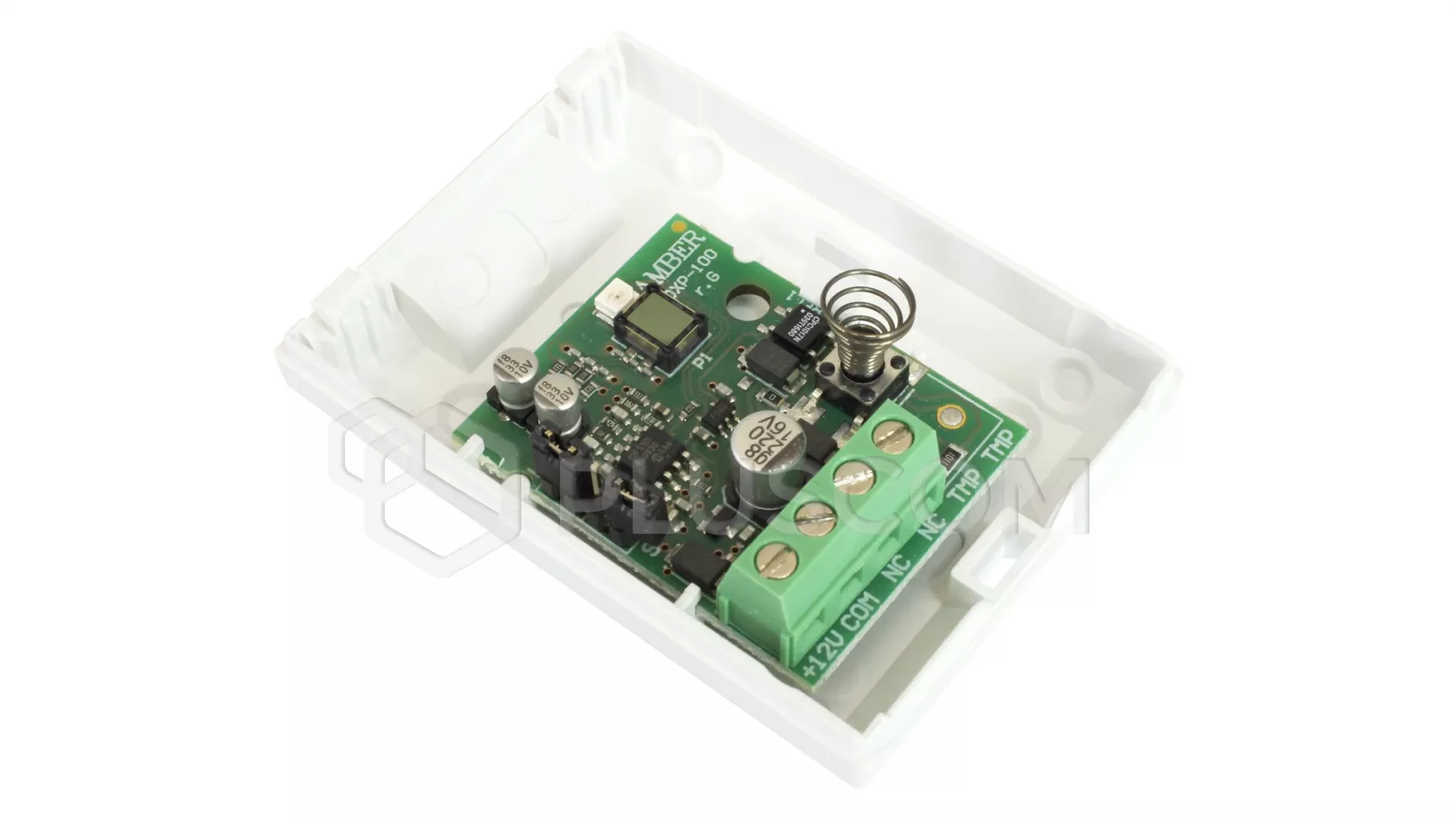

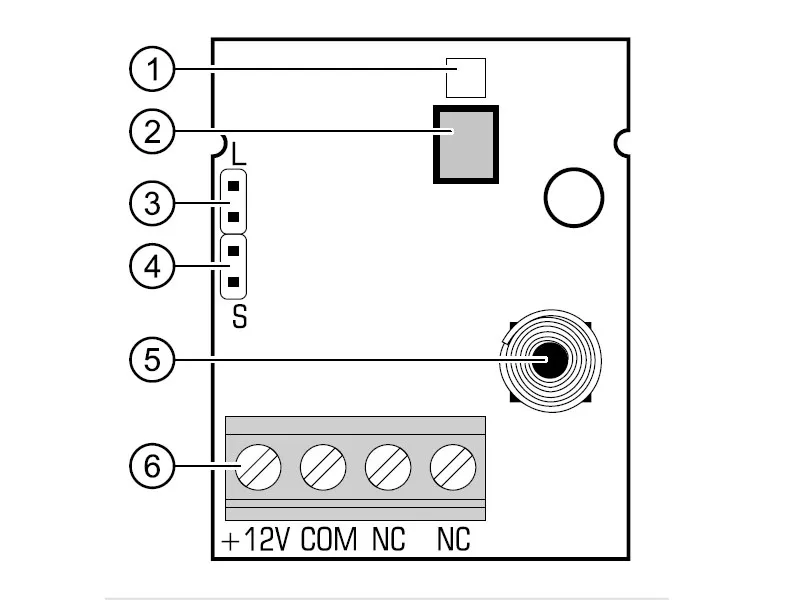

Description de la carte électronique :

1. LED d'indication rouge :
   • alarme - s'allume pendant 2 secondes ;
   • démarrage - clignote rapidement ;
2. pyroélément.
3. Les broches L permettent d'allumer et d'éteindre la DEL. La LED est allumée lorsque les broches sont court-circuitées.
4. Broches S pour déterminer la sensibilité du détecteur :
   • broches fermées - sensibilité élevée ;
   • broches ouvertes - sensibilité normale.
5. contact d'autoprotection (NC).
6. bornes :
   • +12V - entrée d'alimentation +12 V DC (±15%) ;
   • COM - terre ;
   • NC - sortie d'alarme (connecter à l'entrée du panneau de contrôle programmée comme 2EOL/NC).

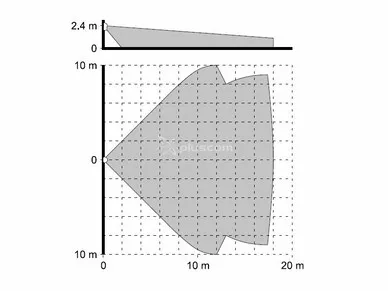

   Zone de détection

   La zone de détection du détecteur est illustrée à la figure 2. Veuillez noter que le montage à une hauteur autre que 2,4 mètres a un effet négatif sur la zone de détection du détecteur.



   Satel AMBER 2E Détecteur numérique PIR

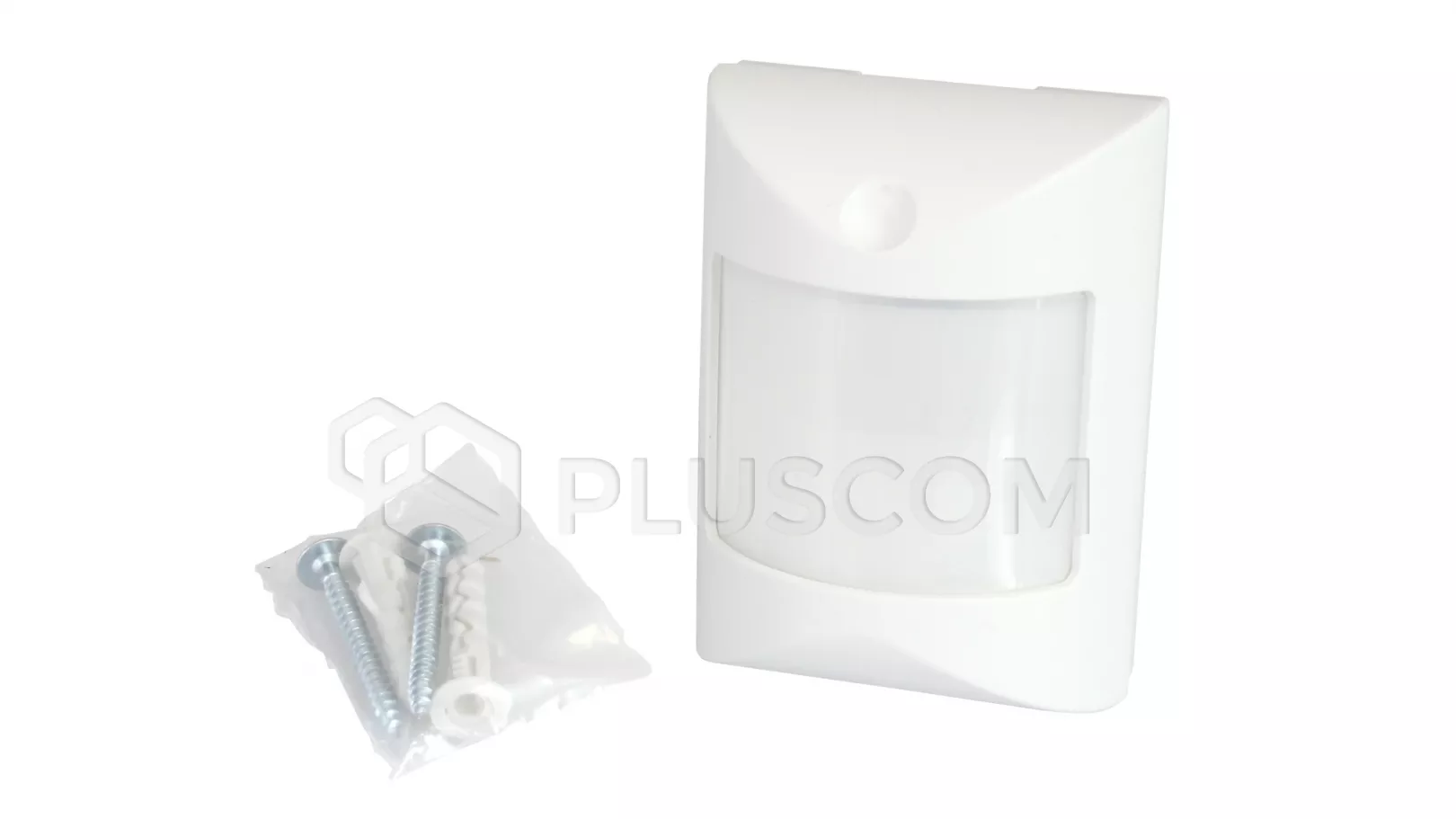

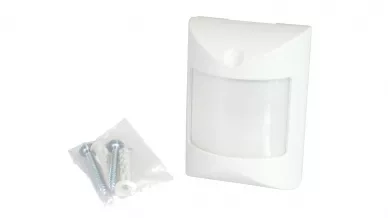

   Montage

   Ne pas toucher l'élément pyrotechnique pour éviter de le contaminer.

   1. Ouvrir le boîtier.
   2. Retirer la carte électronique.
   3. Faire des trous pour les vis et les câbles dans la base du boîtier.
   4. Faire passer le câble par le trou réalisé.
   5. Fixer la base du boîtier au mur.
   6. Fixez la carte électronique.
   7. Connecter les fils aux bornes appropriées.
   8. Utilisez les cavaliers pour régler les paramètres de fonctionnement du détecteur.
   9. Fermez le boîtier du détecteur.

   Mise en service

   1. Mettez le détecteur sous tension. La LED commence à clignoter (si les broches L sont court-circuitées).
   2. Lorsque la LED cesse de clignoter, effectuez un test de portée du détecteur, c'est-à-dire vérifiez qu'un déplacement dans la zone surveillée déclenche le relais d'alarme et allume la LED.
   3. Si nécessaire, modifiez la sensibilité du détecteur (broches S).
