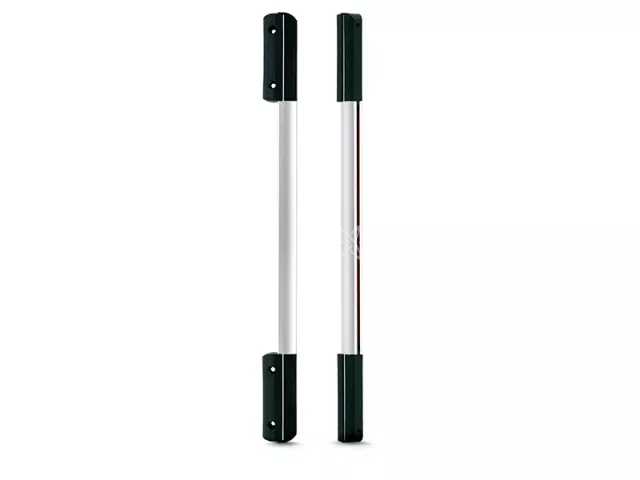

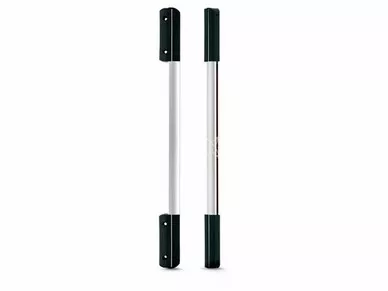

Satel ACTIVA-5 Détecteur de faisceau infrarouge actif avec 5 faisceaux

ACTIVA-5 (5 paquets, longueur des lamelles : 130 cm)

ACTIVA est une série de dispositifs photoélectriques qui agissent comme des barrières infrarouges actives.

Chaque dispositif comprend un émetteur et un récepteur.

Caractéristiques de l'appareil

• Codage du faisceau infrarouge, qui empêche l'échange d'émetteurs (l'éclairage du récepteur par une autre source infrarouge sera interprété comme une violation du faisceau).
• Sensibilité du faisceau configurable.
• Possibilité de verrouiller automatiquement le faisceau après un nombre programmé de violations.
• Possibilité de désactivation permanente du faisceau.
• Nombre configurable de faisceaux dont la violation déclenchera une alarme.
• Mémoire des verrouillages.
• Possibilité de modifier l'intensité du signal (portée de la barrière).
• Possibilité de programmer l'appareil à l'aide du logiciel ACTIVA.
• Contact de sabotage détectant une tentative d'ouverture du boîtier ou de détachement de la plinthe du mur.
• Boîtiers esthétiques et durables (résistance aux intempéries et aux dommages mécaniques) en aluminium et en polyamide.

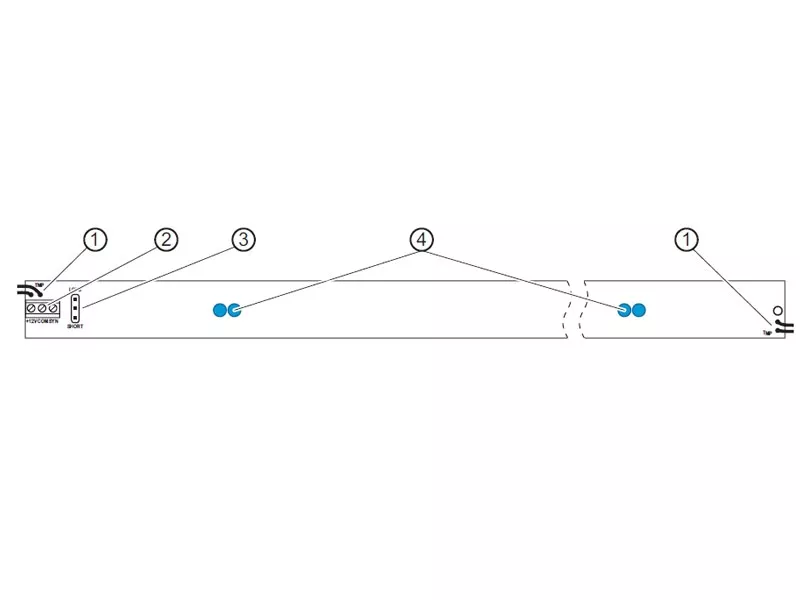

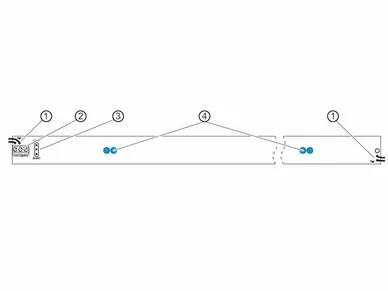

Émetteur



Satel ACTIVA-5 Détecteur de faisceau infrarouge actif avec 5 faisceaux

1. fils de contact d'autoprotection ;
2. terminaux :
   • +12V - entrée d'alimentation,
   • COM - terre,
   • SYN - borne de synchronisation - elle doit être connectée à la borne analogique du récepteur,
3. les broches de réglage de la puissance du faisceau. En fonction de la distance entre l'émetteur et le récepteur, réglez la puissance appropriée du faisceau infrarouge en plaçant des cavaliers sur les broches Short - Long de la carte électronique de l'émetteur : Court - jusqu'à 10 mètres, Long - jusqu'à 20 mètres.
4. LEDs émettant des infrarouges.

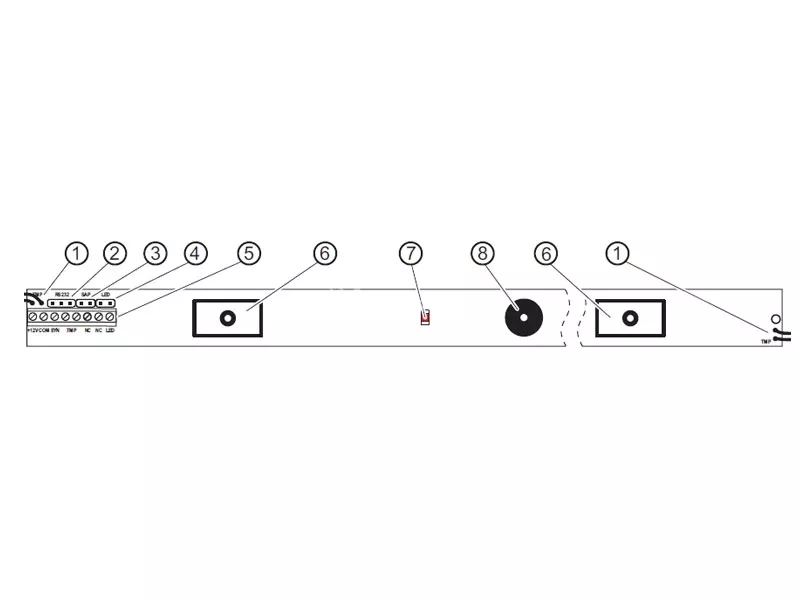

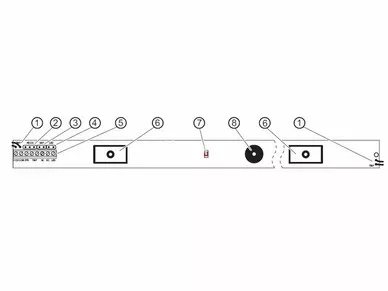

Récepteur



Satel ACTIVA-5 Détecteur de faisceau infrarouge actif avec 5 faisceaux

1. fils de contact d'autoprotection ;
2. Prise RS-232 - utilisée pour connecter la barrière à un ordinateur ;
3. SAP - broches pour la synchronisation de l'émetteur avec le récepteur ;
4. LED - broches pour signaler une violation. Si un cavalier est placé sur les broches, l'appareil signale une violation du faisceau en allumant la LED.
5. terminaux :
   • +12V - entrée d'alimentation,
   • COM - terre,
   • SYN - borne de synchronisation - elle doit être connectée à la borne analogique du transmetteur,
   • TMP - contact d'autoprotection,
   • NC - relais (NC),
   • LED - permet d'allumer ou d'éteindre la LED à distance si le cavalier est retiré des broches de la LED. La LED indique que le faisceau n'est pas respecté lorsque l'entrée de la LED est court-circuitée à la masse. En outre, chaque fois que cette entrée est modifiée, la mémoire des violations de faisceau est effacée. Une sortie de panneau de contrôle de type OC programmée, par ex. Pour contrôler l'entrée, il est possible d'utiliser une sortie de tableau de commande de type OC, programmée par exemple comme INDICATEUR DE MODE DE SERVICE ou INTERRUPTEUR MONOSTABLE.
6. récepteurs infrarouges ;
7. LED d'état (utilisée lors de la synchronisation de l'émetteur avec le récepteur et pour indiquer les dépassements de faisceau) ;
8. un avertisseur sonore pour signaler la violation du faisceau (pendant les 30 premières minutes suivant la mise sous tension de l'appareil). Chaque violation de faisceau correspond à un signal sonore - par exemple : la violation simultanée de 3 faisceaux génère une séquence de 3 bips courts ; 4 faisceaux - 4 bips, etc.)

Montage

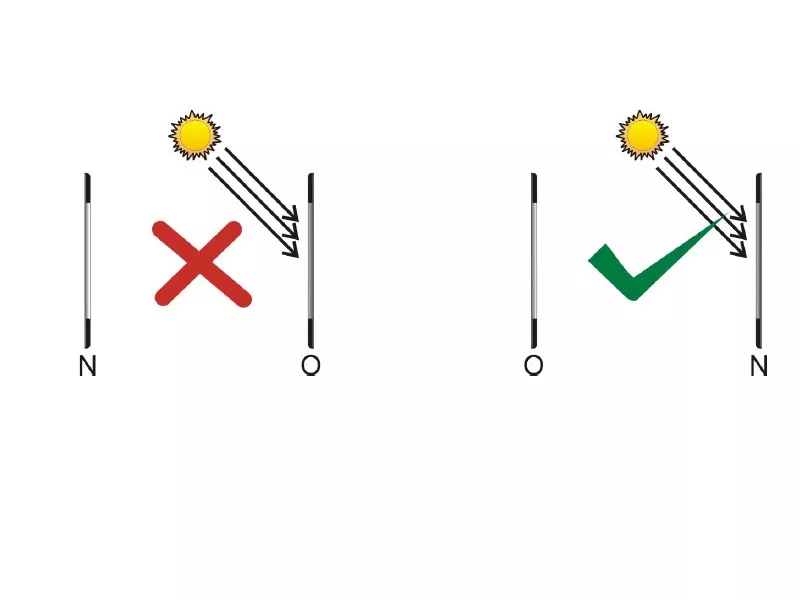

Lors du montage, veillez tout particulièrement à ce que les rayons du soleil ne tombent pas directement sur le récepteur, car cela peut perturber le fonctionnement de l'appareil et provoquer de fausses alarmes.



Satel ACTIVA-5 Détecteur de faisceau infrarouge actif avec 5 faisceaux

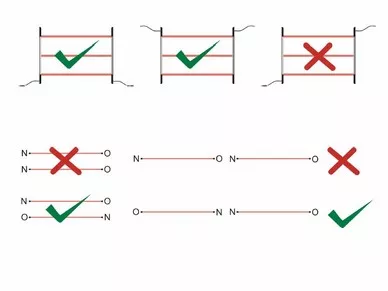

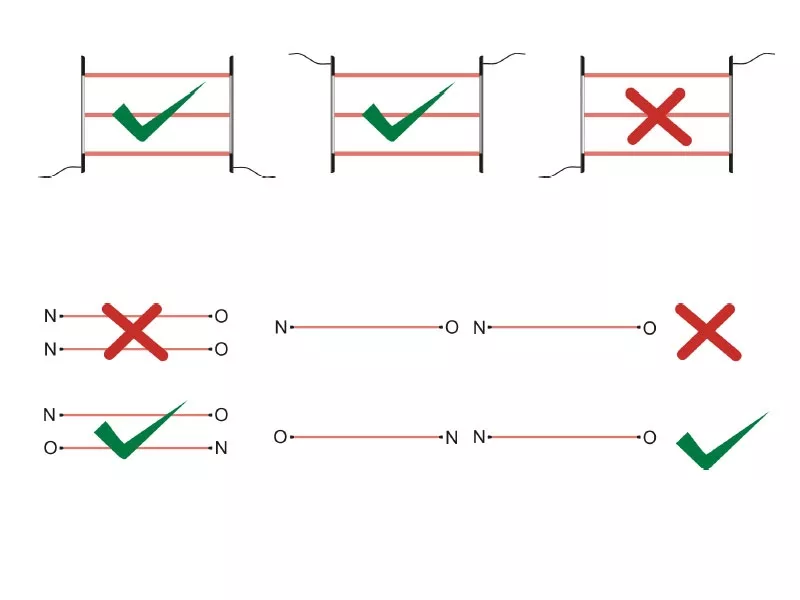

Les détecteurs peuvent être montés avec les câbles d'alimentation orientés vers le haut ou vers le bas. Toutefois, il n'est pas permis de les installer avec les câbles de l'émetteur et du récepteur orientés dans des directions opposées (émetteur vers le haut, récepteur vers le bas ou vice versa).



Satel ACTIVA-5 Détecteur de faisceau infrarouge actif avec 5 faisceaux

Configuration de l'appareil

La mise en service et la configuration de base des détecteurs ACTIVA peuvent être effectuées manuellement en plaçant des cavaliers sur les broches directement sur la carte électronique de l'appareil. La configuration complète et le diagnostic des appareils ne sont possibles qu'à partir d'un PC sur lequel est installé le logiciel ACTIVA.
