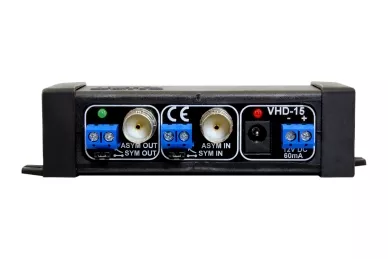

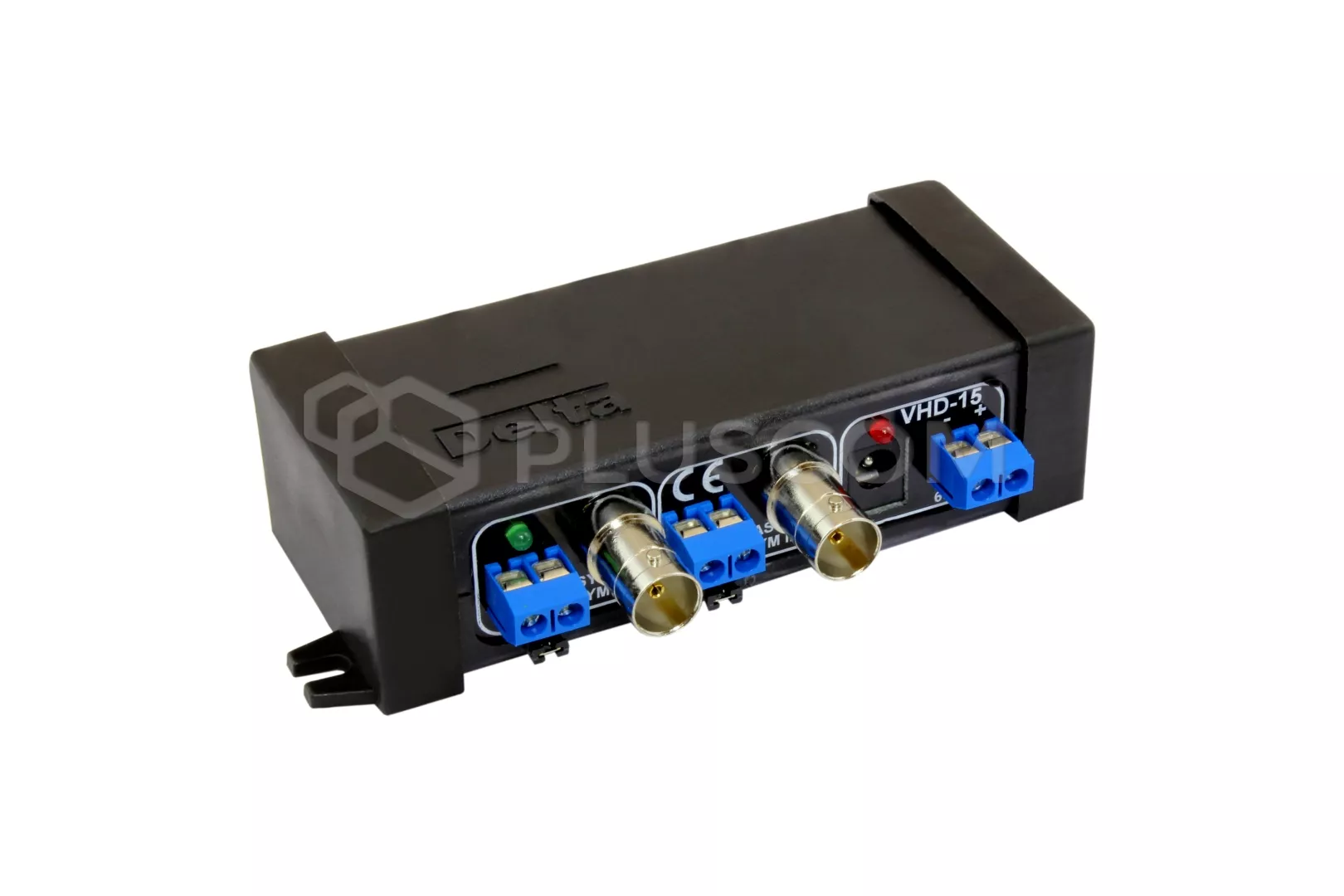

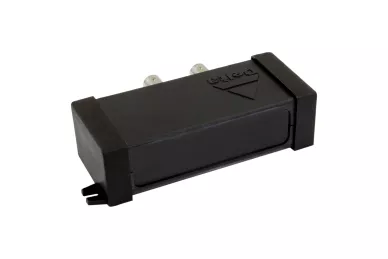

REPEATER VHD-15 Amplificateur régénérateur de signaux AHD, HD-CVI, HD-TVI (TurboHD)
Répéteur VHD-15 Booster de signal vidéo HD
Répéteur VHD-15 Booster de signal vidéo HD
Le régénérateur de signaux VHD-15 amplifie les signaux vidéo analogiques haute définition transmis par paire torsadée ou câble coaxial. L'utilisation d'un seul régénérateur assure une bonne qualité d'image pour la paire torsadée à des distances allant jusqu'à 300m. Ils peuvent être combinés entre eux pour augmenter la portée du signal transmis. Ainsi, à une distance de 450m, deux régénérateurs sont nécessaires et à 600m, trois. En cas d'utilisation d'un câble coaxial, les distances susmentionnées sont plus importantes.
L'amplificateur peut être utilisé dans les normes CCTV suivantes :
- AHD - 4Mpx
- HD-CVI - 1080p
- HD-TVI (TurboHD) - 5Mpx
- CVBS - PAL/NTSC
Capacité de régénération du signal :
- 150m - pour câble à paires torsadées
- 300m - pour un câble RB59
- 500m - pour le câble TRISET-113

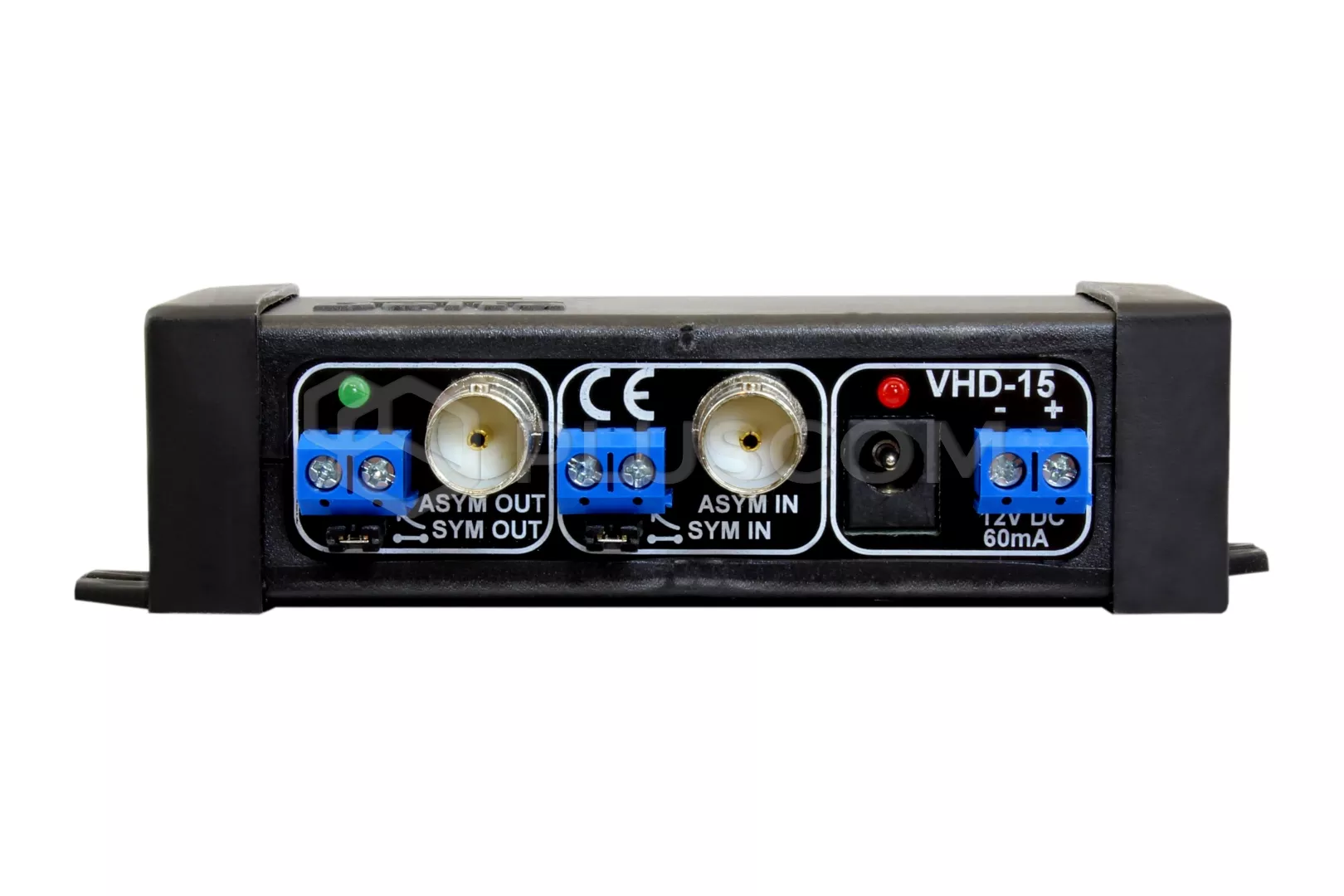

Le VHD-15 possède des transformateurs vidéo intégrés (circuits de symétrie et de désymétrie) configurables par un cavalier. Il est possible d'utiliser simultanément une entrée symétrique (paire torsadée UTP) et une sortie asymétrique (COAX). Cependant, l'entrée symétrique (UTP) et l'entrée asymétrique (COAX) ne doivent pas être utilisées simultanément.
Répéteur VHD-15 Booster de signal vidéo HD
PUISSANCE :
Nécessite une alimentation supplémentaire DC12V qui peut être connectée localement (prise DC) ou alimentée à distance via une autre paire torsadée. Veuillez noter qu'avec une consommation de courant d'environ 50mA, il faut s'attendre à une chute de tension d'environ 0,9V par 100m de câble et compenser cette chute par une tension d'entrée plus élevée, afin que la tension d'alimentation ne descende pas en dessous de 12V, en particulier lorsque l'amplificateur est placé à côté de la caméra (risque de suralimentation du système).
DONNÉES TECHNIQUES :
- nombre d'entrées : 1 (bornier / prise BNC)
- nombre de sorties : 1 (bornier / prise BNC)
- impédance symétrique d'entrée/sortie (UTP) : 100 Ohm
- impédance d'entrée/sortie asymétrique (COAX) : 75 Ohm
- tension d'alimentation : DC 8-24V - nominalement 12V
- consommation de courant : max 50mA
- dimensions : 105x65x30mm
- poids : 70
