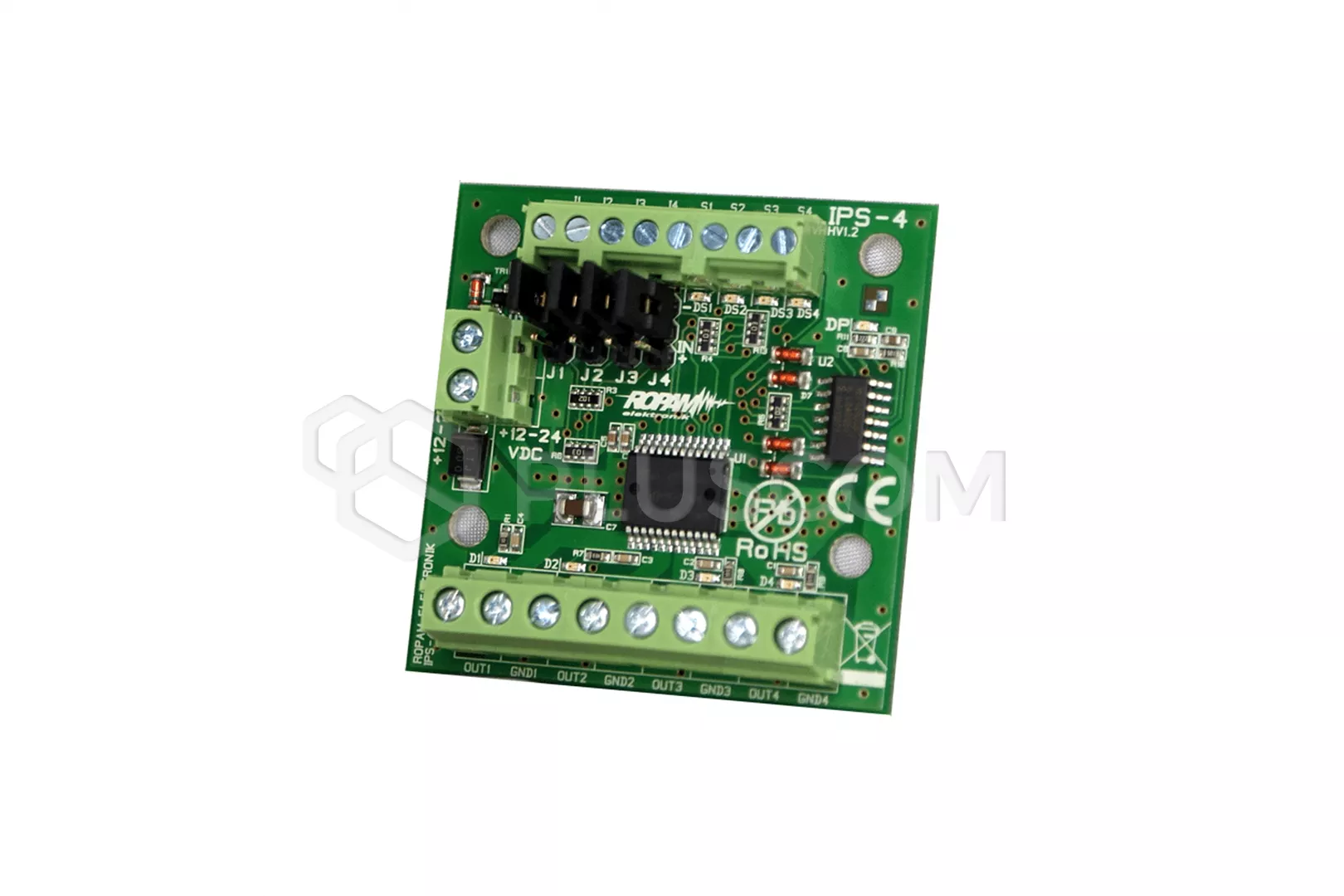

Ropam IPS-4 Relais de puissance intelligent

Ropam IPS-4 Relais d'alimentation intelligent

L'IPS-4 est un relais d'alimentation à 4 canaux avec des "fusibles électroniques" indépendants intégrés avec retour automatique après un court-circuit ou une surcharge. Grâce à sa conception universelle, le module peut être utilisé pour contrôler et alimenter des systèmes d'alarme et de contrôle d'accès, des éclairages LED, la distribution d'énergie ou l'isolation des courts-circuits. Le convertisseur est destiné aux applications basse tension en courant continu.
Lorsqu'il est utilisé avec des alimentations tampon (12V/DC), la protection intégrée contre les sous-tensions coupe automatiquement les sorties lorsque la tension d'alimentation chute. Cela permet de protéger la batterie 12V contre la surdécharge et les dommages.

CARACTÉRISTIQUES PRINCIPALES :

• quatre canaux contrôlés et protégés indépendamment, dédiés à l'alimentation des appareils (GND commun)
• quatre entrées de déclenchement (I1-I4) via GND ou +U
• quatre sorties d'état (S1-S4) des sorties d'alimentation OUT1-OUT4 pour la surveillance à distance de l'état du module
• tension d'alimentation 10V-30V DC (avec protection contre les sous-tensions)
• courant nominal 0,7A, chaque canal (4x0,7A) avec la possibilité d'additionner les canaux par ex. 2x 1,4A, 1x0,7A+1x2,1A
• protections :
• • protection contre les courts-circuits
  • surcharge (limitation du courant)
  • sous-tension
  • température
• dédié à l'alimentation de charges résistives et/ou inductives
• signalisation optique : alimentation DC, sorties OUT1-OUT4, sorties d'état S1-S4
• résistance minimale de la clé entraînant des chutes de tension en entrée/sortie : 10 fois inférieure à celle d'un PTC et 5 fois inférieure à celle d'un fusible (@ 1A)
• dimensions réduites
• installation facile grâce à des douilles d'écartement autocollantes

DONNÉES TECHNIQUES :

• tension d'alimentation : Uin=10.5~30VDC min/max
• Tension de sortie OUTn : Uout=Uin > Uusd
• Courant de sortie, constant : In= 0,7A (chaque sortie OUTn)
• courant de sortie, charge dynamique : Ipeak= 1,3A (chaque sortie OUTn)
• consommation de courant (sans les sorties) : Iin= 3mA @ 12V DC
•

• sorties de déclenchement :
• • In- déclenché par un court-circuit à -U/GND, Rmax=200 Ohm
  • In - déclenchée par un court-circuit à +U (Vcc), Ui=7,0~30V DC
• Sorties d'état : Sn, Is=10 mA max, drain ouvert
•

• protection contre les sous-tensions : Uusd= 7,0~10,5V DC min/max ; 0,5V hystérésis
• protection contre les courts-circuits : Ilim= 1.0~1.7A (chaque sortie OUTn) ; U=24V ; Rload < 10mΩ (chaque sortie OUTn)
• protection thermique : Tj, Tc=125 deg. C
• indication de fonctionnement : LEDs, alimentation, état des sorties OUTn, état des sorties Sn
•

• montage : goujons de montage x4 avec ruban de montage
• température de fonctionnement : -10st. C ... +55 deg. C
• Poids : 25g
• dimensions : 50x50mm
