Ropam BasicGSM-SET Kit

Ropam BasicGSM-SET Set - Module BasicGSM 2 en boîtier, avec alimentation et antenne

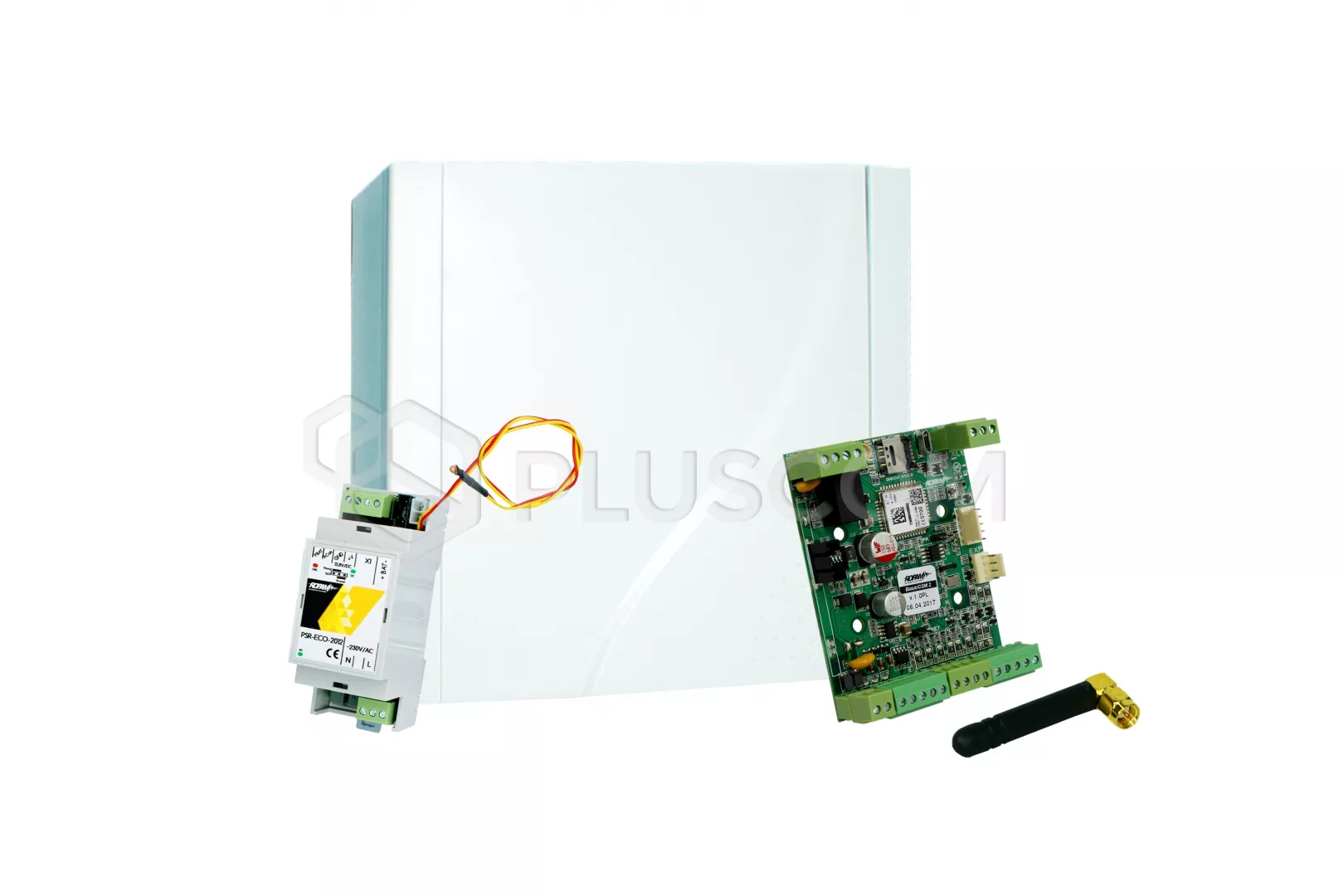

Le set comprend : Module de notification et de contrôle GSM BasicGSM 2 Antenne GSM AT-GSM-MINI90 PSR-ECO-2012 alimentation tampon Boîtier O-R3P avec espace pour batterie 7Ah

Ropam BasicGSM-SET Kit

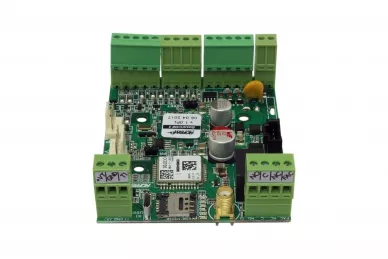

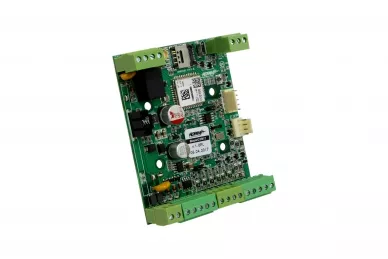

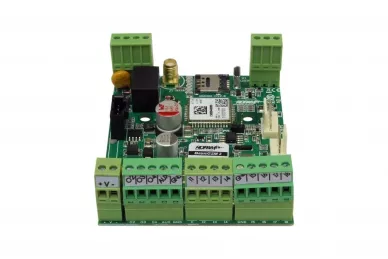

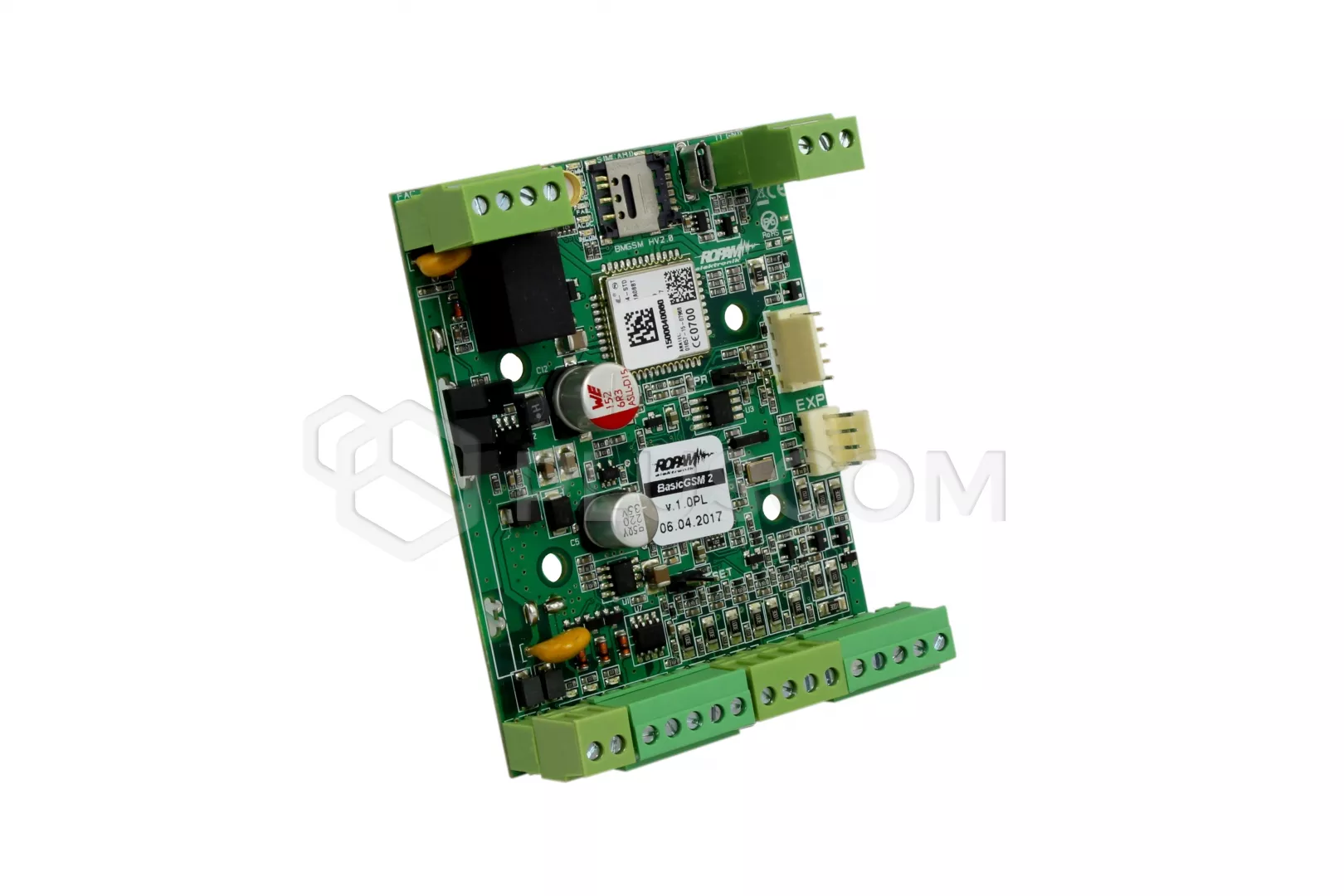

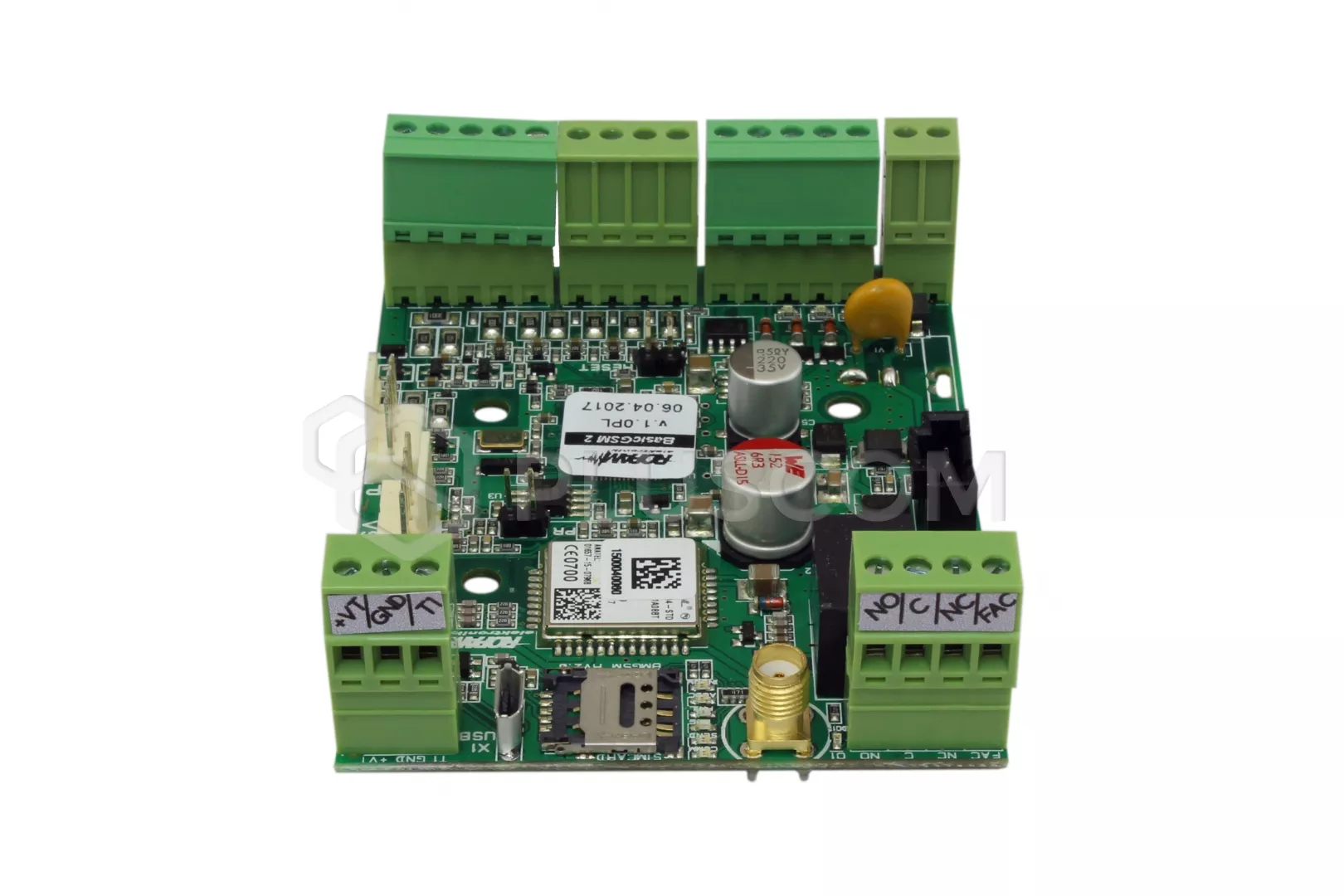

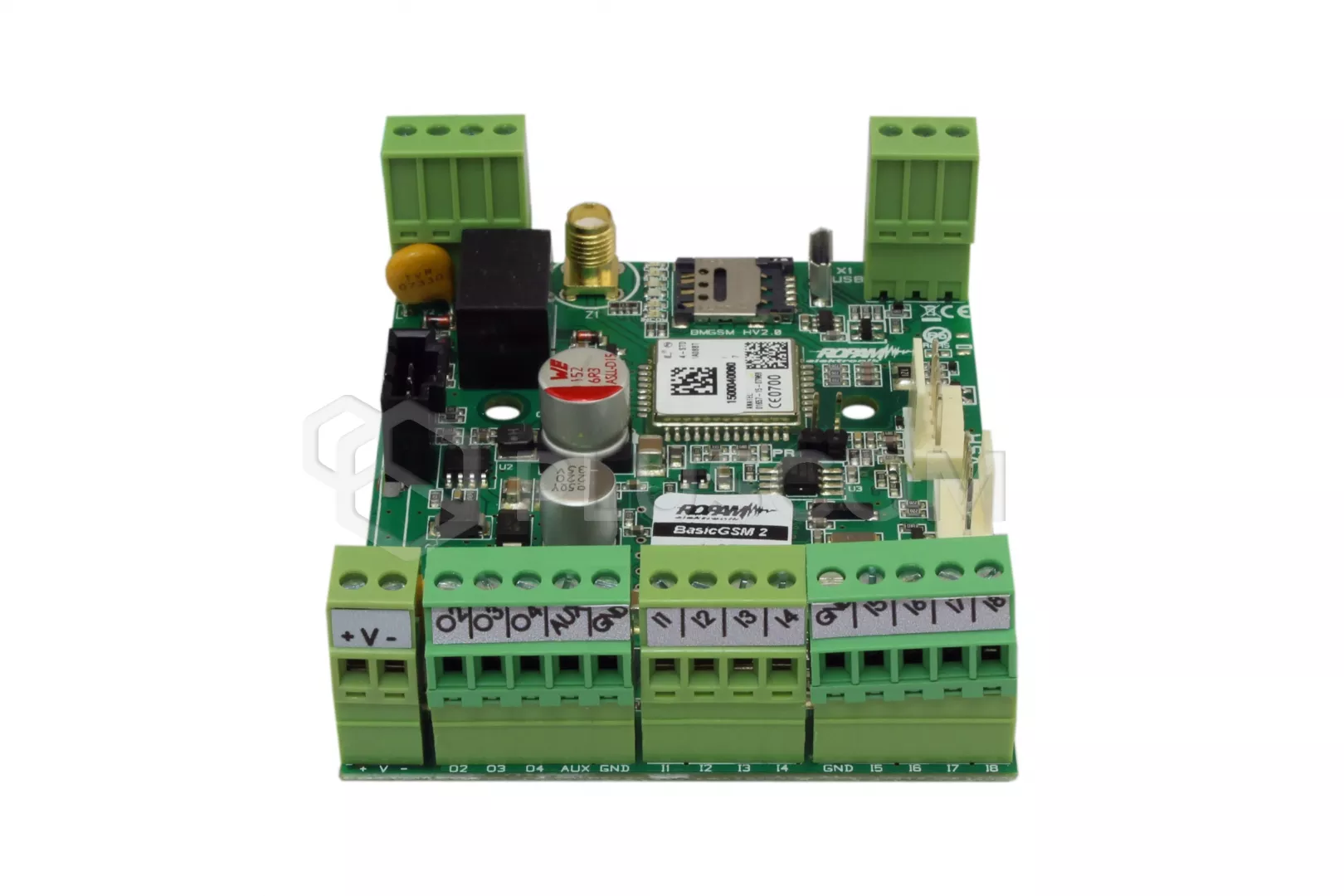

Terminal BasicGSM2 est dédié à l'intégration avec d'autres dispositifs (ex. panneaux de contrôle, contrôleurs PLC, relais, contrôleurs) via des entrées et sorties binaires. Grâce à modem GSM intégré il est possible de transmettre les événements du système par SMS, VOIX, E-MAIL. SMS, CLIP, DTMF sont utilisés pour le contrôle et la surveillance.

En plus de la fonction de base qui consiste à pouvoir connecter et contrôler à distance les systèmes d'alarme et les systèmes domotiques. Module a des fonctions logiques qui opèrent sur des variables. Si le système dispose d'un capteur de température il peut analyser le dépassement des seuils d'alarme de température. A l'aide de des entrées analogiques AI1 AI2 il est possible d'analyser et d'enregistrer la variation des valeurs de tension ou de courant.

Les caractéristiques et fonctions les plus importantes de la BasicGSM2 sont les suivantes :

• utilisateurs : 8 numéros de téléphone, 8 adresses électroniques
• support des codes USSD via RopamBasic / SMS (contrôle des cartes prépayées, changement de services, contrôle de l'état minimum)
• possibilité de télécharger et d'écouter 8 messages vocaux
• module d'alarme intégré, fonctions du panneau de contrôle

• 8 entrées, dont
• • 6 entrées NO/NC (I1-I6)

  • 2 entrées analogiques AI1, AI2 (I7-I8) configurables : 0-10V ou 4-20mA
• quatre sorties contrôlées par SMS, CLIP, DTMF, RopamBasic, événements système et LogicProcessor

• • Sortie relais O1
  • O2-O4 sortie transistor avec protection contre les courts-circuits 0,7A
  • 1 sortie d'alimentation auxiliaire protégée (1A)


• emplacement nanoSIM
• indication optique du fonctionnement et du niveau du signal GSM
• modem GSM/GPRS-2G intégré
• détection de brouillage GSM (brouillage), rapport d'état et enregistrement de la mémoire des événements

• prise microUSB pour la programmation locale
• dimensions compactes, connecteurs et terminaux amovibles pour une installation facile
• connecteur d'antenne SMA


• microprocesseur 32 bits, système d'exploitation en temps réel RTOS intégré
• LogicProcessor étendu
• • fonctions logiques avancées, fonctions arithmétiques, compteurs, relais temporels
  • 10 conditions logiques indépendantes
  • 10 relais temporels pour la réalisation de fonctions temporelles et logiques
  • 4 minuteries de calendrier
• mémoire d'événements de 1000 entrées avec écrasement

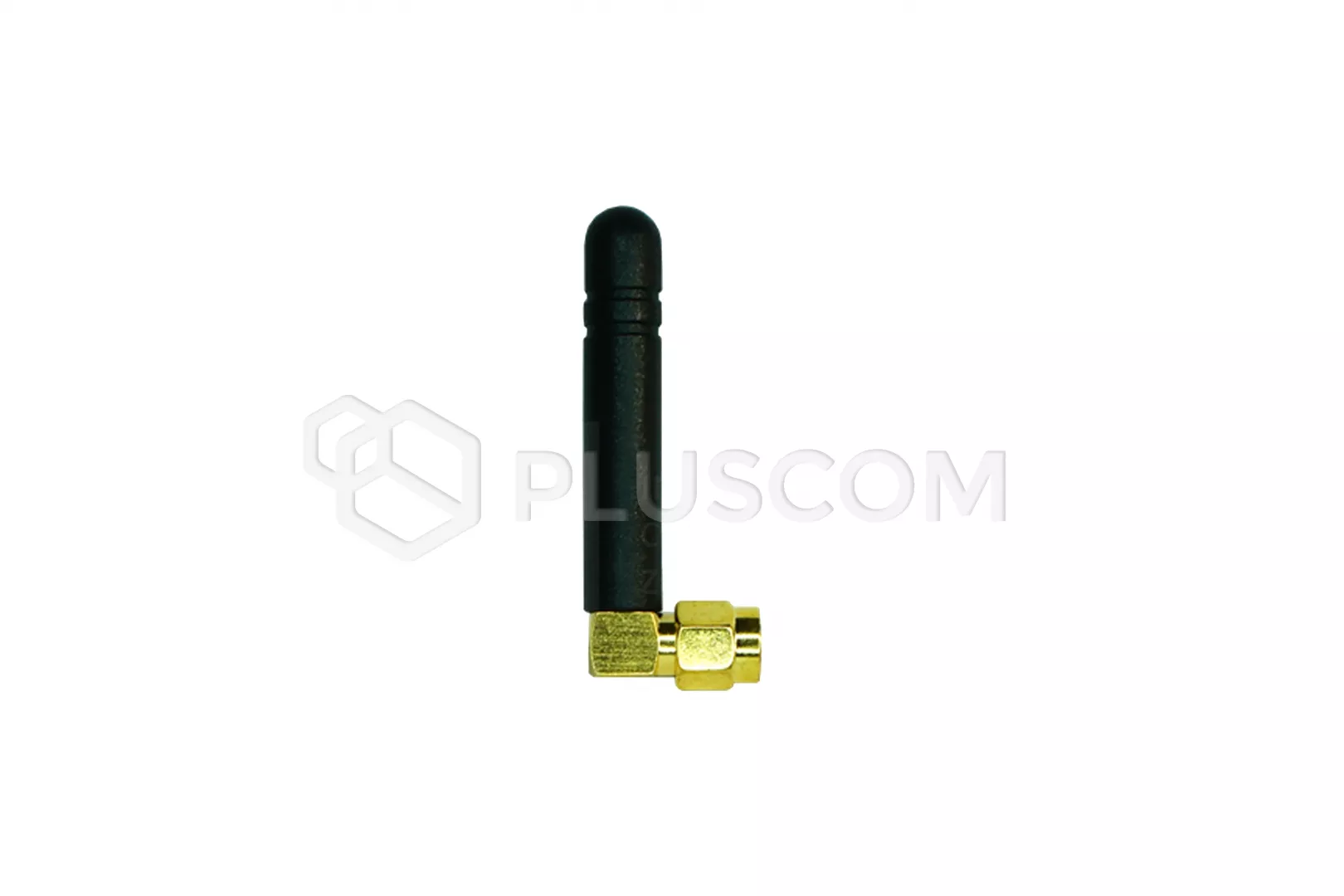

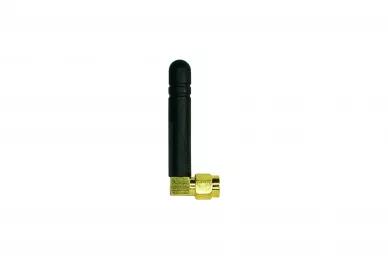

Antenne AT-GSM-MINI90 fonctionne avec les modules GSM et les panneaux de contrôle de ROPAM. Conçue pour une utilisation en intérieur. Antenne à angle de 90°, omnidirectionnelle

PARAMÈTRES

• Fréquence : bi-bande, 900/1800 MHz
• Montage : vissé dans le connecteur FME-M
• gain : 2 dBi
• VSWR <2.0
• impédance : 50 Ω
• polarisation : verticale
• dimensions : ø12x55mm
• couleur : noir
• temp. température de travail -20°C...60°C

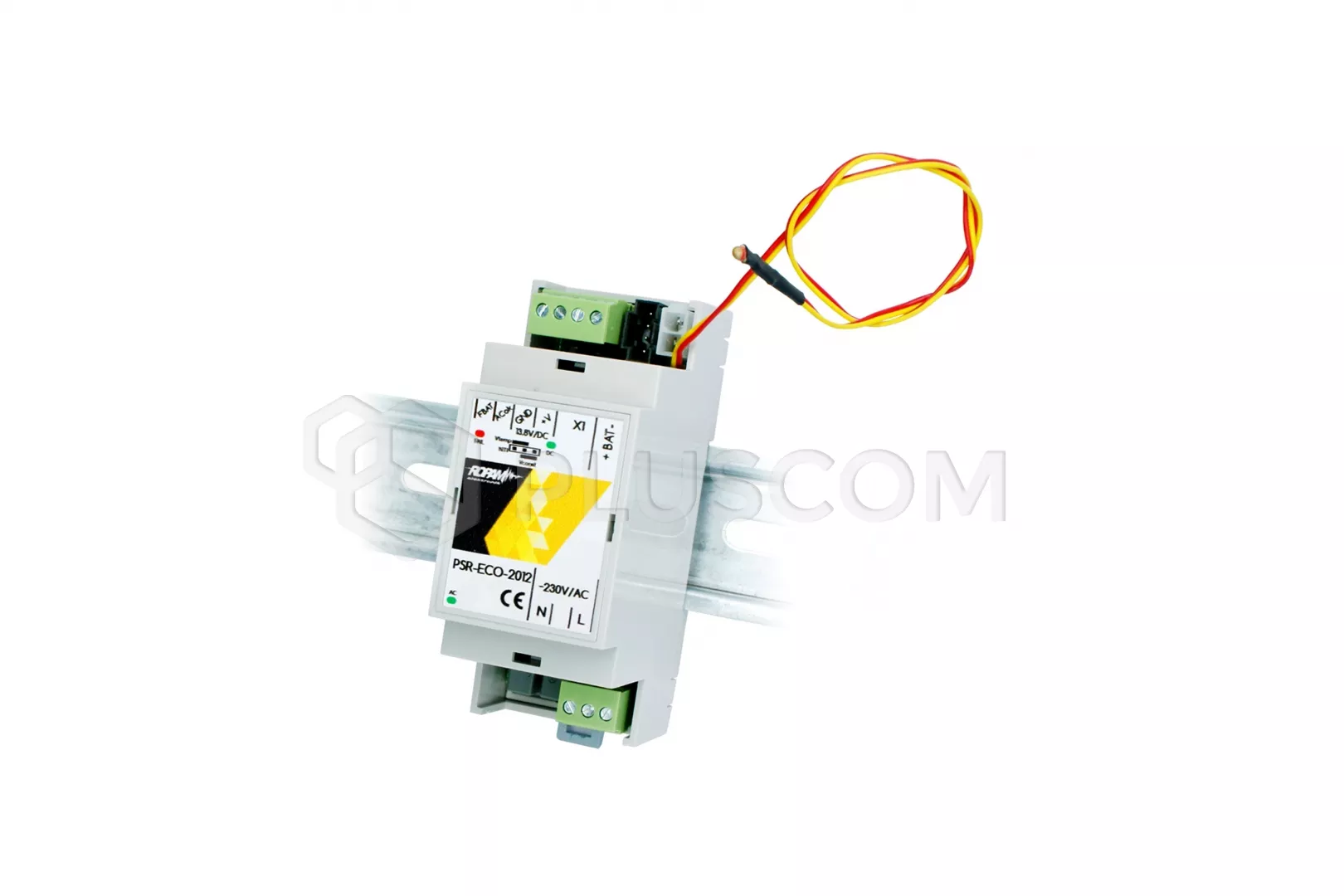

Alimentation tampon série ECO PSR-ECO-2012 avec un rendement jusqu'à 91%.
CARACTÉRISTIQUES PRINCIPALES

• Composants de puissance et condensateurs de haute qualité
• Refroidissement passif et faible émission thermique
• technologie d'assemblage SMT automatique dans les limites des matériaux disponibles
• Boîtier modulaire DIN 2M (ABS, UL94 V0) et boîtiers muraux et hermétiques dédiés
• sorties techniques pour les rapports d'état : état du courant alternatif, tension de batterie faible
• indication optique de l'état de fonctionnement de l'unité d'alimentation avec informations sur l'état de l'alimentation et les défaillances
•

• charge de la batterie en deux phases : courant constant et tension constante
• compensation automatique de la tension de charge à l'aide d'un capteur de température (+/- 3,3 [mV/°C/élément] par rapport à la température de conception de 20 °C)
• test dynamique de la batterie et diagnostic en fonctionnement en charge
• prise en charge des batteries plomb-acide de 12 V (SLA ou AGM)

Tous les composants de l'ensemble sont enfermés dans un boîtier en plastique O-R3P monté en surface. Il est équipé d'un système anti-violation et d'un système d'ouverture TEMPER.
Il est équipé d'un rail DIN (TSH35) pour le montage de l'alimentation et d'une plaque de montage en plexiglas.
