Roger UT-2 Interface RS232-RS485

Roger UT-2 Interface RS232-RS485

L'interface de communication UT-2 est utilisée pour la programmation et la gestion d'un système de contrôle d'accès composé de plusieurs contrôleurs connectés via un bus de communication RS485. Le dispositif permet un flux de données bidirectionnel entre les dispositifs de contrôle d'accès et le logiciel de gestion résidant sur un PC.
Utilisé lors de l'intégration du système RACS 4 avec les contrôleurs Integra de la société Satel..

L'UT-2 dispose de trois indicateurs LED, indiquant la présence de l'alimentation électrique du module et signalant les données transmises et reçues vers/depuis l'ordinateur.

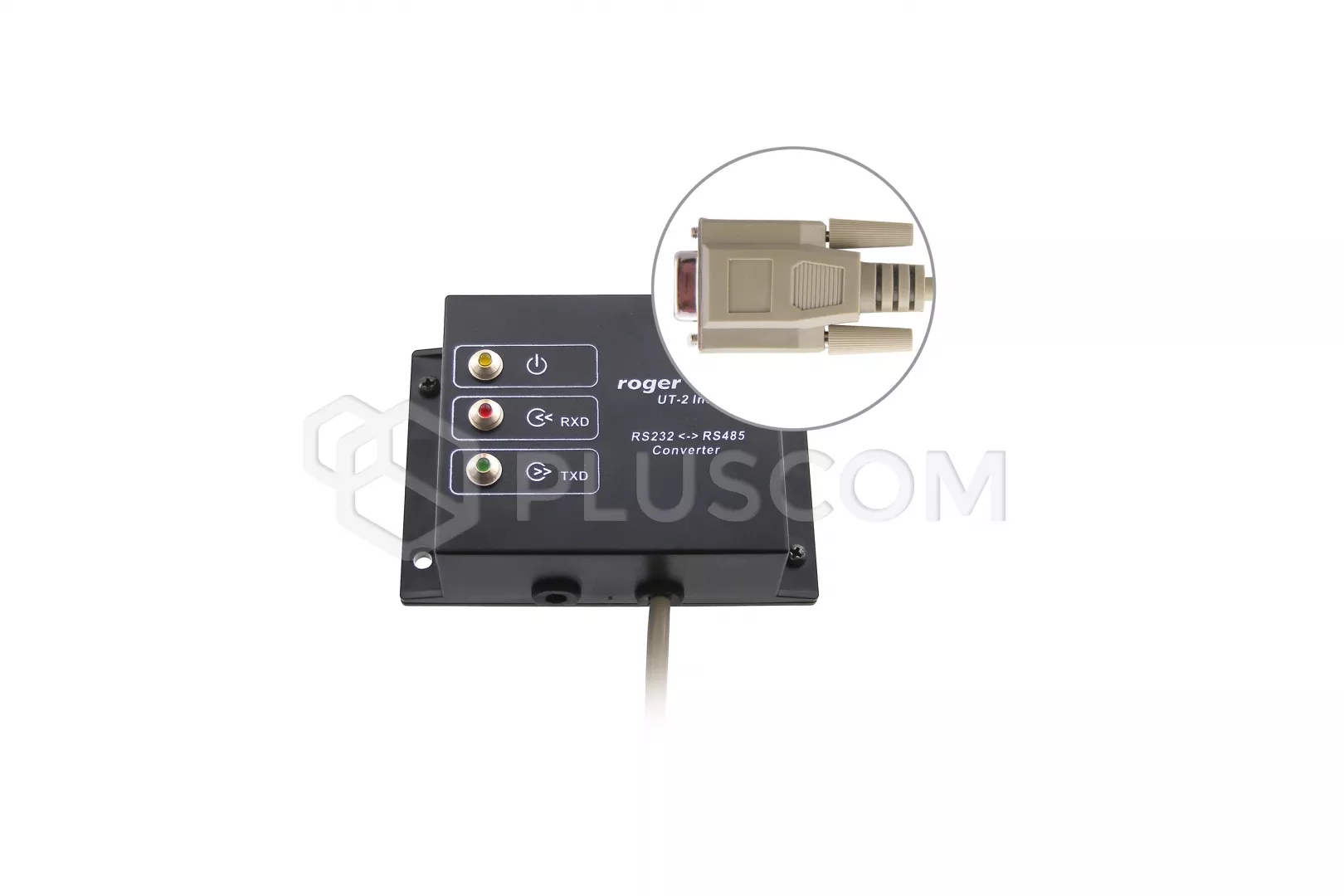

Le module est logé dans un boîtier en plastique à monter sur une surface plane. Il est équipé d'un câble avec un connecteur DB9 (9 broches) du côté de l'interface RS232 et d'un bornier à vis, du côté de RS485, pour connecter l'alimentation et le bus de communication.

CONTRÔLE DE TRANSMISSION
Le contrôle du flux de données est réalisé sur la base d'une temporisation. Dans l'état normal, les lignes A et B de l'interface RS485 sont en mode réception. Dès que l'ordinateur commence à transmettre, les lignes RS485 passent immédiatement en mode transmission et restent dans cet état tant que l'ordinateur continue à transmettre des paquets de données via le port série. Les lignes RS485 (A et B) reviennent automatiquement en mode réception après un délai d'environ 2 minutes. 1,5ms après que le dernier bit de données a été transmis par l'ordinateur.

DONNÉES TECHNIQUES :

• tension d'alimentation : 10-15VDC
• consommation moyenne de courant : 60mA
• consommation maximale de courant : 150mA
• distance à l'ordinateur (pokablu compté) : max. 15 mètres
• longueur maximale du bus : RS485 1200 mètres
• température de fonctionnement : 0°C- +55°C
• dimensions : 68x100x35mm
• poids : 80g
