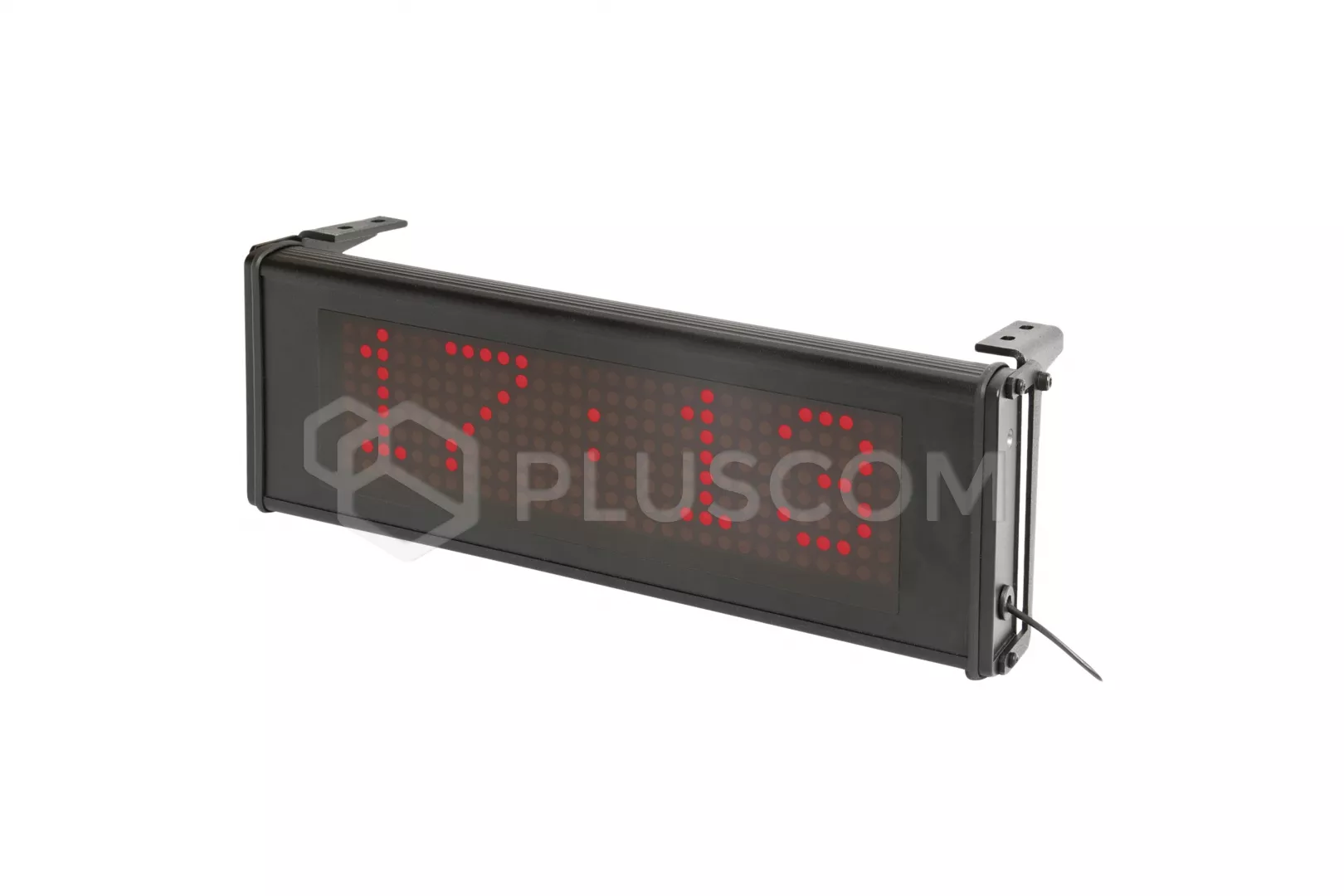

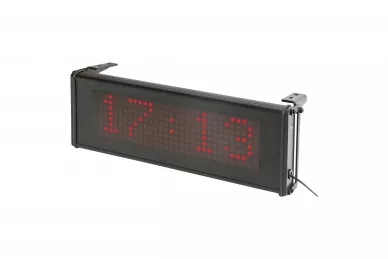

Roger ASCD-1 Panneau d'affichage matriciel à LED

Roger ASCD-1 Panneau d'affichage matriciel à LED avec horloge et calendrier intégrés

L'ASCD-1 est un panneau d'affichage matriciel à LED à cinq segments avec horloge et calendrier intégrés. Fonctionnant dans le système RACS4, l'appareil affiche l'heure dans le système de 24 heures, tandis que le système RACS5 nous donne en plus la possibilité d'utiliser l'ASCD-1 comme un afficheur, présentant divers messages du système avec un maximum d'espace. 32 caractères.
Si la longueur du message spécifié dépasse la taille de la matrice d'affichage, il sera décalé en douceur.

Lorsque l'ASCD-1 est utilisé en dehors des systèmes RACS, il s'agit d'une horloge autonome fonctionnant soit en fonction d'indications internes, soit en tant qu'affichage présentant les messages qui lui sont envoyés.

L'ASCD-1 peut également afficher la température ambiante sur la base des relevés du capteur intégré.

La configuration de l'affichage se fait manuellement, en utilisant les boutons de programmation S1 et S2 sur la carte de l'appareil ou après avoir connecté l'affichage à l'ordinateur, en utilisant l'interface de communication RUD-1, à l'aide du logiciel RogerVDM.

Données techniques

• écran matriciel à LED à cinq segments
• fonctionnement dans les systèmes RACS 4 et RACS 5
• fonctionnement dans d'autres systèmes
• fonctionnement autonome
• Interface RS485
•

• tension d'alimentation :
• • nominale 12VDC
  • admissible 10-15VDC
• consommation de courant : 80 mA
• distance entre le contrôleur et l'écran (RS485) : max. 1200m
• classe environnementale : III
• température de fonctionnement : -25°C- +60°C
• degré de protection : IP45
• hauteur maximale de l'enseigne : 50 mm
• dimensions : 110 x 305 x 55 mm
• poids : 810g
