Pulsar PSBS10A12D 13,8V 10A 40Ah alimentation du tampon

PSBS10A12D Alimentation tampon DC 13,8V 10A avec sorties techniques dans un boîtier avec emplacement pour une batterie 40Ah

L'alimentation tampon Pulsar PSBS10A12D est destinée à l'alimentation continue d'appareils à tension DC12V La puissance maximale des appareils connectés à l'alimentation est de 152W

Capacité de courant de l'unité d'alimentation :

• 10A de courant de sortie + 1A de charge de la batterie
• 9A courant de sortie + 2A charge de la batterie
• 8A courant de sortie + 3A charge de la batterie
• 6A courant de sortie + 5A charge de la batterie


Le courant de charge de la batterie est réglé à l'aide d'un cavalier.

En fonctionnement normal, l'unité d'alimentation fournit une tension continue stabilisée de 13,8 V à la sortie et charge la batterie connectée ; en cas de baisse de la tension d'entrée CA, il y a une commutation automatique (sans interruption) sur le fonctionnement de la batterie.

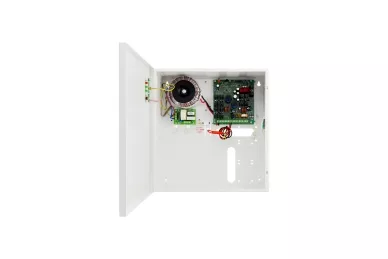

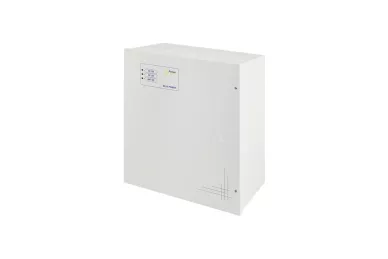

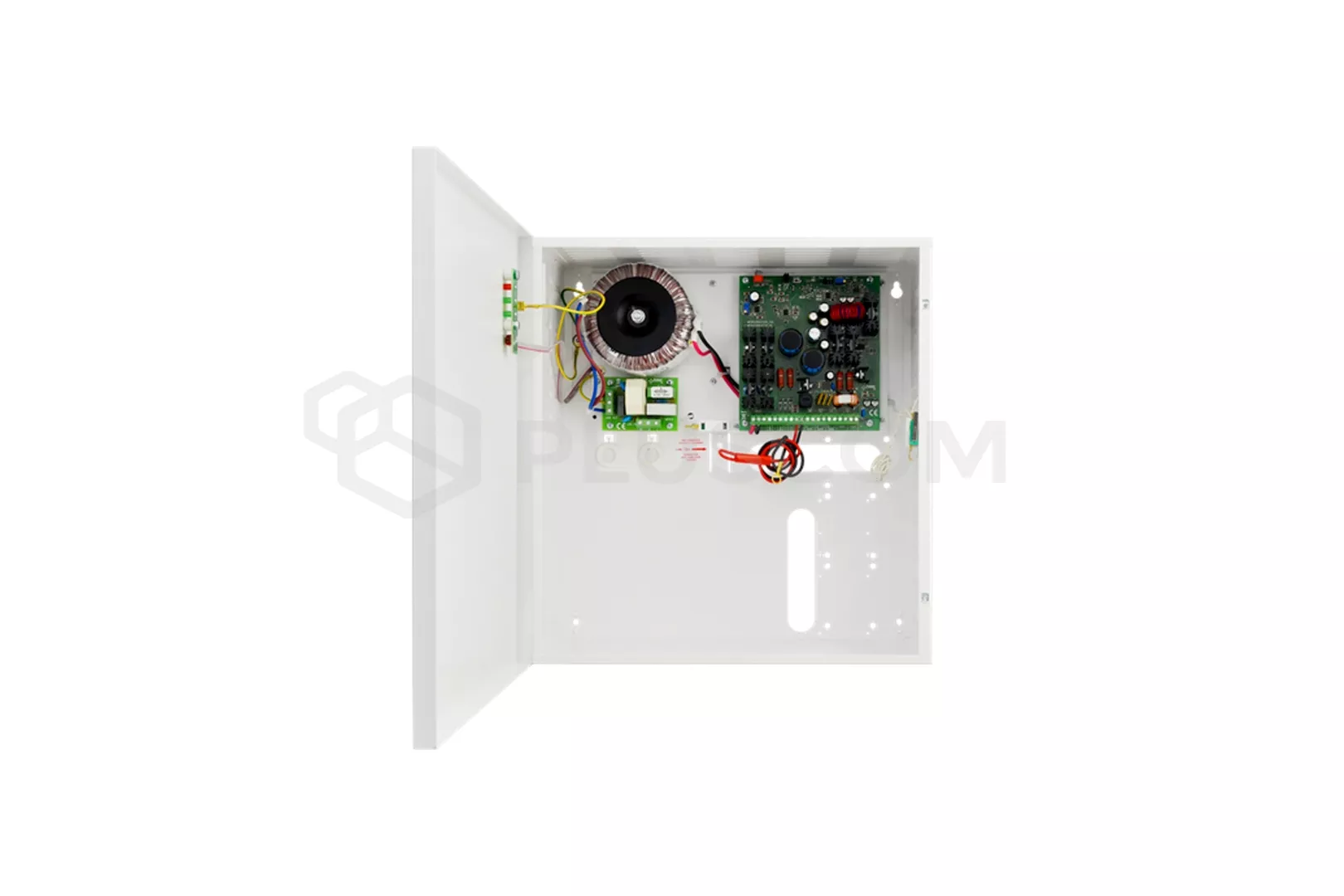

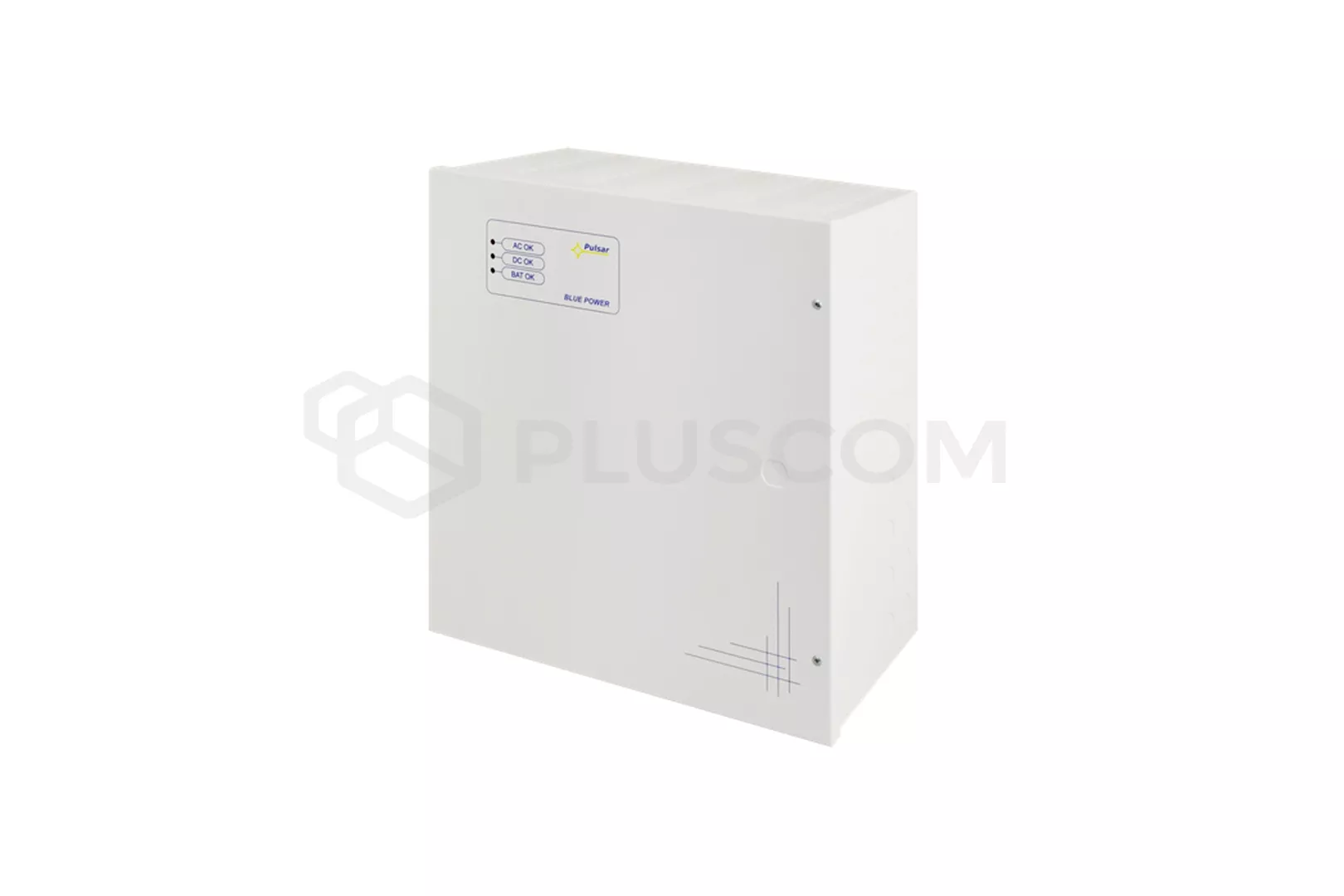

L'unité d'alimentation est logée dans un boîtier avec un couvercle en acier inoxydable. un espace pour une batterie 12V de 40Ahet des LED sur la face avant indiquent l'état de fonctionnement de l'unité d'alimentation. L'arrière du boîtier comporte de nombreuses entrées de câbles. Autres supplémentaires facilitent l'acheminement des câbles. Le boîtier contient deux capteurs qui signalent l'ouverture de la porte ou le détachement de l'enceinte du sol.



L'alimentation électrique PSBS10A12D a été équipée de trois sorties techniques Type OC :

• la sortie EPS informe de la perte de tension du réseau 230V
• la sortie PSU signale une défaillance du PSU
• la sortie LoB informe de la faible tension de la batterie


Il est possible d'assembler le PSU PSBS10A12D avec le module relais MPSBS, en changeant les sorties techniques de type OC en sorties relais.

PARAMÈTRES TECHNIQUES :

• alimentation : 230V AC
• consommation de courant : 1,1A
• efficacité de l'alimentation électrique : 79%
• tension de sortie :
• • 11-13.8V - fonctionnement en tampon
  • 10-13,8V - fonctionnement sur batterie
• réglage de la tension de sortie dans la plage : 12-14.5V DC
• sorties alternatives AUX1, AUX2, AUX3 limitées en courant 3x2,5A

• courant de sortie :

• • 10A + 1A charge de la batterie
  • 9A + 2A charge de la batterie
  • 8A + 3A charge de la batterie
  • 6A + 5A charge de la batterie

• dimensions : 330x350x170+8mm (+/- 2)
• poids : 9.25kg
• température de travail : -10°C...+40°C


Le bloc d'alimentation est doté d'un certain nombre de protections destinées à accroître la sécurité d'utilisation et à protéger le bloc d'alimentation contre les dommages accidentels :

• Protection contre les courts-circuits SCP (électronique, retour automatique)
• protection contre les surcharges OLP (retour automatique)
• thermique OHP

• surtension OVP (rétablissement automatique)
• Protection SCP dans le circuit de la batterie + protection contre l'inversion de polarité
• UVP protection contre la surcharge de la batterie U<10V (± 0,5V) - déconnexion de la borne de la batterie)
