Proxima PDL Cellule photoélectrique télémétrique

Proxima PDL Cellule photoélectrique à télémètre

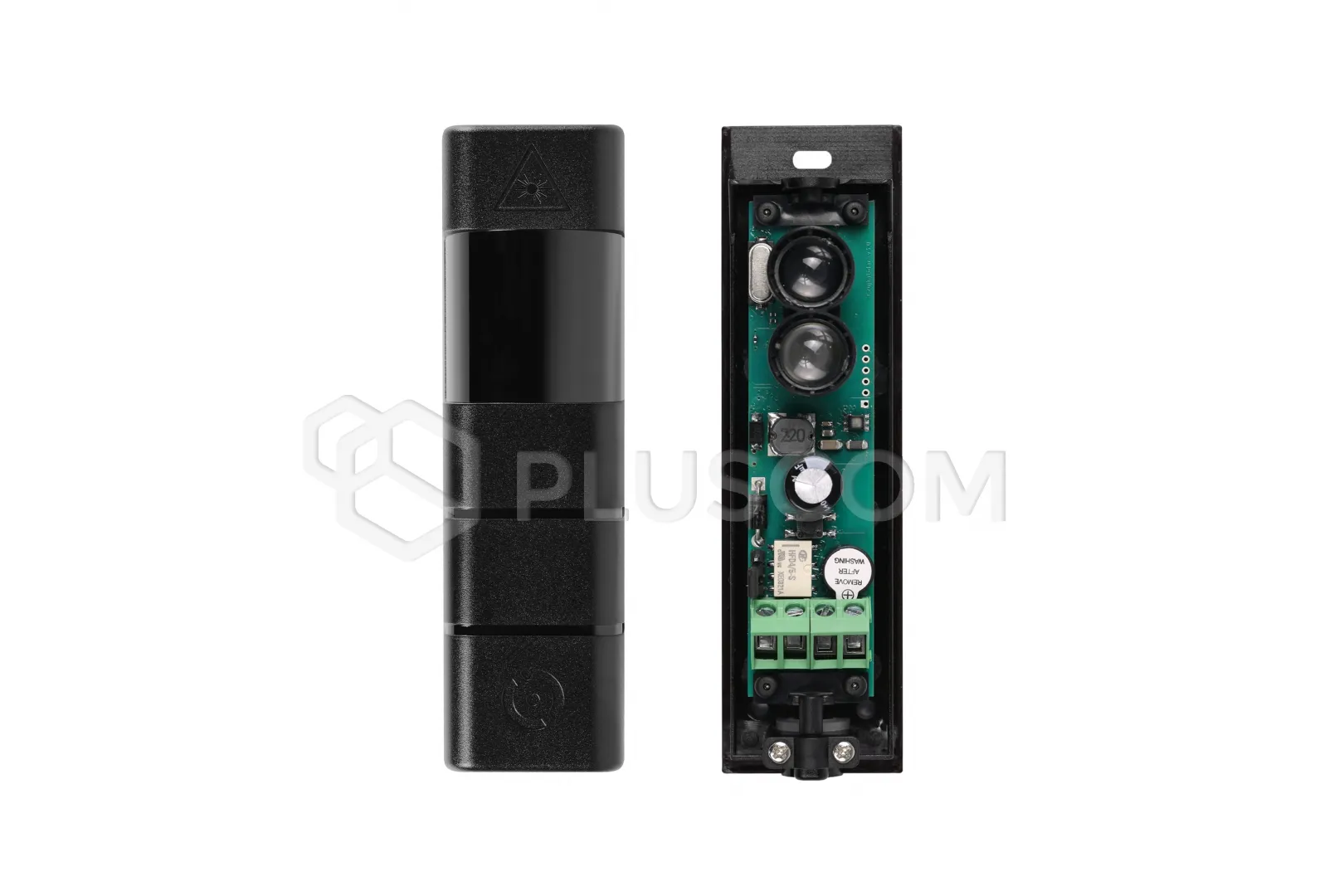

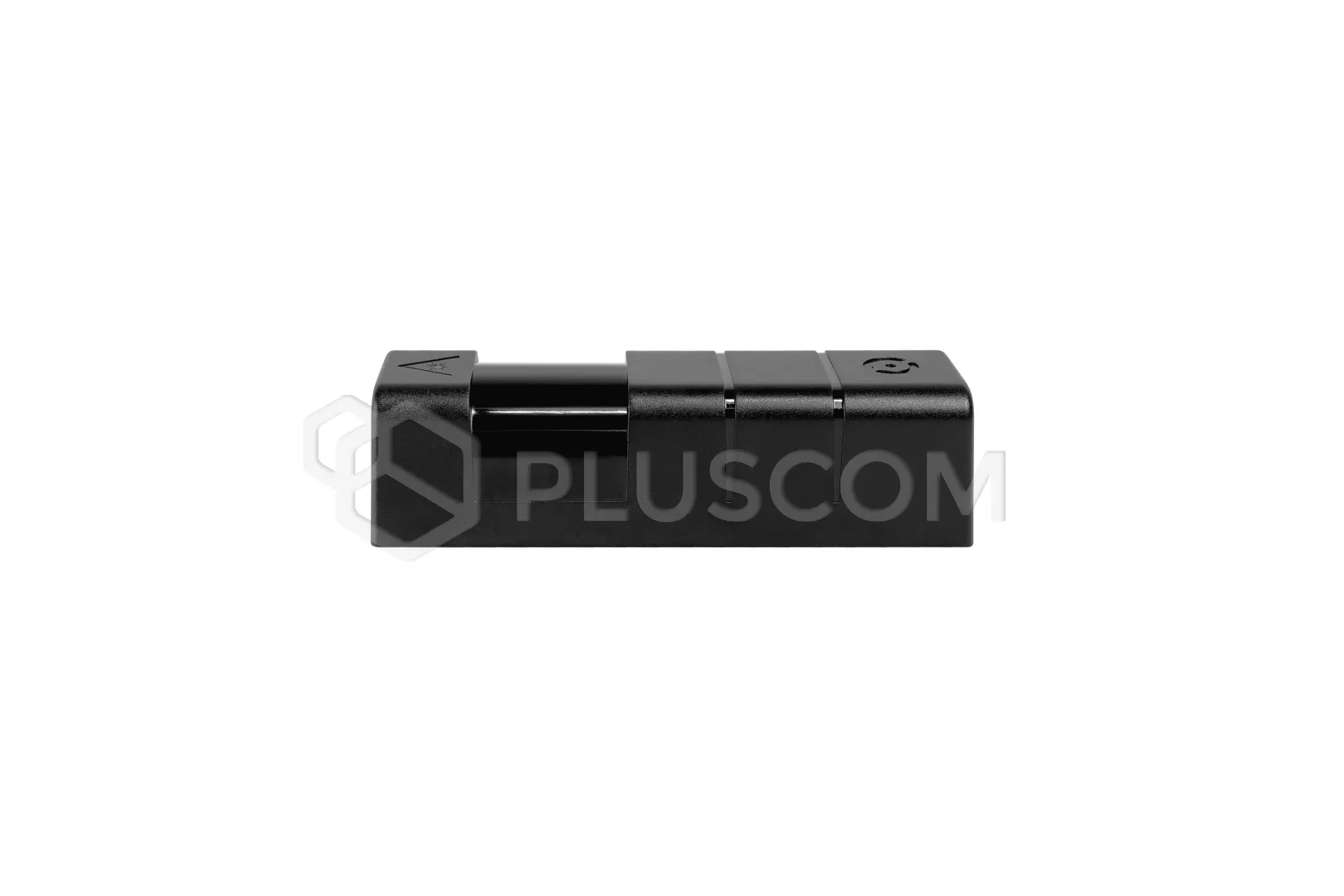

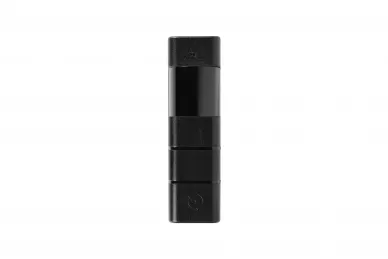

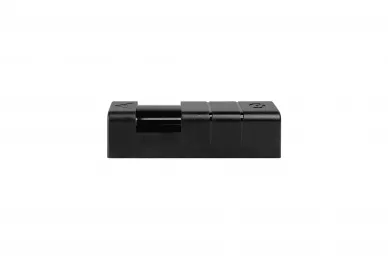

PDL est une cellule photoélectrique innovante destinée à être utilisée dans les systèmes de portails comme élément de sécurité. Contrairement aux cellules photoélectriques classiques, elle ne nécessite ni récepteur ni réflecteurs. Le PDL utilise un télémètre laser pour mesurer la distance par rapport à un obstacle. Si celle-ci est inférieure à la distance définie, il active le relais.

Il dispose de trois modes de fonctionnement :
Mode A - portée 9 m - le plus sensible - analyse de deux événements : détection d'un obstacle à une distance inférieure à, par exemple, le poteau opposé, + détection de l'occultation du poteau opposé du portail.
Mode B - portée 6 m - sensibilité moyenne - détection d'obstacles à une distance inférieure à celle définie par l'installateur et optimisée pour la détection de mouvements perpendiculaires au faisceau.
Mode C - portée 6 m - faible sensibilité - détection d'obstacles à une distance inférieure à celle définie par l'installateur et optimisée pour la détection de mouvements s'approchant de la cellule photoélectrique.

CARACTÉRISTIQUES :

• Têtes rotatives - la rotation des têtes dans une plage de 190° permet d'utiliser la cellule photoélectrique dans la lumière et en dehors de la lumière du portail
• Installation facile – ne nécessite l'installation que d'un seul élément, sans récepteurs ou réflecteurs supplémentaires
• Informations optiques et acoustiques – l'appareil communique son état de fonctionnement et les résultats des mesures à l'aide de signaux optiques et acoustiques, ce qui facilite le diagnostic et le réglage

CARACTÉRISTIQUES TECHNIQUES

• Alimentation : 12-24 V CA/CC
• Angle d'émission et de réception : +/- 25°, rotation 190°
• Portée maximale : Mode A – 9 mètres, Modes B et C – 6 mètres
• Consommation électrique maximale : 12 V - 75 mA, 24 V - 35 mA
• Charge maximale en sortie : 30 V CC, 0,5 A
• Indice de protection : IP54
• Température de fonctionnement : de -10 °C à +60 °C
• Dimensions : 36 x 123 x 33 mm
• Poids : 69 g
